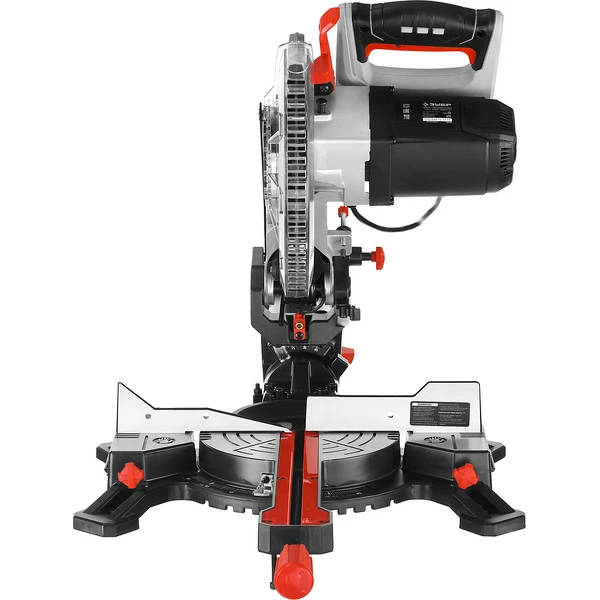

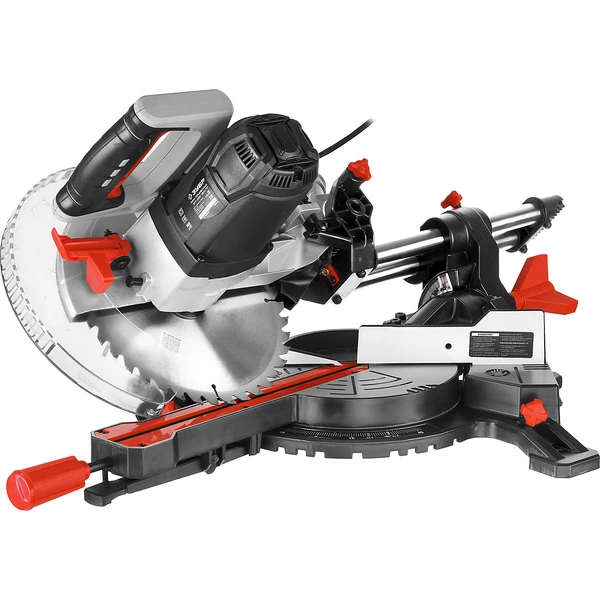

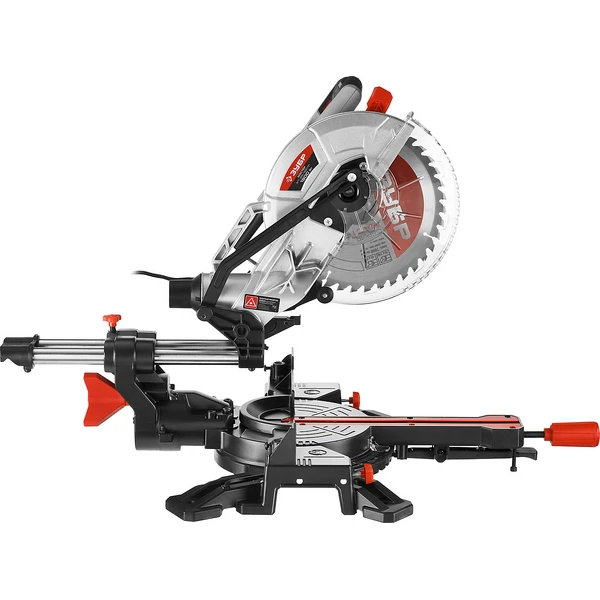

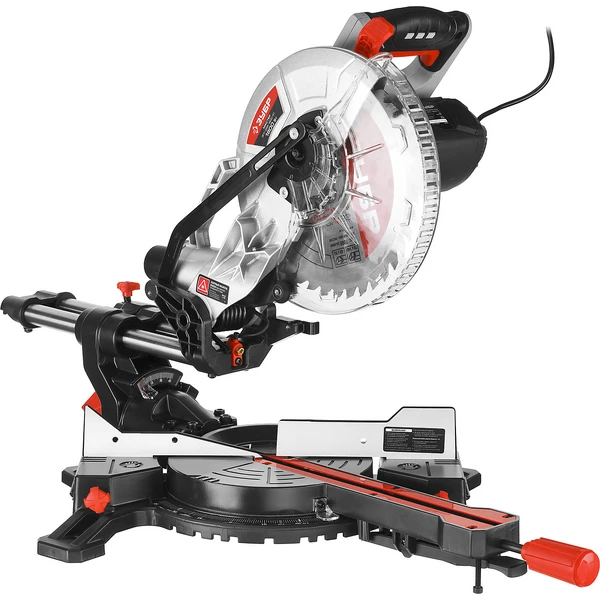

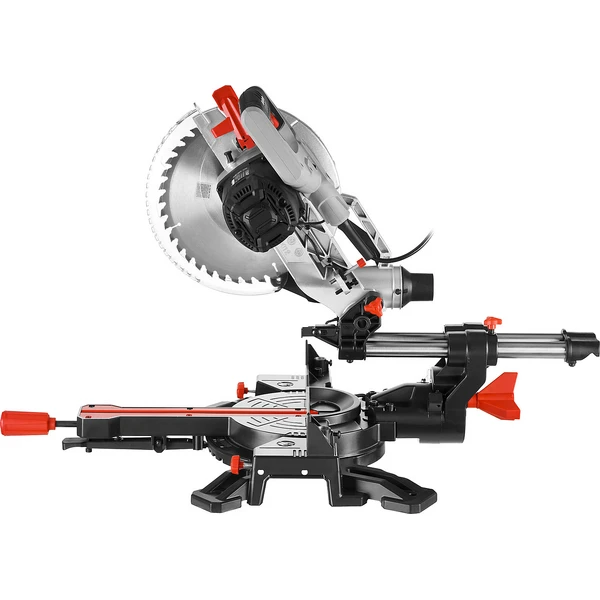

ЗУБР ЗПТ-255-1800 ПЛ пила торцовочная с протяжкой, d 255 х 30 мм, 1800 Вт
Мощный инструмент с подвижной головой и лазерной подсветкой линии реза позволяет точно разрезать древесину, пластик и тонкостенный алюминий (при установке соответствующих дисков). Пила ЗУБР - достойный выбор и отличный помощник в работе
Преимущества
- Увеличенная ширина пиления благодаря сдвижной голове диска и диску большого диаметра,
- Лазерная направляющая для точного пиления
- Автоматически закрывающийся защитный кожух защищает оператора от травм и повреждений
- Фиксирующийся в любом положении поворотный стол и удобная регулировка наклона облегчают установку угла пиления
- Специальный сплав обеспечивает легкость и прочность конструкции и, соответственно, точность пиления
- Эффективный пылеотвод способствует более чистой работе

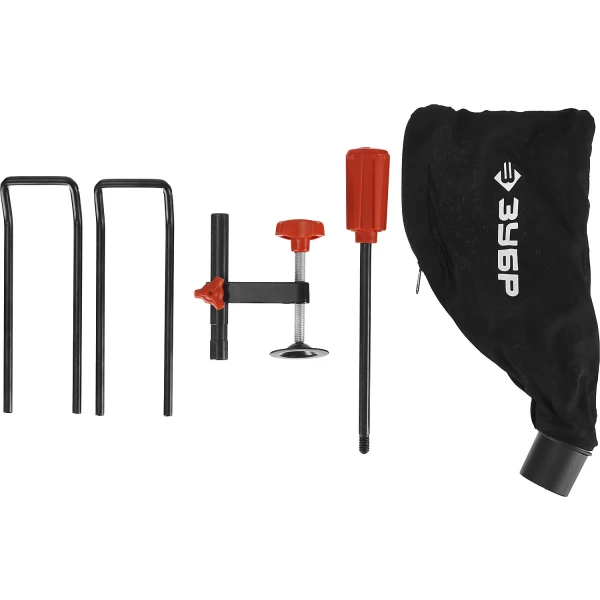

- Струбцина в комплекте для надежного удержания заготовки
- Удлинительные опоры стола предотвращают опрокидывание отпиленной заготовки, что повышает безопасность
Использование
Для прямого, косого, под наклоном и комбинированного пиления заготовок из древесины и ее производных (в том числе с пластиковыми покрытиями), а также тонкого алюминиевого профиля

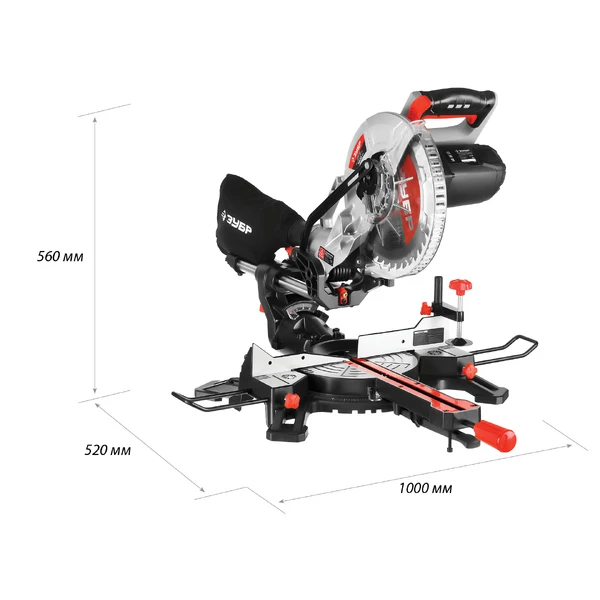

| Габариты, см | 79x48x40 |
| Масса изделия, кг | 13 |
| Масса в упаковке, кг | 16 |
| Гарантия | 60 |
| Регулировка глубины реза | есть |
| Диаметр диска, мм | 255 |
| Мощность, Вт | 1800 |
| Напряжение, В/Гц | 220±10% /50 |
| Длина кабеля, м | 2 |
| Частота вращения, об/мин | 5000 |
| Макс. глубина пропила под углом 90°, мм | 90 |
| Макс. глубина пропила под углом 45°, мм | 55 |
| Посадочный диаметр диска, мм | 30 |

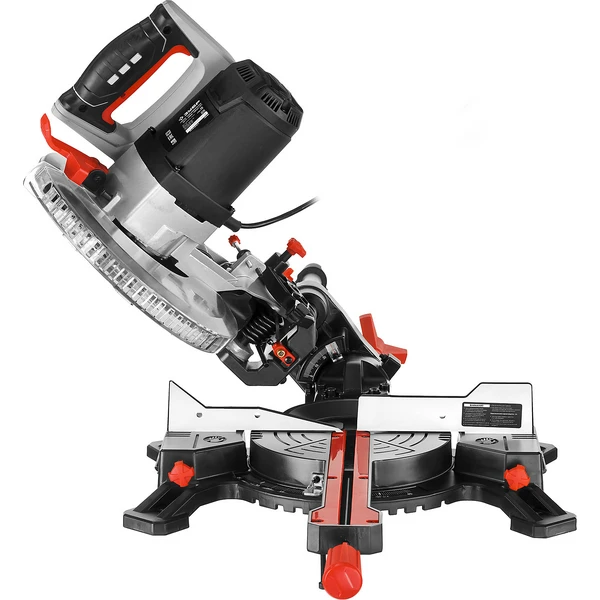

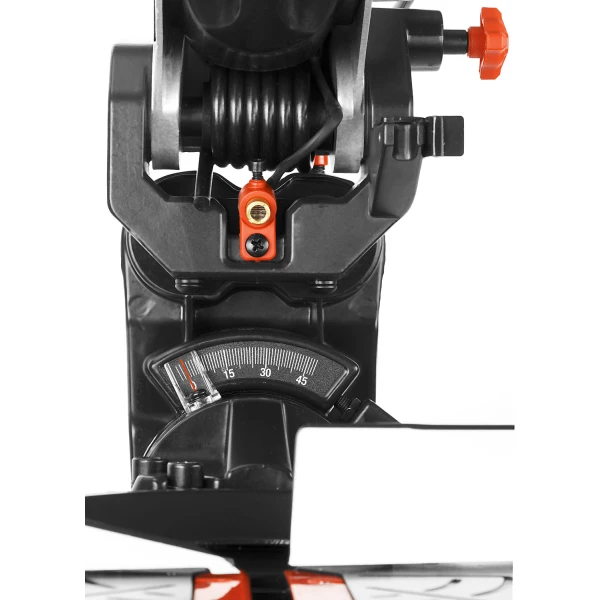

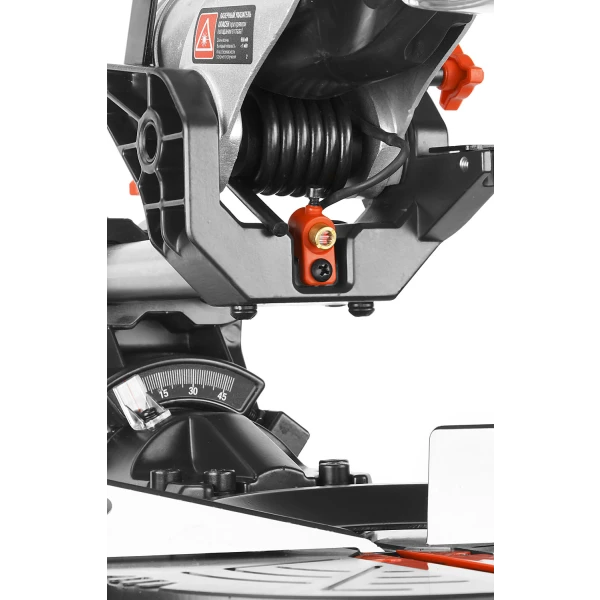

| Наклон головы, град | 0…45 |
| Макс. ширина пропила под углом 90°, мм | 305 |
| Макс. ширина пропила под углом 45°, мм | 210 |

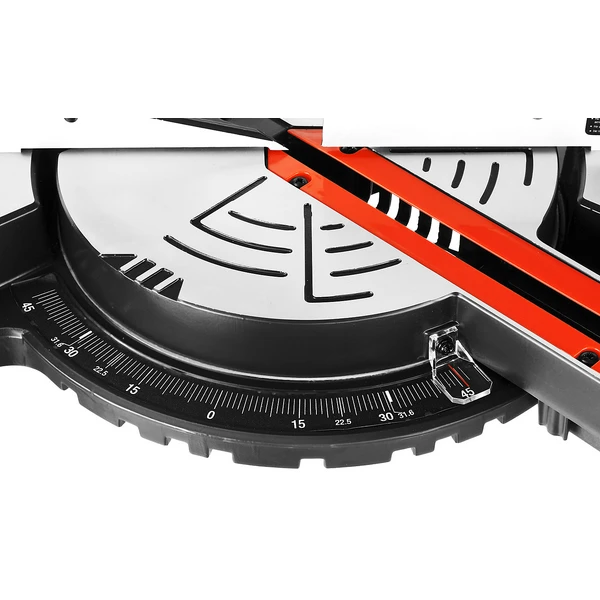

| Регулировка стола влево/вправо, град | 47/47 |
| Сдвижная консоль | есть |
| Глубина пиления (настольная пила) | нет |
| Ременная передача | нет |
| Лазер | есть |
| Пылеудаление | есть |
| Количество зубьев, шт | 40 |
| Тип упаковки | коробка картонная |

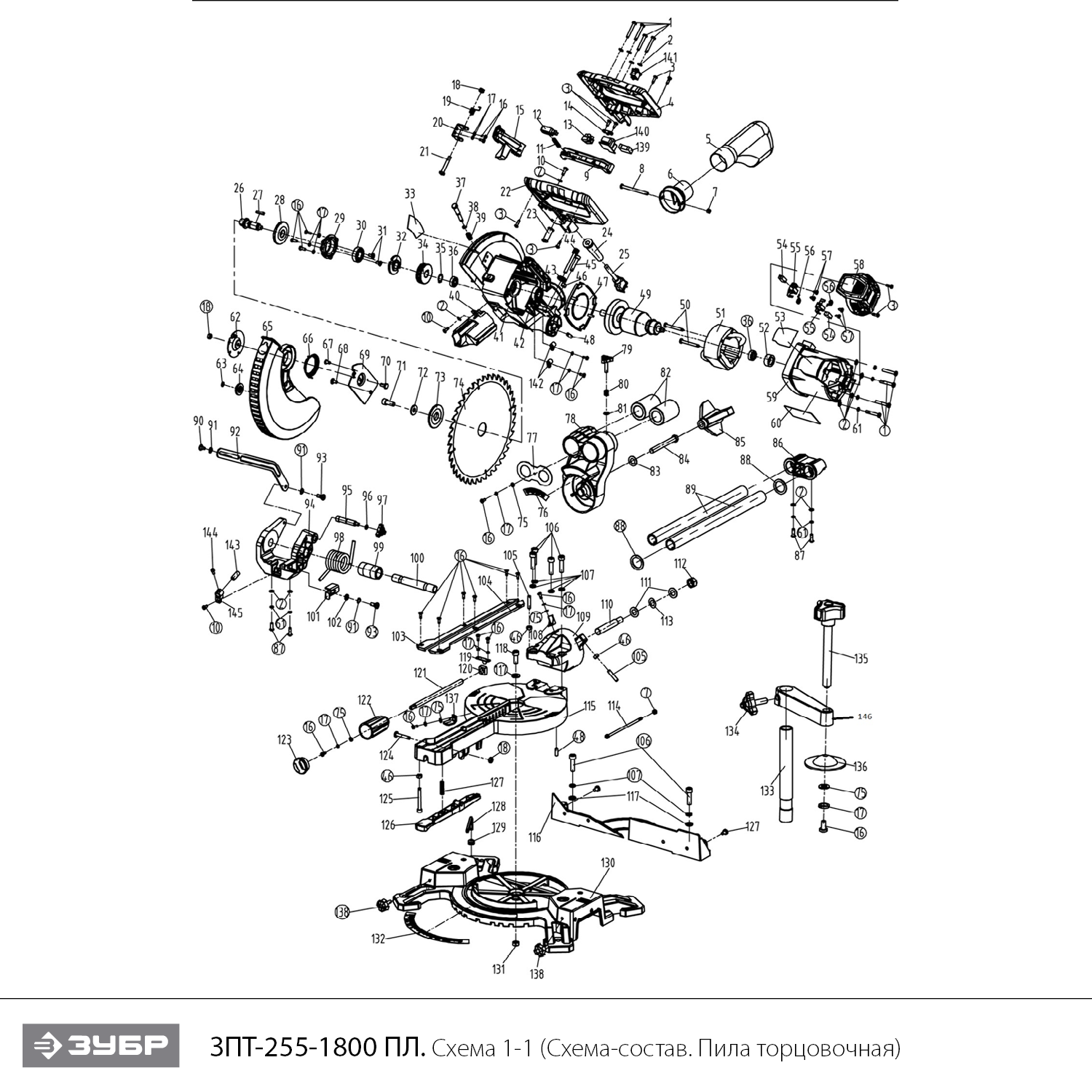

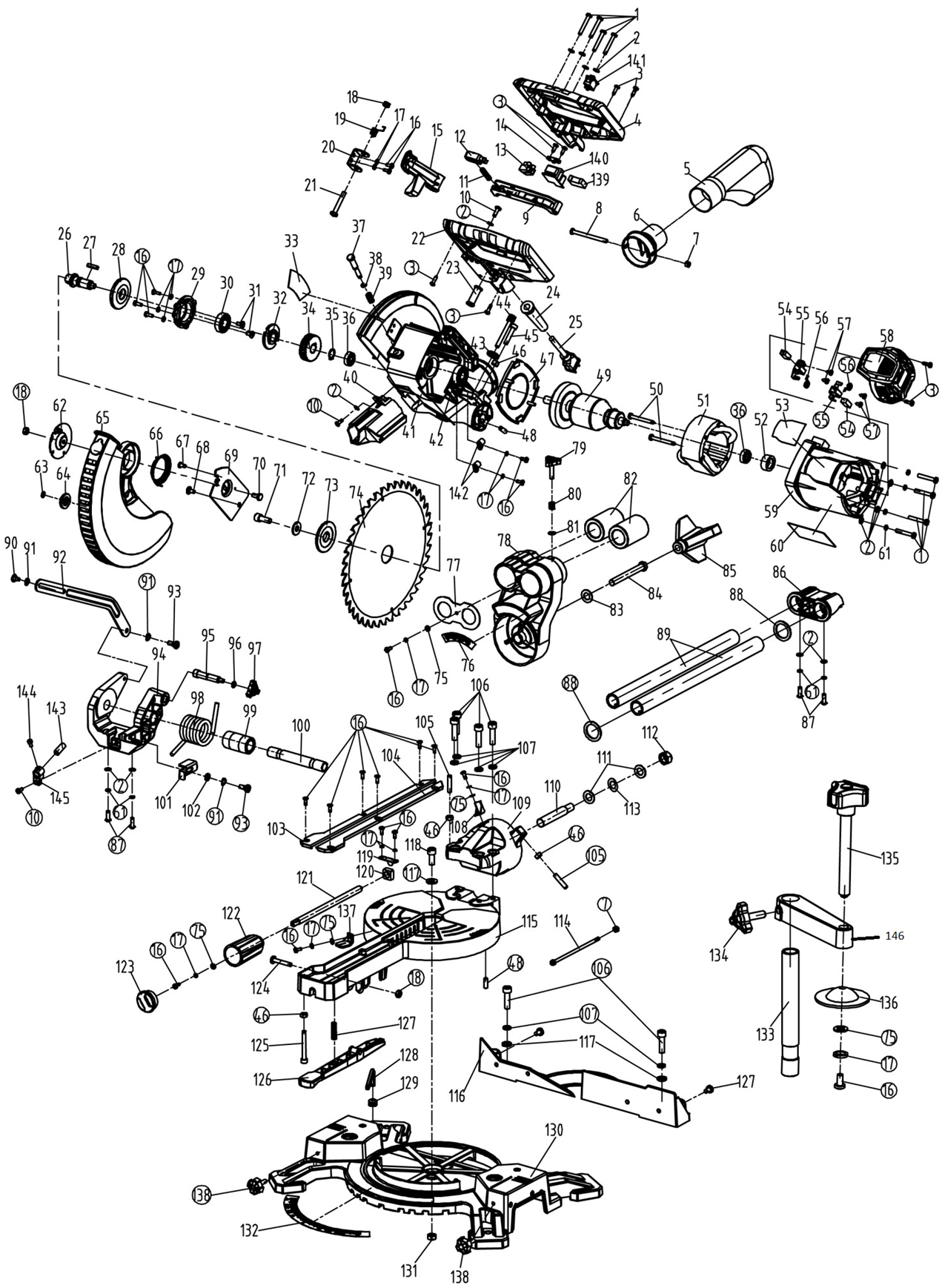

Схема сборки и запчасти ЗУБР ЗПТ-255-1800 ПЛ пила торцовочная с протяжкой, d 255 х 30 мм, 1800 Вт
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Винт M5x35 | N000-013-824 | 101.03 | |
| 2 | Шайба D5 | N000-020-867 | 101.03 | |
| 3 | Саморез ST4.2x13 | N000-013-826 | - | |
| 4 | Рукоятка верхняя часть | N000-026-108 | 505.15 | |
| 4.C | Ручка в сборе (верхняя и нижняя часть EV4.22) | N000-026-108-C | 925.87 | |
| 5 | Мешок пылесборный | N000-026-109 | - | |
| 6 | Патрубок пылесборника | N000-026-110 | - | |
| 7 | Гайка M5 | N000-020-828 | - | |
| 8 | Винт M5x70 | N000-013-837 | - | |
| 9 | Кнопка выключателя | N000-026-111 | - | |
| 10 | Винт M5x10 | N000-013-855 | - | |
| 11 | Пружина выключателя | N000-026-112 | - | |
| 12 | Выключатель MSB-1210-A/ MSB-1110-A/B 10(10)A ~250V 5E4 | V000-003-360 | 425.61 | |
| 13 | Клеммная колодка | V000-006-543 | - | |
| 14 | Фиксатор кабеля | N000-026-113 | - | |
| 15 | Кронштейн | N000-026-114 | - | |
| 16 | Винт M4х12 | N000-023-855 | - | |
| 17 | Шайба-гровер D4 | N000-013-842 | - | |
| 18 | Гайка M6 | N000-013-840 | 100 | |
| 19 | Пружина | N000-026-115 | 100 | |
| 20 | Кронштейн | N000-026-116 | - | |
| 21 | Винт M6x40 | N000-013-846 | - | |
| 22 | Рукоятка нижняя часть | N000-026-117 | 505.15 | |
| 23 | Воротник шнура | N000-026-118 | - | |
| 24 | Воротник шнура | N000-026-119 | - | |
| 25 | Шнур сетевой ZUBR, H05VV-F, PVC, 2x1.0mm2, 2m | V000-006-357 | 606.19 | |
| 26 | Шпиндель V1 Lп11.5 | N000-026-120 | 516.83 | |
| 26 | Шпиндель V2 Lп14.5 | N000-026-120-2 | 416 | |
| 27 | Шпонка 4х4х20 | N000-026-121 | - | |
| 28 | Фланец внутренний V2 D52хd30хd16хh9.6 | N000-032-589 | 163.34 | |
| 28 | Фланец внутренний V1 D52хd30хd16хh7.3 | N000-026-122 | 244.25 | |
| 29 | Кожух | N000-026-123 | - | |
| 30 | Подшипник шариковый 6002-2RS (32x15x9) CCEB | U009-600-2RS | 425.85 | |
| 32 | Фиксатор шпинделя | N000-026-124 | - | |
| 33 | Этикетка | N000-026-125 | - | |
| 34 | Шестерня D44хd14х12 Z32 | N000-026-126 | 467.39 | |
| 35 | Кольцо стопорное D14 | N000-013-868 | 101.03 | |
| 36 | Подшипник шариковый 608-2RS (22х8х7) CNBALL | U009-608-RS0 | 323.83 | |
| 37 | Штифт | N000-026-127 | - | |
| 38 | Кольцо стопорное D6 | N000-013-872 | - | |
| 39 | Пружина | N000-026-128 | - | |
| 40 | Воздухозаборник | N000-026-129 | - | |
| 41 | Корпус | N000-026-130 | 2 648 | |
| 42 | Подшипник шариковый 6201-2RS (32х12х10) n/n | U009-620-1RS | 202.06 | |
| 43 | Гайка рифленая | N000-026-131 | - | |
| 44 | Регулятор глубины реза | N000-026-132 | - | |
| 45 | Винт M6х30 Hex | N000-020-821 | - | |
| 47 | Защита статора | N000-026-133 | - | |
| 48 | Винт установочный | N000-026-134 | - | |
| 49 | Ротор КДС L184 D54.5 | N000-026-135 | 3 532 | |
| 50 | Саморез ST4.2х50 | N000-026-136 | - | |
| 51 | Статор КДА | N000-026-137 | 1 456 | |
| 52 | Втулка подшипника 608 резиновая | N000-026-138 | - | |
| 53 | Этикетка | N000-026-139 | - | |
| 54 | Щетка графитовая (пара) 6.5х13.5х20 | N000-026-140 | 425.16 | |
| 55 | Щеткодержатель | N000-026-141 | 100 | |
| 56 | Пружина | N000-026-142 | - | |
| 57 | Саморез ST4х9 | N000-026-143 | - | |
| 58 | Крышка корпуса | N000-026-144 | 300 | |
| 59 | Корпус двигателя | N000-026-145 | 517.76 | |
| 60 | Этикетка | N000-026-146 | - | |
| 61 | Шайба гровер D5 | N000-013-878 | - | |
| 62 | Крышка кожуха защитного | N000-026-147 | 172.26 | |
| 63 | Шайба D6 | N000-020-869 | 100 | |
| 64 | Колесо | N000-026-148 | 7 127.27 | |
| 65 | Кожух диска подвижный. Пластик D255 | N000-026-149 | 896 | |
| 66 | Пружина кручения | N000-026-150 | 131.34 | |
| 68 | Винт M5х12 | N000-023-858 | - | |
| 69 | Планка | N000-026-151 | 3 435.05 | |
| 70 | Болт M6х12 Hex | N000-026-152 | - | |
| 71 | Винт M8х20 (Левая резьба) Hex | N000-026-153 | - | |
| 73 | Фланец внешний D52хd30хd16 | N000-026-154 | 244.25 | |
| 74 | Диск пильный | N000-026-155 | - | |
| 75 | Шайба D4 | N000-013-867 | - | |
| 76 | Шкала | N000-026-156 | - | |
| 77 | Крышка подшипника | N000-026-157 | - | |
| 78 | Держатель корпуса | N000-026-158 | 8 000 | |
| 79 | Винт-барашек | N000-026-159 | - | |
| 80 | Пружина | N000-026-160 | - | |
| 82 | Втулка скольжения | N000-026-161 | 677.6 | |
| 83 | Шайба D22хd10.3х3 | N000-026-162 | - | |
| 84 | Болт M10х85 Hex | N000-026-163 | - | |
| 85 | Ручка фиксации наклона диска | N000-026-164 | - | |
| 86 | Заглушка | N000-026-165 | - | |
| 87 | Винт M5x16 | N000-022-358 | 100 | |
| 88 | Кольцо резиновое | N000-026-166 | - | |
| 89 | Направляющая | N000-026-167 | 847.76 | |
| 91 | Шайба D12.7xD7.5x0.4 | N000-013-897 | - | |
| 92 | Рычаг | N000-026-168 | 327.56 | |
| 93 | Винт M6x15 | N000-013-899 | - | |
| 94 | Корпус | N000-026-169 | 7 072.17 | |
| 95 | Ручка фиксатора | N000-026-170 | - | |
| 96 | Кольцо уплотнительное 6х1.8 | N000-026-171 | - | |
| 97 | Ручка фиксатора | N000-026-172 | - | |
| 98 | Пружина кручения D42.5xd31xh46 | N000-026-173 | 400 | |
| 99 | Втулка | N000-026-174 | - | |
| 100 | Вал | N000-026-175 | 707.22 | |
| 101 | Пластина ограничения глубины реза | N000-026-176 | - | |
| 102 | Шайба D7 | N000-024-388 | - | |
| 103 | Упор стола левый | N000-026-177 | 123.64 | |
| 104 | Упор стола правый | N000-026-178 | 123.64 | |
| 105 | Винт M6х30 фиксирующий | N000-026-179 | - | |
| 106 | Винт M8х30 Hex | N000-026-180 | - | |
| 107 | Шайба гровер D8 | N000-013-932 | 100 | |
| 108 | Шкала | N000-026-181 | - | |
| 109 | Корпус | N000-026-182 | 8 000 | |
| 110 | Штифт | N000-026-183 | - | |
| 111 | Шайба D22хd12.2х1.5T | N000-026-184 | - | |
| 112 | Контргайка | N000-026-185 | - | |
| 113 | Шайба D22xd12.7x0.3 | N000-013-904 | - | |
| 114 | Винт M5х125 Hex | N000-026-186 | - | |
| 115 | Стол | N000-026-187 | 7 466.67 | |
| 116 | Упор фронтальный | N000-026-188 | 901.6 | |
| 117 | Шайба D8 | N000-020-872 | 101.03 | |
| 118 | Винт M8х20 Hex | N000-023-869 | - | |
| 119 | Фиксатор | N000-026-189 | - | |
| 120 | Гайка M10 | N000-022-371 | 101.03 | |
| 121 | Штанга | N000-026-190 | - | |
| 122 | Ручка поворотного стола | N000-026-191 | 505.15 | |
| 123 | Крышка ручки | N000-026-192 | 202.06 | |
| 125 | Винт M6х50 Hex | N000-026-193 | - | |
| 126 | Рычаг | N000-026-194 | 216.35 | |
| 127 | Пружина | N000-026-195 | - | |
| 128 | Ключ | N000-026-196 | - | |
| 129 | Фиксатор ключа | N000-026-197 | - | |
| 130 | Станина | N000-026-198 | 6 061.86 | |
| 131 | Гайка M8 | N000-013-916 | 101.03 | |
| 132 | Шкала | N000-026-199 | - | |
| 133 | Штифт | N000-026-200 | - | |
| 134 | Винт-барашек | N000-026-201 | - | |
| 135 | Винт-барашек | N000-026-202 | - | |
| 136 | Зажим | N000-026-203 | - | |
| 137 | Указатель | N000-026-204 | - | |
| 138 | Винт-барашек | N000-026-205 | - | |
| 139 | Конденсатор MEX GPF 0.22uF Kx2 ~275V | V000-007-555 | 303.09 | |
| 140 | Трансформатор с выпрямителем 220VAC/3VDC | V000-007-047 | 436.45 | |
| 141 | Выключатель лазера KND1-6/1 6(6)A ~250V | V000-003-339 | 451.73 | |
| 142 | Клемма | N000-026-206 | - | |
| 143 | Лазер D9 | N000-026-207 | 1 003.23 | |
| 144 | Винт M4х8 Hex | N000-026-208 | - | |
| 145 | Держатель лазера | N000-026-209 | 102.67 | |
| 146 | Ручка пластиковая | N000-026-302 | - | |
| 179 | Струбцина в сборе | N000-026-210 | 434.93 | |
