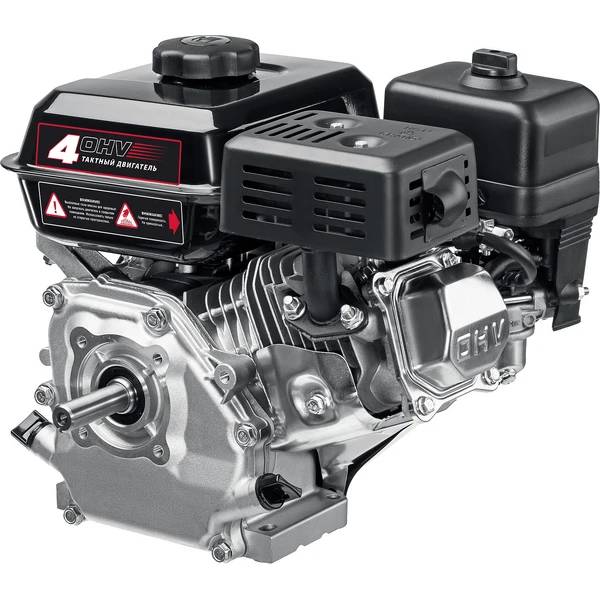

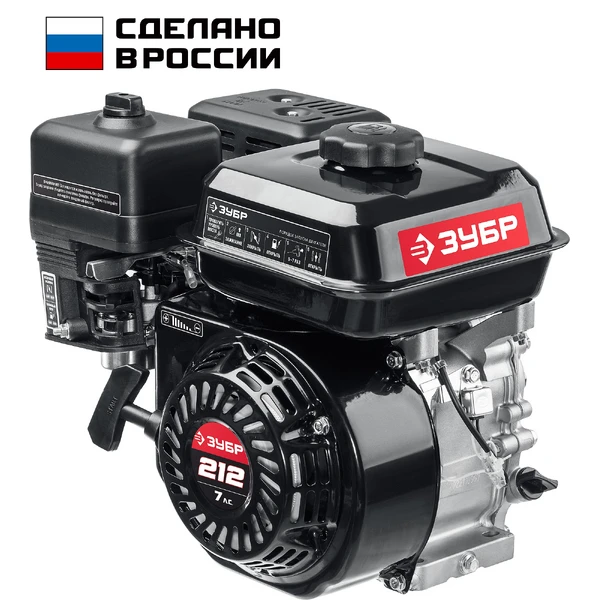

ЗУБР 7 л.с., двигатель для садовой техники (707110-1)
Применяется для установки на силовые или садовые агрегаты. Сделано в России
Преимущества
Использование
Предназначен для установки на силовые или садовые агрегаты
| Гарантия | 12 |
| Масса изделия, кг | 15 |
| Масса в упаковке, кг | 16 |
| Мощность, Вт | 5150 |
| Мощность, л.с. | 7 |
| Емкость топливного бака, л | 3.6 |
| Емкость масляного бака, л | 0.6 |
| Тип вала двигателя | Q тип |
| Диаметр вала, мм | 19.05 |
| Расположение вала | горизонтальное |
| Объем двигателя, см³ | 212 |
| Тип упаковки | наклейка ч/б |
Схема сборки и запчасти ЗУБР 7 л.с., двигатель для садовой техники (707110-1)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1.02 | Стартер в сборе | N000-029-851 | 1 262 | |
| 1.03 | Выключатель зажигания 168 23kV/0.001A | V000-003-411 | 414 | |
| 1.05 | Кожух маховика | N000-032-288 | - | |
| 1.07 | Стакан маховика | N000-032-289 | - | |
| 1.08 | Крыльчатка маховика | N000-032-290 | - | |
| 1.09 | Маховик | N000-032-291 | 1 414.43 | |
| 1.11 | Реле датчика масла | N000-029-852 | - | |
| 1.14 | Картер | N000-029-853 | 4 064 | |
| 1.15 | Болт для слива масла M10х12 | N000-029-699 | - | |
| 1.23 | Вал регулятора оборотов | N000-032-293 | 477 | |
| 1.25 | Пружина тяги | N000-032-294 | 117 | |
| 1.26 | Тяга рычага регулятора | N000-032-295 | - | |
| 1.27 | Рычаг регулировки оборотов | N000-032-296 | 1 722 | |
| 1.31 | Пружина рычага регулятора | N000-032-297 | 133 | |
| 1.34 | Основание рычага регулировки оборотов | N000-032-298 | 980 | |
| 1.35 | Магнето | N000-029-855 | 1 791 | |
| 1.37 | Датчик уровня масла поплавковый | N000-029-856 | - | |
| 1.38 | Сальник D41.25хd25х6 | N000-029-779 | 707.22 | |
| 1.39 | Подшипник шариковый 6205 (52х25х15) | U009-620-500 | 780 | |
| 1.40 | Крышка шатуна | N000-032-299 | - | |
| 1.42 | Шпонка сегментная L18xS4xH5 | N000-029-858 | 100 | |
| 1.43 | Коленвал | N000-029-859 | 2 756 | |
| 1.44 | Прокладка крышки картера | N000-029-860 | 954 | |
| 1.48 | Крышка картера | N000-029-861 | 2 080 | |
| 1.49 | Крышка-щуп маслозаливной горловины | N000-029-862 | - | |
| 1.51 | Распредвал | N000-032-300 | 4 948 | |
| 1.52 | Экран теплозащитный | N000-032-301 | - | |
| 1.55 | Прокладка глушителя | N000-029-863 | - | |
| 1.56 | Глушитель | N000-029-864 | 1 212.37 | |
| 1.61 | Крышка клапанная | N000-032-302 | - | |
| 1.62 | Шланг сапуна | N000-032-303 | - | |
| 1.63 | Прокладка крышки клапанов | N000-029-865 | - | |
| 1.64 | Контргайка | N000-029-866 | - | |
| 1.65 | Гайка регулировочная M6 | N000-029-867 | - | |
| 1.66 | Коромысло клапана | N000-029-868 | - | |
| 1.67 | Шпилька коромысла | N000-029-869 | - | |
| 1.68 | Направляющая штанг | N000-029-870 | - | |
| 1.69 | Свеча зажигания F7TC | N000-001-726-2 | 404.12 | |
| 1.70 | Тарелка впускного клапана | N000-029-871 | 234 | |
| 1.71 | Тарелка выпускного клапана | N000-029-872 | 234 | |
| 1.72 | Подпятник | N000-029-873 | 610 | |
| 1.73 | Пружина клапана | N000-029-874 | 234 | |
| 1.75 | Болт M8х55 | N000-032-304 | - | |
| 1.76 | Головка блока цилиндров | N000-032-305 | 7 682 | |
| 1.77 | Штифт головки | N000-032-306 | - | |
| 1.78 | Клапан впускной | N000-029-875 | 1 086 | |
| 1.79 | Клапан выпускной | N000-029-876 | 1 086 | |
| 1.80 | Прокладка головки цилиндра | N000-029-877 | 371 | |
| 1.85 | Поршень D70 | N000-029-879 | - | |
| 1.86 | Кольцо стопорное поршневого пальца | N000-029-880 | - | |
| 1.87 | Палец поршневой | N000-029-881 | - | |
| 1.88 | Штанга | N000-032-307 | - | |
| 1.89 | Тарелка толкателя | N000-032-308 | - | |
| 1.90 | Шатун | N000-035-141 | - | |
| 1.92 | Фильтр воздушный в сборе | N000-029-883 | 1 081 | |
| 1.93 | Прокладка под корпус воздушного фильтра | N000-029-884 | - | |
| 1.94 | Карбюратор | N000-029-885 | 2 314 | |
| 1.95 | Прокладка под карбюратор | N000-029-886 | - | |
| 1.96 | Теплоизолятор | N000-029-887 | - | |
| 1.97 | Прокладка под теплоизолятор | N000-029-888 | - | |
| 1.98 | Шпилька крепления карбюратора | N000-032-309 | - | |
| 1.99 | Крышка топливного бака | N000-029-889 | - | |
| 1.101 | Фильтр сетчатый топливного бака | N000-029-896 | - | |
| 1.103 | Бак топливный 6л | N000-029-890 | 3 944 | |
| 1.104 | Штуцер бака | N000-032-310 | 100 | |
| 1.106 | Шланг топливный L200 D8/d4 | N000-029-892 | - | |
| 1.107 | Хомут шланга | N000-032-311 | - | |
| 1.108 | Регулятор центробежный в сборе | N000-029-854 | - | |
| 1.109 | Шатун в сборе | N000-029-857 | 3 444 | |
| 1.110 | Кольца поршневые (набор) D70 | N000-029-878 | 910 | |
