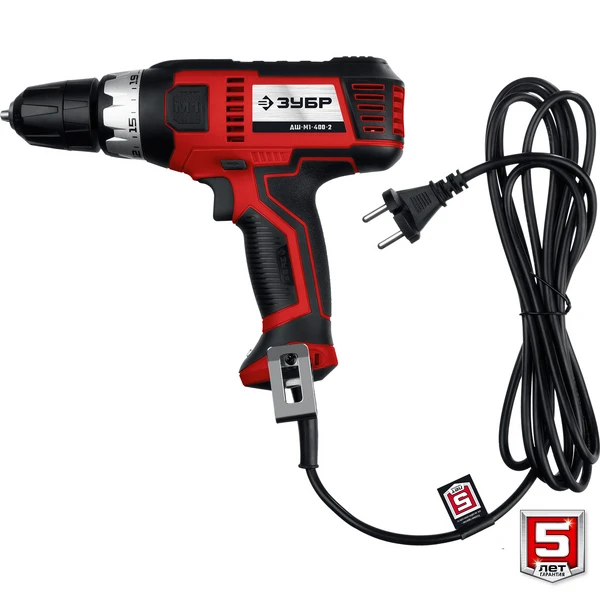

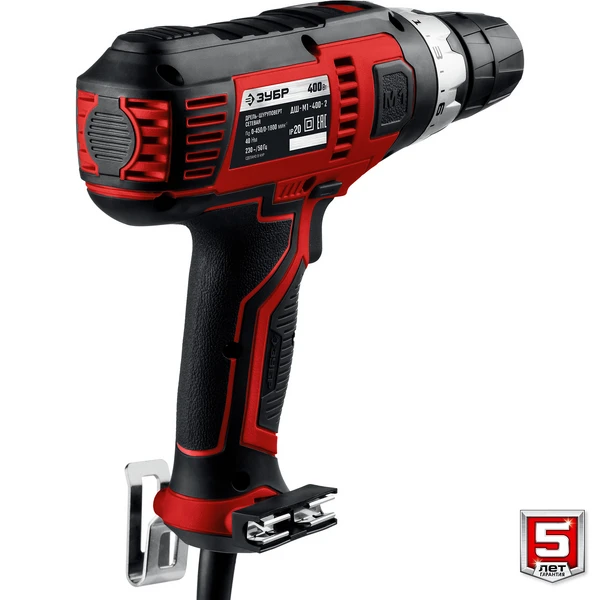

ЗУБР 400 Вт, 40 Н·м, сетевая дрель-шуруповерт (ДШ-М1-400-2)
Привычный шуруповерт для работы с крепежом до 8 мм диаметром и сверления различных материалов. Плавная регулировка частоты вращения и почти нулевое биение шпинделя помогают выполнять точное засверливание самыми тонкими сверлами. Два диапазона скоростей делают инструмент универсальным - мощным для закручивания и быстрым для сверления.
Внимание! Начиная с даты производства 04.2022, инструмент поставляется в красном цвете вместо серого. Без изменения уровня качества
Преимущества
- Широкая функциональность и простота использования делают его незаменимым для самых разных работ
- Независимость (в отличие от аккумуляторных шуруповертов) от заряда батареи и, соответственно, бОльшая производительность без простоев для зарядки
- Надежность и долговечность из-за отсутствия аккумуляторной батареи (по сравнению с аккумуляторными шуруповертами)
- Двухскоростной редуктор обеспечивает как большой момент для заворачивания крепежа, так и значительную частоту вращения для сверления
- Максимальная частота вращения 1800 об/мин помогает легко и быстро сверлить даже металлические заготовки
- Плавная регулировка частоты вращения для аккуратного засверливания, а также работы с различным крепежом и материалами
- Ограничительная муфта крутящего момента со множеством установок предотвращает развальцовывание шлицов и порчу материала
- Широкий диапазон регулировки крутящего момента с равномерным нарастанием во всем диапазоне и большим, чем у конкурентов, значением на предпоследней позиции

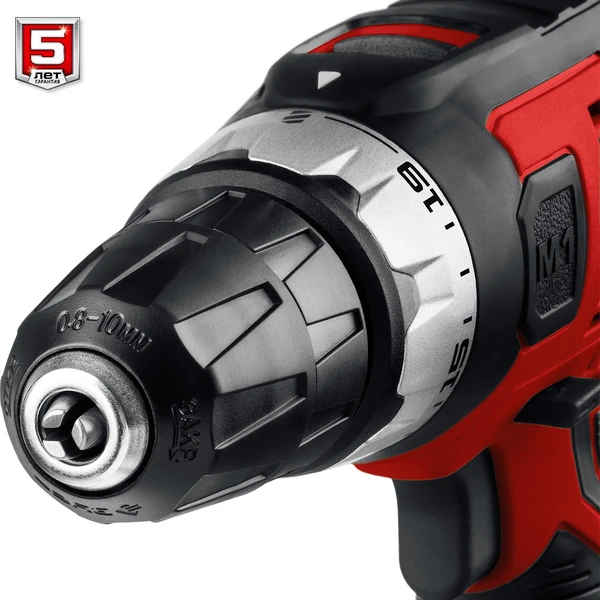

- Быстрозажимной патрон для максимальной простоты и скорости замены расходного инструмента
- Реверс позволяет изменять направление вращения для вкручивания/выкручивания крепежа

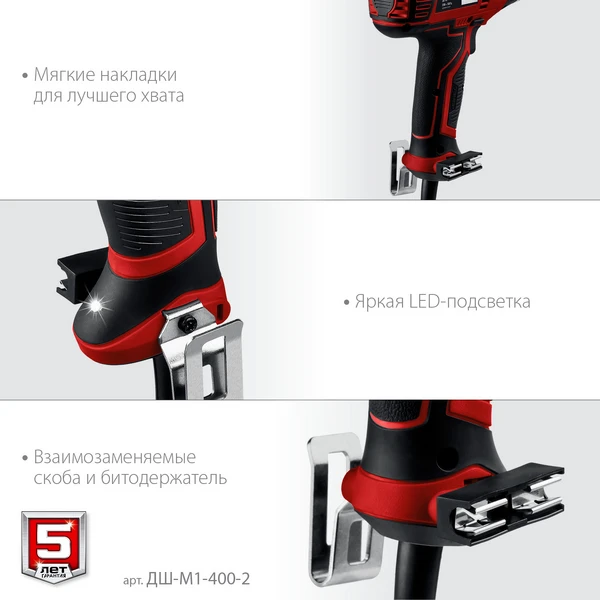

- Эргономичная рукоятка с противоскользящей накладкой
- Подсветка рабочего места способствует дополнительному удобству при работе в условиях недостаточного освещения
- Длинный (3м) сетевой провод для удобства работы вдали от розетки

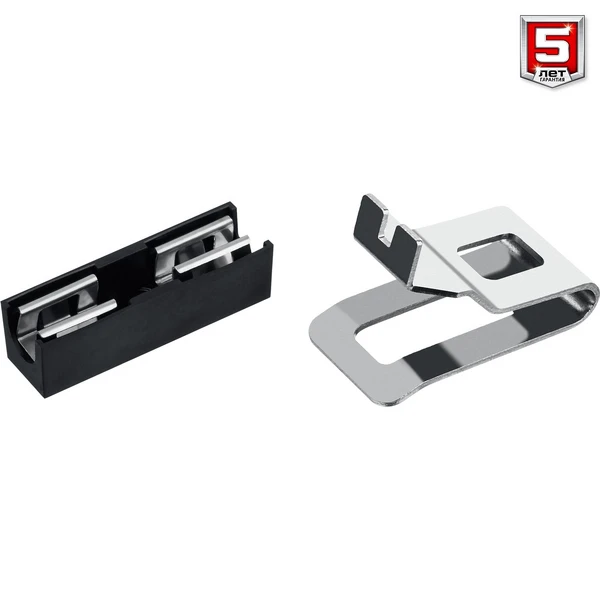

- Возможность крепления битодержателя и скобы с любой стороны
Использование
Для вкручивания/выкручивания шурупов, саморезов и винтов (при установке соответствующих бит), а также для сверления при работе от сети
| Частота вращения шпинделя, об/мин | 0-450/0-1800 |
| Число скоростей | 2 |
| Тип патрона | бесключевой |
| Реверс | есть |
| Блокировка шпинделя | нет |

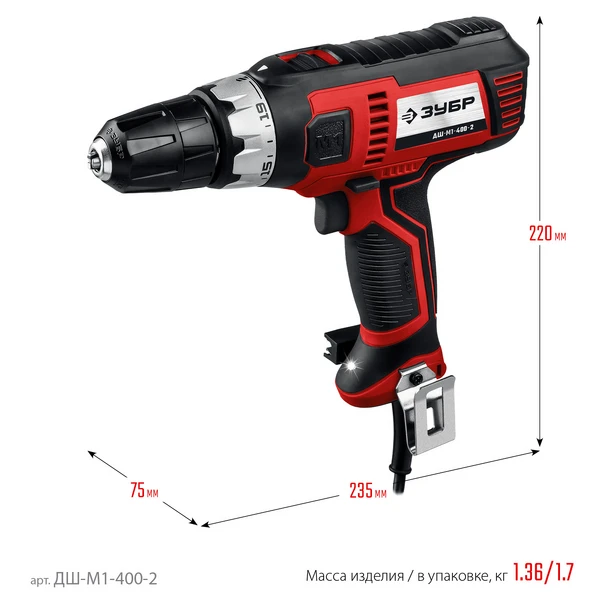

| Габариты, см | 27x26.5x8.5 |
| Масса изделия, кг | 1.26 |
| Масса в упаковке, кг | 1.7 |
| Гарантия | 60 |
| Размер патрона, мм | 0.8-10 |
| Макс диаметр сверления (дерево), мм | 25 |
| Макс диаметр сверления (металл), мм | 10 |
| Быстрая замена щеток | нет |
| Наличие подсветки | есть |
| Мощность, Вт | 400 |
| Напряжение, В/Гц | 230 / 50 |
| Длина кабеля, м | 3 |
| Наличие удара | нет |
| Кейс | нет |
| Крутящий момент, Н*м | 40 |
| Регулировка глубины заворачивания | нет |
| Число ступеней крутящего момента | 19+1 |
| Макс диаметр крепежа, мм | 8 |
| Тип упаковки | коробка картонная |

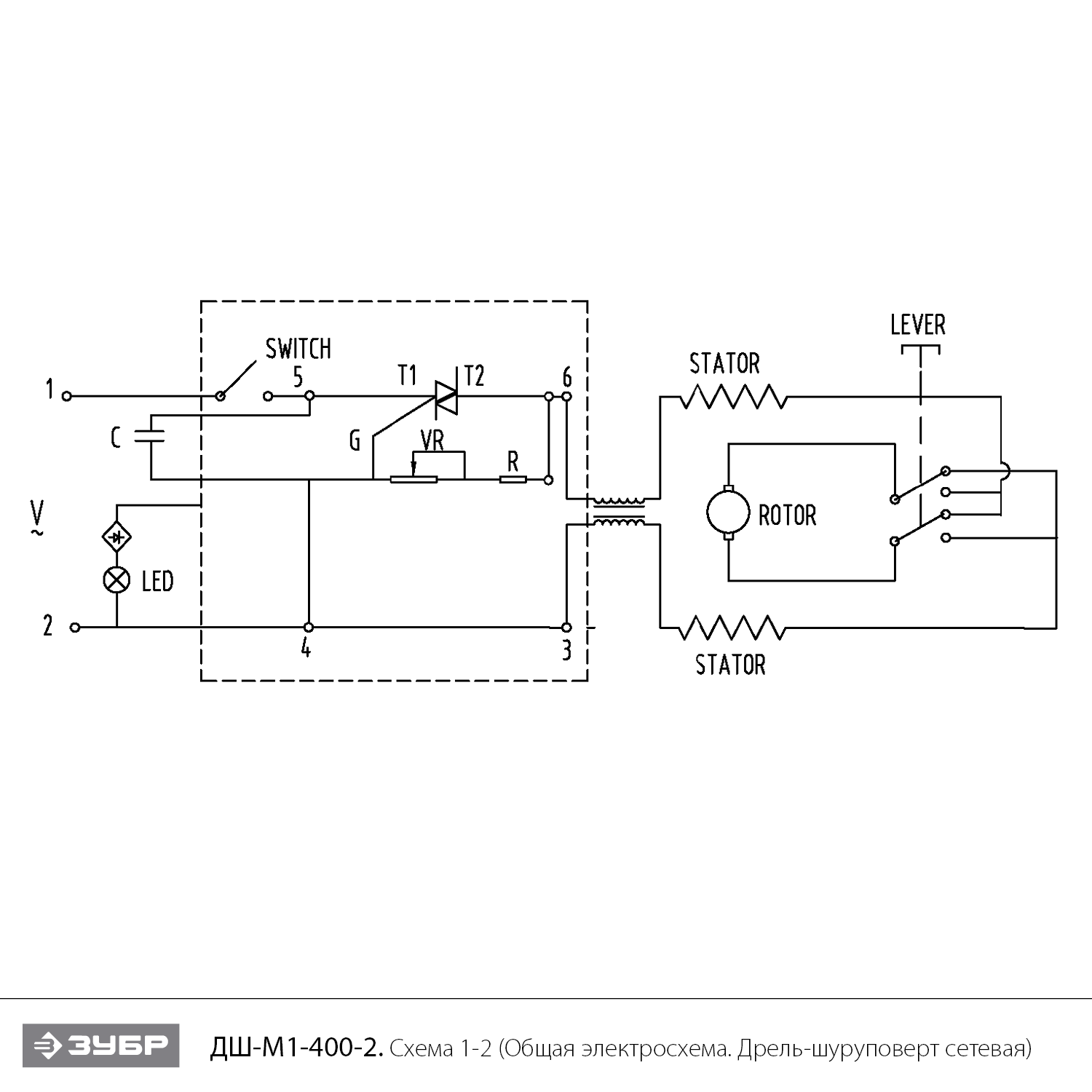

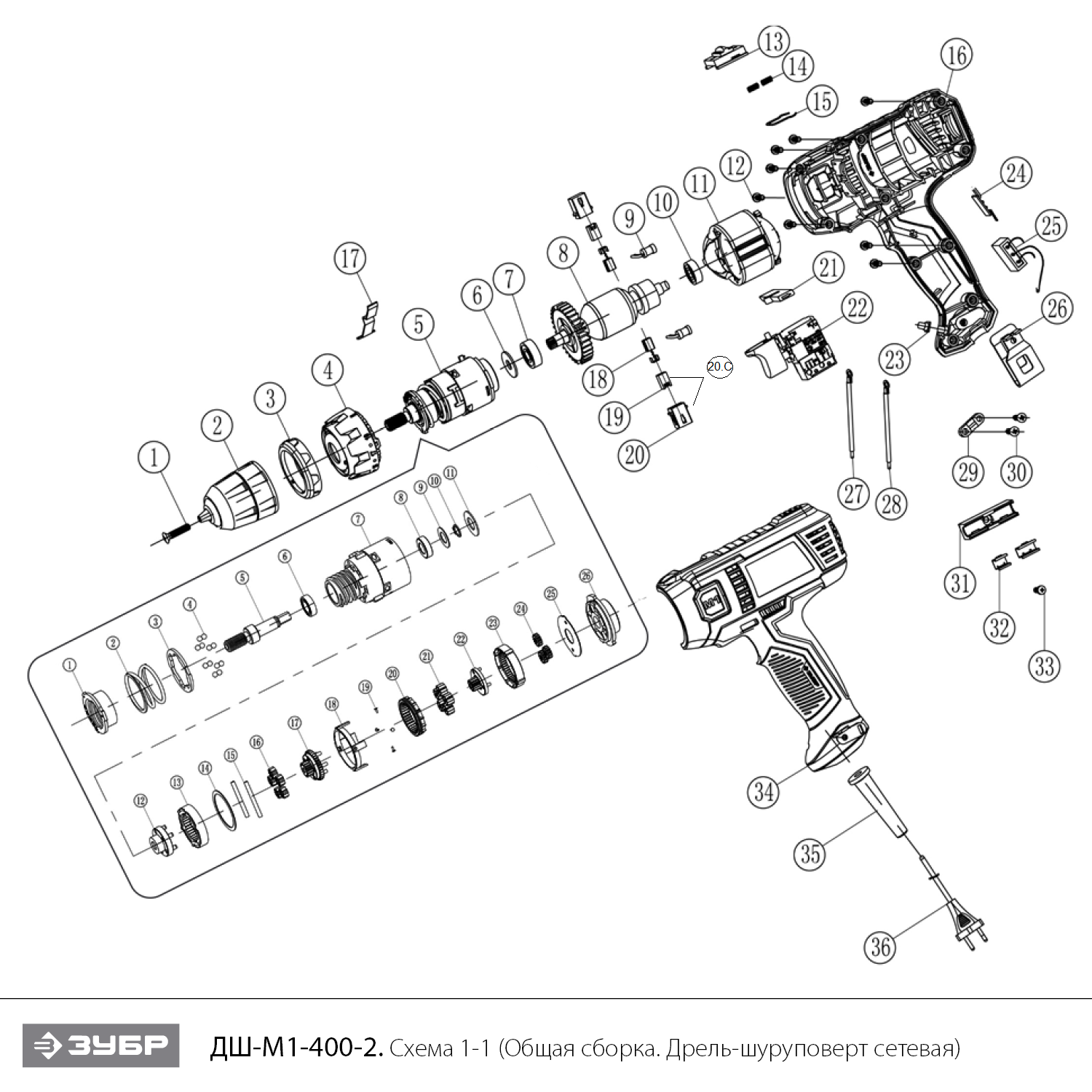

Схема сборки и запчасти ЗУБР 400 Вт, 40 Н·м, сетевая дрель-шуруповерт (ДШ-М1-400-2)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Винт M5х22 (Левая резьба) | N000-028-111 | - | |
| 2 | Патрон двухсоставной быстрозажимной пластиковый 0.8-10мм 3/8" | N000-028-760 | - | |
| 3 | Накладка кольца момента | N000-028-642 | 1 275 | |
| 4 | Кольцо регулировки крутящего момента | N000-028-651 | 1 275 | |
| 5 | Редуктор в сборе | N000-028-721 | 1 192.58 | |
| 5.01 | Кольцо резьбовое | N000-028-652 | - | |
| 5.02 | Пружина кручения | N000-028-725 | - | |
| 5.03 | Шайба пружины упорная | N000-028-751 | - | |
| 5.04 | Шарик стальной D5 | N000-022-885 | - | |
| 5.05 | Вал выходной | N000-028-732 | 300.86 | |
| 5.06 | Подшипник шариковый 689-2Z(17x9x5) CHL | N000-028-759 | 207.16 | |
| 5.07 | Корпус редуктора | N000-028-653 | - | |
| 5.08 | Втулка D17xd9x5 | N000-028-739 | 102 | |
| 5.09 | Шайба D17.2xd9.5xh0.5 | N000-028-748 | - | |
| 5.10 | Кольцо стопорное D9 | N000-022-856 | - | |
| 5.11 | Шайба самоконтрящаяся | N000-028-746 | - | |
| 5.12 | Водило 3й ступени | N000-028-743 | 105.63 | |
| 5.13 | Эпицикл Z35 | N000-028-728 | 102 | |
| 5.14 | Шайба зубчатая 3й ступени | N000-028-749 | 102 | |
| 5.15 | Штифт D3xh30 | N000-028-758 | - | |
| 5.16 | Шестерня планетарная 3й ступени | N000-028-734 | 102 | |
| 5.17 | Водило 2й ступени Z15/33 | N000-028-740 | 116.65 | |
| 5.18 | Тяга переключателя скоростей | N000-028-654 | - | |
| 5.19 | Штифт 2.5xD1.15x3.8 | N000-028-737 | - | |
| 5.20 | Шестерня кольцевая 2й ступени Z33 | N000-028-729 | 102 | |
| 5.21 | Шестерня планетарная 2й ступени Z11 | N000-028-735 | 102 | |
| 5.22 | Водило 1й ступени Z12 | N000-028-741 | 105.63 | |
| 5.23 | Шестерня кольцевая 1й ступени | N000-028-730 | 102 | |
| 5.24 | Шестерня планетарная 1й ступени Z15 | N000-028-736 | 102 | |
| 5.25 | Шайба D37xd12.5xh0.5 | N000-028-750 | - | |
| 5.26 | Крышка редуктора | N000-028-655 | - | |
| 6 | Шайба фетровая D22xd8x2 | N000-028-762 | - | |
| 7 | Подшипник шариковый 6900-2Z (D22хd10х6) CHL | N000-014-233 | 289.68 | |
| 8 | Ротор КД | N000-028-719 | 1 106.31 | |
| 9 | Кольцо индуктивности | N000-028-755 | - | |
| 10 | Подшипник шариковый 607 RS (19х7х6) | U009-607-RS0 | 309.15 | |
| 11 | Статор КД | N000-028-717 | 814.54 | |
| 12 | Саморез 2.9x16 | N000-017-448 | - | |
| 13 | Переключатель скоростей | N000-028-656 | - | |
| 14 | Пружина плоская | N000-028-723 | - | |
| 15 | Фиксатор пружинный | N000-028-722 | - | |
| 16 | Корпус правая часть | N000-028-657 | 309.15 | |
| 17 | Пружина плоская | N000-028-753 | 103.05 | |
| 18 | Щетка графитовая (пара) 6.5x4.9x9.2 | N000-028-756 | 202.06 | |
| 19 | Вставка щеткодержателя | N000-028-757 | 102 | |
| 20 | Корпус щеткодержателя (пара) | N000-028-648 | 104.04 | |
| 20.C | Щеткодержатель в сборе 12х12х18 | N000-028-648-C | 101.03 | |
| 21 | Переключатель реверса | N000-028-649 | 309.15 | |
| 22 | Выключатель FA2-5/1BEK, 6(5)A, 250В | V000-003-237 | 583.44 | |
| 23 | Светодиод подсветки | V000-004-400 | - | |
| 24 | Плата светодиода | V000-004-401 | 144.12 | |
| 25 | Конденсатор 0,33мкф | U353-115-041 | 103.05 | |

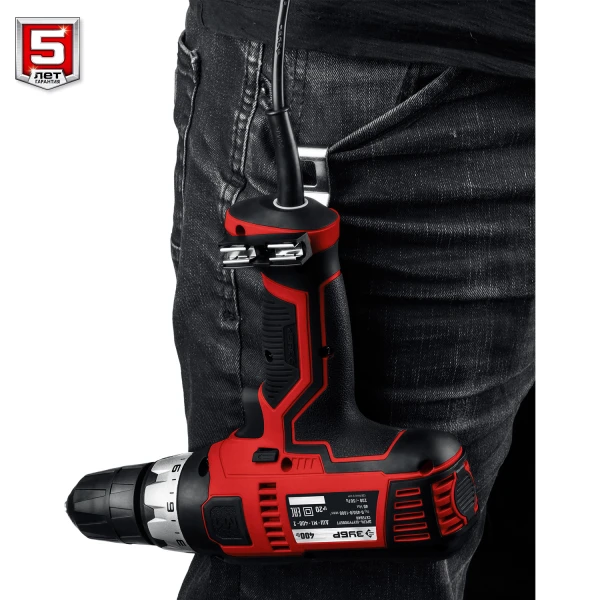

| 26 | Крюк поясной | N000-028-650 | - | |
| 27 | Провод электрический | U451-300-036 | - | |
| 29 | Пластина прижимная кабеля | N000-028-716 | - | |
| 30 | Саморез ST3.9x14 | N000-002-967 | - | |
| 31 | Держатель бит | N000-028-715 | - | |
| 32 | Вставка пружинная держателя бит | N000-028-754 | - | |
| 33 | Саморез 4х12 | U267-160-018 | - | |
| 34 | Корпус левая часть | N000-028-658 | 309.15 | |
| 35 | Воротник кабеля | N000-028-761 | - | |
| 36 | Кабель электрический | N000-028-763 | - | |
