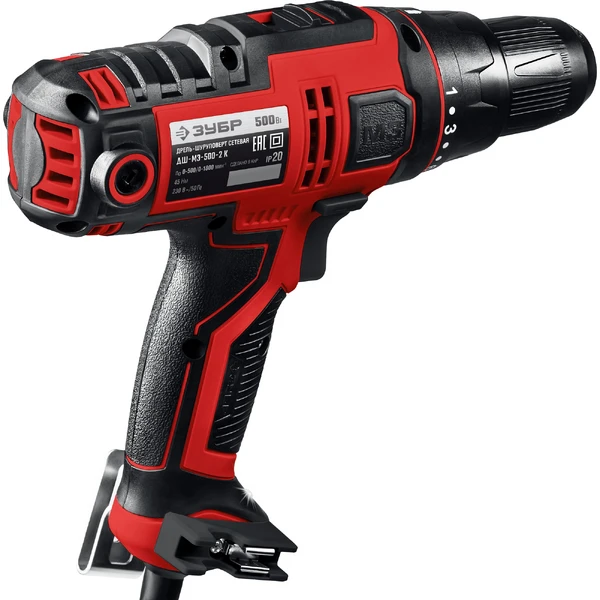

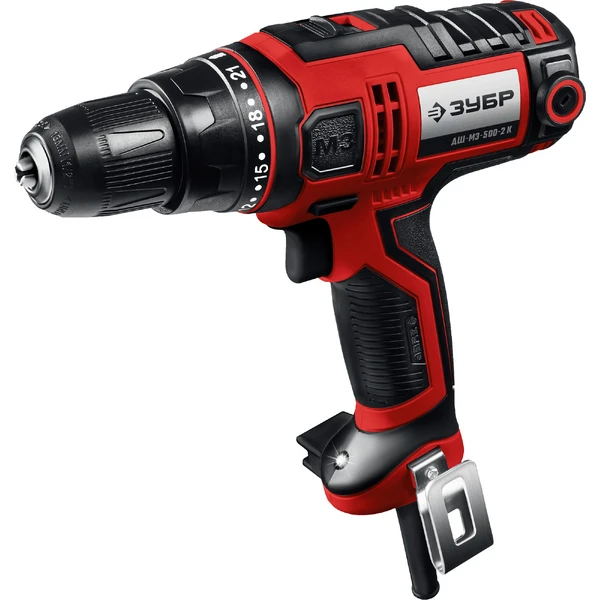

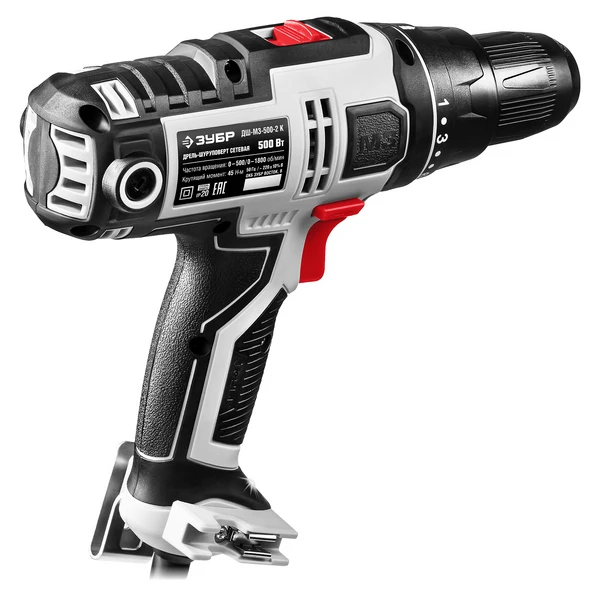

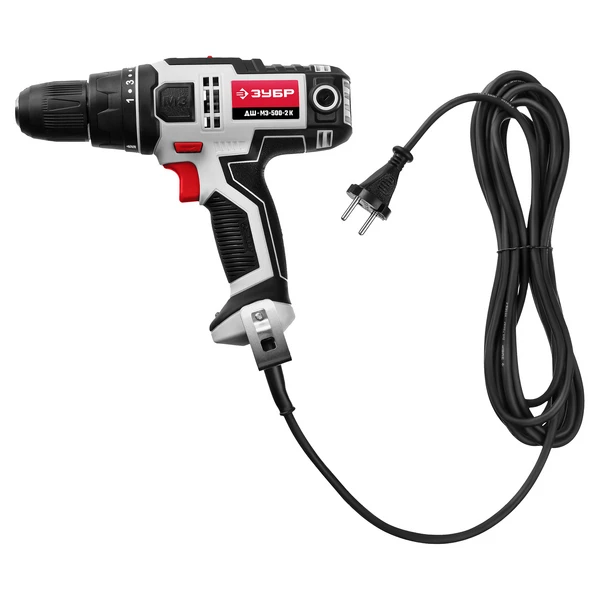

ЗУБР 500 Вт, 45 Н·м, кейс, сетевая дрель-шуруповерт (ДШ-М3-500-2 К)
Мощный шуруповерт в элегантном дизайне, с удобной эргономикой и возможностью закручивания саморезов диаметром до 10 мм и эффективного сверления отверстий. Длинный провод позволяет дотянутся до любой точки на рабочей площадке и превращает изделие фактически в беспроводное, но без недостатков последнего
Преимущества
- Широкая функциональность и простота использования делают его незаменимым для самых разных работ
- Независимость (в отличие от аккумуляторных шуруповертов) от заряда батареи и, соответственно, бОльшая производительность без простоев для зарядки
- Надежность и долговечность из-за отсутствия аккумуляторной батареи (по сравнению с аккумуляторными шуруповертами)

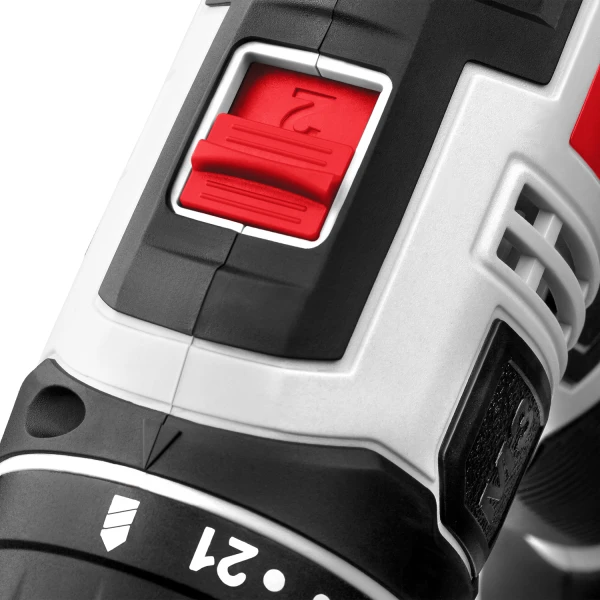

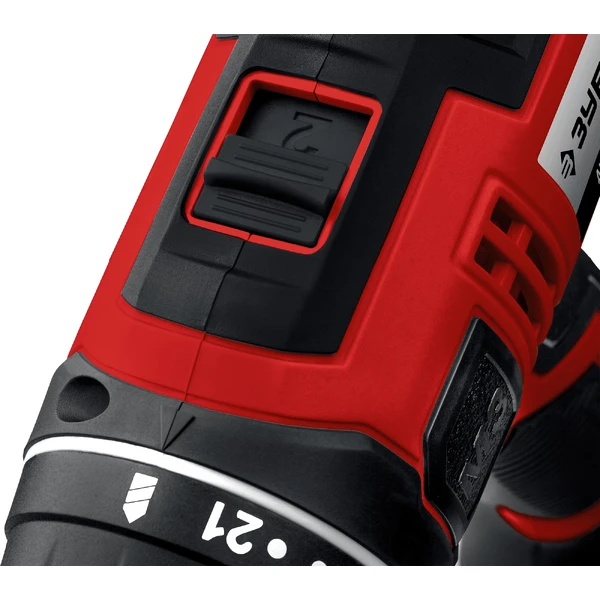

- Двухскоростной редуктор с малой первой скоростью для высокого крутящего момента и высокой второй для эффективного сверления
- Плавная регулировка частоты вращения для работы с различным крепежом и материалами
- Ограничительная муфта крутящего момента предотвращает развальцовывание шлицов и порчу материала
- Широкий диапазон регулировки крутящего момента с равномерным нарастанием момента во всем диапазоне

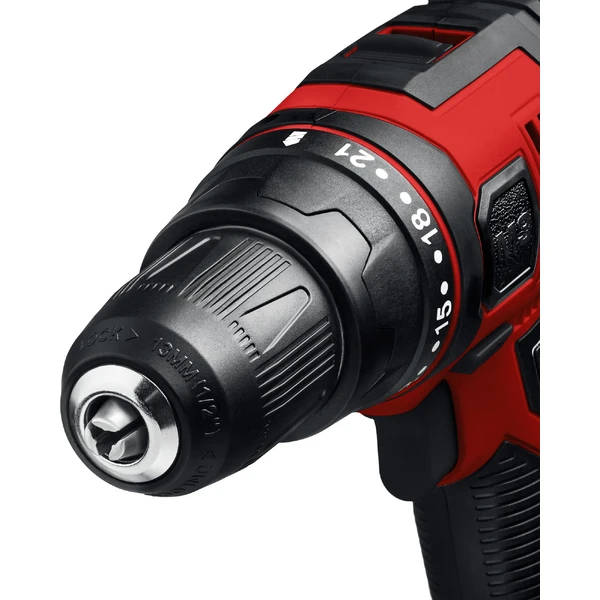

- Быстрозажимной одномуфтовый патрон для максимальной простоты и скорости замены расходного инструмента
- Реверс позволяет изменять направление вращения для вкручивания/выкручивания крепежа
- Эргономичная рукоятка с противоскользящей накладкой
- Длинный (5м) сетевой провод для удобства работы вдали от розетки
- Подсветка рабочего места способствует дополнительному удобству при работе в условиях недостаточного освещения
- Простота обслуживания благодаря быстрой замене щеток коллектора

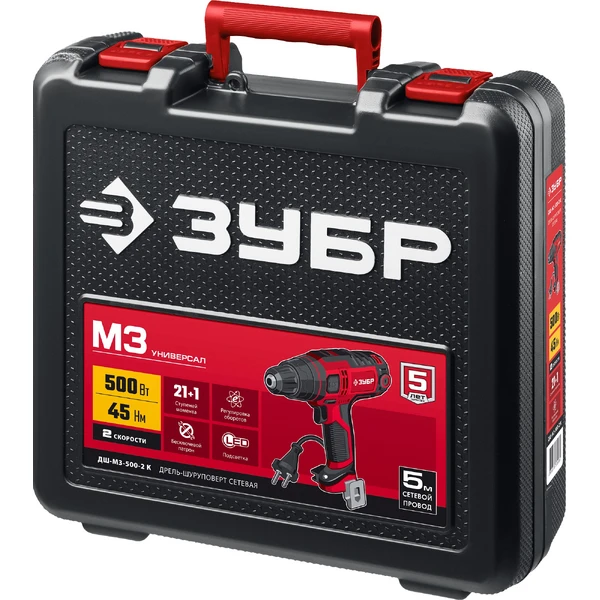

- Фирменный вместительный кейс для хранения и переноски

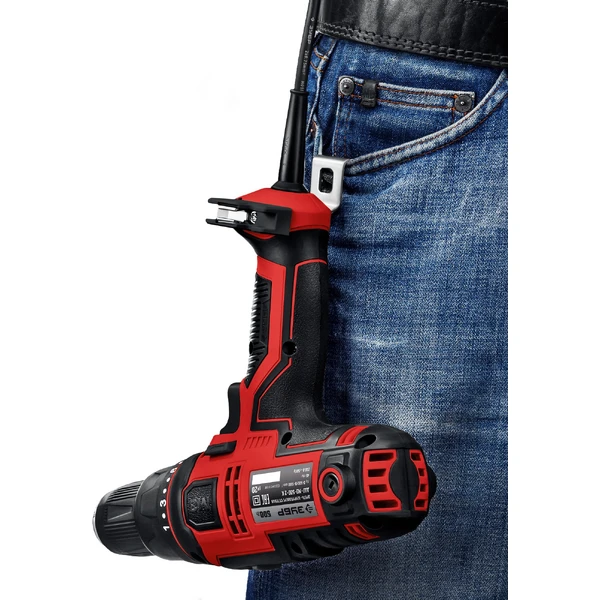

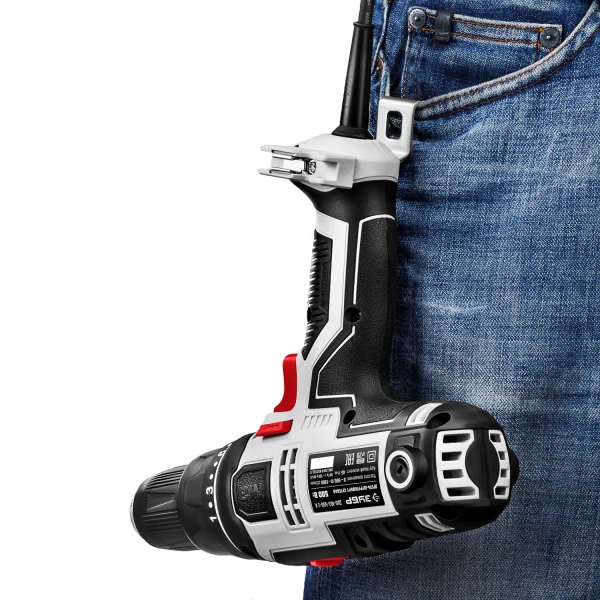

- Возможность крепления битодержателя и скобы с любой стороны
Использование
Для вкручивания/выкручивания шурупов, саморезов и винтов (при установке соответствующих бит), а также для сверления при работе от сети
| Частота вращения шпинделя, об/мин | 0-500/0-1800 |
| Число скоростей | 2 |
| Тип патрона | бесключевой |
| Реверс | есть |
| Блокировка шпинделя | есть |
| Габариты, см | 34x32x10.2 |
| Масса изделия, кг | 1.6 |
| Масса в упаковке, кг | 3.2 |
| Гарантия | 60 |
| Размер патрона, мм | 1.5-13 |
| Макс диаметр сверления (дерево), мм | 25 |
| Макс диаметр сверления (металл), мм | 10 |
| Быстрая замена щеток | есть |
| Наличие подсветки | есть |
| Мощность, Вт | 500 |
| Напряжение, В/Гц | 230 / 50 |
| Длина кабеля, м | 5 |
| Наличие удара | нет |
| Кейс | есть |
| Крутящий момент, Н*м | 45 |
| Регулировка глубины заворачивания | нет |
| Число ступеней крутящего момента | 21+1 |
| Макс диаметр крепежа, мм | 10 |
| Тип упаковки | бокс пластиковый |
Схема сборки и запчасти ЗУБР 500 Вт, 45 Н·м, кейс, сетевая дрель-шуруповерт (ДШ-М3-500-2 К)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Патрон быстрозажимной 1.5-13 мм, 1/2" | N000-028-038 | 505.15 | |
| 2 | Саморез 3x18 PH1 | UM02-000-012 | 101.03 | |
| 3 | Фланец | N000-015-682 | - | |
| 4 | Фиксатор пружинный | N000-015-683 | 100 | |
| 5 | Кожух регулировочный | N000-028-109 | - | |
| 6 | Кольцо | N000-028-110 | - | |
| 7 | Шайба пластиковая | N000-015-686 | - | |
| 8 | Пружина | N000-015-687 | - | |
| 9 | Шайба | N000-015-688 | - | |
| 10 | Шпиндель | N000-026-016 | 100 | |
| 11 | Подшипник шариковый 699 открытый (20х9х5) n/n | U009-699-RS0 | 332.04 | |
| 12 | Втулка | N000-026-017 | - | |
| 13 | Шарик стальной D5 | U201-850-020 | 102 | |
| 14 | Корпус редуктора | N000-026-018 | 116.23 | |
| 15 | Шайба | N000-026-019 | - | |
| 16 | Пружина | N000-026-020 | - | |
| 17 | Шайба | N000-026-021 | - | |
| 18 | Кольцо | N000-026-022 | 303.09 | |
| 19 | Диск ведущий | N000-026-023 | - | |
| 20 | Ролик | N000-026-024 | - | |
| 21 | Сателлит 3 уровня | N000-026-025 | - | |
| 22 | Муфта металлическая | N000-015-701 | 303.09 | |
| 23 | Шестерня Z11 | N000-015-702 | 101.03 | |
| 24 | Шайба | N000-015-703 | - | |
| 25 | Пружина переключателя скоростей | N000-015-704 | 101.03 | |
| 26 | Корпус редуктора средняя часть 44x45,6x24,5 мм | N000-015-705 | 110.72 | |
| 26.C | Редуктор в сборе | N000-028-978 | 1 439.32 | |
| 27 | Саморез 3x13 PH1 #F | UM02-000-007 | - | |
| 28 | Шестерня промежуточная | N000-015-707 | - | |
| 29 | Муфта переключения металлическая | N000-015-708 | - | |
| 30 | Шестерня Z12 | N000-015-709 | 100 | |
| 31 | Шестерня промежуточная | N000-015-710 | - | |
| 32 | Муфта металлическая | N000-015-711 | - | |
| 33 | Шестерня Z17 | N000-015-712 | - | |
| 34 | Шестерня выходная двигателя | N000-015-713 | 100 | |
| 35 | Крышка редуктора задняя | N000-015-714 | 202.06 | |
| 36 | Подшипник шариковый 607 RS (19х7х6) | U009-607-RS0 | 303.09 | |
| 37 | Ротор КД | N000-015-716 | 1 177.7 | |
| 38 | Статор КД | N000-015-717 | 594.82 | |
| 39 | Направляющая щеткодержателя | N000-015-718 | 404.12 | |
| 40 | Щетка графитовая (пара) 4.8x6.6x9.8 | N000-015-719 | 257.36 | |
| 41 | Щеткодержатель | N000-026-026 | 124 | |
| 42 | Крышка щеткодержателя D10x7 | N000-015-721 | 102 | |
| 44 | Пружина переключателя скорости | N000-028-039 | 186.67 | |
| 45 | Клавиша преключателя скорости | N000-028-040 | - | |
| 46-1 | Корпус левая часть | N000-028-041 | 293.82 | |
| 46-2 | Корпус правая часть | N000-028-042 | 293.82 | |
| 47 | Выключатель EA-6/S1 6(6)A 250V 5E4 | V000-003-480 | 606.19 | |
| 48 | Кольцо индукционное | N000-028-043 | - | |
| 49 | Конденсатор TNS-3TH 0,22mF(x2)+2x2200pF(Y2) 250V #Fu | U352-550-025 | 101.03 | |
| 50 | Клеммник | U261-122-041 | 101.03 | |
| 51 | Заглушка декоративная | N000-028-044 | - | |
| 52 | Заглушка декоративная | N000-028-045 | - | |
| 53 | Воротник шнура #F | U098-002-001 | 101.03 | |
| 54 | Шнур сетевой Rubber 2х0.75мм 5м | N000-015-732 | 166.22 | |
| 56 | Винт M6х20 (Левая резьба) | N000-028-046 | 202.06 | |
| 57 | Держатель бит | N000-028-047 | - | |
| 58 | Винт M3 | N000-028-048 | - | |
| 59 | Клипса | N000-028-049 | - | |
| 60 | Клипса для биты | N000-028-050 | - | |
| 61 | Бита | N000-028-051 | - | |
| 62 | Светодиод | N000-028-052 | - | |
| 63 | Переключатель реверса | N000-028-053 | 101.03 | |
