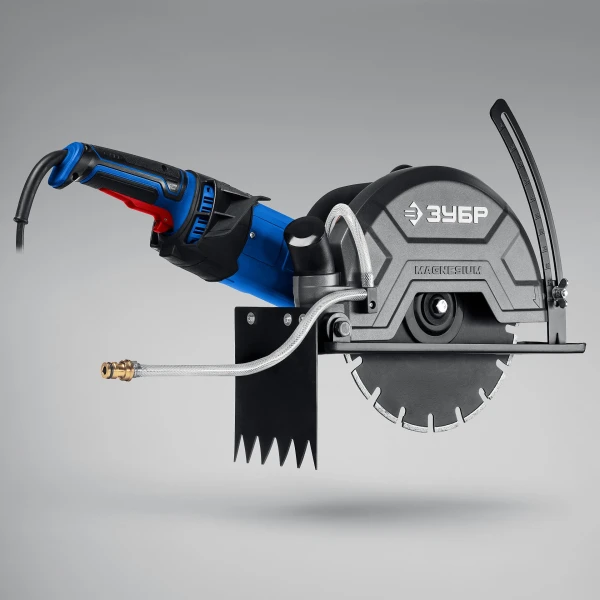

ЗУБР d 305 мм, 2700 Вт, 100 мм, штроборез (бороздодел), Профессионал (ЗШ-П100-2700 ПСТ)
Инструмент для наиболее трудных и глубоких (до 100 мм) резов любых материалов - бетона, асфальта, бордюров, кирпича. Высокая мощность двигателя в сочетании с передаточным отношением редуктора дает большой крутящий момент на валу, что позволяет резать быстро и эффективно. Эффективный пылеотвод или работа с подачей воды защищают от пыли. Съемное основание для горизонтальных продольных резов
Преимущества

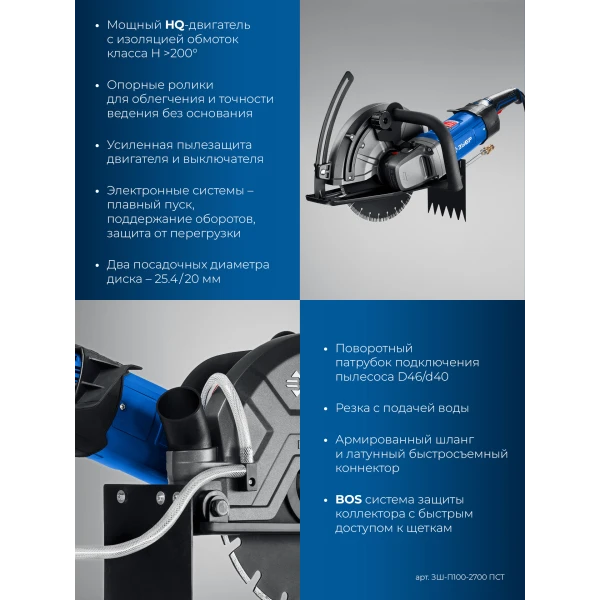

- Самые необходимые электронные системы для безопасности и лучшего качества работы:
- плавный пуск позволяет раскручивать мощный двигатель без рывка и пусковой перегрузки,
- защита от повторного пуска при восстановлении напряжения,
- поддержание оборотов помогает работать без потери производительности при любой нагрузке,
- защита от перегрузки предохраняет оператора и изделие при заклини - Полная пылезащита всех узлов обеспечивает изделию надежность и долгий срок службы:
- подшипники с резиновыми крышками и их лабиринтная защита,
- полная заливка обмоток статора и ротора, бронирование ротора капроновой сеткой,

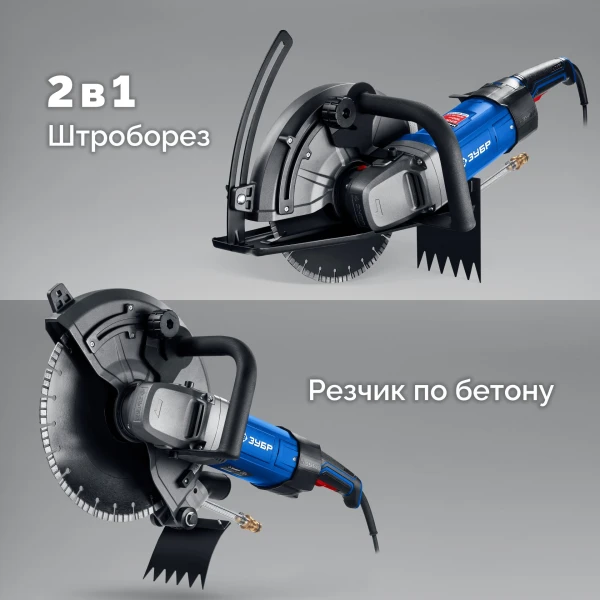

- пылезащищенный выключатель - Съемное основание для возможности работы в качестве резчика

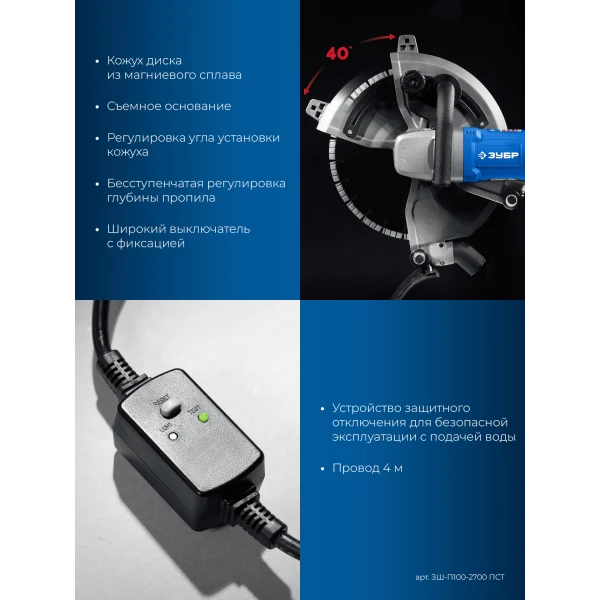

- Бесступенчатая регулировка глубины пропила с удобной шкалой и фиксацией без инструмента
- Поворотный кохуж диска для горизонтального или вертикального реза
- Возможность работы с подачей воды к месту реза улучшает режим работы диска и уменьшает образование пыли
- Специально усиленный корпус редуктора для улучшения теплоотвода и обеспечения прочности самого нагруженного узла
- Удобная блокировка шпинделя для легкой замены дисков

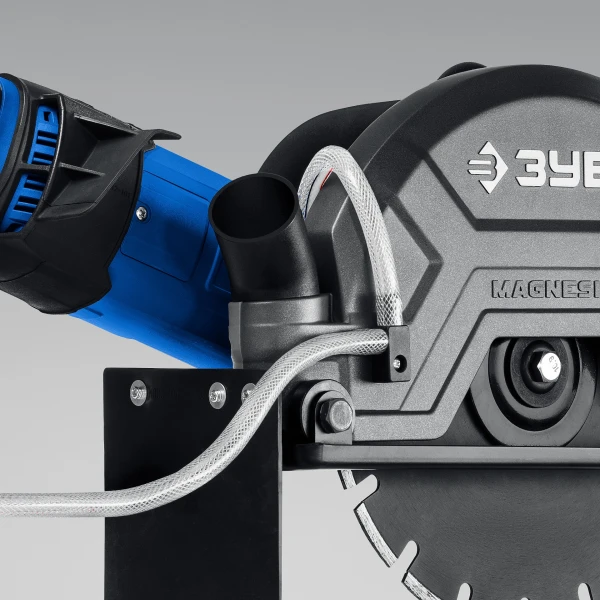

- Эффективное пылеудаление благодаря возможности подключения пылесоса (диаметр подключения 40мм, совместимо с пылесосами ЗУБР серии ПУ-хх)
- Поворотная основная рукоятка для лучшего контроля во время работы
- Защита оператора от пыли и грязи за счет накладки на рукоятку и брызговика
- Выключатель с защитой от пыли, случайного включения и с фиксацией во включенном положении
- Специальная конструкция щеткодержателя, предотвращающая повреждение коллектора при полном износе щеток
- Быстрая замена щеток
Использование
Для резки бетона, кирпича, асфальта
| Частота вращения шпинделя, об/мин | 4000 |
| Защита от перегрузки | есть |

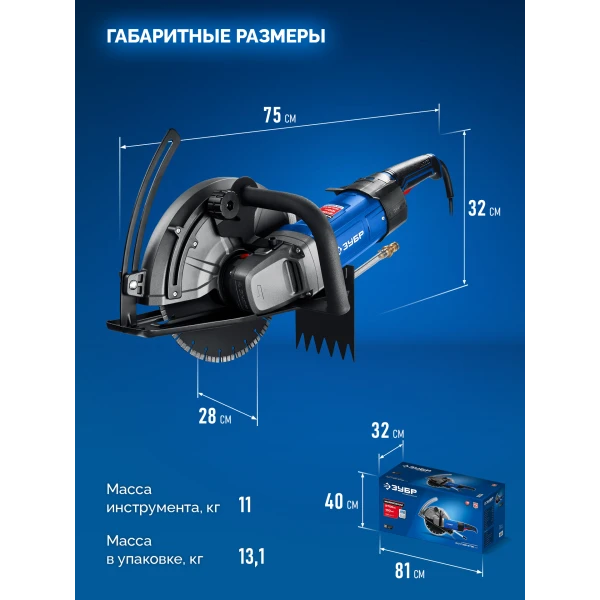

| Габариты, см | 81x31x40 |
| Масса изделия, кг | 11 |
| Масса в упаковке, кг | 13 |
| Гарантия | 60 |
| Плавный пуск | есть |
| Поддержание постоянных оборотов под нагрузкой | есть |
| Диаметр диска, мм | 305 (300) |
| Мощность, Вт | 2700 |
| Класс электрической защиты | I |
| Напряжение, В/Гц | 230~/ 50 |
| Длина кабеля, м | 4 |
| Кейс | нет |
| Максимальная глубина реза, мм | 100 |
| Посадочный диаметр диска, мм | 20 / 25.4 |
| Регулировка частоты вращения | нет |
| Пылезащита | есть |
| Патрубок подключения пылесоса | есть |
| Диаметр патрубка внутренний, мм | 40 |
| Работа с подачей воды | есть |
| Тип упаковки | коробка картонная |
| Съемное основание | есть |
| Защита от повторного пуска | есть |
Схема сборки и запчасти ЗУБР d 305 мм, 2700 Вт, 100 мм, штроборез (бороздодел), Профессионал (ЗШ-П100-2700 ПСТ)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Болт M10х25 (Левая резьба) | N000-042-139 | 100 | |
| 2 | Шайба | N000-042-140 | 100 | |
| 3 | Фланец прижимной | N000-042-141 | 370 | |
| 5 | Кольцо проставочное D25.4хd20 | N000-042-142 | - | |
| 7 | Пластина фиксации кожуха | N000-042-143 | - | |
| 8 | Тройник правый | N000-042-144 | 100 | |
| 9 | Винт M4x12 | N000-018-681 | - | |
| 10 | Патрубок пылеотводный | N000-042-145 | 100 | |
| 11 | Заглушка патрубка | N000-042-146 | 100 | |
| 12 | Кольцо уплотнительное D40хd36х2 | N000-042-147 | - | |
| 13 | Кожух диска | N000-042-148 | 3 590 | |
| 14 | Болт M8x25 | N000-027-374 | - | |
| 15 | Направляющая поворота кожуха | N000-042-149 | - | |
| 16 | Винт M4x10 | N000-027-194 | 100 | |
| 17 | Рукоятка D-образная | N000-042-150 | 1 790 | |
| 18 | Винт-барашек | N000-042-151 | - | |
| 19 | Гайка М8 | N000-025-330 | - | |
| 21 | Пластина прижима брызговика | N000-042-152 | - | |
| 22 | Брызговик | N000-042-153 | - | |
| 23 | Винт M4х16 с шайбой | N000-042-154 | - | |
| 24 | Винт M4x18 | N000-013-356 | - | |
| 25 | Фиксатор патрубка воздушного | N000-042-155 | - | |
| 26 | Тройник левый | N000-042-156 | 100 | |
| 27 | Болт M10 | N000-042-157 | - | |
| 28 | Ролик | N000-042-158 | 270 | |
| 29 | Шпиндель | N000-042-159 | 610 | |
| 30 | Шпонка 4X13 | N000-018-311 | 100 | |
| 31 | Винт M5X18 | N000-013-774 | - | |
| 32 | Кнопка блокировки вала | N000-042-160 | 100 | |
| 33 | Пружина стопора D9xh13 | U503-140-023 | 101.03 | |
| 34 | Кольцо стопорное D8 | N000-042-161 | 100 | |
| 35 | Крышка защитная | N000-042-162 | 100 | |
| 36 | Крышка корпуса редуктора | N000-042-163 | 930 | |
| 37 | Кольцо уплотнительное D85хd82х1.5 | N000-042-164 | 100 | |
| 38 | Подшипник шариковый 6004-2RS (42х20х12) LXB | U009-600-4RS | 202.06 | |
| 39 | Прижим подшипника | N000-042-165 | - | |
| 40 | Винт M5х16 | N000-016-628 | - | |
| 41 | Втулка | N000-042-167 | 290 | |
| 42 | Шестерня ведомая | N000-042-168 | 2 540 | |
| 43 | Кольцо стопорное D20 разжимное | N000-042-169 | - | |
| 44 | Подшипник шариковый 6000-2RS (26х10х8) | N000-042-170 | 340 | |
| 46 | Корпус редуктора | N000-042-171 | 1 550 | |
| 47 | Подшипник шариковый 6202-2RS (35x15x11) n/n | U009-620-2RS | 202.06 | |
| 48 | Промщит | N000-042-172 | 470 | |
| 49 | Шестерня ведущая | N000-042-173 | 1 070 | |
| 50 | Ротор КД | N000-042-174 | 6 580 | |
| 51 | Кольцо магнитное | N000-042-175 | 220 | |
| 52 | Подшипник шариковый 629-2RS (26х9х8) Outdo | U206-210-042 | 404.12 | |
| 53 | Втулка подшипника 629 резиноваяD30x9 | U253-235-032 | 144.33 | |
| 54 | Щиток воздушный | N000-042-176 | 100 | |
| 56 | Статор КД | N000-042-177 | 5 540 | |
| 57 | Корпус двигателя | N000-042-178 | 1 260 | |
| 59 | Пластина изолирующая | N000-042-179 | - | |
| 60 | Пружина щеткодержателя | N000-042-180 | 100 | |
| 61 | Щеткодержатель (пара) | N000-019-830 | 169.07 | |
| 62 | Щетка графитовая (пара) 7x18x21 | N000-019-831 | 536.47 | |
| 64 | Крышка щеткодержателя | N000-037-272 | 124 | |
| 65 | Корпус средняя часть | N000-042-181 | 730 | |
| 66 | Блок электронный KJC-150 13A 250V 5E4 | N000-042-182 | 2 190 | |
| 68 | Кнопка фиксации поворота рукоятки | N000-035-604 | 101.03 | |
| 69 | Пружина | N000-019-874 | 350 | |
| 70 | Конденсатор 0.47uF | N000-017-164 | 200 | |
| 71 | Выключатель S230B 12(12)A 250V ~ 5E4 | V000-003-265 | 600 | |
| 75 | Рукоятка правая часть | N000-037-286 | 890.91 | |
| 76 | Рукоятка левая часть | N000-037-287 | 890.91 | |
| 78 | Шнур сетевой Rubber 2x1,5mm2 3m | U099-004-008-3 | 404.12 | |
| 79 | Гайка-барашек M8 | N000-042-183 | - | |
| 81 | Основание | N000-042-191 | 2 950 | |
| 82 | Трубка для воды D10хd7 | N000-042-184 | - | |
| 83 | Шланг входной D10хd7хL1000 | N000-042-185 | - | |
| 84 | Коннектор быстросъемный | N000-042-186 | 570 | |
| 85 | Ключ гаечный 17мм | N000-042-187 | - | |
| 86 | Зажим | N000-042-188 | - | |
| 87 | Кольцо уплотнительное | N000-042-189 | - | |
| 88 | Штифт резиновый | N000-037-266 | 100 | |
