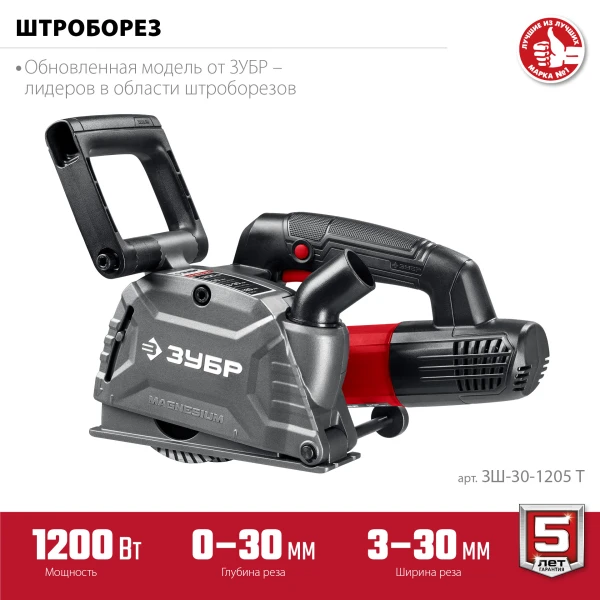

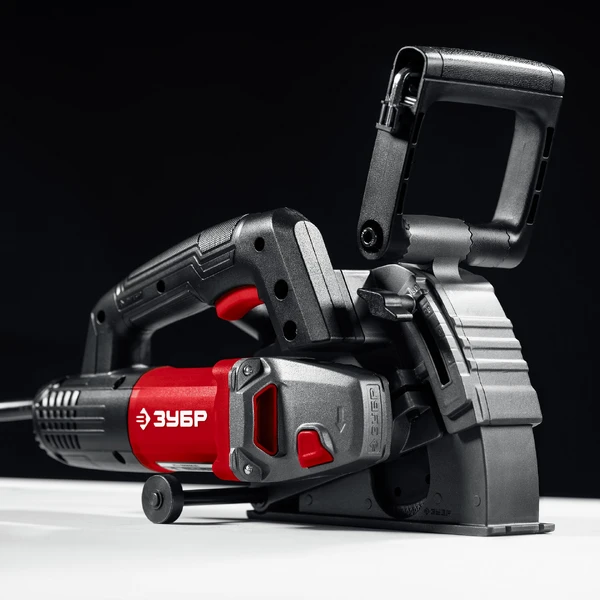

ЗУБР d 125 мм, 1200 Вт, 30 мм, штроборез (бороздодел) (ЗШ-30-1205 Т)
Улучшенная модель в линейке бытовых штроборезов ЗУБР. Идеально подходит для выполнения штроб в кирпиче, пенобетоне и легком бетоне для прокладки проводки и труб. Мощный двигатель позволяет резать без перегрузки изделия и потери скорости. Надежный хват двумя руками с удобным включением, регулируемой рукояткой и погружная система дисков для удобства работы
Преимущества
- Компактная и маневренная модель, наиболее эффективна на кирпичных поверхностях
- Основная рукоятка со встроенным выключателем - удобное включение при надежном хвате
- Система выключения при перегрузке для защиты двигателя
- Бесступенчатая регулировка глубины пропила с удобной шкалой и фиксацией без инструмента
- Простая регулировка ширины штробы с шагом 3 мм с помощью наборных шайб
- Система погружения дисков - это удобное начало работы с плавным введением дисков в контакт с поверхностью
- Специально усиленный корпус редуктора для улучшения теплоотвода и обеспечения прочности самого нагруженного узла

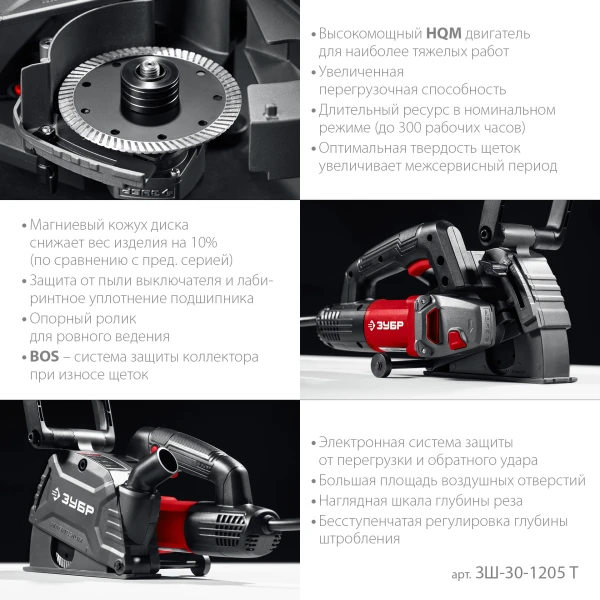

- Кожух дисков из магниевого сплава - более прочная конструкция при существенно сниженном весе
- Пылезащита важных узлов (ротора, подшипников, выключателя) обеспечивает изделию надежность и долгий срок службы

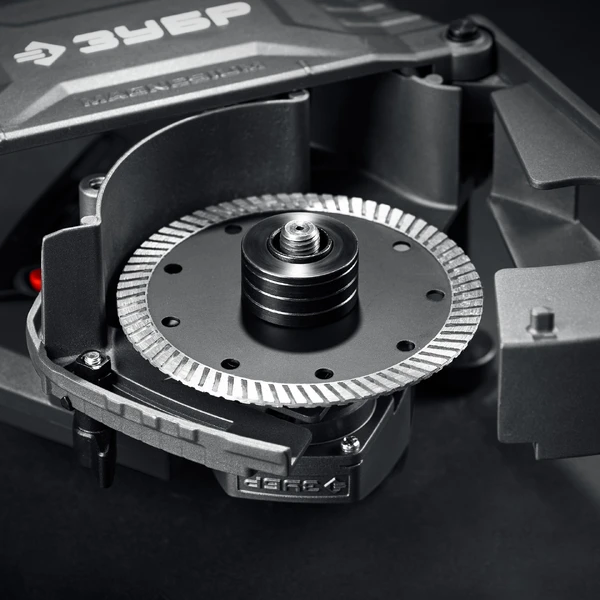

- Удобная блокировка шпинделя для легкой замены дисков
- Закрывающий зону работы подпружиненный кожух предотвращает разброс продуктов реза при любой глубине штробы
- Эффективное пылеудаление благодаря возможности подключения пылесоса (диаметр подключения 32мм, совместимо с пылесосами ЗУБР серии ПУ-хх)
- Возможность резки при установке только одного диска

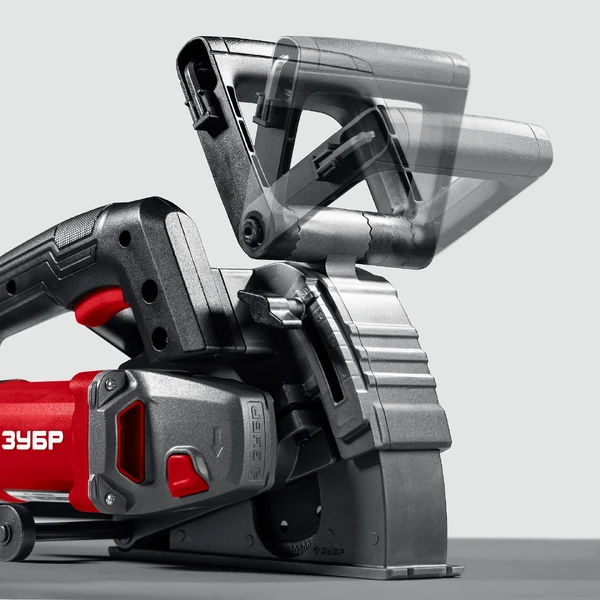

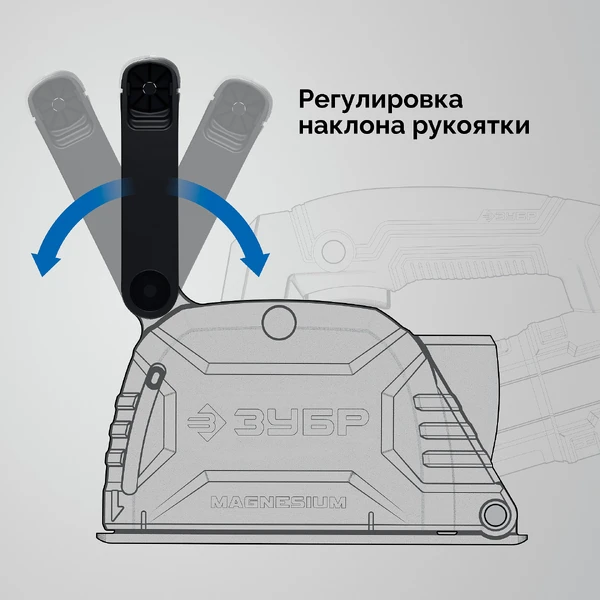

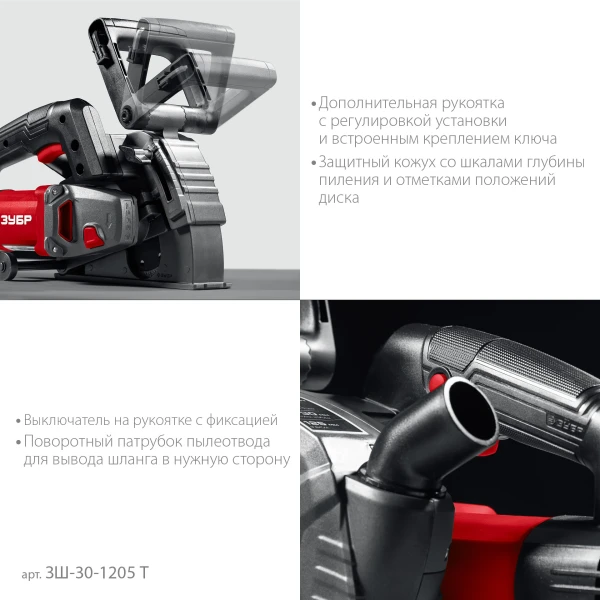

- Дополнительная рукоятка, регулируемая по углу наклона, для надежного хвата
- Специальная конструкция щеткодержателя, предотвращающая повреждение коллектора при полном износе щеток
Использование
Для штробления и резки канавок в бетонных и кирпичных поверхностях
| Частота вращения шпинделя, об/мин | 8800 |
| Защита от перегрузки | есть |
| Габариты, см | 48x20x24 |
| Масса изделия, кг | 4.6 |
| Масса в упаковке, кг | 6 |
| Гарантия | 60 |
| Плавный пуск | нет |
| Поддержание постоянных оборотов под нагрузкой | нет |
| Диаметр диска, мм | 125 |
| Мощность, Вт | 1200 |
| Напряжение, В/Гц | 230 / 50 |
| Длина кабеля, м | 2 |
| Кейс | нет |
| Диаметр посадочного отверстия, мм | 22.2 |
| Ширина паза, мм | 3-30 |
| Глубина реза, мм | 0-30 |
| Количество рабочих дисков, шт | 2 |
| Регулировка частоты вращения | нет |
| Пылезащита | есть |
| Антивибрационная защита | нет |
| Патрубок подключения пылесоса | есть |
| Диаметр патрубка внутренний, мм | 32 |
| Работа с подачей воды | нет |
| Тип упаковки | коробка картонная |

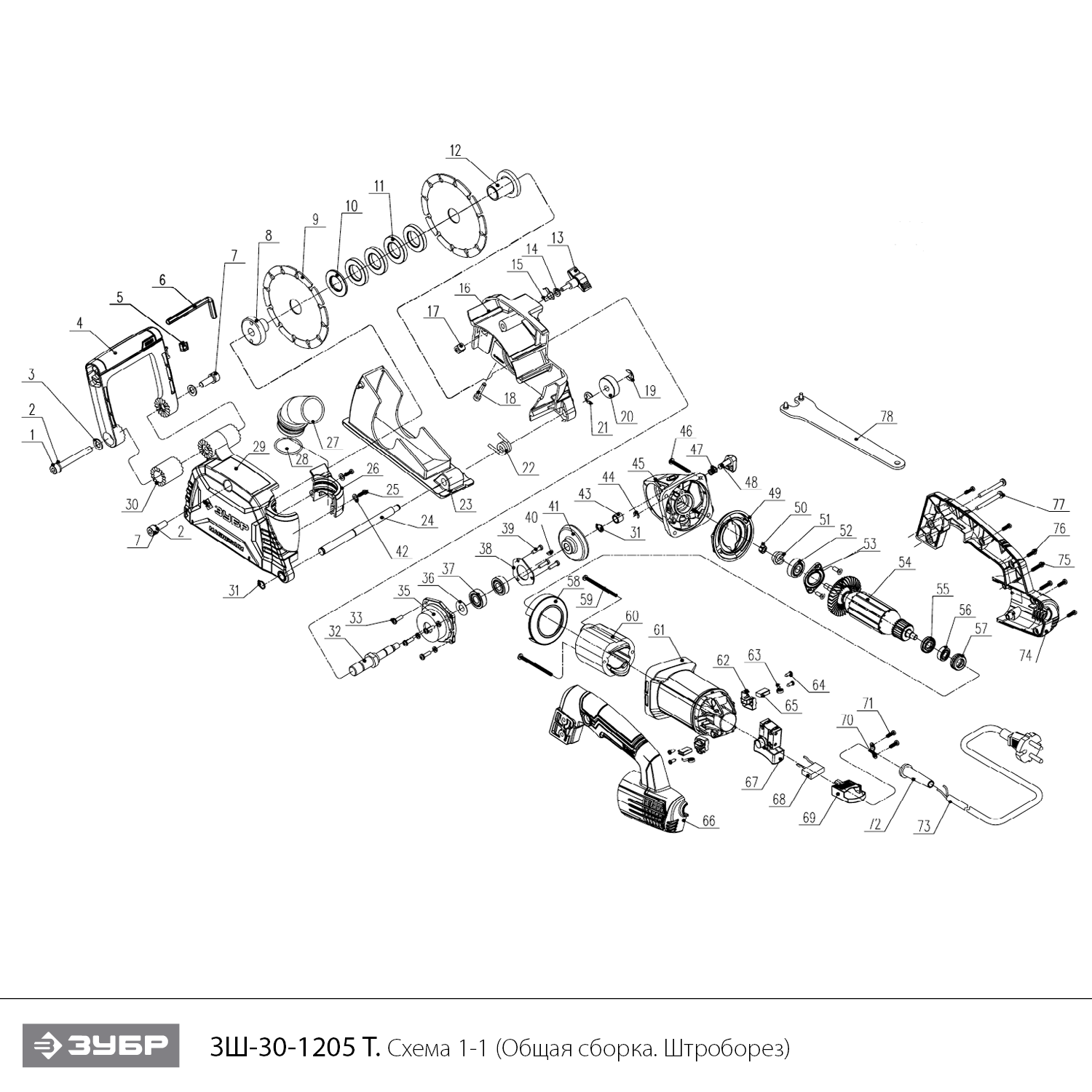

Схема сборки и запчасти ЗУБР d 125 мм, 1200 Вт, 30 мм, штроборез (бороздодел) (ЗШ-30-1205 Т)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Винт M8x55 | N000-027-327 | 140.51 | |
| 2 | Шайба гровер D8 | N000-013-932 | 102 | |
| 3 | Шайба D8 | N000-020-872 | 103.05 | |
| 4 | Рукоятка | N000-027-328 | 397.14 | |
| 5 | Пружина | N000-027-329 | 117.1 | |
| 6 | Ключ имбусовый 6mm | N000-022-389 | 178.35 | |
| 7 | Винт M8x20 | N000-013-938 | 102 | |
| 8 | Гайка зажимная | N000-027-330 | 216.17 | |
| 10 | Фланец d22хD40хH3 | N000-027-332 | 126.48 | |
| 11 | Шайба промежуточная d22хD40хH6 | N000-027-333 | 126.48 | |
| 12 | Шайба прижимная | N000-027-334 | 302.64 | |
| 13 | Винт-барашек | N000-027-335 | 152.64 | |
| 14 | Шайба D6 | N000-020-869 | 102 | |
| 15 | Упор | N000-027-336 | 183.43 | |
| 16 | Кожух диска внутренний | N000-041-310 | - | |
| 17 | Гайка M6 | N000-013-840 | 102 | |
| 19_21_31 | Кольцо стопорное D10 | N000-020-839 | 102 | |
| 20 | Ролик | N000-027-338 | 117.1 | |
| 22 | Пружина | N000-027-340 | 102 | |
| 23 | Кожух подвижный | N000-041-311 | - | |
| 24 | Ось | N000-027-342 | 4 122.06 | |
| 25 | Винт M4х20 | N000-023-857 | 102 | |
| 26 | Прижим патрубка | N000-041-308 | - | |
| 27 | Патрубок | N000-027-344 | 1 712.71 | |
| 28 | Кольцо уплотнительное D30х2 | N000-042-058 | - | |
| 29 | Кожух диска наружный | N000-041-309 | - | |
| 30 | Блок промежуточный | N000-027-347 | 102 | |
| 32 | Шпиндель | N000-027-361 | 252.21 | |
| 35 | Крышка корпуса редуктора | N000-027-349 | 468.37 | |
| 36 | Шайба защитная | N000-019-882 | - | |
| 37 | U009-600-0RS | 330.31 | | |
| 38 | Фиксатор подшипника шпинделя | N000-027-350 | - | |
| 40 | Шпока сегментная 3х10 | N000-042-059 | - | |
| 41 | Шестерня ведомая | N000-042-060 | 387.6 | |
| 43 | Подшипник роликовый HK0810 (12x8x10) | N000-042-061 | 112.2 | |
| 44 | Кольцо стопорное D5 Е-образное | N000-019-838 | 110.16 | |
| 45 | Корпус редуктора | N000-041-312 | - | |
| 47 | Стопор D7x25.6 | U503-140-022 | 124.5 | |
| 48 | Штифт блокировки вала с кнопкой в сборе D7x25,6мм (V.3) | N000-019-888 | 184.27 | |
| 49 | Диффузор | N000-042-062 | - | |
| 50 | Гайка M6 | N000-042-063 | - | |
| 51 | Шестерня ведущая | N000-042-064 | 193.8 | |
| 52 | Подшипник шариковый 629-2Z (26х9х8) OG | U009-629-RS0 | 317.22 | |
| 53 | Кожух защитный D125 | N000-035-583 | 515.25 | |
| 54 | Ротор КД | N000-042-065 | 2 254.2 | |
| 55 | Кольцо пылезащитное | N000-042-066 | 122.4 | |
| 56 | Подшипник шариковый 607-2Z (19х7х6) | U304-570-018 | 309.15 | |
| 57 | Втулка подшипника 607 резиновая | N000-029-085 | 166.89 | |
| 58 | Диффузор | N000-042-067 | - | |
| 60 | Статор КД | N000-042-068 | 1 836 | |
| 61 | Корпус двигателя | N000-041-306 | - | |
| 62 | Щеткодержатель в сборе с пружиной (пара) | N000-042-069 | 220 | |
| 65 | Щетка графитовая (пара) 5х11х16 | N000-042-070 | 150 | |
| 66.C | Рукоятка в сборе правая и левая часть (EV66.74) | N000-041-307 | - | |
| 67 | Выключатель HAOLIN HL-8A 8(8)A 5E4 | N000-042-071 | 316.2 | |
| 68 | Конденсатор 0.33uF~250V | N000-022-867 | - | |
| 69 | Блок электронный | N000-042-072 | 1 132.2 | |
| 70 | Прижим шнура | U253-120-047 | 103.05 | |
| 73 | Шнур сетевой ZUBR PVC H05VV-F 2x1мм2 3м | V000-006-375 | 309.15 | |
