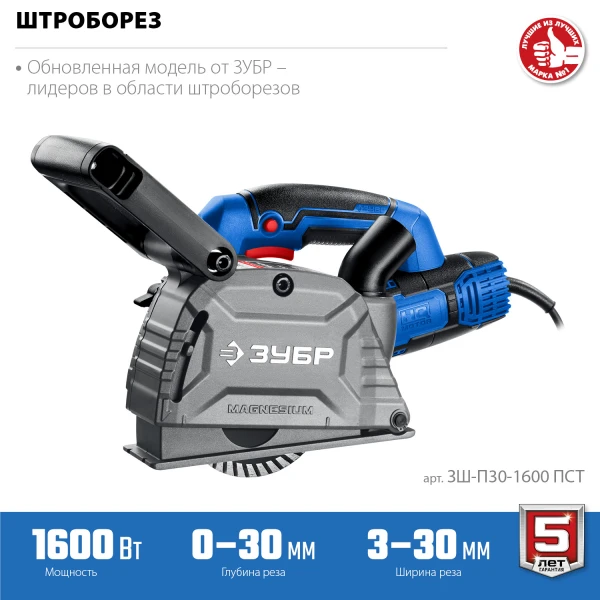

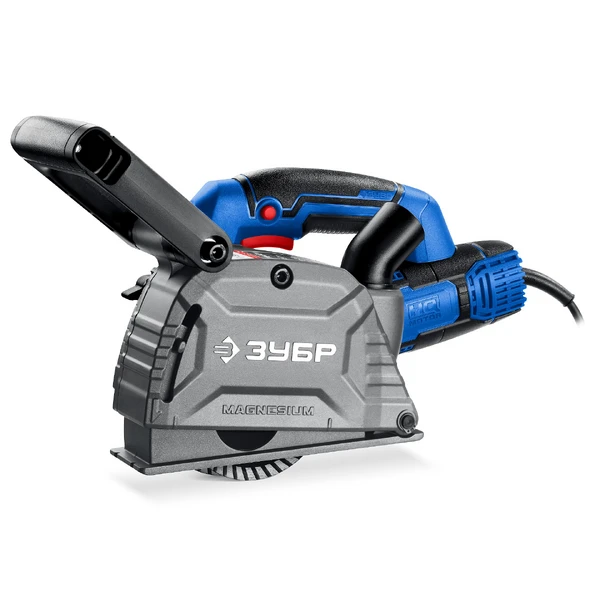

ЗУБР d 125 мм, 1600 Вт, 30 мм, штроборез (бороздодел), Профессионал (ЗШ-П30-1600 ПСТ)

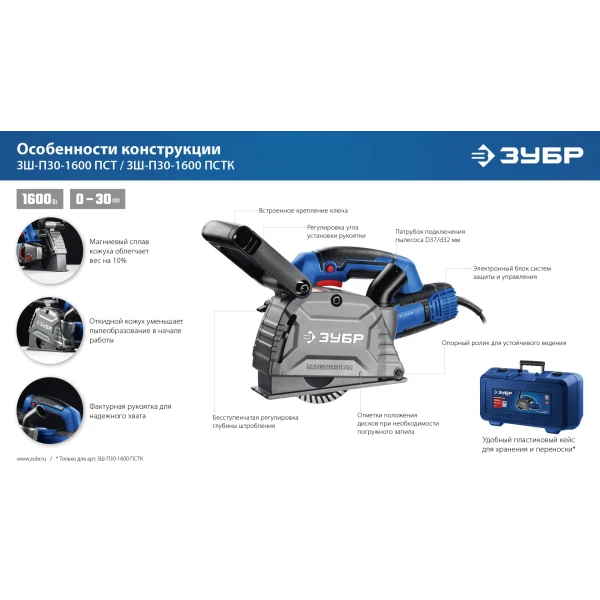

Профессиональный инструмент с мощным двигателем для выполнения штроб глубиной до 30 мм в кирпиче и легких бетонах. Оснащен всеми современными электронными системами (плавный пуск, константная электроника, защита от перегрузки) для безопасности и большей производительности. Полная пылезащита всех узлов и комплектующие высокого класса гарантируют надежность
Преимущества
- Компактная, но мощная модель для производительного реза легкого бетона
- Мощный двигатель 1600 Вт позволяет выполнять штробы на полную глубину с максимальной скоростью
- Самые необходимые электронные системы для безопасности и лучшего качества работы:
- плавный пуск позволяет раскручивать мощный двигатель без рывка и пусковой перегрузки,
- защита от повторного пуска при восстановлении напряжения,
- поддержание оборотов помогает работать без потери производительности при любой нагрузке,
- защита от перегрузки предохраняет оператора и изделие при заклини - Полная пылезащита всех узлов обеспечивает изделию надежность и долгий срок службы:
- подшипники с резиновыми крышками и их лабиринтная защита,
- полная заливка обмоток статора и ротора, бронирование ротора капроновой сеткой,
- пылезащищенный выключатель - Основная рукоятка со встроенным выключателем - удобное включение при надежном хвате
- Бесступенчатая регулировка глубины пропила с удобной шкалой и фиксацией без инструмента

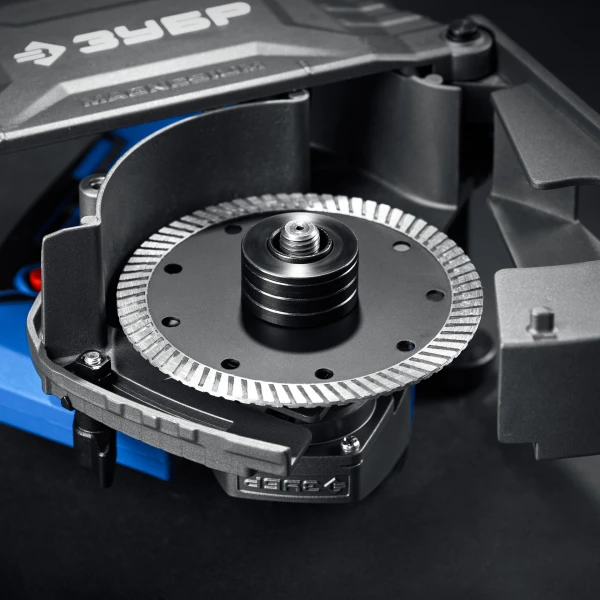

- Простая регулировка ширины штробы с шагом 3 мм с помощью наборных шайб
- Система погружения дисков - удобное начало работы с плавным введением дисков в контакт с поверхностью
- Корпус редуктора и кожух дисков из магниевого сплава - более прочная конструкция при существенно сниженном весе
- Специально усиленный корпус редуктора для улучшения теплоотвода и обеспечения прочности самого нагруженного узла
- Удобная блокировка шпинделя для легкой замены дисков
- Закрывающий зону работы подпружиненный кожух предотвращает разброс продуктов реза при любом погружении дисков

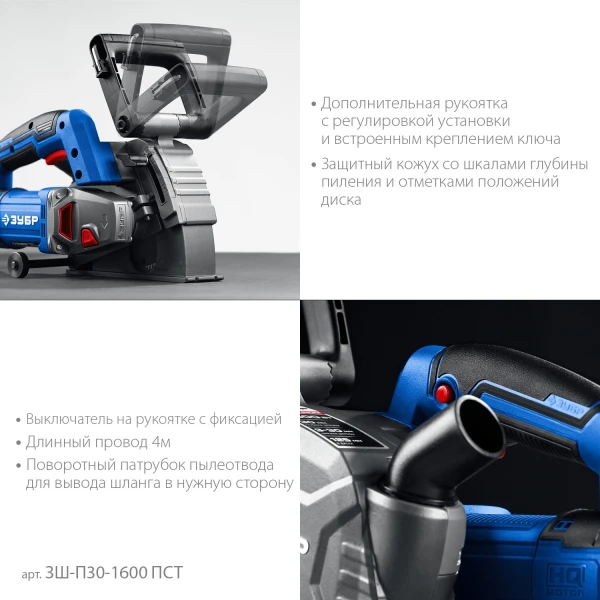

- Эффективное пылеудаление благодаря возможности подключения пылесоса (диаметр подключения 32мм, совместимо с пылесосами ЗУБР серии ПУ-хх)
- Возможность резки при установке только одного диска

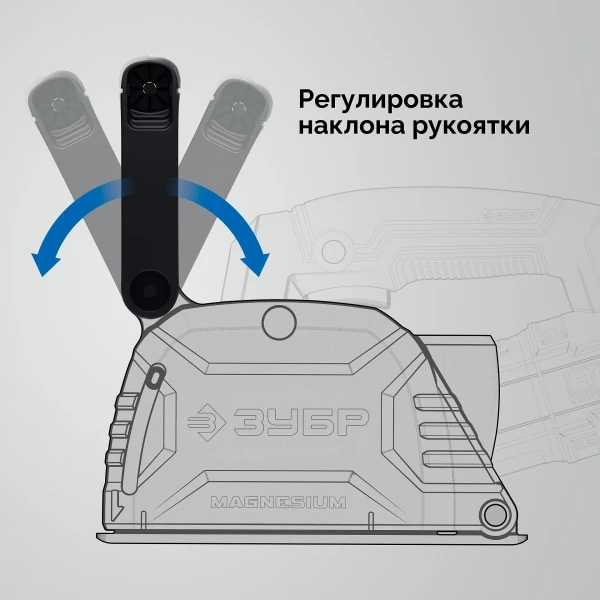

- Дополнительная рукоятка, регулируемая по углу наклона, для надежного хвата
- Специальная конструкция щеткодержателя, предотвращающая повреждение коллектора при полном износе щеток
Использование
Для штробления и резки канавок в бетонных и кирпичных поверхностях

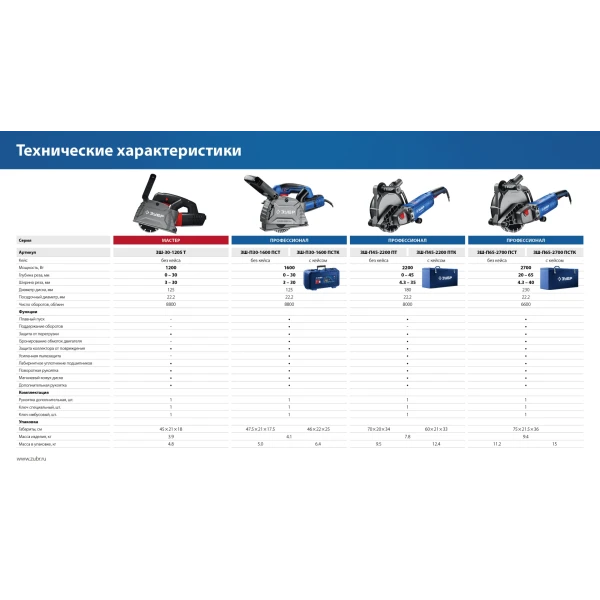

| Частота вращения шпинделя, об/мин | 8800 |
| Защита от перегрузки | есть |

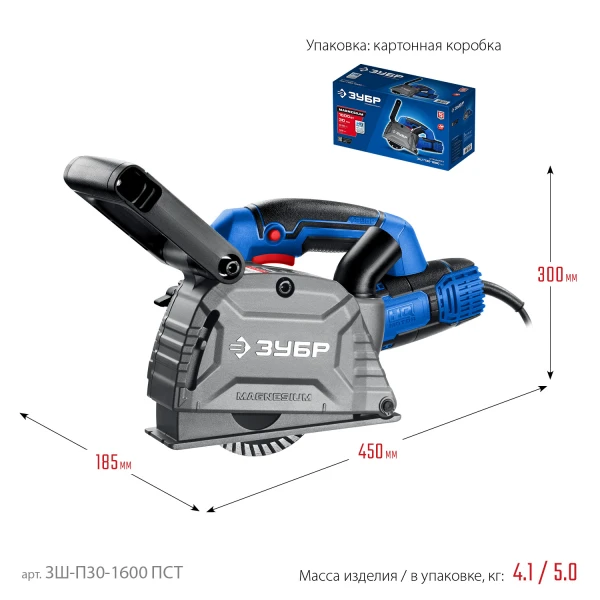

| Габариты, см | 48x20x23 |
| Масса изделия, кг | 4.6 |
| Масса в упаковке, кг | 6 |
| Гарантия | 60 |
| Плавный пуск | есть |
| Поддержание постоянных оборотов под нагрузкой | есть |
| Диаметр диска, мм | 125 |
| Мощность, Вт | 1600 |
| Напряжение, В/Гц | 230 / 50 |
| Длина кабеля, м | 4 |
| Кейс | нет |
| Диаметр посадочного отверстия, мм | 22.2 |
| Ширина паза, мм | 3-30 |
| Глубина реза, мм | 0-30 |
| Количество рабочих дисков, шт | до 2 |
| Регулировка частоты вращения | нет |
| Пылезащита | есть |
| Антивибрационная защита | нет |
| Патрубок подключения пылесоса | есть |
| Диаметр патрубка внутренний, мм | 32 |
| Работа с подачей воды | нет |
| Тип упаковки | коробка картонная |
| Защита от повторного пуска | есть |

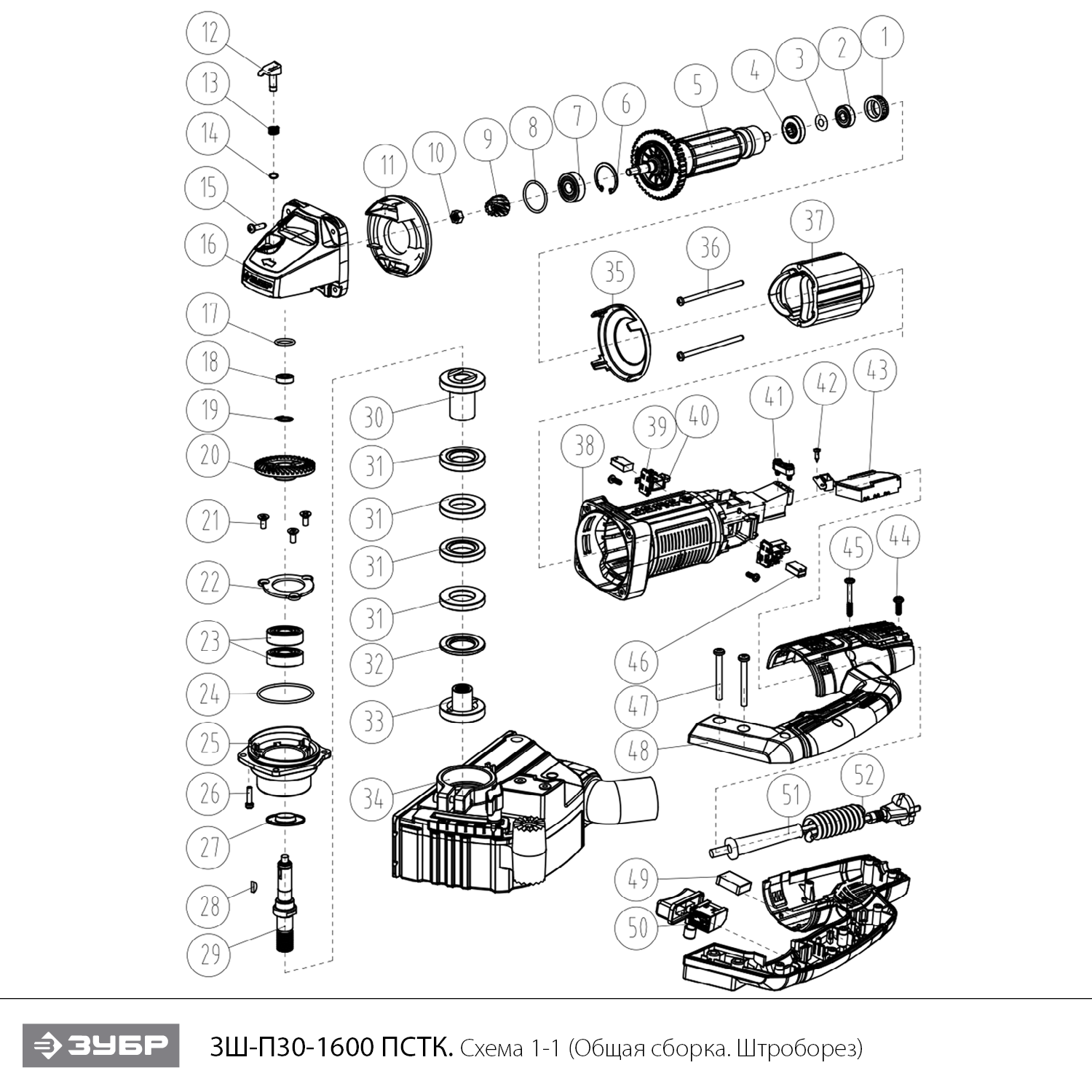

Схема сборки и запчасти ЗУБР d 125 мм, 1600 Вт, 30 мм, штроборез (бороздодел), Профессионал (ЗШ-П30-1600 ПСТ)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Втулка подшипника 627 резиновая | U253-850-031 | 101.03 | |
| 2 | Подшипник шариковый 627-2RS (22х7х7) Outdo | N000-009-193 | 264.91 | |
| 3 | Прокладка D18хd7х0.3 | N000-042-073 | - | |
| 4 | Кольцо магнитное D24.5хd7х7.5 | N000-042-074 | 180 | |
| 5 | Ротор КД | N000-042-075 | 1 729 | |
| 6 | Кольцо стопорное D26 | N000-017-189 | - | |
| 7 | Подшипник шариковый 629-2RS (26х9х8) Outdo | U206-210-042 | 404.12 | |
| 8 | Кольцо уплотнительное D25х2 | N000-029-088 | 102 | |
| 9 | Шестерня ведущая | N000-042-076 | 110 | |
| 10 | Гайка М6 | N000-023-515 | - | |
| 11 | Дефлектор | N000-029-090 | 100 | |
| 12 | Кнопка стопора | N000-029-091 | 100 | |
| 13 | Пружина стопора D9xh9 | N000-029-092 | 100 | |
| 14 | Кольцо стопорное D4.7хd0.8 | N000-029-094 | 102 | |
| 16 | Корпус редуктора | N000-042-077 | 680 | |
| 17 | Кольцо уплотнительное D14хd2 | N000-029-095 | 102 | |
| 18 | Подшипник шариковый 696-2Z (15х6х5) OEPECE | U009-696-RS0 | 137.75 | |
| 19 | Кольцо стопорное D12 Е-образное | UM06-000-012 | 101.03 | |
| 20 | Шестерня ведомая | N000-042-078 | 330 | |
| 22 | Прижим подшипника | N000-042-079 | - | |
| 23 | Подшипник шариковый 6201-2RS (32х12х10) C&U | N000-017-110 | 425.61 | |
| 24 | Кольцо уплотнительное D54.5хd1.3 | N000-014-405 | 100 | |
| 25 | Крышка корпуса редуктора | N000-042-080 | 370 | |
| 27 | Пыльник | N000-029-099 | 100 | |
| 28 | Шпонка 3х3.7х10 | N000-029-100 | 102 | |
| 29 | Шпиндель | N000-042-081 | 230 | |
| 30 | Втулка посадочная | N000-042-082 | 160 | |
| 31 | Шайба промежуточная 6мм | N000-042-083 | 120 | |
| 32 | Фланец посадочный 3мм | N000-042-084 | 110 | |
| 33 | Втулка наружная | N000-042-085 | 160 | |
| 34 | Кожух диска | N000-042-086 | 6 590 | |
| 35 | Диффузор | N000-029-107 | 100 | |
| 36 | Саморез ST4x45 | N000-018-360 | - | |
| 37 | Статор КД | N000-042-087 | 1 340 | |
| 38 | Корпус двигателя | N000-042-093 | 570 | |
| 39 | Щеткодержатель | N000-029-109 | 202.06 | |
| 40 | Пружина щетки | N000-029-111 | - | |
| 43 | Блок электронный | N000-042-088 | 1 770 | |
| 46 | Щетка графитовая (пара) 6х11х17.5 | N000-042-089 | 250 | |
| 48 | Рукоятка в сборе (левая и правая часть) | N000-042-090 | 1 120 | |
| 49 | Конденсатор 0.22uF | N000-019-847 | - | |
| 50 | Выключатель FA2-8/1BDW 8(8)A | N000-042-091 | 510 | |
| 51 | Воротник шнура | N000-029-117 | 202.06 | |
| 52 | Шнур сетевой H05RN-F Rubber 2х1.0мм2 4м | N000-042-092 | 550 | |
