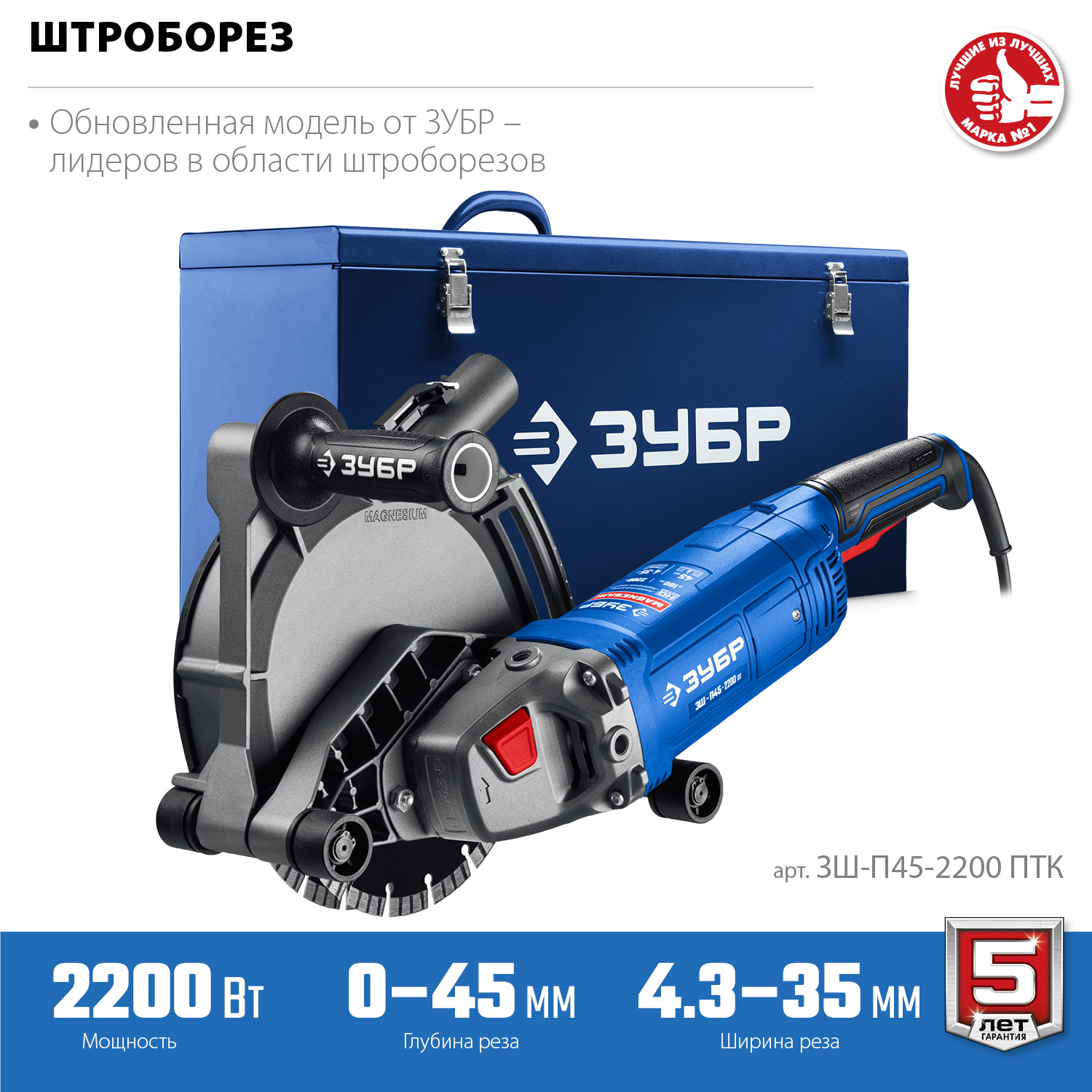

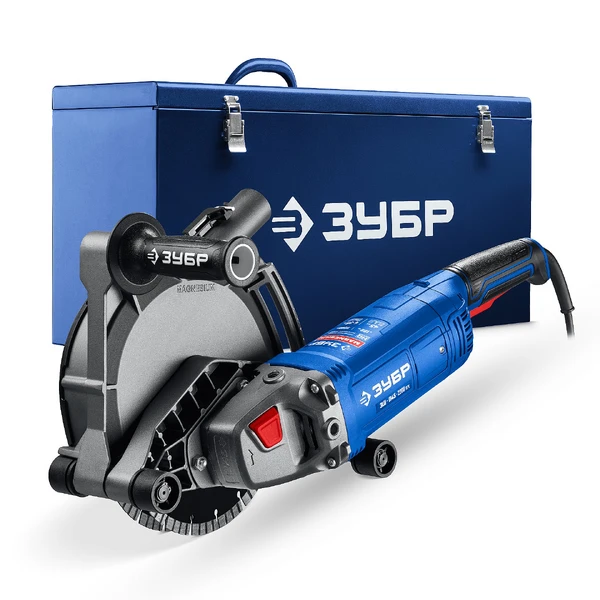

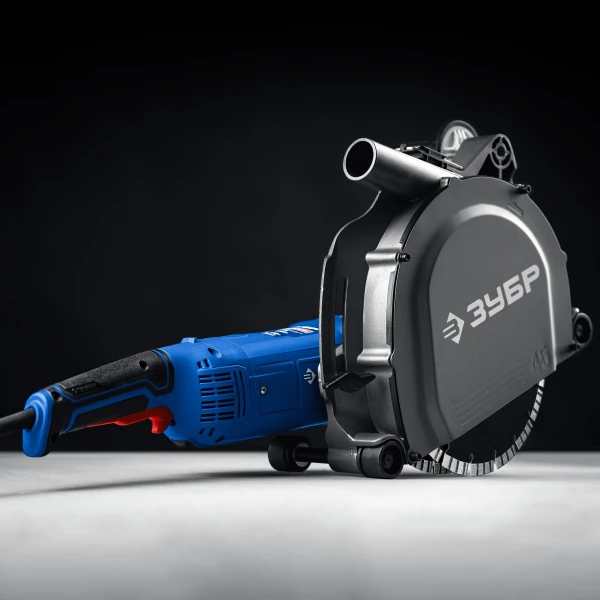

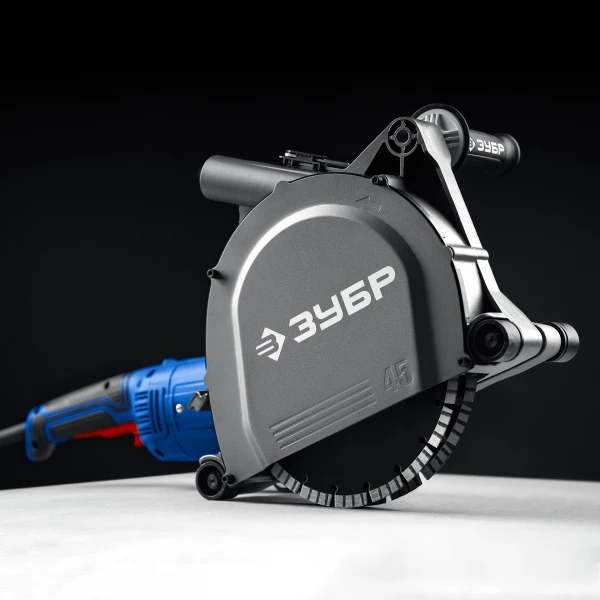

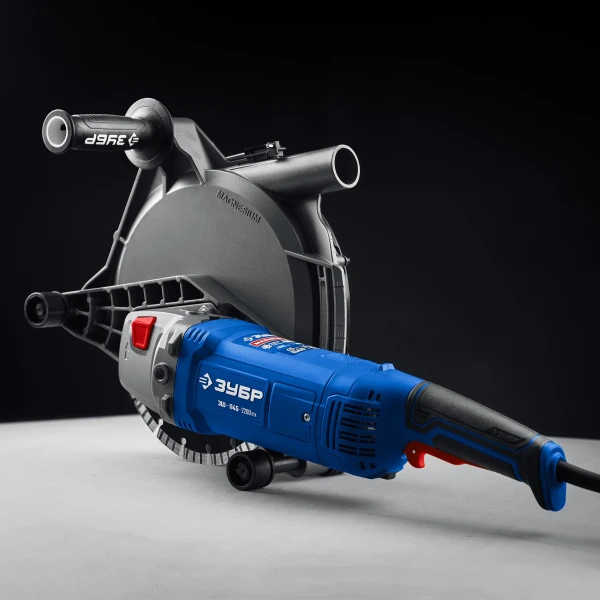

ЗУБР d 180 мм, 2200 Вт, 45 мм, штроборез (бороздодел), метал. ящик, Профессионал (ЗШ-П45-2200 ПТК)
Мощная модель в серии профессиональных штроборезов ЗУБР для выполнения штроб в бетонах разных марок. Быстрый рез на глубину до 45 мм благодаря увеличенной мощности двигателя. Эффективное пылеудаление исключает простои на проветривание пыли. Облегченный вес благодаря магниевому кожуху диска. МЕталлический кейс для хранения и переноски
Преимущества
- HQ-motor двигатель нового поколения более компактен при сохранении мощностных характеристик
- Плавный пуск позволяет раскручивать мощный двигатель без рывка и пусковой перегрузки
- Система защиты по току исключает термическое повреждение двигателя при перегрузках в работе
- FDP - полная защита основных узлов от пыли:
- ротор с капроновым бандажом и дополнительным слоем защитного лака,
- статор со специальным покрытием обмотки,
- пылезащищенный выключатель с ультразвуковой сваркой,

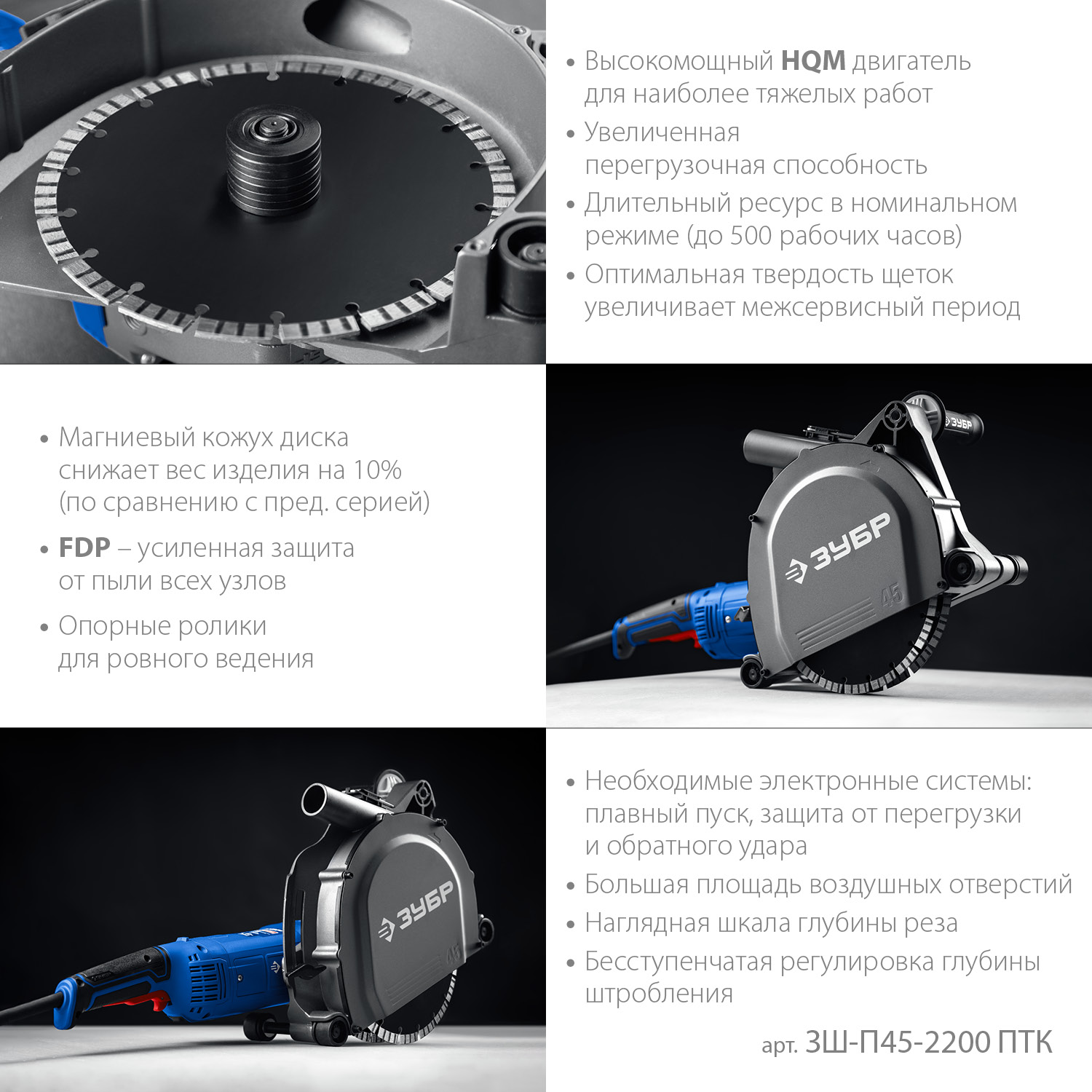

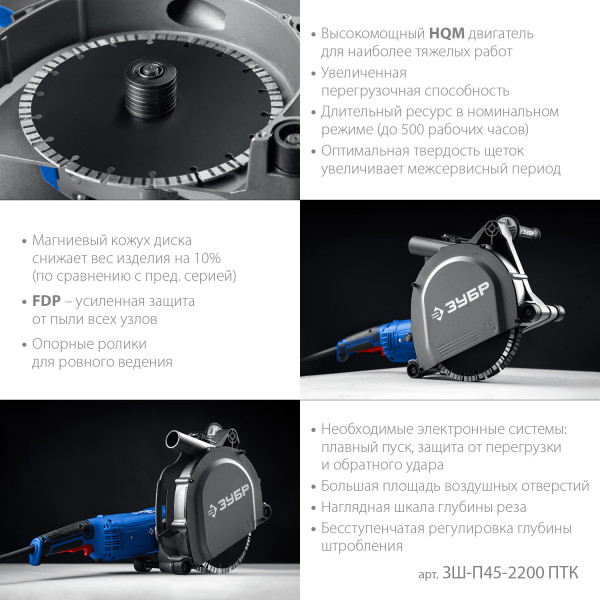

- лабиринтное уплотнение всех шариковых подшипников создает непроницаемый для пыли воздушный барьер - Кожух диска из магниевого сплава существенно облегчает вес изделия
- Бесступенчатая регулировка глубины пропила с удобной шкалой и фиксацией без инструмента

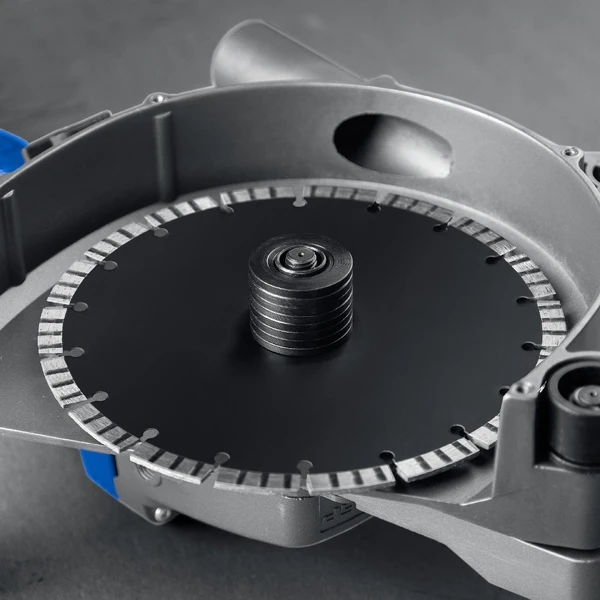

- Простая регулировка ширины штробы с шагом 4.3 мм с помощью наборных шайб
- Специально усиленный корпус редуктора для улучшения теплоотвода и обеспечения прочности самого нагруженного узла
- Удобная блокировка шпинделя для легкой замены дисков
- Эффективное пылеудаление благодаря возможности подключения пылесоса (диаметр патрубка 35мм, совместимо с пылесосами ЗУБР серии ПУ-хх)

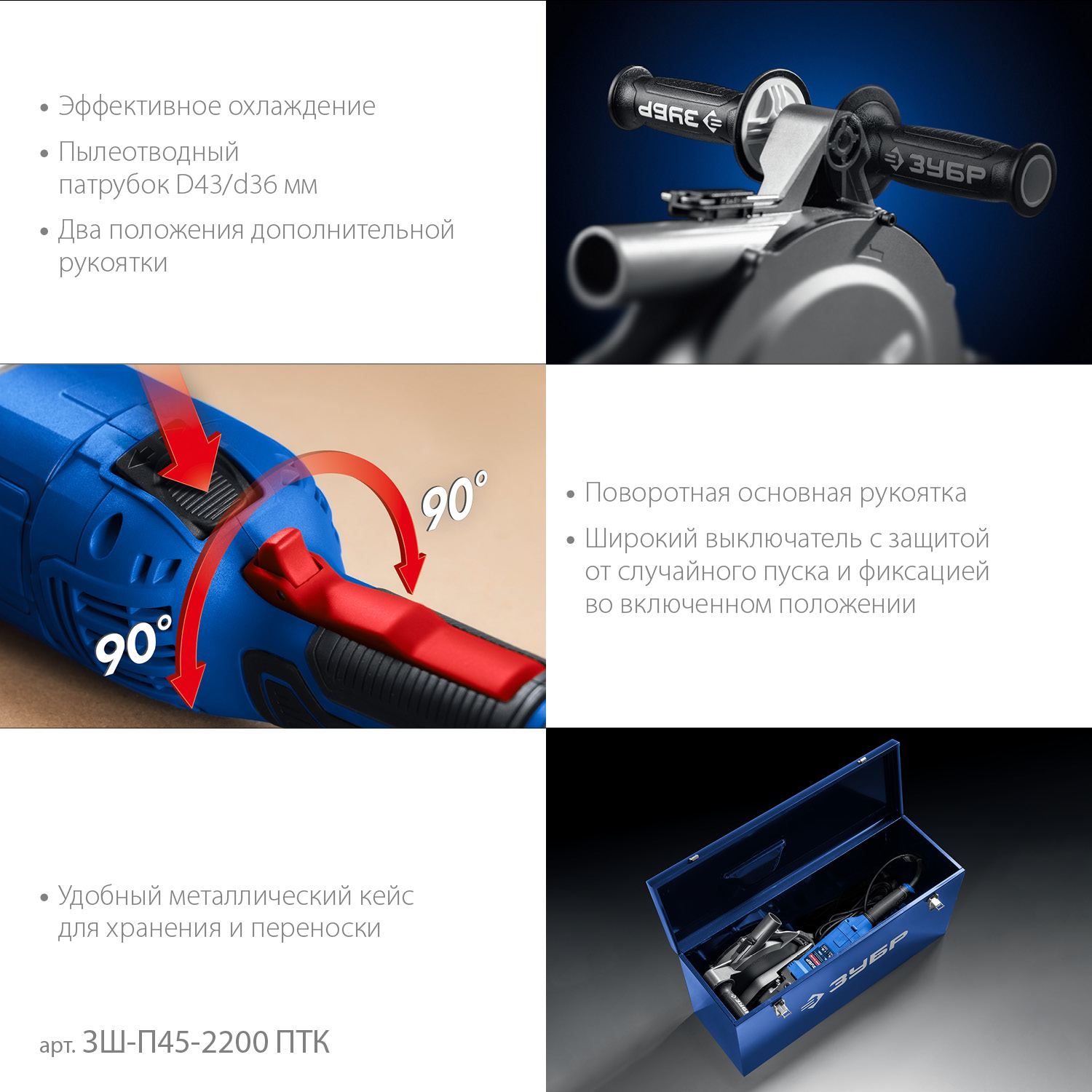

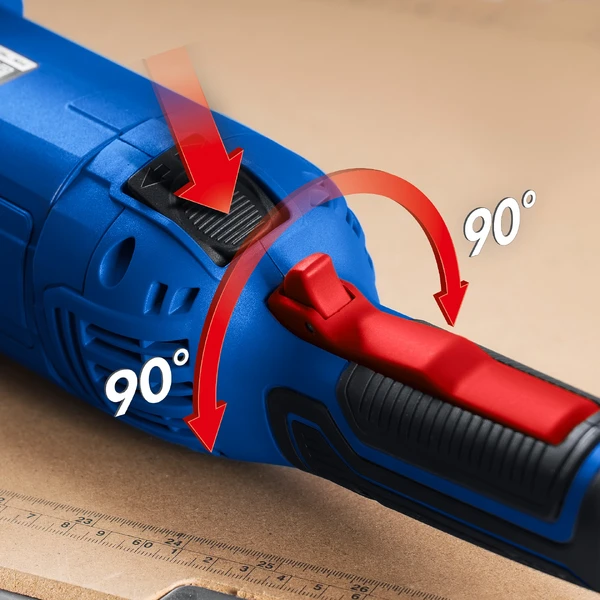

- Поворотная основная рукоятка для лучшего контроля во время работы
- Устойчивость и ровное движение по поверхности благодаря широко расставленным опорным роликам

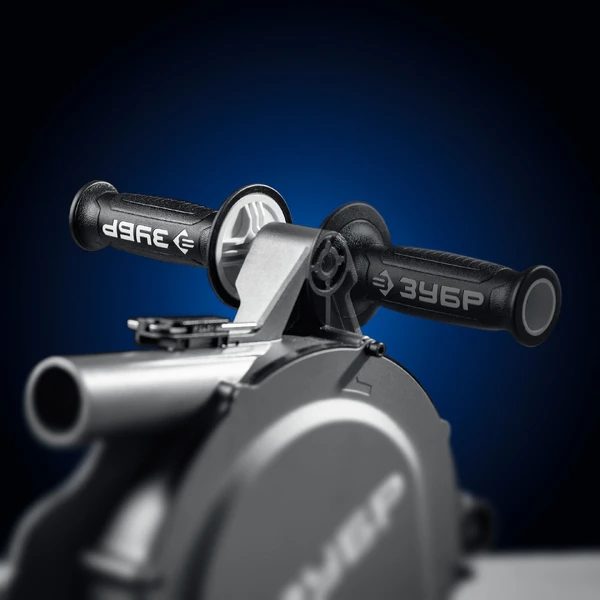

- Фирменная дополнительная рукоятка с мягкой накладкой для надежного хвата
- Выключатель с защитой от пыли, случайного включения и с фиксацией во включенном положении
- BOS - специальная конструкция щеткодержателя, предотвращающая повреждение коллектора при полном износе щеток
- Быстрая замена щеток

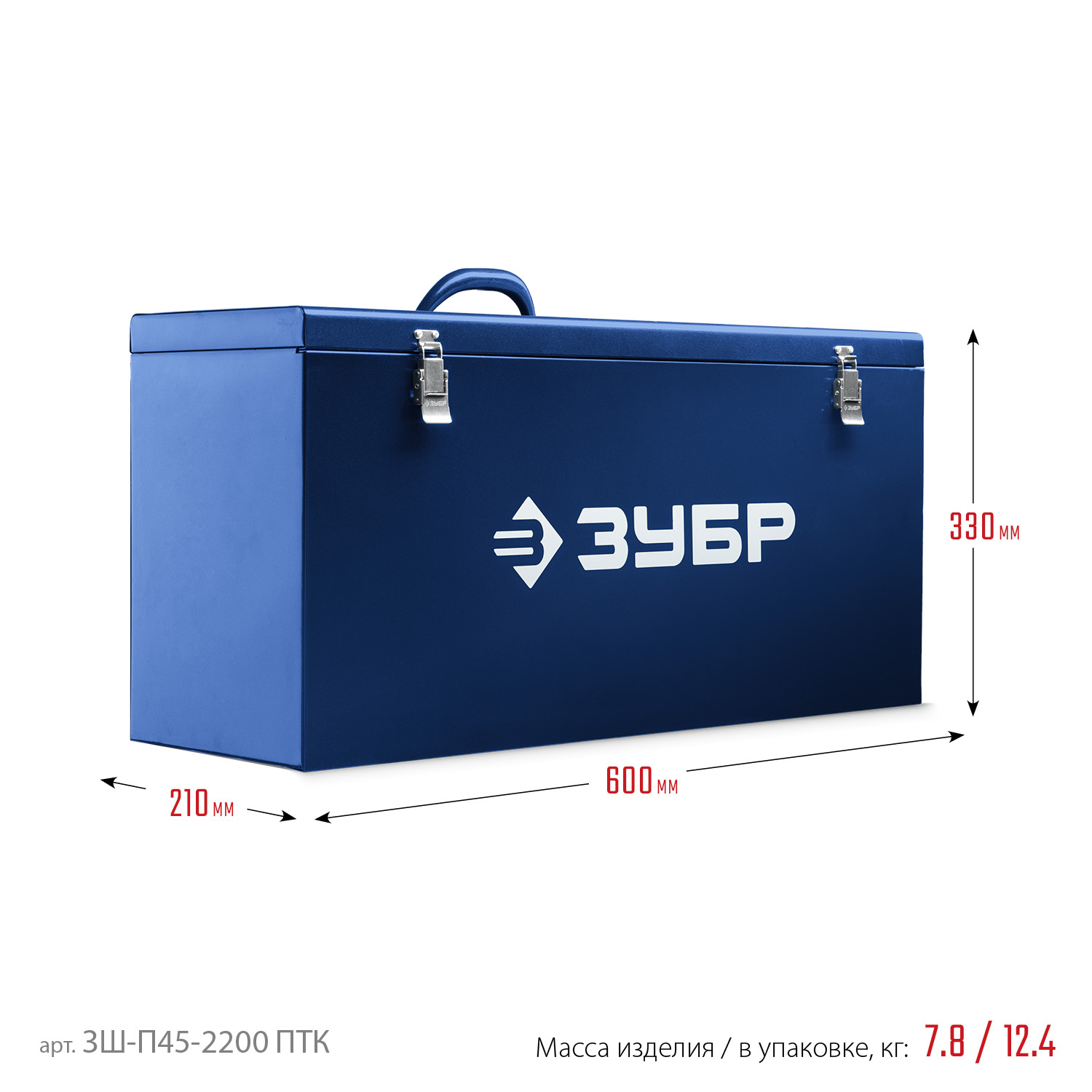

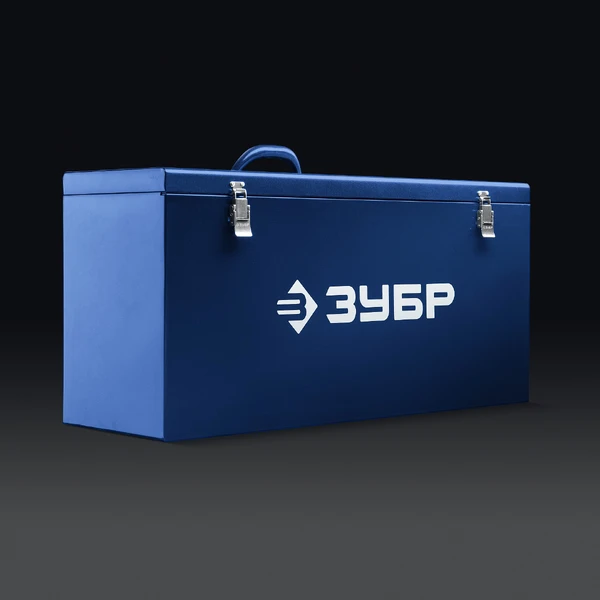

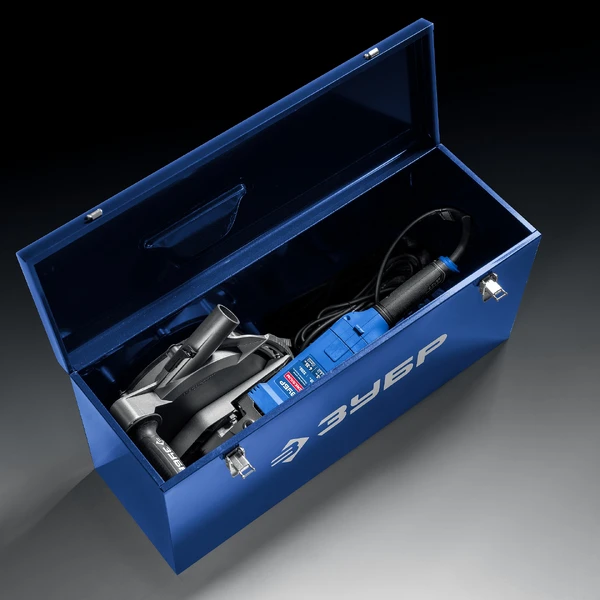

- Фирменный металлический кейс для удобного хранения и переноски
Использование
Для штробления и резки канавок в бетонных и кирпичных поверхностях
| Частота вращения шпинделя, об/мин | 8000 |
| Защита от перегрузки | есть |
| Габариты, см | 61x21.5x32 |
| Масса изделия, кг | 7.8 |
| Масса в упаковке, кг | 12.4 |
| Гарантия | 60 |
| Плавный пуск | есть |
| Поддержание постоянных оборотов под нагрузкой | нет |
| Диаметр диска, мм | 180 |
| Мощность, Вт | 2200 |
| Напряжение, В/Гц | 230 / 50 |
| Длина кабеля, м | 4 |
| Кейс | есть |
| Диаметр посадочного отверстия, мм | 22.2 |
| Ширина паза, мм | 4.3-35 |
| Глубина реза, мм | 0-45 |
| Количество рабочих дисков, шт | до 2 |
| Регулировка частоты вращения | нет |
| Пылезащита | есть |
| Антивибрационная защита | нет |
| Патрубок подключения пылесоса | есть |
| Диаметр патрубка внутренний, мм | 35 |
| Работа с подачей воды | нет |
| Тип упаковки | коробка картонная |
| Защита от повторного пуска | нет |

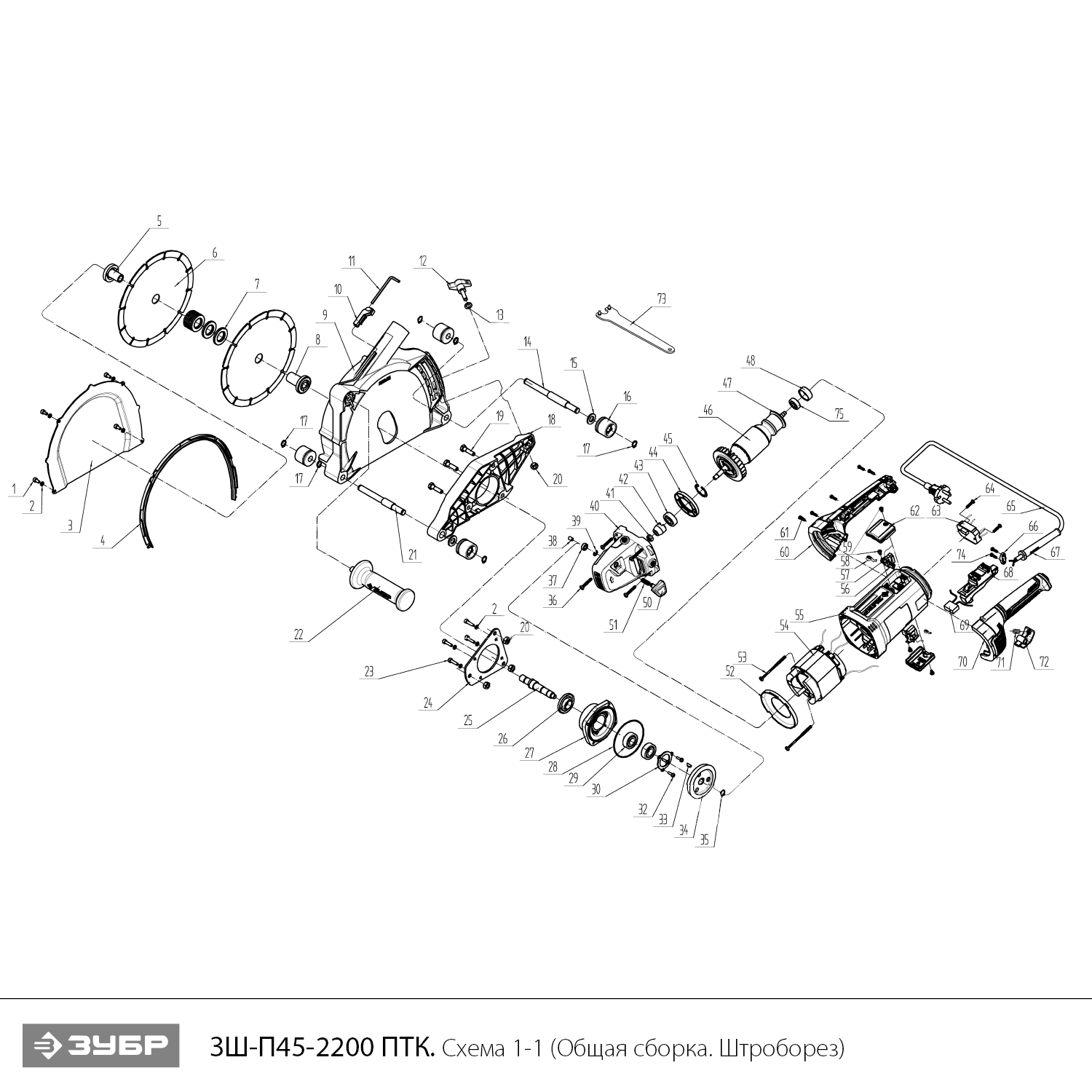

Схема сборки и запчасти ЗУБР d 180 мм, 2200 Вт, 45 мм, штроборез (бороздодел), метал. ящик, Профессионал (ЗШ-П45-2200 ПТК)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Винт M5x16 | N000-022-358 | 102 | |
| 2 | Шайба-гровер D5 | UM04-001-003 | 103.05 | |
| 3 | Крышка кожуха | N000-027-362 | - | |
| 4 | Прокладка кожуха | N000-027-363 | 241.79 | |
| 5 | Гайка зажимная | N000-027-364 | 215.3 | |
| 7 | Шайба промежуточная | N000-027-366 | 126.48 | |
| 8 | Шайба прижимная | N000-027-367 | 351.3 | |
| 9 | Основание кожуха | N000-027-368 | - | |
| 10 | Адаптер ключа | N000-027-369 | - | |
| 11 | Ключ имбусовый 4mm | N000-022-390 | - | |
| 12 | Винт-барашек | N000-027-370 | 206.1 | |
| 13_15 | Шайба D8 | N000-020-872 | 103.05 | |
| 14 | Ось | N000-027-371 | - | |
| 16 | Ролик | N000-027-372 | 510 | |
| 17 | Кольцо стопорное D12 | N000-020-841 | - | |
| 18 | Кронштейн поворотный | N000-040-986 | - | |
| 19 | Болт M8x25 | N000-027-374 | - | |
| 20 | Гайка M8 | N000-013-916 | 103.05 | |
| 21 | Ось | N000-027-375 | - | |
| 22 | Рукоятка дополнительная | N000-027-376 | 3 060 | |
| 23 | Винт M5x25 | UM01-000-045 | 103.05 | |
| 24 | Планка соединительная | N000-040-987 | 346.8 | |
| 25 | Шпиндель | N000-040-988 | 530.4 | |
| 26 | Кольцо пылезащитное | U503-181-009 | 206.1 | |
| 27 | Крышка корпуса редуктора | N000-040-989 | 601.8 | |
| 28 | Кольцо уплотнительное d60 mm | N000-040-990 | 122.4 | |
| 29 | Подшипник шариковый 6202-2RS (35x15x11) n/n | U009-620-2RS | 206.1 | |
| 30 | Фиксатор подшипника шпинделя D42xh2,2 | U253-235-013 | 103.05 | |
| 32 | Винт M5x19 | UM01-000-037 | 103.05 | |
| 33 | Шпонка сегментная 13x5x4 | U353-115-006 | 126.48 | |
| 34 | Шестерня ведомая D65x20 mm Z41 | N000-040-991 | 928.2 | |
| 35 | Кольцо разжимное D14 | UM06-001-006 | 103.05 | |
| 37 | Подшипник 619/8-2Z (8x19x6) | N000-040-992 | 183.6 | |
| 38 | Штифт резиновый | N000-037-266 | 102 | |
| 39 | Кольцо стопорное D6 Е-образное | UM06-000-013 | 126.48 | |
| 40 | Корпус редуктора | N000-040-993 | 1 264.8 | |
| 41 | Гайка M8 | N000-040-980 | - | |
| 42 | Шестерня ведущая Z10 | N000-040-994 | 428.4 | |
| 43 | Подшипник шариковый 6201-2RS (32х12х10) n/n | U009-620-1RS | 206.1 | |
| 44 | Кольцо защитное | N000-019-822 | 102 | |
| 45 | Кольцо стопорное сжимное D36 | UM06-002-009 | 103.05 | |
| 46 | Ротор КД | N000-040-995 | - | |
| 47 | Кольцо пылезащитное D29 | U503-181-030 | 126.48 | |
| 48 | Втулка подшипника 629 резиноваяD30x9 | U253-235-032 | 147.22 | |
| 50 | Кнопка стопора | N000-040-996 | 112.2 | |
| 51 | Пружина сжатия | N000-040-997 | 122.4 | |
| 52 | Диффузор | N000-037-269 | - | |
| 54 | Статор КД | N000-040-998 | - | |
| 55 | Корпус статора | N000-037-271 | 3 364.04 | |
| 56 | Щеткодержатель (пара) | N000-019-830 | 169.07 | |
| 57 | Щетка графитовая (пара) 7x18x21 | N000-019-831 | 536.47 | |
| 60 | Рукоятка правая часть | N000-037-273 | - | |
| 60C | Рукоятка в сборе EV(60,70) | N000-037-273-C | 734.4 | |
| 62 | Крышка щеткодержателя | N000-037-272 | 126.48 | |
| 63 | Блок электронный M36ZR180 | V000-004-644 | 1 111.8 | |
| 65 | Шнур сетевой Rubber 2x1,5mm2 3m | U099-004-008-3 | 412.2 | |
| 68 | Выключатель S230B 12(12)A 250V ~ 5E4 | V000-003-265 | 612 | |
| 69 | Конденсатор 0.47uF | N000-017-164 | 204 | |
| 70 | Рукоятка левая часть | N000-037-274 | - | |
| 71 | Пружина | N000-019-874 | 357 | |
| 72 | Кнопка фиксации поворота рукоятки | N000-035-604 | 103.05 | |
| 75 | Подшипник шариковый 629-2RS (26х9х8) Outdo | U206-210-042 | 412.2 | |
