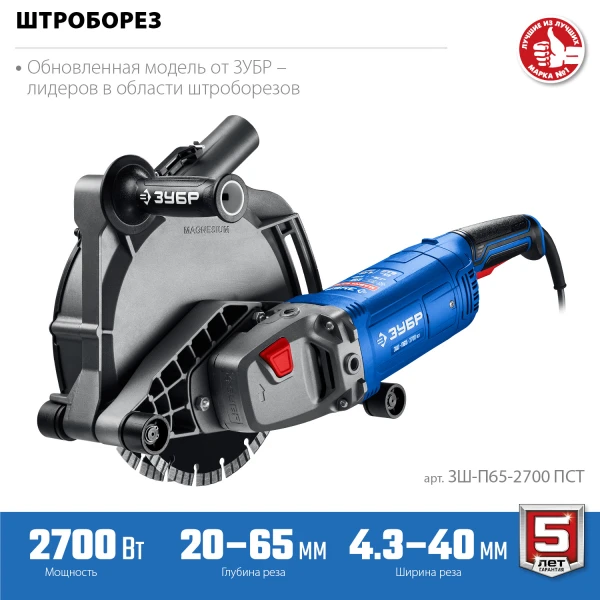

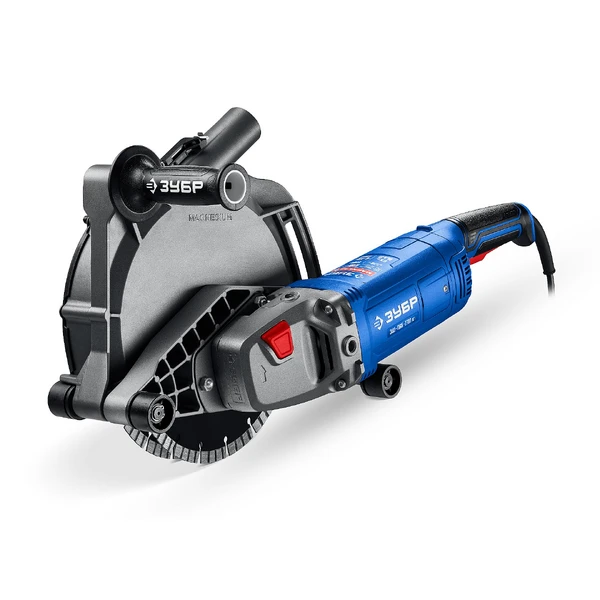

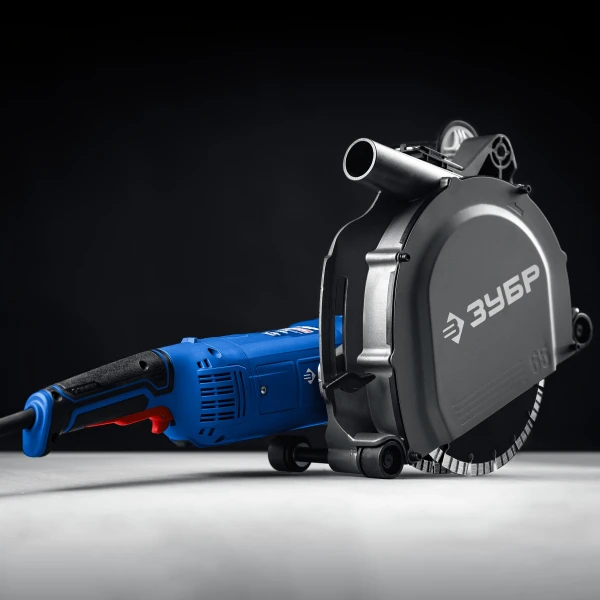

ЗУБР d 230 мм, 2700 Вт, 65 мм, штроборез (бороздодел), Профессионал (ЗШ-П65-2700 ПСТ)
Лидер в серии профессиональных штроборезов ЗУБР для выполнения штроб в наиболее прочных бетонах. Максимально возможная мощность, широкие пределы глубины (до 65 мм) и ширины реза, полный набор электронных вспомогательных и защитных систем, высочайший уровень надежности, эргономичная конструкция - максимум возможностей для Ваших задач
Преимущества

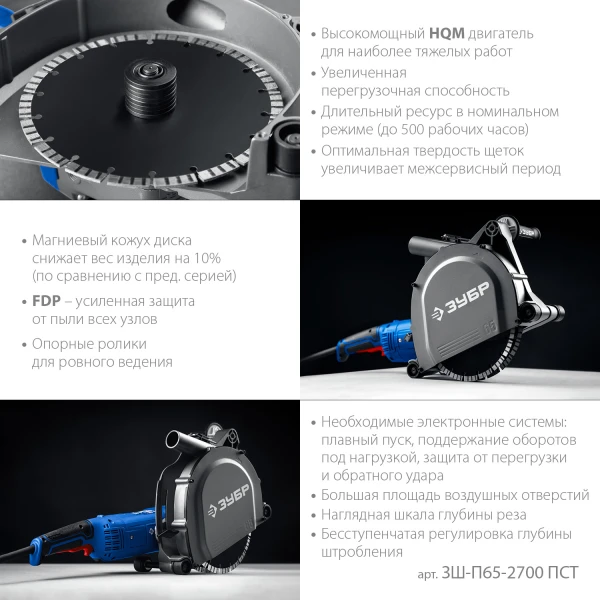

- HQ-motor двигатель нового поколения более компактен при сохранении мощностных характеристик
- Самые необходимые электронные системы для безопасности и лучшего качества работы:
- плавный пуск позволяет раскручивать мощный двигатель без рывка и пусковой перегрузки,
- поддержание оборотов помогает работать без потери производительности при любой нагрузке,
- защита от перегрузки предохраняет оператора и изделие при заклинивании дисков - FDP - полная защита основных узлов от пыли:
- ротор с капроновым бандажом и дополнительным слоем защитного лака,
- статор со специальным покрытием обмотки,
- пылезащищенный выключатель с ультразвуковой сваркой,
- лабиринтное уплотнение всех шариковых подшипников создает непроницаемый для пыли воздушный барьер - Кожух диска из магниевого сплава существенно облегчает вес изделия
- Бесступенчатая регулировка глубины пропила с удобной шкалой и фиксацией без инструмента

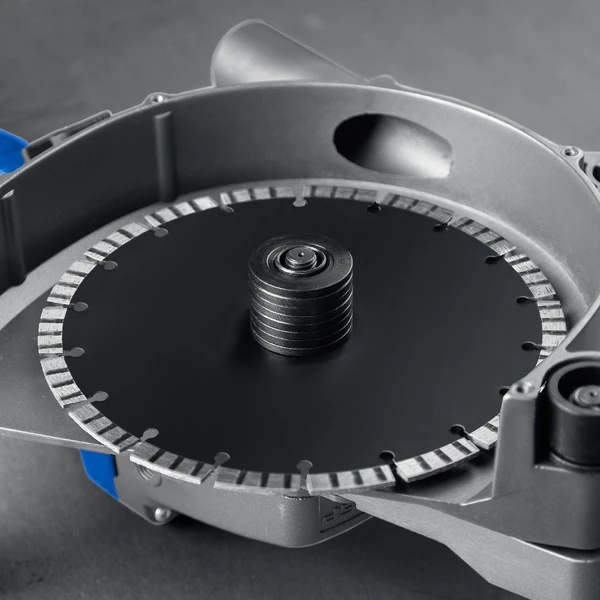

- Простая регулировка ширины штробы с шагом 4.3 мм с помощью наборных шайб
- Специально усиленный корпус редуктора для улучшения теплоотвода и обеспечения прочности самого нагруженного узла
- Удобная блокировка шпинделя для легкой замены дисков
- Эффективное пылеудаление благодаря возможности подключения пылесоса (диаметр патрубка 35мм, совместимо с пылесосами ЗУБР серии ПУ-хх)

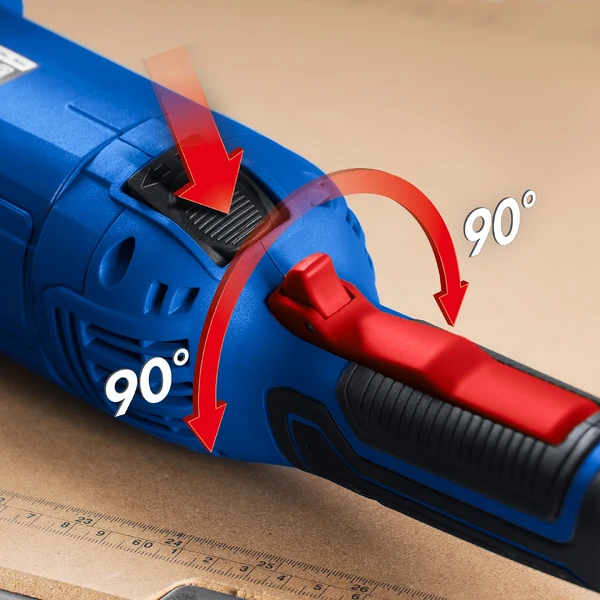

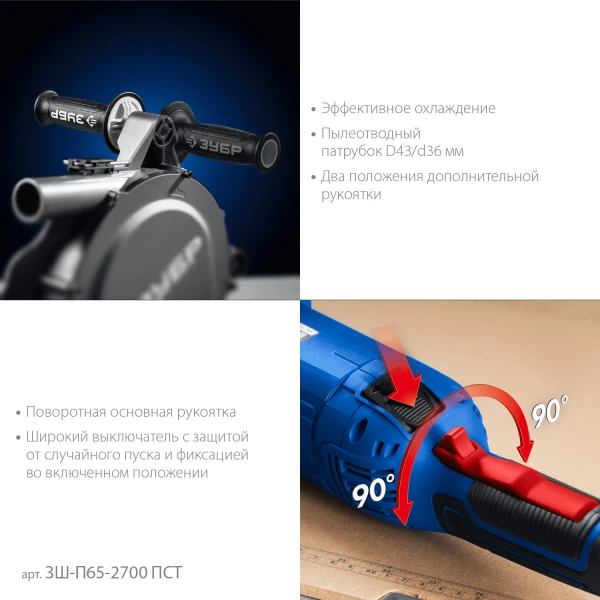

- Поворотная основная рукоятка для лучшего контроля во время работы
- Устойчивость и ровное движение по поверхности благодаря широко расставленным опорным роликам

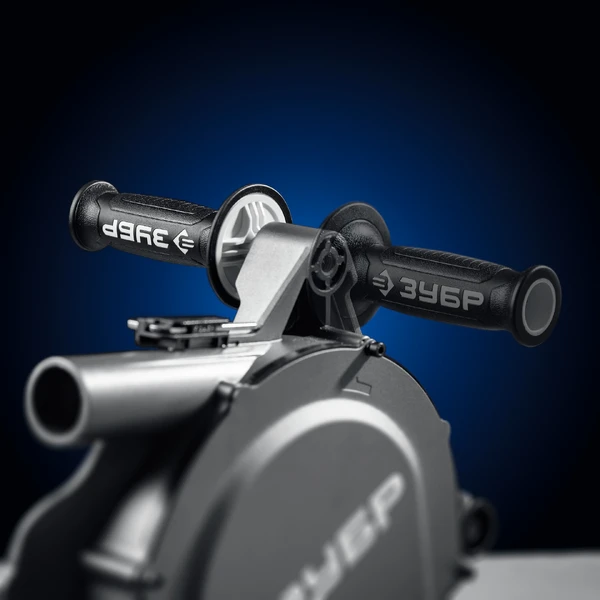

- Фирменная дополнительная рукоятка с мягкой накладкой для надежного хвата
- Выключатель с защитой от пыли, случайного включения и с фиксацией во включенном положении
- BOS - специальная конструкция щеткодержателя, предотвращающая повреждение коллектора при полном износе щеток
- Быстрая замена щеток
Использование
Для штробления и резки канавок в бетонных и кирпичных поверхностях
| Частота вращения шпинделя, об/мин | 6600 |
| Защита от перегрузки | есть |

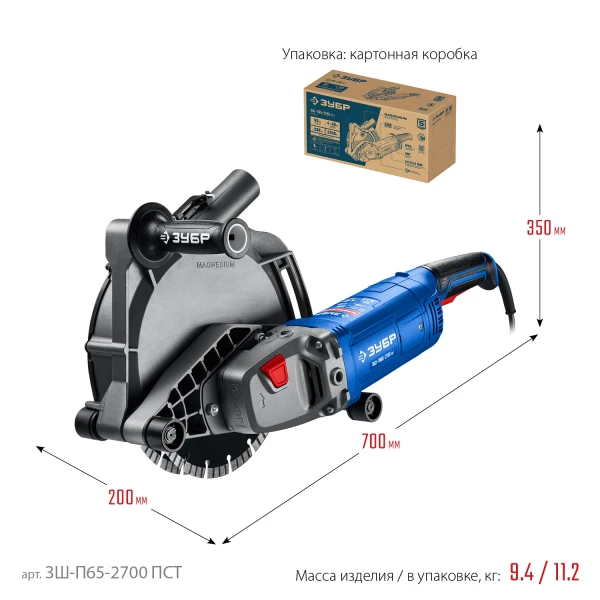

| Габариты, см | 75x21x36 |
| Масса изделия, кг | 9.5 |
| Масса в упаковке, кг | 11.2 |
| Гарантия | 60 |
| Плавный пуск | есть |
| Поддержание постоянных оборотов под нагрузкой | есть |
| Диаметр диска, мм | 230 |
| Мощность, Вт | 2700 |
| Напряжение, В/Гц | 230 / 50 |
| Длина кабеля, м | 4 |
| Кейс | нет |
| Диаметр посадочного отверстия, мм | 22.2 |
| Ширина паза, мм | 4.3-40 |
| Глубина реза, мм | 20-65 |
| Количество рабочих дисков, шт | до 2 |
| Регулировка частоты вращения | нет |
| Пылезащита | есть |
| Антивибрационная защита | нет |
| Патрубок подключения пылесоса | есть |
| Диаметр патрубка внутренний, мм | 35 |
| Работа с подачей воды | нет |
| Тип упаковки | коробка картонная |
| Защита от повторного пуска | нет |
Схема сборки и запчасти ЗУБР d 230 мм, 2700 Вт, 65 мм, штроборез (бороздодел), Профессионал (ЗШ-П65-2700 ПСТ)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Винт M5x16 | N000-022-358 | 100 | |
| 2 | Шайба-гровер D5 | UM04-001-003 | 101.03 | |
| 3 | Крышка кожуха | N000-027-362 | - | |
| 4 | Прокладка кожуха | N000-027-363 | 237.05 | |
| 5 | Гайка зажимная | N000-027-364 | 211.08 | |
| 7 | Шайба промежуточная | N000-027-366 | 124 | |
| 8 | Шайба прижимная | N000-027-367 | 344.41 | |
| 9 | Основание кожуха | N000-027-368 | - | |
| 10 | Адаптер ключа | N000-027-369 | - | |
| 11 | Ключ имбусовый 4mm | N000-022-390 | - | |
| 12 | Винт-барашек | N000-027-370 | 202.06 | |
| 13 | Шайба D8 | N000-020-872 | 101.03 | |
| 14 | Ось | N000-027-371 | - | |
| 16 | Ролик | N000-027-372 | 500 | |
| 17 | Кольцо стопорное D12 | N000-020-841 | - | |
| 18 | Кронштейн поворотный | N000-040-986 | - | |
| 19 | Болт M8x25 | N000-027-374 | - | |
| 20 | Гайка M8 | N000-013-916 | 101.03 | |
| 21 | Ось | N000-027-375 | - | |
| 22 | Рукоятка дополнительная | N000-027-376 | 3 000 | |
| 24 | Планка соединительная | N000-040-987 | 340 | |
| 25 | Шпиндель | N000-040-988 | 520 | |
| 26 | Кольцо пылезащитное | U503-181-009 | 202.06 | |
| 27 | Крышка корпуса редуктора | N000-040-989 | 590 | |
| 28 | Кольцо уплотнительное d60 mm | N000-040-990 | 120 | |
| 29 | Подшипник шариковый 6202-2RS (35x15x11) n/n | U009-620-2RS | 202.06 | |
| 30 | Фиксатор подшипника шпинделя D42xh2,2 | U253-235-013 | 101.03 | |
| 32 | Винт M5x19 | UM01-000-037 | 101.03 | |
| 33 | Шпонка сегментная 13x5x4 | U353-115-006 | 124 | |
| 34 | Шестерня ведомая D65x20 mm Z41 | N000-040-991 | 910 | |
| 35 | Кольцо разжимное D14 | UM06-001-006 | 101.03 | |
| 37 | Подшипник 619/8-2Z (8x19x6) | N000-040-992 | 180 | |
| 38 | Штифт резиновый | N000-037-266 | 100 | |
| 39 | Кольцо стопорное D6 Е-образное | UM06-000-013 | 124 | |
| 40 | Корпус редуктора | N000-040-993 | 1 240 | |
| 41 | Гайка M8 | N000-040-980 | - | |
| 42 | Шестерня ведущая Z10 | N000-040-994 | 420 | |
| 43 | Подшипник шариковый 6201-2RS (32х12х10) n/n | U009-620-1RS | 202.06 | |
| 44 | Кольцо защитное | N000-019-822 | 100 | |
| 45 | Кольцо стопорное сжимное D36 | UM06-002-009 | 101.03 | |
| 46 | Ротор | N000-040-977 | 5 850 | |
| 47 | Кольцо пылезащитное D29 | U503-181-030 | 124 | |
| 48 | Втулка подшипника 629 резиноваяD30x9 | U253-235-032 | 144.33 | |
| 50 | Кнопка блокировки вала | N000-045-625 | 110 | |
| 51 | Пружина сжатия | N000-040-997 | 120 | |
| 52 | Диффузор | N000-037-269 | - | |
| 54 | Статор | N000-040-978 | 4 640 | |
| 55 | Корпус статора | N000-037-271 | 3 298.08 | |
| 56 | Щеткодержатель (пара) | N000-019-830 | 169.07 | |
| 57 | Щетка графитовая (пара) 7x18x21 | N000-019-831 | 536.47 | |
| 60 | Рукоятка правая часть | N000-037-273 | - | |
| 60.C | Рукоятка в сборе EV(60,70) | N000-037-273-C | 720 | |
| 62 | Крышка щеткодержателя | N000-037-272 | 124 | |
| 63 | Блок электронный M36ZR180 | V000-004-644 | 1 090 | |
| 65 | Шнур сетевой Rubber 2x1,5mm2 3m | U099-004-008-3 | 404.12 | |
| 68 | Выключатель S230B 12(12)A 250V ~ 5E4 | V000-003-265 | 600 | |
| 69 | Конденсатор 0.47uF | N000-017-164 | 200 | |
| 70 | Рукоятка левая часть | N000-037-274 | - | |
| 71 | Пружина | N000-019-874 | 350 | |
| 72 | Кнопка фиксации поворота рукоятки | N000-035-604 | 101.03 | |
