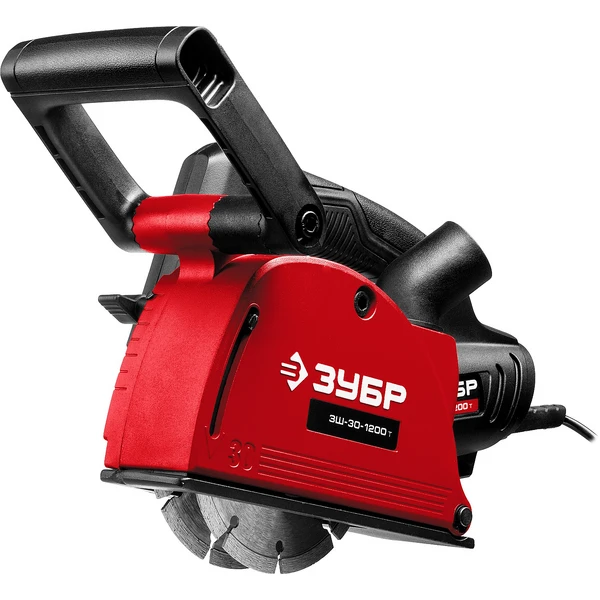

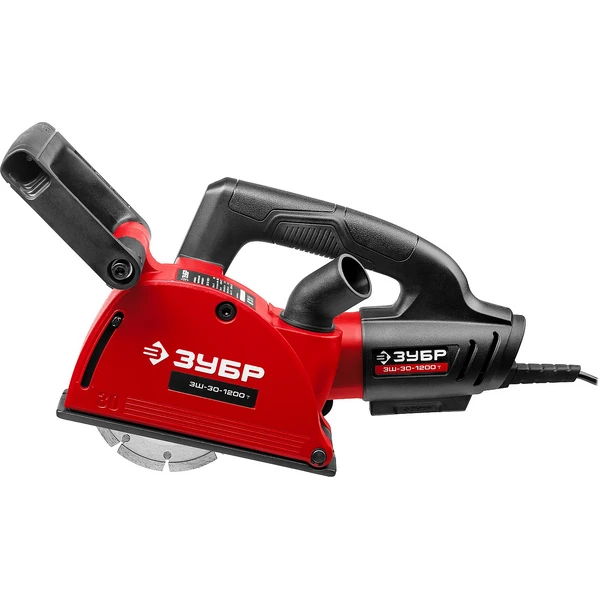

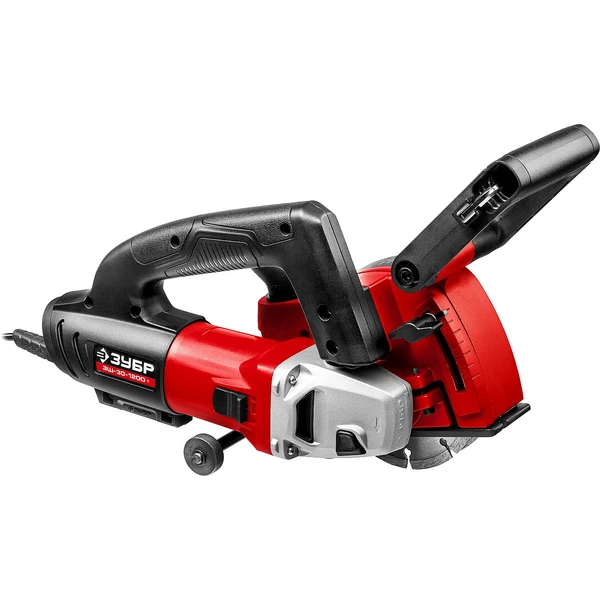

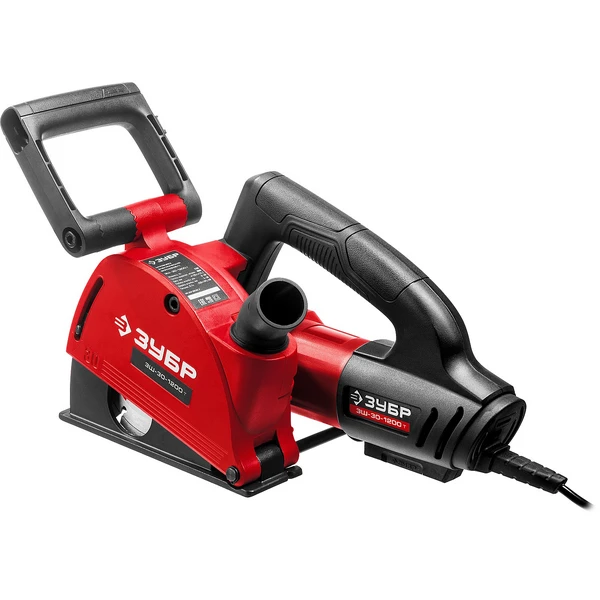

ЗУБР d 125 мм, 1200 Вт, 30 мм, штроборез (бороздодел) (ЗШ-30-1200 Т)
Новинка в линейке штроборезов ЗУБР. Идеально подходит для выполнения штроб в кирпиче, пенобетоне и легком бетоне для прокладки проводки и труб. Мощный двигатель позволяет резать без перегрузки изделия и потери скорости. Надежный хват двумя руками с регулируемой рукояткой и погружная система дисков для удобства работы
Преимущества
- Компактная и маневренная модель, наиболее эффективна на кирпичных поверхностях
- Система выключения при перегрузке для защиты двигателя
- Бесступенчатая регулировка глубины пропила с удобной шкалой и фиксацией без инструмента

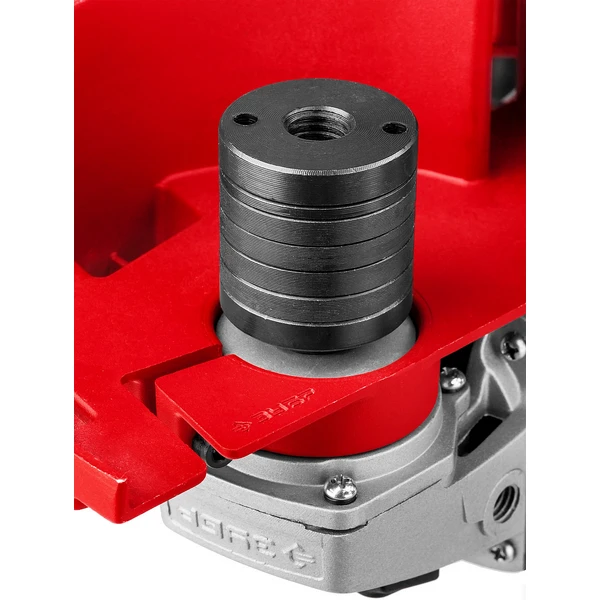

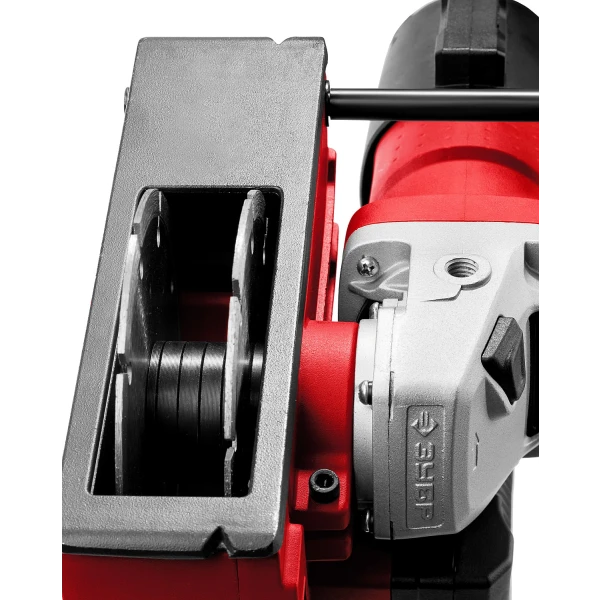

- Простая регулировка ширины штробы с шагом 3 мм с помощью наборных шайб
- Система погружения дисков - это удобное начало работы с плавным введением дисков в контакт с поверхностью
- Специально усиленный корпус редуктора для улучшения теплоотвода и обеспечения прочности самого нагруженного узла
- Пылезащита важных узлов (ротора, подшипников, выключателя) обеспечивает изделию надежность и долгий срок службы
- Удобная блокировка шпинделя для легкой замены дисков
- Закрывающий зону работы подпружиненный кожух предотвращает разброс продуктов реза при любой глубине штробы
- Эффективное пылеудаление благодаря возможности подключения пылесоса (диаметр подключения 32мм, совместимо с пылесосами ЗУБР серии ПУ-хх)
- Возможность резки при установке только одного диска

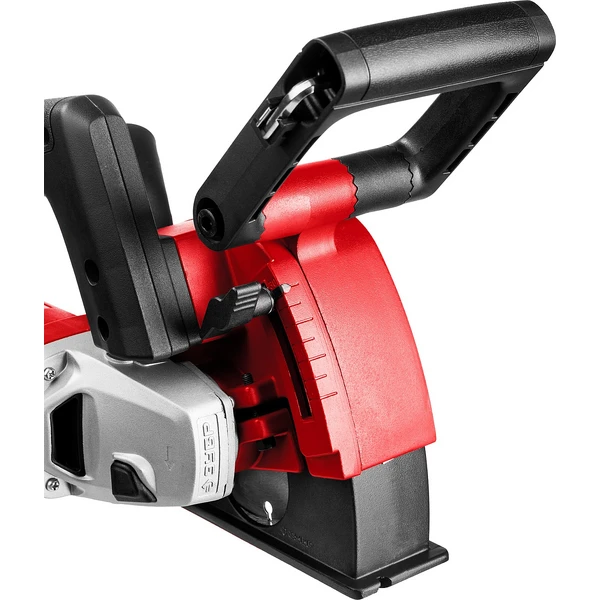

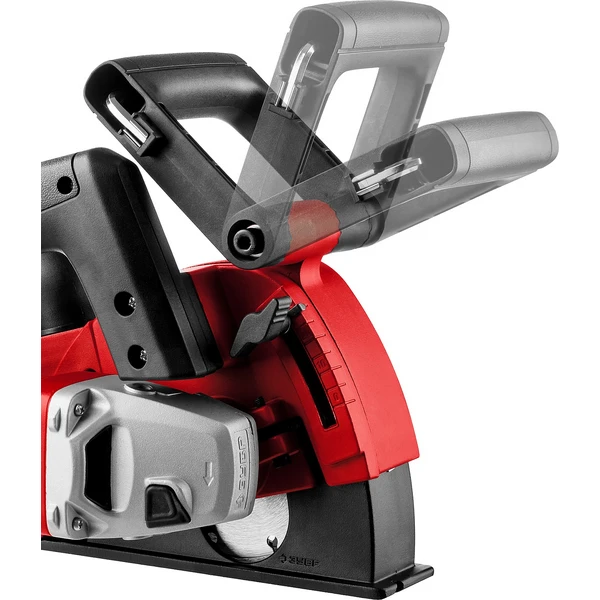

- Дополнительная рукоятка, регулируемая по углу наклона, для надежного хвата

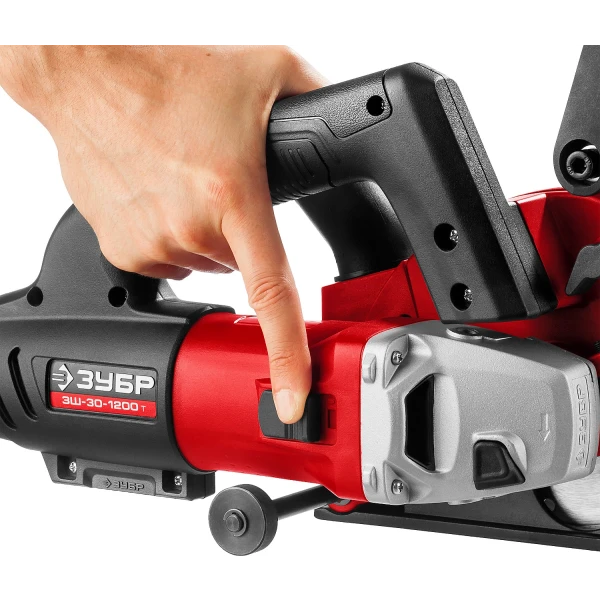

- Эргономичный выключатель с фиксацией во включенном положении
- Специальная конструкция щеткодержателя, предотвращающая повреждение коллектора при полном износе щеток
Использование
Для штробления и резки канавок в бетонных и кирпичных поверхностях
| Частота вращения шпинделя, об/мин | 8800 |
| Защита от перегрузки | есть |

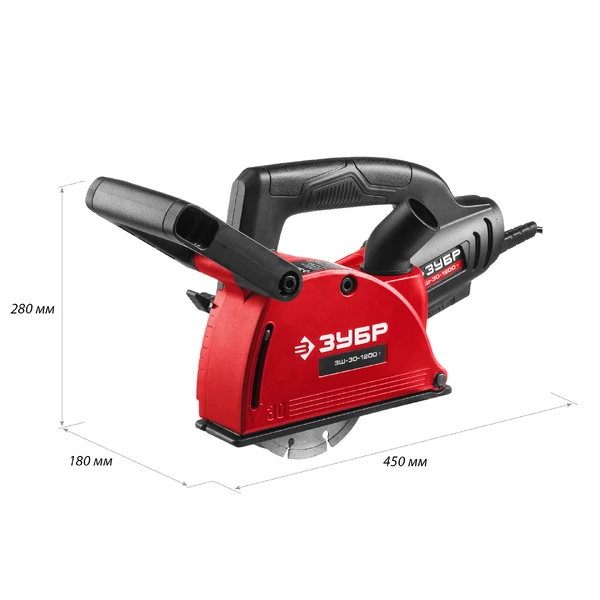

| Габариты, см | 48x20x24 |
| Масса изделия, кг | 4.6 |
| Масса в упаковке, кг | 6 |
| Гарантия | 60 |
| Плавный пуск | нет |
| Поддержание постоянных оборотов под нагрузкой | нет |
| Диаметр диска, мм | 125 |
| Мощность, Вт | 1200 |
| Напряжение, В/Гц | 230 / 50 |
| Длина кабеля, м | 2 |
| Кейс | нет |
| Диаметр посадочного отверстия, мм | 22.2 |
| Ширина паза, мм | 3-30 |
| Глубина реза, мм | 0-30 |
| Количество рабочих дисков, шт | 2 |
| Регулировка частоты вращения | нет |
| Пылезащита | есть |
| Антивибрационная защита | нет |
| Патрубок подключения пылесоса | есть |
| Диаметр патрубка внутренний, мм | 32 |
| Работа с подачей воды | нет |
| Тип упаковки | коробка картонная |

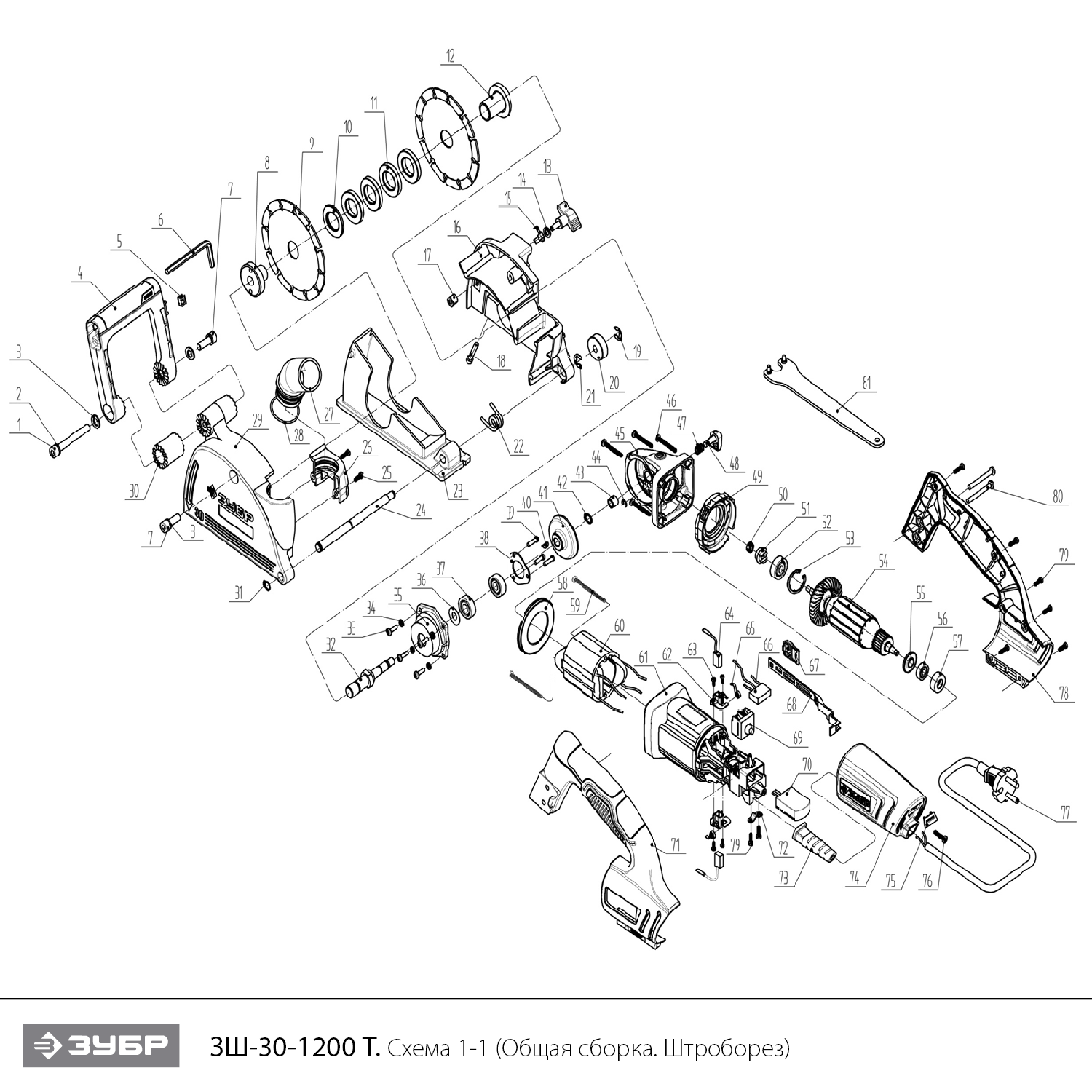

Схема сборки и запчасти ЗУБР d 125 мм, 1200 Вт, 30 мм, штроборез (бороздодел) (ЗШ-30-1200 Т)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Винт M8x55 | N000-027-327 | 137.75 | |
| 2 | Шайба гровер D8 | N000-013-932 | 100 | |
| 3 | Шайба D8 | N000-020-872 | 101.03 | |
| 4 | Рукоятка | N000-027-328 | 389.35 | |
| 5 | Пружина | N000-027-329 | 114.8 | |

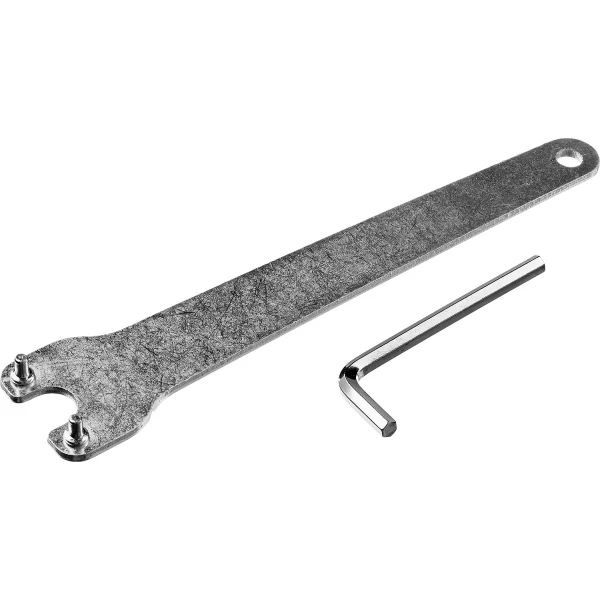

| 6 | Ключ имбусовый 6mm | N000-022-389 | 174.85 | |
| 7 | Винт M8x20 | N000-013-938 | 100 | |
| 8 | Гайка зажимная | N000-027-330 | 211.93 | |
| 9 | Диск отрезной | N000-027-331 | - | |
| 10 | Фланец d22хD40хH3 | N000-027-332 | 124 | |
| 11 | Шайба промежуточная d22хD40хH6 | N000-027-333 | 124 | |
| 12 | Шайба прижимная | N000-027-334 | 296.71 | |
| 13 | Винт-барашек | N000-027-335 | 149.65 | |
| 14 | Шайба D6 | N000-020-869 | 100 | |
| 15 | Упор | N000-027-336 | 179.83 | |
| 16 | Основание кожуха | N000-027-337 | 876 | |
| 17 | Гайка M6 | N000-013-840 | 100 | |
| 18 | Винт M5x30 | N000-022-360 | 114.8 | |
| 19 | Кольцо стопорное D10 | N000-020-839 | 100 | |
| 20 | Ролик | N000-027-338 | 114.8 | |
| 21 | Кольцо стопорное D8 | N000-027-339 | - | |
| 22 | Пружина | N000-027-340 | 100 | |
| 23 | Кожух подвижный | N000-027-341 | 896 | |
| 24 | Ось | N000-027-342 | 4 041.24 | |
| 25 | Винт M4х20 | N000-023-857 | 100 | |
| 26 | Крышка пластиковая | N000-027-343 | 300.25 | |
| 27 | Патрубок | N000-027-344 | 1 679.13 | |
| 28 | Кольцо уплотнительное D30xd2 | N000-027-345 | 123.64 | |
| 29 | Крышка кожуха | N000-027-346 | 2 243 | |
| 30 | Блок промежуточный | N000-027-347 | 100 | |
| 32 | Шпиндель | N000-027-348 | 247.26 | |
| 33 | Винт M4x16 | N000-022-572 | - | |
| 34 | Шайба-гровер D4 | N000-013-842 | - | |
| 35 | Крышка корпуса редуктора | N000-027-349 | 459.19 | |
| 36 | Шайба защитная | N000-019-882 | - | |
| 37 | U009-600-0RS | 323.83 | | |
| 38 | Фиксатор подшипника шпинделя | N000-027-350 | - | |
| 39 | Винт M4х12 | N000-023-855 | - | |
| 40 | Шпонка сегментная 3х10 | N000-027-351 | 101.03 | |
| 41 | Шестерня ведомая D48.5 Z36 (V.1) | N000-027-352 | 349.69 | |
| 41 | Шестерня ведомая D53хd10 Z37 (V.2) | N000-027-352-2 | 340.87 | |
| 42 | Кольцо стопорное D14 | N000-013-868 | 101.03 | |
| 43 | Подшипник игольчатый HK0810 (12x8x10) | U010-081-000 | 124 | |
| 44 | Кольцо стопорное D5 | N000-022-374 | - | |
| 45 | Корпус редуктора | N000-019-887 | 415.16 | |
| 46 | Саморез ST4x25 | N000-022-982 | - | |
| 47 | Пружина стопора D9xh13 | U503-140-023 | 101.03 | |
| 48 | Стопор D7x25.6 | U503-140-022 | 122.06 | |
| 48.C | Штифт блокировки вала с кнопкой в сборе D7x25,6мм (V.3) | N000-019-888 | 180.66 | |
| 49 | Щиток воздушный | N000-019-889 | 211.93 | |
| 50 | Гайка M6 | N000-019-841 | 101.03 | |
| 51 | Шестерня ведущая D18 Z11 (V.1) | N000-027-353 | 180.15 | |
| 51 | Шестерня ведущая D18 Z10 (V.2) | N000-027-353-2 | 178.37 | |
| 52 | Подшипник шариковый 629-2Z (26х9х8) OG | U009-629-RS0 | 311 | |
| 53 | Кольцо стопорное D26mm | N000-020-842 | - | |
| 54 | Ротор КД | N000-027-354 | 1 854.46 | |
| 55 | Кольцо пылезащитное D17 | N000-027-384 | 124 | |
| 56 | Подшипник шариковый 607 RS (19х7х6) | U009-607-RS0 | 303.09 | |
| 57 | Втулка подшипника 607 резиновая | U253-600-029 | 101.03 | |
| 58 | Диффузор | N000-019-893 | 466.67 | |
| 59 | Саморез 4х55 PH2 | UM02-000-130 | - | |
| 60 | Статор КДС | N000-019-894-2 | 1 307.85 | |
| 61 | Корпус двигателя (V.2 - 20,5 см) | N000-019-895-2 | 602.26 | |
| 61 | Корпус двигателя (V.1 - 19,8 см) | N000-019-895 | 582.83 | |
| 62 | Щеткодержатель | N000-019-898 | 152.15 | |
| 64 | Щетка графитовая (пара) 6x10x15.5 | N000-019-896 | 238.43 | |
| 65 | Пружина кручения | N000-019-897 | - | |
| 66 | Конденсатор 0.22uF | N000-019-847 | - | |
| 67 | Клавиша (вкл/выкл) (V.2) | N000-027-709 | 124 | |
| 68 | Тяга выключателя L=154мм | N000-019-902 | 124 | |
| 69 | Выключатель S125G 8(8)A 5E4 | V000-003-405 | 226.29 | |
| 69 | Выключатель S125G 7(7)A 5E4 | V000-003-388 | 158.96 | |
| 70 | Блок электронный | V000-004-380 | 1 200.98 | |
| 71 | Ручка левая часть | N000-027-357 | 366.74 | |
| 72 | Прижим шнура | U253-120-047 | 101.03 | |
| 73 | Воротник шнура 23M125-0-11 | N000-019-899 | - | |
| 74 | Крышка корпуса статора | N000-027-358 | 1 616.5 | |
| 75 | Вставка | N000-027-359 | - | |
| 76 | Саморез ST4x16 | N000-022-987 | - | |
| 77 | Шнур сетевой PVC, H05RN-F, 2x1mm2, 3m | N000-019-901 | 404.12 | |
| 78 | Ручка правая часть | N000-027-360 | 414 | |
| 79 | Саморез ST4.2х14 | N000-020-850 | - | |
| 80 | Винт M5x35 | N000-013-824 | 101.03 | |
