ЗУБР 66 см, бензиновый снегоуборщик (СМБ-7-66 Э)
Компактный и мощный снегоуборщик ЗУБР идеально подходит для быстрой и эффективной очистки подъездных и пешеходных дорожек от снега. Оснащён зимним четырехтактным двигателем WINTER PRO, специально разработанным для работы в самых суровых зимних условиях.
Преимущества
- Двухступенчатая система обеспечивает быструю очистку и увеличивает дальность выброса снега
- Устойчивая к холоду трансмиссия с фрикционным механизмом позволяет легко настраивать скорость движения в широком диапазоне

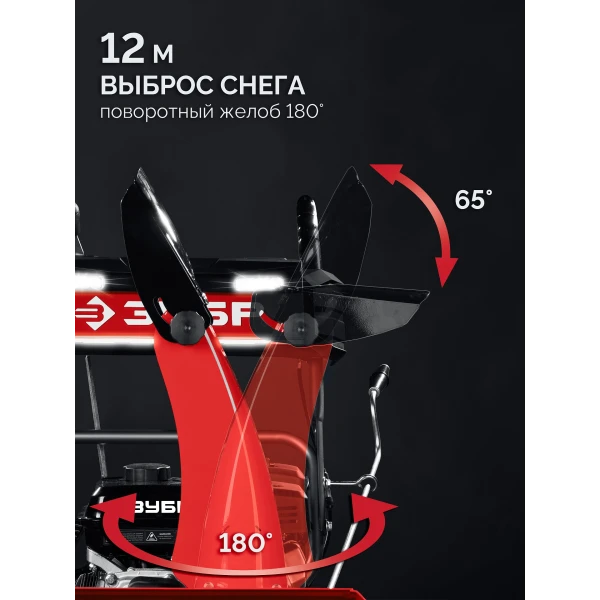

- Винтовой механизм поворота желоба позволяет выбрасывать снег на расстояние до 12 метров

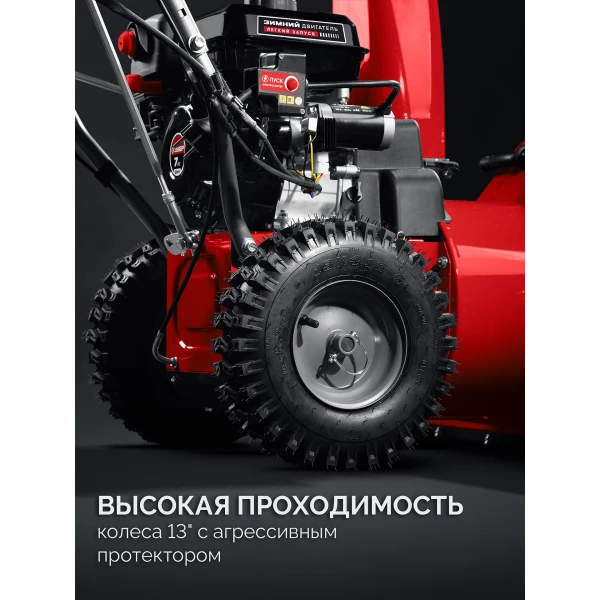

- Колеса диаметром 13 дюймов с агрессивным протектором гарантируют отличное сцепление с поверхностью и высокую проходимость
- Металлические шнеки-ледорубы предназначены для эффективной работы с любыми видами снега, включая слежавшийся и обледенелый

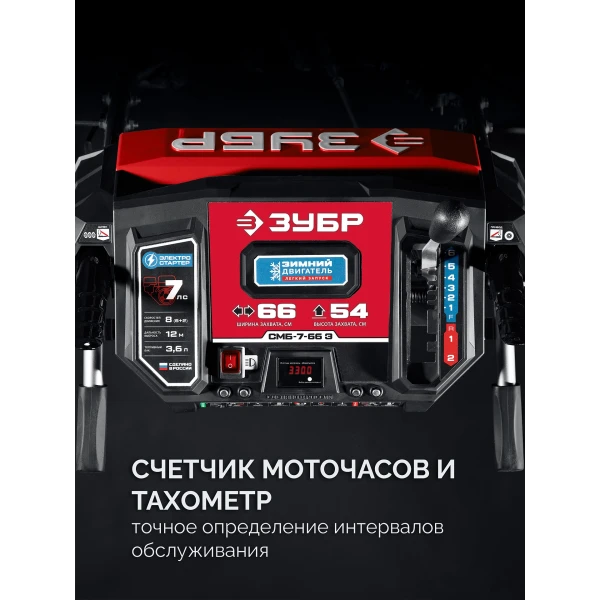

- Счетчик моточасов на панели - позволяет точно определять интервалы обслуживания

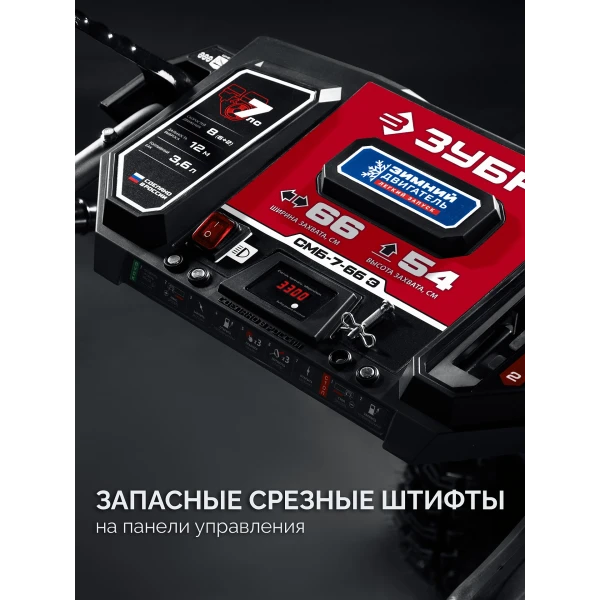

- Специальные срезные штифты диаметром 6x41 в шнеке защищают редуктор от повреждений при столкновении с посторонними предметами.

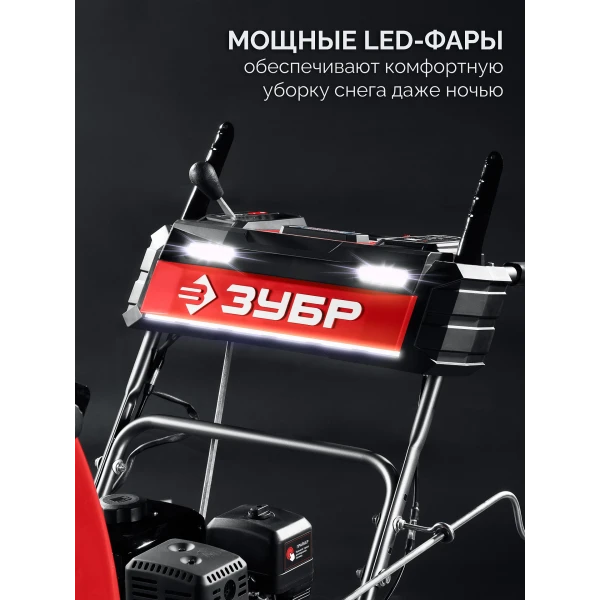

- LED-фары и дополнительная подсветка -гарантируют качественное освещение рабочей зоны в ночное время.

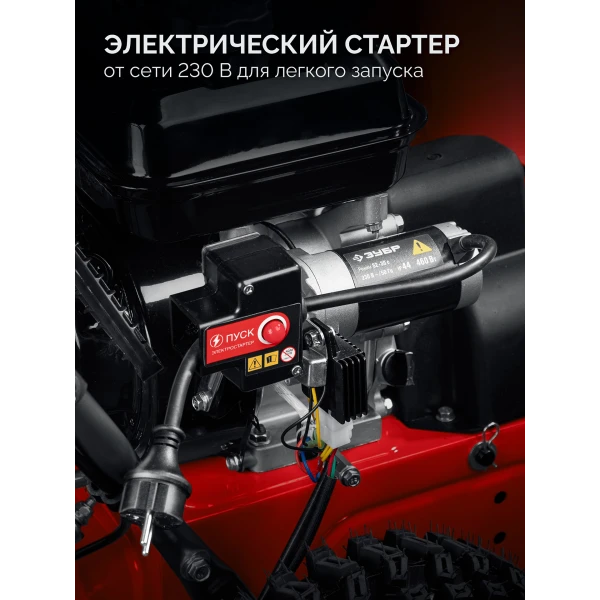

- Электрический стартер 220 В для гарантированного запуска в самые суровые морозы
- Лопатка для очистки желоба и крыльчатки от льда в комплекте
Использование
Для уборки снега на участках, придомовых территориях или расчистки пешеходных зон в общественных местах
| Гарантия | 60 |
| Диаметр шнека, мм | 300 |
| Тип двигателя | бензиновый |

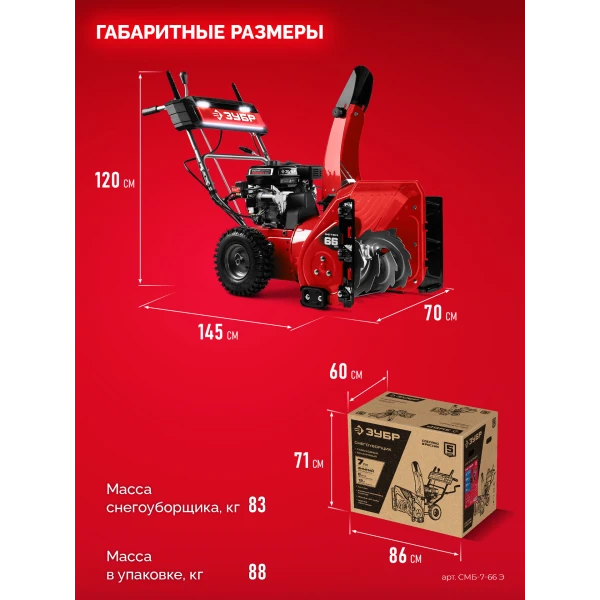

| Габариты, см | 145x70x120 |
| Масса изделия, кг | 83 |
| Масса в упаковке, кг | 88 |
| Мощность, Вт | 5150 |
| Мощность, л.с. | 7 |
| Тактность двигателя | 4-х тактный |
| Двигатель | ЗУБР |
| Емкость топливного бака, л | 3.6 |
| Емкость масляного бака, л | 0.6 |
| Топливо | АИ-92 |

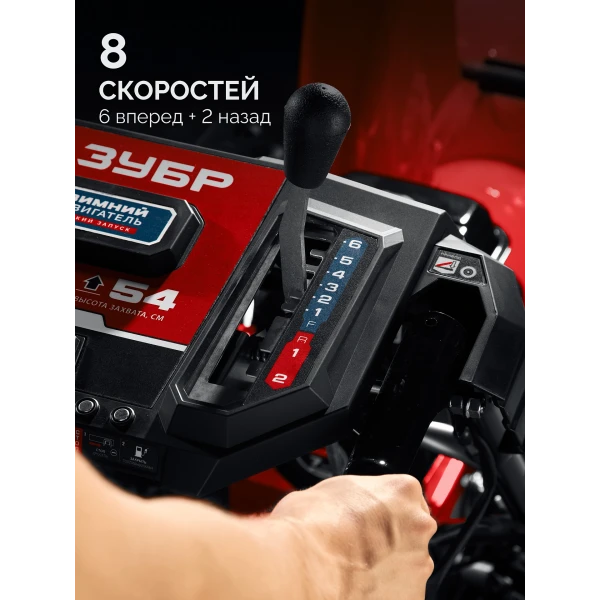

| Число скоростей | 6 вперед/2 назад |
| Система шнеков | 2 ступенчатая |
| Материал шнеков | сталь |
| Стартер | ручной/электрический (220 В) |
| Регулировка направления выброса снега | винтовой привод |
| Регулировка угла выброса снега | ручная |
| Макс. дальность выброса, м | 12 |
| Диаметр колес, дюйм | 13 |
| Тип передвижения | колесный самоходный |
| Диаметр срезных болтов, мм | 6 |
| Наличие фары | да |
| Объем двигателя, см³ | 212 |
| Тип упаковки | коробка картонная |
| Ширина желоба, см | 56 |
| Ширина с расширителями, см | 66 |
| Рабочая высота, см | 54 |
Схема сборки и запчасти ЗУБР 66 см, бензиновый снегоуборщик (СМБ-7-66 Э)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1.001 | ДВС в сборе SB | N000-041-007 | 22 226.8 | |
| 1.003 | Кожух защитный | N000-039-193 | 780 | |
| 1.005 | Панель управления | N000-045-817 | - | |
| 1.006 | Фара снегоуборщика V2 LEDDC12V12W | N000-039-071-2 | 2 520 | |
| 1.010 | Ручка правая | N000-039-072-2 | - | |
| 1.011 | Ручка левая | N000-039-073-2 | - | |
| 1.012 | Рукоятка V2 | N000-039-074-2 | - | |
| 1.013 | Накладка | N000-039-075 | - | |
| 1.014 | Руль правый в сборе | N000-045-824 | - | |
| 1.015 | Руль левый в сборе | N000-045-825 | - | |
| 1.017 | Ручка привода трансмиссии в сборе | N000-045-822 | - | |
| 1.018 | Пружина | N000-039-080-2 | - | |
| 1.019 | Тяга привода трансмиссии в сборе | N000-045-805 | 1 800 | |
| 1.022 | Трос привода шнека | N000-045-832 | 930 | |
| 1.023 | Трос привода сцепления | N000-045-833 | 930 | |
| 1.024 | Основание руля V2 | N000-039-085-2 | 3 015.38 | |
| 1.028 | Скоба крепления троса | N000-039-086 | - | |
| 1.029 | Держатель тяги | N000-045-829 | - | |
| 1.030 | Втулка держателя | N000-045-830 | - | |
| 1.031 | Тяга | N000-039-161 | 1 612 | |
| 1.032 | Рукоятка тяги | N000-045-828 | - | |
| 1.035 | Кронштейн тяги | N000-045-831 | - | |
| 1.036 | Втулка 10х12х9 | N000-045-799 | - | |
| 1.038 | Колесо левое | N000-045-797 | - | |
| 1.039 | Колесо правое | N000-045-798 | - | |
| 1.040 | Шестерня привода колес | N000-039-090 | 2 194 | |
| 1.041 | Вал колесный V2 | N000-039-091-2 | - | |
| 1.042 | Втулка шестигранная L23 | N000-039-092-2 | 200 | |
| 1.043 | Шплинт 3x70 | N000-039-093 | 100 | |
| 1.044 | Шплинт колеса | N000-039-094 | 199 | |
| 1.045 | Диск сцепления с муфтой V2 | N000-039-095-2 | 3 510 | |
| 1.046 | Подшипник со стопорным кольцом | N000-039-096 | 499 | |
| 1.047 | Вал сцепления | N000-039-097 | - | |
| 1.048 | Шпонка сегментная L18xS5xH7.5 | N000-039-098 | 100 | |
| 1.049 | Пружина | N000-039-099 | 101.03 | |
| 1.050 | Крышка трансмиссии | N000-039-100-2 | - | |
| 1.052 | Шкив привода колес ведомый с кронштейном | N000-039-101 | 3 477 | |
| 1.053 | Корпус трансмиссии V3 | N000-039-102-3 | - | |
| 1.054 | Кронштейн шкива привода колес | N000-039-103-2 | - | |
| 1.055 | Вилка привода сцепления в сборе V3 | N000-039-104-3 | - | |
| 1.057 | Ролик натяжной привода шнеков в сборе V3 | N000-039-105-3 | - | |
| 1.058 | Пружина ролика привода шнеков | N000-039-106 | - | |
| 1.059 | Лыжа ковша V2 | N000-039-107-2 | - | |
| 1.060 | Ковш сварной в сборе | N000-045-810 | - | |
| 1.061 | Нож ковша | N000-045-813 | 680 | |
| 1.062 | Опора вала шнеков в сборе | N000-039-110 | 364 | |
| 1.063 | Втулка шнека 19х22х15.5 | N000-039-111 | 100 | |
| 1.064 | Шнек правый | N000-045-811 | - | |
| 1.065 | Шнек левый | N000-045-812 | - | |
| 1.066 | Редуктор шнека с валом в сборе V2 | N000-039-114-2 | 10 400 | |
| 1.068 | Крыльчатка выброса V3 | N000-039-116-3 | - | |
| 1.069 | Лопатка с кронштейном в сборе | N000-039-117 | 808.25 | |
| 1.070 | Пружина | N000-039-118 | - | |
| 1.071 | Скоба желоба | N000-039-119-2 | 131.34 | |
| 1.072 | Кольцо желоба пластиковое | N000-045-806 | - | |
| 1.073 | Защита желоба в сборе | N000-039-121 | 1 212.37 | |
| 1.074 | Жёлоб сварной | N000-045-814 | - | |
| 1.077 | Козырек v2 | N000-039-123-2 | - | |
| 1.080 | Уплотнитель | N000-039-125-2 | - | |
| 1.081 | Подшипник вала редуктора | N000-039-126 | 957 | |
| 1.082 | Фланец ведущего вала редуктора V2 | N000-039-127-2 | 323.83 | |
| 1.083 | Шкив привода шнеков ведомый | N000-039-128 | 2 206.52 | |
| 1.084 | Шпонка призматическая ведущего вала редуктора 17.5x6x6 | N000-039-129 | 100 | |
| 1.085 | Ремень привода шнеков V13 895 | N000-039-130-2 | 1 741.77 | |
| 1.086 | Шкив привода шнеков ведущий V2 | N000-039-131-2 | 1 363.48 | |
| 1.087 | Ремень зубчатый привода колес HTD 750-5M | N000-039-132 | 2 217 | |
| 1.088 | Шкив привода колес ведущий | N000-039-133 | 490 | |
| 1.089 | Втулка кронштейна ролика | N000-039-134 | 212 | |
| 1.090 | Ролик натяжной привода колес в сборе V3 | N000-039-135-3 | - | |
| 1.091 | Штифты срезные для снегоуборщиков (набор 4 шт.) | N000-039-590 | 313.6 | |
| 1.093 | Шайба шнека 20 | N000-039-136 | - | |
| 1.094 | Втулка V3 | N000-039-137-3 | - | |
| 1.098 | Пластина блокировки | N000-045-834 | - | |
| 1.099 | Вал ручки левый | N000-045-826 | - | |
| 1.100 | Вал ручки правый | N000-045-827 | - | |
| 1.101 | Кулачок блокировки левый | N000-039-143 | 100 | |
| 1.102 | Кулачок блокировки правый | N000-039-144 | 100 | |
| 1.121 | Пружина возвратная | N000-045-809 | - | |
| 1.124 | Втулка крыльчатки 20х22х92 | N000-045-800 | - | |
| 1.128 | Кронштейн вилки | N000-045-808 | - | |
| 1.143 | Втулка ролика | N000-045-807 | - | |
| 1.152 | Панель передняя | N000-045-816 | - | |
| 1.153 | Вставка в панель управления | N000-045-820 | - | |
| 1.156 | Счетчик мото часов | N000-045-802 | 2 840 | |
| 1.157 | Лента светодиодная | N000-045-803 | - | |
| 1.158 | Выключатель фары | N000-045-804 | 530 | |
| 1.159 | Жгут проводов на счётчик и фары | N000-045-801 | - | |
| 1.161 | Усилитель | N000-045-815 | - | |
| 1.162 | Основание кронштейна рукоятки управления скоростью | N000-045-818 | - | |
| 1.163 | Основание кронштейна крепления панели левый | N000-045-821 | - | |
| 1.164 | Кронштейн механизма блокировки | N000-045-823 | - | |
| 1.165 | Кронштейн рукоятки управления скоростью | N000-045-819 | - | |
| 1.169 | Расширитель правый | N000-045-835 | - | |
| 1.170 | Расширитель левый | N000-045-836 | - | |
| 2.002 | Ручной стартер в сборе SB | N000-039-665 | 1 707.42 | |
| 2.003 | Выключатель зажигания 168 23kV/0.001A | V000-003-411 | 414 | |
| 2.005 | Кожух маховика | N000-039-666 | - | |
| 2.008 | Крыльчатка маховика | N000-032-290 | - | |
| 2.009 | Маховик под электростартер | N000-039-667 | - | |
| 2.011 | Реле датчика масла | N000-029-852 | - | |
| 2.014 | Картер 170F SB | N000-039-668 | 4 546.39 | |
| 2.015 | Болт для слива масла M10х12 | N000-029-699 | - | |
| 2.035 | Магнето | N000-029-855 | 1 791 | |
| 2.037 | Датчик уровня масла поплавковый | N000-029-856 | - | |
| 2.039 | Подшипник шариковый 6205 (52х25х15) | U009-620-500 | 780 | |
| 2.043 | Коленвал | N000-029-859 | 2 756 | |
| 2.045 | Прокладка крышки картера | N000-029-860 | 954 | |
| 2.047 | Подшипник 6205 | N000-032-358 | - | |
| 2.048 | Сальник D41.25хd25х6 | N000-029-779 | 707.22 | |
| 2.049 | Крышка картера | N000-029-861 | 2 080 | |
| 2.050 | Крышка-щуп маслозаливной горловины | N000-029-862 | - | |
| 2.052 | Распредвал | N000-032-300 | 4 948 | |
| 2.056 | Прокладка глушителя | N000-029-863 | - | |
| 2.057 | Глушитель | N000-029-864 | 1 212.37 | |
| 2.063 | Прокладка крышки клапанов | N000-029-865 | - | |
| 2.064 | Контргайка | N000-029-866 | - | |
| 2.065 | Гайка регулировочная M6 | N000-029-867 | - | |
| 2.066 | Коромысло клапана | N000-029-868 | - | |
| 2.067 | Шпилька коромысла | N000-029-869 | - | |
| 2.068 | Направляющая штанг | N000-029-870 | - | |
| 2.069 | Свеча зажигания F7TC | N000-001-726-2 | 404.12 | |
| 2.070 | Тарелка впускного клапана | N000-029-871 | 234 | |
| 2.071 | Тарелка выпускного клапана | N000-029-872 | 234 | |
| 2.072 | Подпятник | N000-029-873 | 610 | |
| 2.073 | Пружина клапана | N000-029-874 | 234 | |
| 2.078 | Клапан впускной | N000-029-875 | 1 086 | |
| 2.079 | Клапан выпускной | N000-029-876 | 1 086 | |
| 2.080 | Прокладка головки цилиндра | N000-029-877 | 371 | |
| 2.085 | Поршень D70 | N000-029-879 | - | |
| 2.086 | Кольцо стопорное поршневого пальца | N000-029-880 | - | |
| 2.087 | Палец поршневой | N000-029-881 | - | |
| 2.089 | Толкатель | N000-029-882 | - | |
| 2.092 | Воздушный фильтр в сборе 170F SB | N000-039-670 | - | |
| 2.092-1 | Элемент фильтрующий воздушнго фильтра (бумажный) | N000-032-465 | 468 | |
| 2.094 | Карбюратор 170F SB в сборе с праймером | N000-039-671 | 2 470 | |
| 2.095 | Прокладка под карбюратор | N000-029-886 | - | |
| 2.096 | Теплоизолятор | N000-029-887 | - | |
| 2.097 | Прокладка под теплоизолятор | N000-029-888 | - | |
| 2.099 | Топливный праймер | N000-039-672 | 650 | |
| 2.102 | Крышка топливного бака 168f SB | N000-039-673 | 303.09 | |
| 2.103 | Фильтр сетчатый топливного бака | N000-029-896 | - | |
| 2.105 | Бак топливный 170F SB | N000-029-809-2 | - | |
| 2.106 | Штуцер бака | N000-029-891 | - | |
| 2.108 | Шланг топливный L200 D8/d4 | N000-029-892 | - | |
| 2.110 | Катушка питания 18W | N000-039-663 | 3 770 | |
| 2.112 | Провод питания лампы V1 | N000-039-674 | - | |
| 2.115 | Стартер электрический V2 | V000-001-070 | 12 871.34 | |
| 2.118 | Планка крепления выключателя V1 | N000-039-676 | - | |
| 2.119 | Регулятор напряжения | N000-039-664 | 1 131.55 | |
| 2.124 | Регулятор центробежный в сборе | N000-029-854 | - | |
| 2.125 | Шатун в сборе | N000-029-857 | 3 444 | |
| 2.126 | Кольца поршневые (набор) D70 | N000-029-878 | 910 | |
