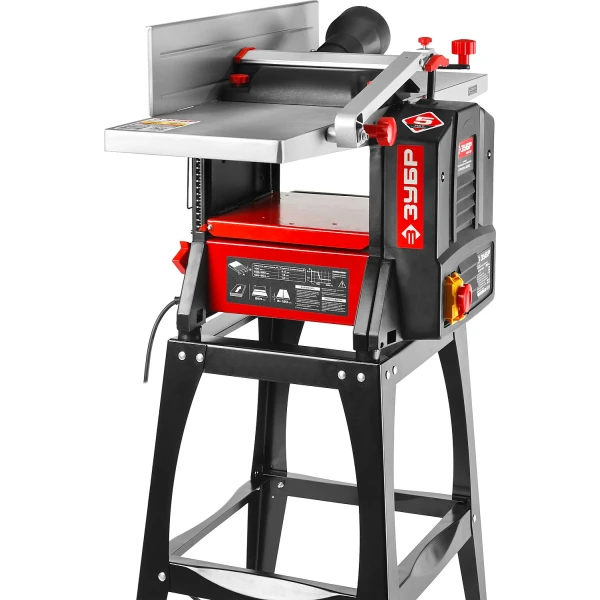

ЗУБР 254 мм, 1600 Вт, фуговально - рейсмусовый станок (СРФ-254-1600С)
Комбинированный станок, сочетающий в себе функции рейсмуса и фуганка, способен обрабатывать заготовки из древесины толщиной до 120 мм и шириной до 254 мм. Простой в эксплуатации и не требующий специального обслуживания, станок ЗУБР значительно расширяет функционал любой мастерской по дереву.
Преимущества
- Экономичный двигатель с защитой от перегрузки
- Магнитный пускатель исключает самопроизвольный пуск станка после временного отключения электропитания
- Автоматическая подача заготовки (рейсмус)

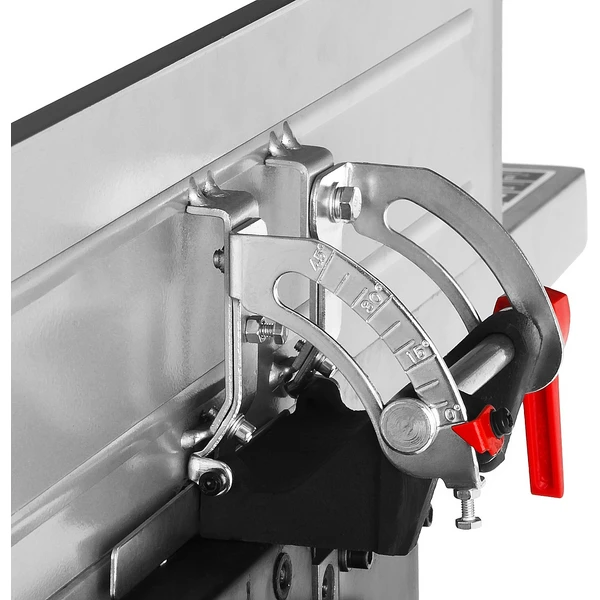

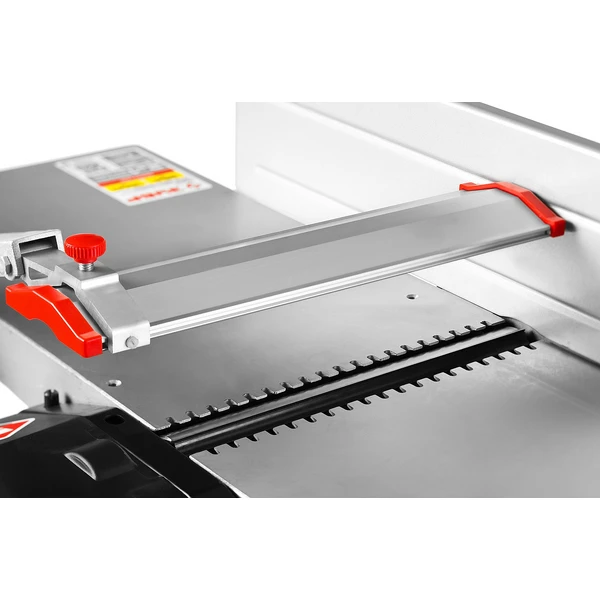

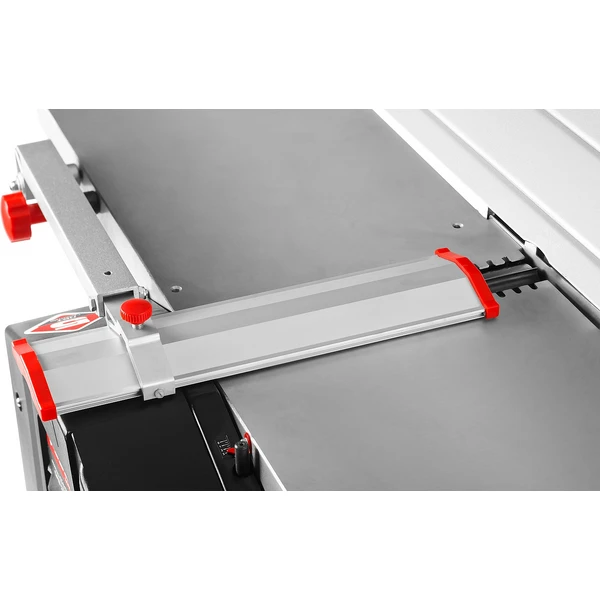

- Регулировка наклона направляющего упора на угол от 0 до 45°
- Ременная передача защищает двигатель от перегрузок и снижает шум при работе
- Высокая скорость вращения ножевого вала обеспечивает получение поверхности высокой чистоты
- Два ножа из быстрорежущей стали подходят для обработки как мягких, так и твердых пород древесины
- Простой переход от одной операции к другой
- Литые полированные рабочие столы облегчают подачу заготовки в зону резания

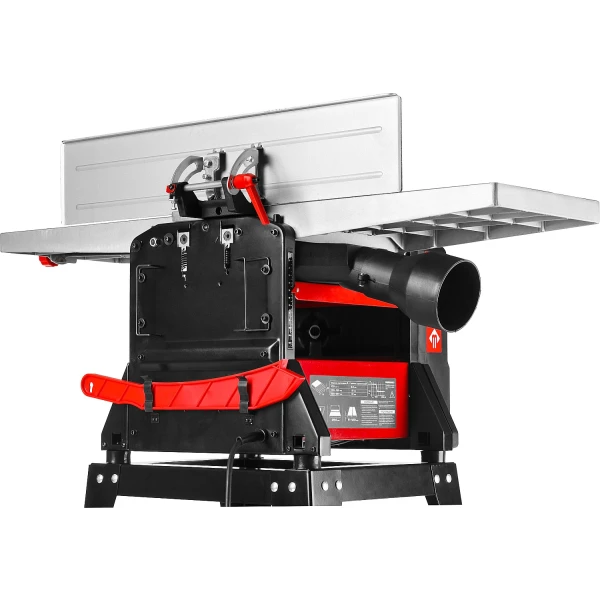

- В зависимости от выполняемой операции, патрубок пылесборника легко устанавливается в необходимое положение, обеспечивая чистоту рабочего места

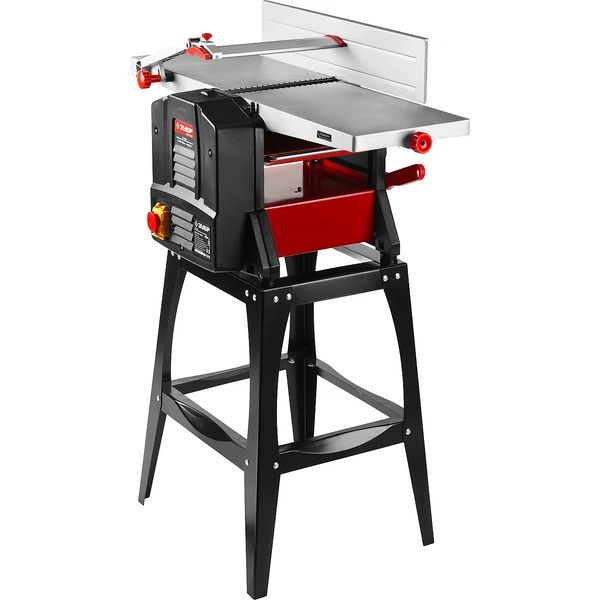

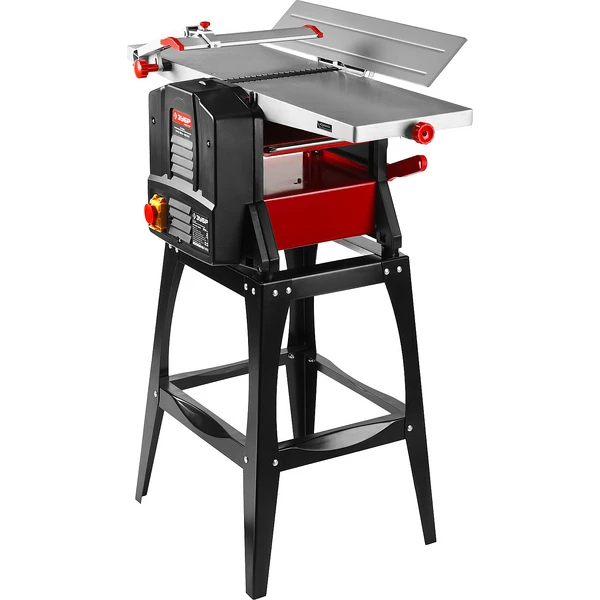

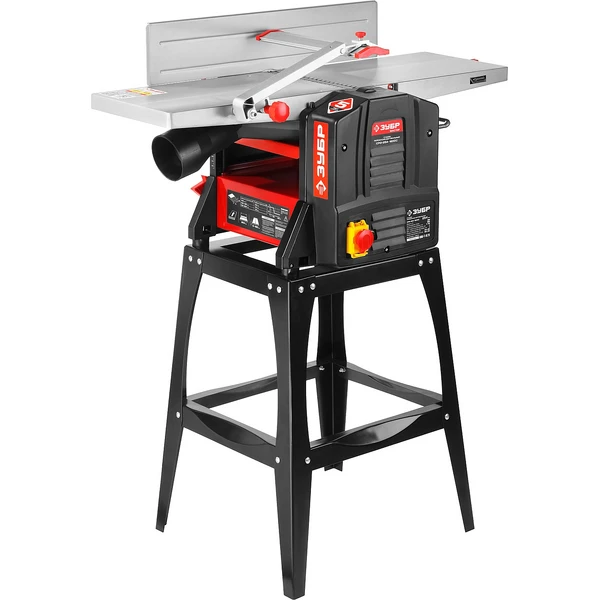

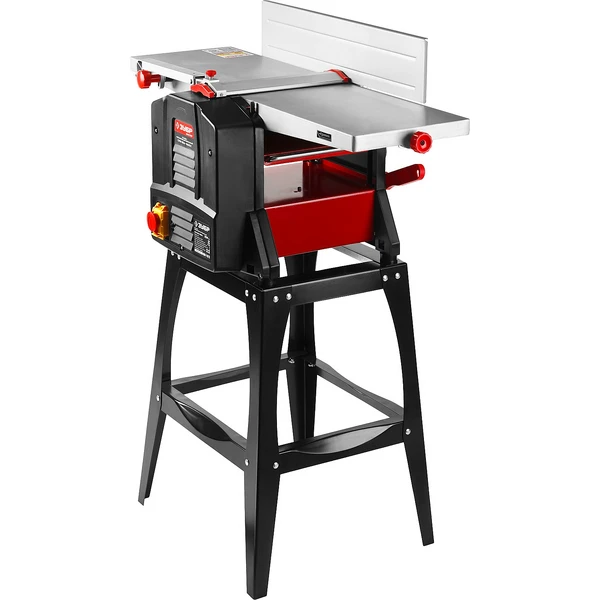

- Подставка для удобной установки станка в комплекте
Использование
Для одностороннего плоскостного строгания плоских заготовок из древесины в размер по толщине с предварительной обработкой базовой плоскости.
| Габариты, см | 103x52x44 |
| Масса изделия, кг | 33.5 |
| Масса в упаковке, кг | 40 |
| Гарантия | 60 |
| Напряжение питания, В/Гц | 220±10% /50 |
| Мощность, Вт | 1600 |
| Тип станка | Рейсмусно-фуговальный |
| Ширина строгания, мм | 254 |
| Частота вращения строгального вала, об/мин | 9000 |
| Кол-во ножей | 2 |
| Размер ножа, мм | 261х16.5х1,5 |
| Скорость автоматической подачи, м/мин | 6 |
| Диаметр подключения к пылесборнику, мм | 100 |
| Передача | ременная |
| Глубина строгания (рейсмус), мм | 2 |
| Глубина строгания (фугование), мм | 3 |
| Макс. ширина строгания, мм | 254 |
| Мин. длина строгания (рейсмус), мм | 80 |
| Мин. толщина заготовки (рейсмус), мм | 5 |
| Макс. толщина заготовки (рейсмус), мм | 120 |
| Размеры рабочего стола рейсмуса, мм | 270х303 |
| Размеры рабочего стола фуганка, мм | 920х263 |
| Тип упаковки | коробка картонная |

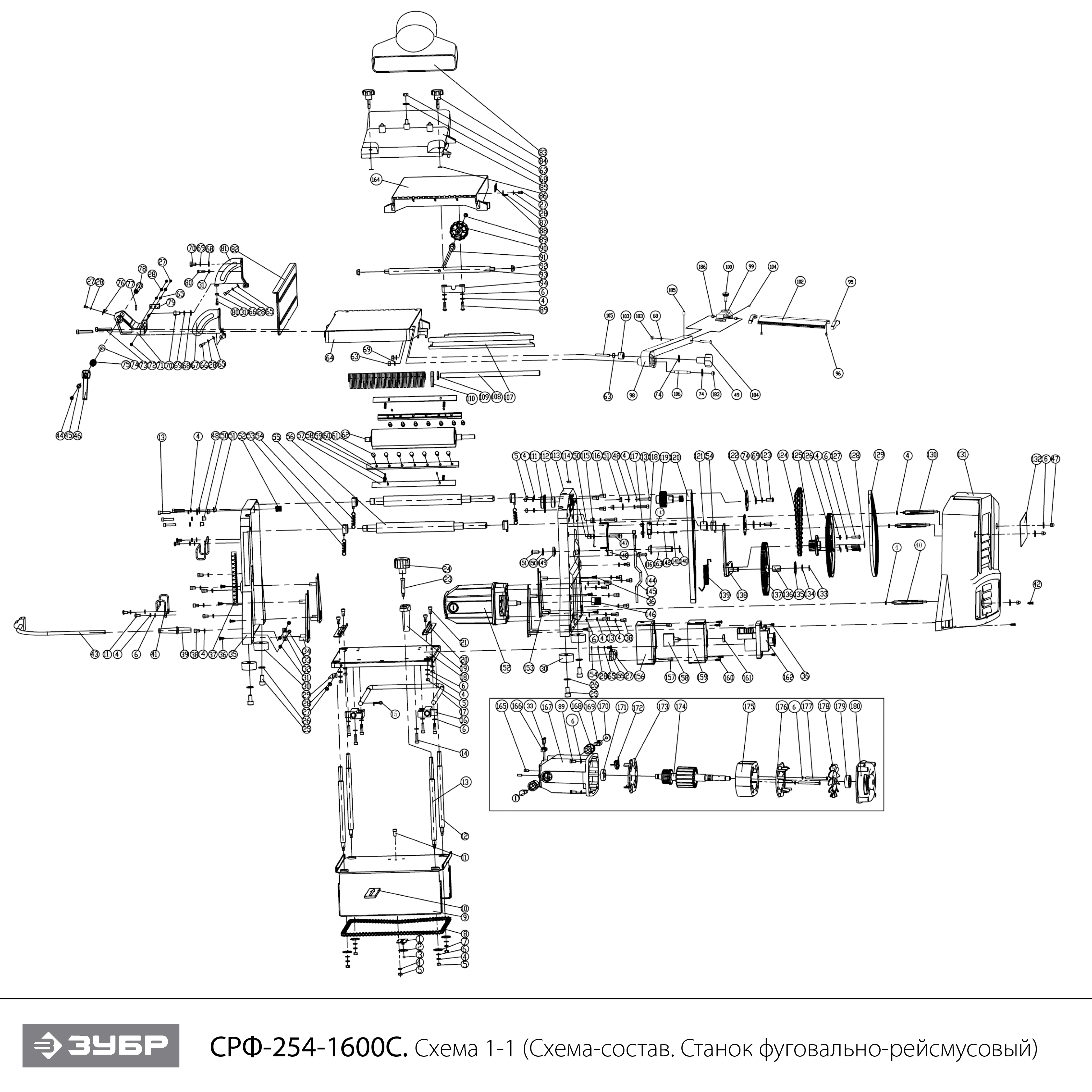

Схема сборки и запчасти ЗУБР 254 мм, 1600 Вт, фуговально - рейсмусовый станок (СРФ-254-1600С)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Заклепка | N000-024-134 | - | |
| 2 | Натяжитель цепи | N000-024-135 | 496.63 | |
| 3 | Кольцо D6 | N000-024-136 | - | |
| 4 | Накладка D5 | N000-024-137 | - | |
| 7 | Регулятор звёздочки | N000-024-138 | 380.41 | |
| 8 | Цепь P=8 | N000-024-139 | 1 120.08 | |
| 9 | Кожух | N000-024-140 | 404.12 | |
| 10 | Указатель направления подачи | N000-024-141 | - | |
| 12 | Винт | N000-024-142 | - | |
| 13 | Винт | N000-024-143 | - | |
| 14 | Винт M5х20 Hex | N000-020-800 | - | |
| 16 | Корпус | N000-024-144 | 202.06 | |
| 17 | Кронштейн | N000-024-145 | - | |
| 18 | Стол | N000-024-146 | 3 030.93 | |
| 19 | Кронштейн | N000-024-147 | 200 | |
| 20 | Направляющая пластина | N000-024-148 | 1 212.37 | |
| 23 | Винт | N000-024-149 | 150 | |
| 24 | Ручка | N000-024-150 | 400 | |
| 25 | Винт M8x20 | N000-013-938 | 100 | |
| 26 | Шайба D8 | N000-020-872 | 101.03 | |
| 27 | Винт M4x10 | N000-013-843 | - | |
| 29 | Указатель | N000-024-151 | - | |
| 30 | Ножка резиновая | N000-024-152 | - | |
| 31 | Гайка M4 | N000-022-372 | - | |
| 32 | Прижим шнура | N000-024-153 | - | |
| 33 | Винт M4x16 | N000-022-572 | - | |
| 34 | Подножка | N000-024-154 | 202.06 | |
| 35 | Стойка | N000-024-155 | 5 498 | |
| 36 | Болт ST4.2х10mm | N000-014-026 | - | |
| 37 | Шкала | N000-024-156 | - | |
| 38 | Винт M5х8 | N000-023-860 | - | |
| 39 | Воротник шнура | N000-024-157 | - | |
| 40 | Штифт | N000-024-158 | - | |
| 41 | Крючок | N000-024-159 | - | |
| 42 | Саморез ST4.2х20 | N000-023-876 | - | |
| 43 | Шнур сетевой H05RN-F Rubber 3Gх1.0мм2 2м | V000-006-344 | - | |
| 44 | Болт | N000-024-160 | - | |
| 45 | Пружина D8.5xh10 | N000-024-161 | 147.93 | |
| 46 | Болт | N000-024-162 | - | |
| 47 | Гайка M5 | N000-020-828 | - | |
| 48 | Шайба D5 | N000-020-867 | 101.03 | |
| 49 | Ручка кронштейна | N000-024-163 | 255.65 | |
| 50 | Втулка | N000-024-164 | 475.5 | |
| 51 | Втулка | N000-024-165 | 591.74 | |
| 52 | Подшипник игольчатый K10х13х13 (13х10х13) | N000-023-893 | 348.7 | |
| 53 | Пружина D9xh10xL29 | N000-024-166 | 147.93 | |
| 54 | Втулка скольжения | N000-024-167 | 274.72 | |
| 55 | Пружина D9xh10xL28.3 | N000-024-168 | 147.93 | |
| 56 | Ролик прижимной | N000-024-169 | 1 806.9 | |
| 57 | Ножи для рейсмуса W18Cr4V 261х16.5х1.5 (пара) | N000-024-170-2 | 3 444.01 | |
| 58 | Пружина D5.5xh18 | N000-024-171 | 285.3 | |
| 59 | Штифт D3х15 | N000-023-884 | - | |
| 60 | Прижим ножа | N000-024-172 | 710.12 | |
| 61 | Винт | N000-024-173 | 145.68 | |
| 62 | Барабан ножевой | N000-024-174 | 3 000.95 | |
| 64 | Стол | N000-024-175 | 10 455.63 | |
| 65 | Шайба D4 | N000-013-867 | - | |
| 66 | Винт M4х12 Hex | N000-020-785 | - | |
| 67 | Угольник А | N000-024-176 | - | |
| 70 | Винт M6х12 Hex | N000-023-861 | - | |
| 71 | Основание угольника | N000-024-177 | - | |
| 72 | Винт | N000-024-178 | - | |
| 73 | Винт M6x25 | N000-022-365 | - | |
| 74 | Шайба D6 | N000-020-869 | 100 | |
| 75 | Винт | N000-024-179 | - | |
| 76 | Указатель | N000-024-180 | - | |
| 77 | Штифт D3х10 | N000-023-883 | - | |
| 78 | Вал | N000-024-181 | 517.76 | |
| 79 | Планка | N000-024-182 | - | |
| 80 | Винт M4х15 Hex | N000-023-856 | - | |
| 81 | Угольник В | N000-024-183 | - | |
| 82 | Планка | N000-024-184 | - | |
| 83 | Переходник кожуха | N000-024-185 | 707.22 | |
| 84 | Ручка | N000-024-186 | - | |
| 85 | Кожух | N000-024-187 | 303.09 | |
| 86 | Кольцо стопорное | N000-024-188 | - | |
| 87 | Указатель | N000-024-189 | - | |
| 88 | Значок | N000-024-190 | - | |
| 89 | Винт M5х12 | N000-023-858 | - | |
| 90 | Ручка | N000-024-191 | 400 | |
| 91 | Рычаг регулировочный | N000-024-192 | 380.41 | |
| 92 | Гайка M8 | N000-013-916 | 101.03 | |
| 93 | Вал | N000-024-193 | 951.01 | |
| 94 | Упор | N000-024-194 | - | |
| 95 | Заглушка | N000-024-195 | - | |
| 96 | Саморез ST4.2х6 | N000-023-877 | - | |
| 98 | Консоль | N000-024-196 | - | |
| 99 | Держатель | N000-024-197 | 202.06 | |
| 100 | Ручка фиксирующая | N000-024-198 | - | |
| 102 | Брызговик | N000-024-199 | 202.06 | |
| 103 | Шайба | N000-024-200 | - | |
| 104 | Винт M6х8 (пластик) | N000-023-866 | - | |
| 105 | Винт M6х55 Hex | N000-020-822 | - | |
| 106 | Винт | N000-024-201 | - | |
| 107 | Заглушка | N000-024-202 | 606.19 | |
| 108 | Штифт | N000-024-203 | - | |
| 109 | Шайба | N000-024-204 | - | |
| 110 | Планка фиксирующая | N000-024-205 | 101.03 | |
| 111 | Крышка подшипника | N000-024-206 | - | |
| 112 | U009-600-0RS | 323.83 | | |
| 113 | Промщит | N000-024-207 | 3 619.47 | |
| 114 | Шкала | N000-024-208 | - | |
| 115 | Пластина торсионная | N000-024-209 | 101.03 | |
| 117 | Разъем | N000-024-210 | - | |
| 118 | Микровыключатель HY50 10(8)А 250В 5E4 | V000-003-335 | 211.33 | |
| 119 | Шкив | N000-024-212 | 222.13 | |
| 120 | Ремень поликлиновой 5PJ605 | N000-040-889 | 534 | |
| 120 | Ремень поликлиновой 5PJ604 | N000-024-093 | 505.15 | |
| 121 | Втулка | N000-024-214 | 718.54 | |
| 122 | Звёздочка большая | N000-024-215 | 1 352.54 | |
| 123 | Винт M6x15 | N000-013-899 | - | |
| 124 | Цепь P=12.7 | N000-024-216 | 1 056.67 | |
| 125 | Шестерня | N000-024-217 | 908.75 | |
| 126 | Колесо алюминиевое | N000-024-218 | - | |
| 127 | Винт M5х20 | N000-020-799 | - | |
| 128 | Шайба D12 | N000-022-385 | - | |
| 129 | Ремень поликлиновой 3PJ610 | N000-024-099 | 355.63 | |
| 130 | Штифт соединительный | N000-024-220 | - | |
| 131 | Основание | N000-024-221 | 1 135.29 | |
| 132 | Этикетка | N000-024-222 | - | |
| 134 | Шайба | N000-024-223 | - | |
| 135 | Звёздочка маленькая | N000-024-224 | 464.95 | |
| 136 | Втулка | N000-024-225 | - | |
| 137 | Шестерня большая | N000-024-226 | 486.07 | |
| 138 | Планка | N000-024-227 | - | |
| 139 | Пружина D12xh25.5xL52 | N000-024-108 | 285.3 | |
| 140 | Кольцо стопорное D9 | N000-022-856 | - | |
| 141 | Винт M3х18 | N000-023-854 | - | |
| 143 | Шайба D3 | N000-023-881 | - | |
| 144 | Фиксатор кабеля | N000-024-229 | - | |
| 145 | Провод | N000-024-230 | - | |
| 146 | Шкив | N000-024-231 | - | |
| 147 | Саморез | N000-024-232 | - | |
| 148 | Планка микровыключателя | N000-024-233 | - | |
| 149 | Шайба эксцентриковая | N000-024-234 | - | |
| 150 | Шайба пружинная D3mm | N000-023-882 | - | |
| 151 | Винт M8х15 Hex | N000-023-868 | - | |
| 152 | Двигатель КДС | V000-001-683 | 22 226.8 | |
| 153 | Подножка | N000-024-235 | 202.06 | |
| 154 | Шайба | N000-024-236 | - | |
| 155 | Тяга | N000-024-237 | - | |
| 156 | Корпус выключателя | N000-024-238 | - | |
| 157 | Винт M5x10 | N000-013-855 | - | |
| 158 | Выключатель автоматический 250В 7А | V000-003-334 | 718.54 | |
| 159 | Крышка выключателя | N000-024-239 | - | |
| 160 | Саморез ST4.2х15 | N000-023-875 | - | |
| 161 | Гайка M12 | N000-013-905 | - | |
| 162 | Выключатель электромагнитный (с грибком) KJD12 AC250V, 50Hz, 16(12)A, 5E4 | V000-003-332 | 2 102.78 | |
| 163 | Вал эксцентриковый | N000-024-240 | 1 024.98 | |
| 164 | Стол | N000-024-241 | 3 030.93 | |
| 165 | Винт M4х12 | N000-023-855 | - | |
| 166 | Прижим шнура | N000-024-242 | - | |
| 167 | Корпус двигателя | N000-024-243 | 1 002.61 | |
| 168 | Щеткодержатель | N000-024-244 | 496.63 | |
| 169 | Щетка графитовая (пара) 6.5х13.5х17 | N000-024-124 | 486.07 | |
| 170 | Гайка | N000-024-245 | - | |
| 171 | Подшипник шариковый 6001-2RS (28х12х8) CHL | N000-023-891 | 538.92 | |
| 171.1 | Втулка подшипника 6001 резиновая | N000-017-098 | 101.03 | |
| 172 | Конденсатор 250VAC X2Y2 0.33uf(X2)+2x2200pF(Y2) | V000-007-554 | - | |
| 173 | Защита статора | N000-024-246 | - | |
| 174 | Ротор КДС | N000-024-247 | 3 497.6 | |
| 175 | Статор СДС | N000-024-248 | 3 317.96 | |
| 176 | Клеммы изоляции статора | N000-024-249 | - | |
| 177 | Саморез ST5х56 | N000-023-879 | - | |
| 178 | Крыльчатка | N000-024-250 | - | |
| 179 | Подшипник шариковый 6201-2RS (32х12х10) n/n | U009-620-1RS | 202.06 | |
| 180 | Крышка двигателя | N000-024-251 | - | |
| 183 | Гайка M6 | N000-013-840 | 100 | |
| 184 | Саморез | N000-024-252 | - | |
| 185 | Винт M6x10 | N000-013-865 | - | |
| 186 | Подшипник игольчатый HK0710 (11х7х10) | N000-023-892 | 211.33 | |
| 187 | Шаблон для установки ножей в сборе | N000-029-106 | 585.98 | |
