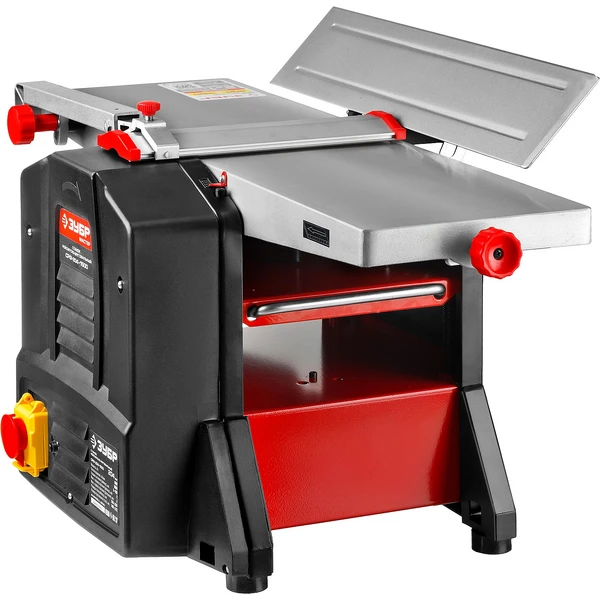

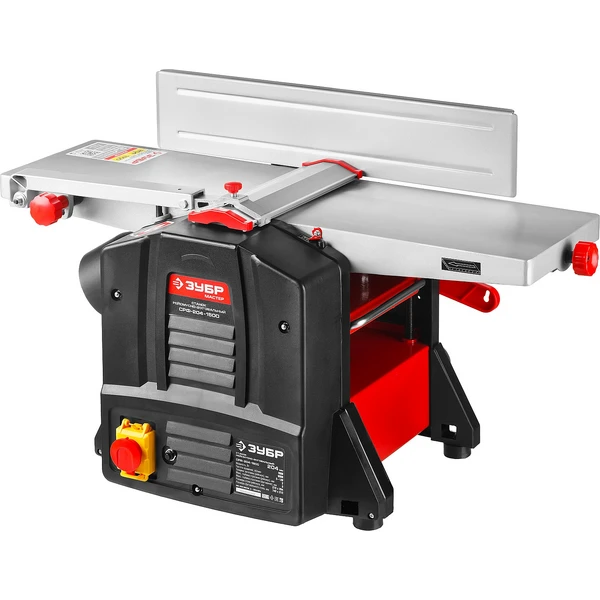

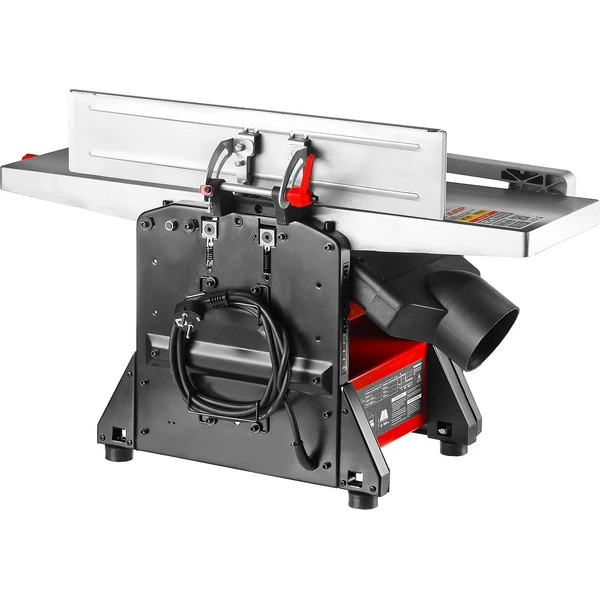

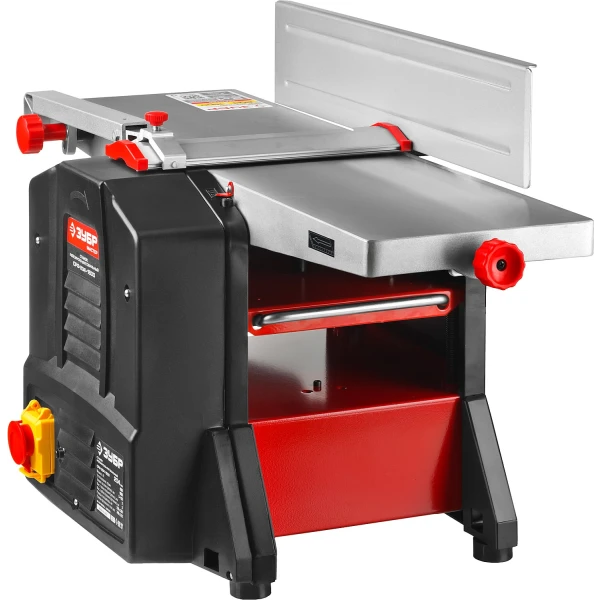

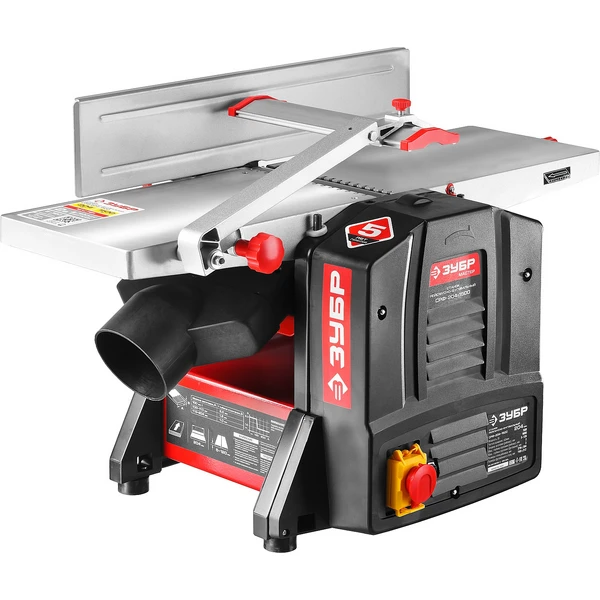

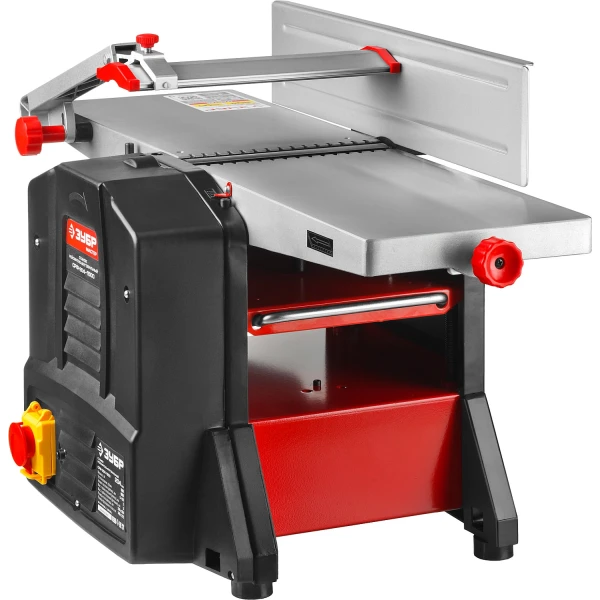

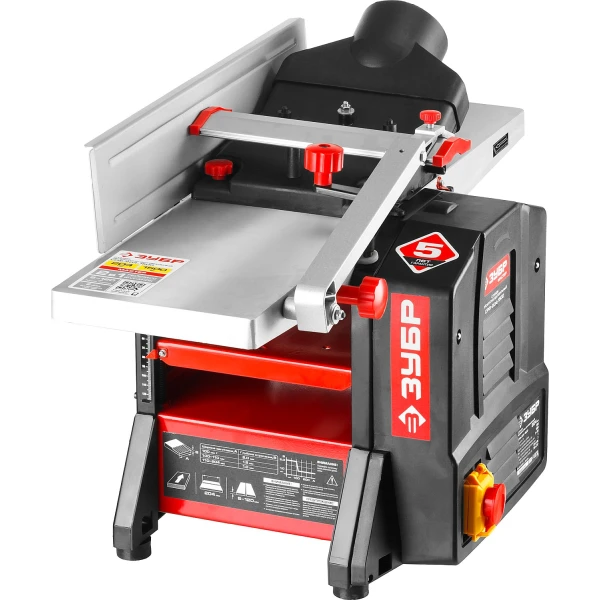

ЗУБР 204 мм, 1500 Вт, фуговально - рейсмусовый станок (СРФ-204-1500)
Комбинированный станок предназначен для обработки поверхности деревянных изделий строганием по плоскости (фугование), а также строганием в заданный размер (рейсмусование) с простым переходом от одной операции к другой. Простой в эксплуатации и не требующий специального обслуживания, станок ЗУБР значительно расширяет функционал любой мастерской по дереву.
Преимущества
- Экономичный двигатель с защитой от перегрузки
- Магнитный пускатель исключает самопроизвольный пуск станка после временного отключения электропитания
- Автоматическая подача заготовки (рейсмус)

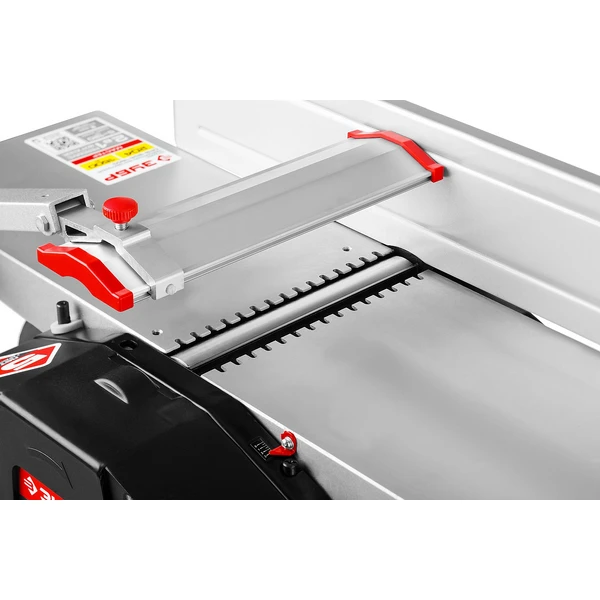

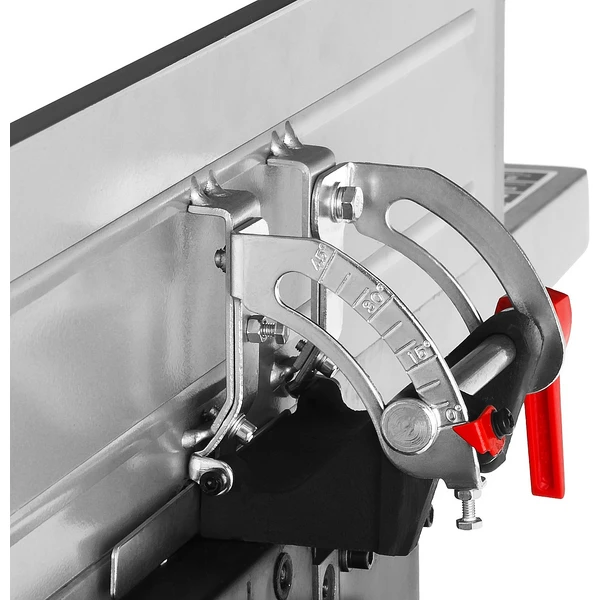

- Регулировка наклона направляющего упора на угол от 0 до 45°
- Ременная передача защищает двигатель от перегрузок и снижает шум при работе
- Высокая скорость вращения ножевого вала обеспечивает получение поверхности высокой чистоты
- Два ножа из быстрорежущей стали подходят для обработки как мягких, так и твердых пород древесины
- Простой переход от одной операции к другой
- Литые полированные рабочие столы облегчают подачу заготовки в зону резания

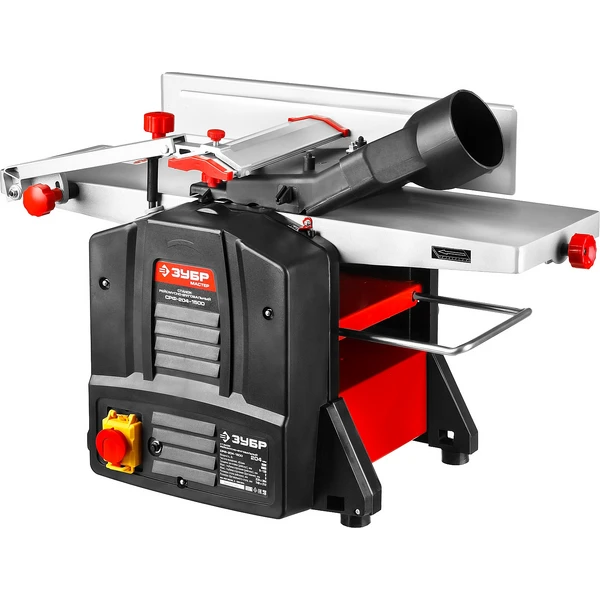

- В зависимости от выполняемой операции, патрубок пылесборника легко устанавливается в необходимое положение, обеспечивая чистоту рабочего места
Использование
Для одностороннего плоскостного строгания плоских заготовок из древесины в размер по толщине с предварительной обработкой базовой плоскости.
| Габариты, см | 86x46x43 |
| Масса изделия, кг | 27.5 |
| Масса в упаковке, кг | 31 |
| Гарантия | 60 |
| Напряжение питания, В/Гц | 220±10% /50 |
| Мощность, Вт | 1500 |
| Тип станка | Рейсмусно-фуговальный |
| Ширина строгания, мм | 204 |
| Частота вращения строгального вала, об/мин | 9000 |
| Кол-во ножей | 2 |
| Размер ножа, мм | 210х16.5х1,5 |
| Скорость автоматической подачи, м/мин | 8 |
| Диаметр подключения к пылесборнику, мм | 100 |
| Передача | ременная |
| Глубина строгания (рейсмус), мм | 2 |

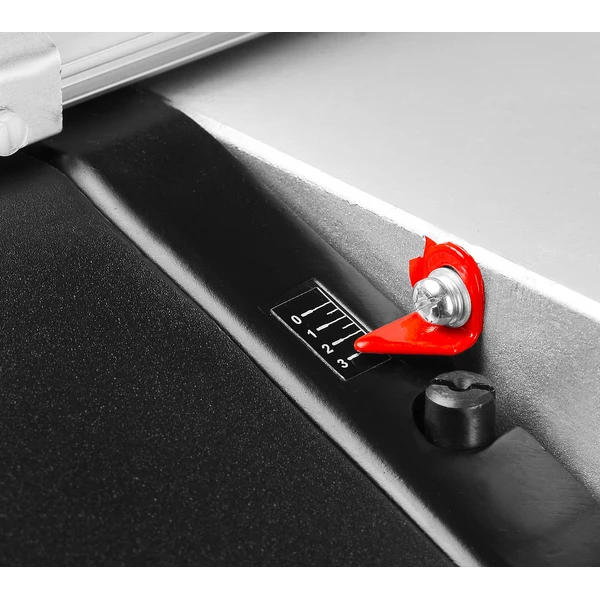

| Глубина строгания (фугование), мм | 3 |
| Макс. ширина строгания, мм | 204 |
| Мин. длина строгания (рейсмус), мм | 80 |
| Мин. толщина заготовки (рейсмус), мм | 5 |

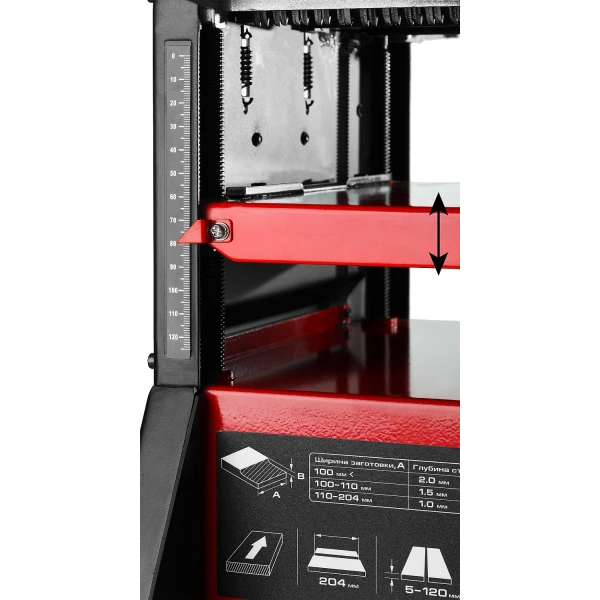

| Макс. толщина заготовки (рейсмус), мм | 120 |
| Размеры рабочего стола рейсмуса, мм | 270х204 |
| Размеры рабочего стола фуганка, мм | 740х212 |
| Тип упаковки | коробка картонная |

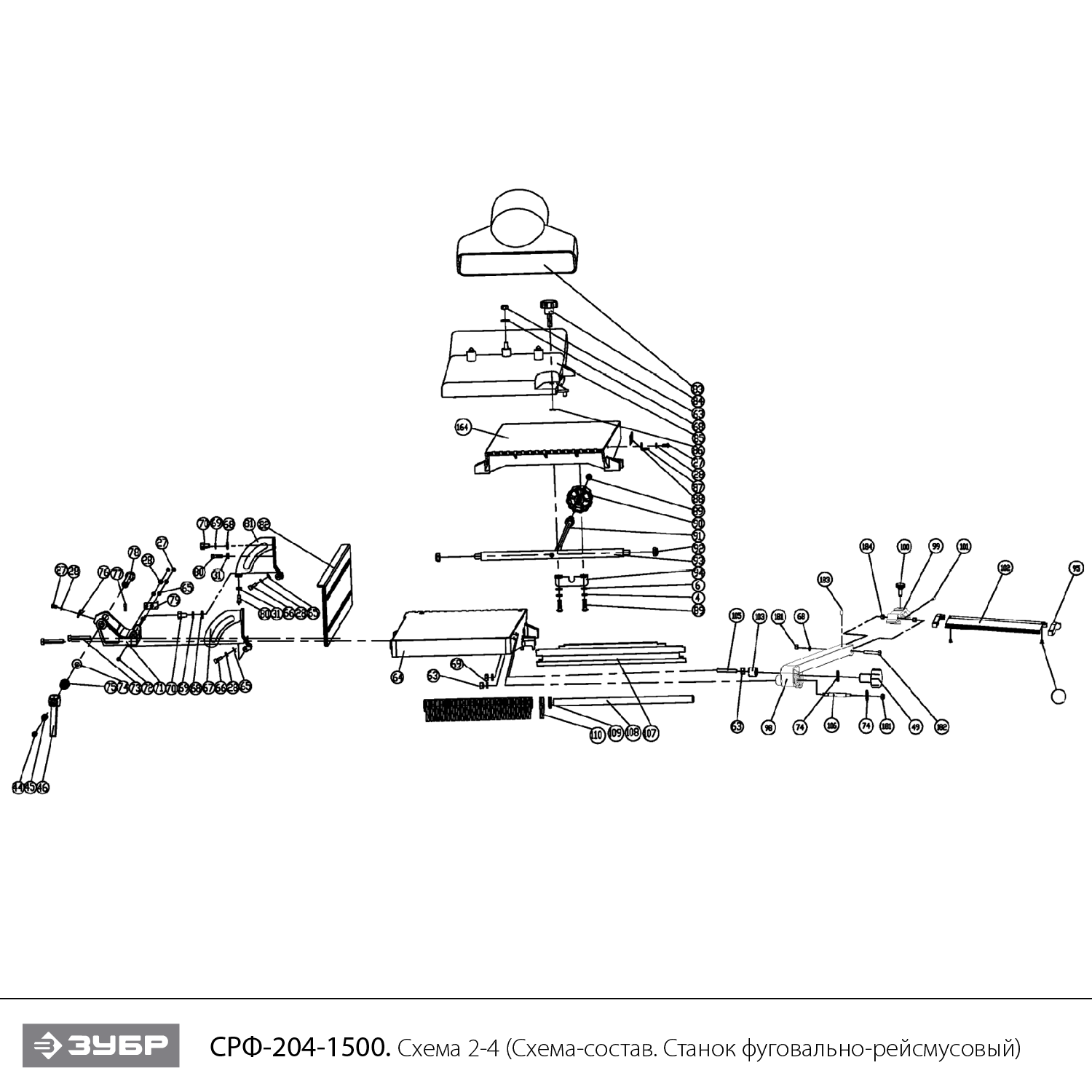

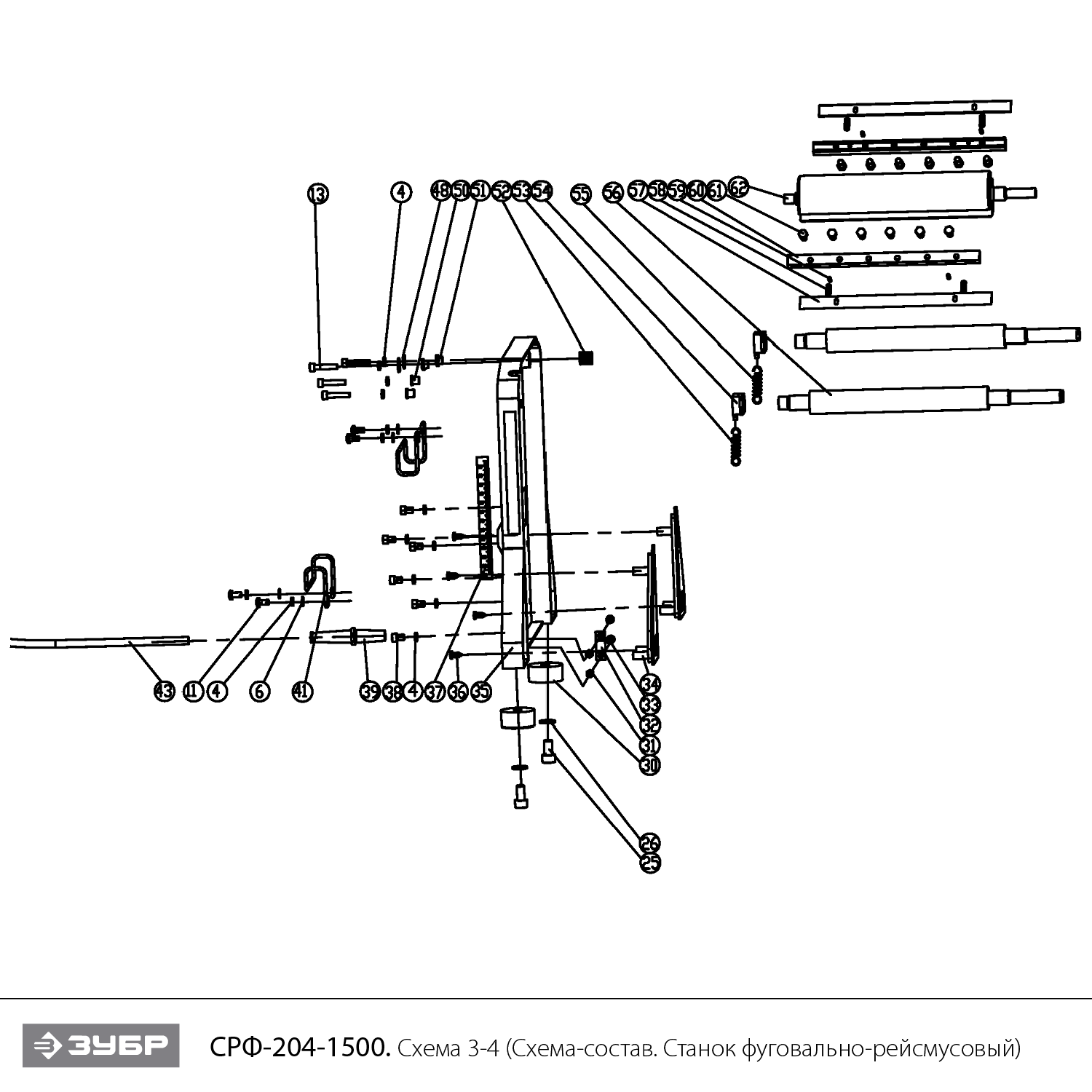

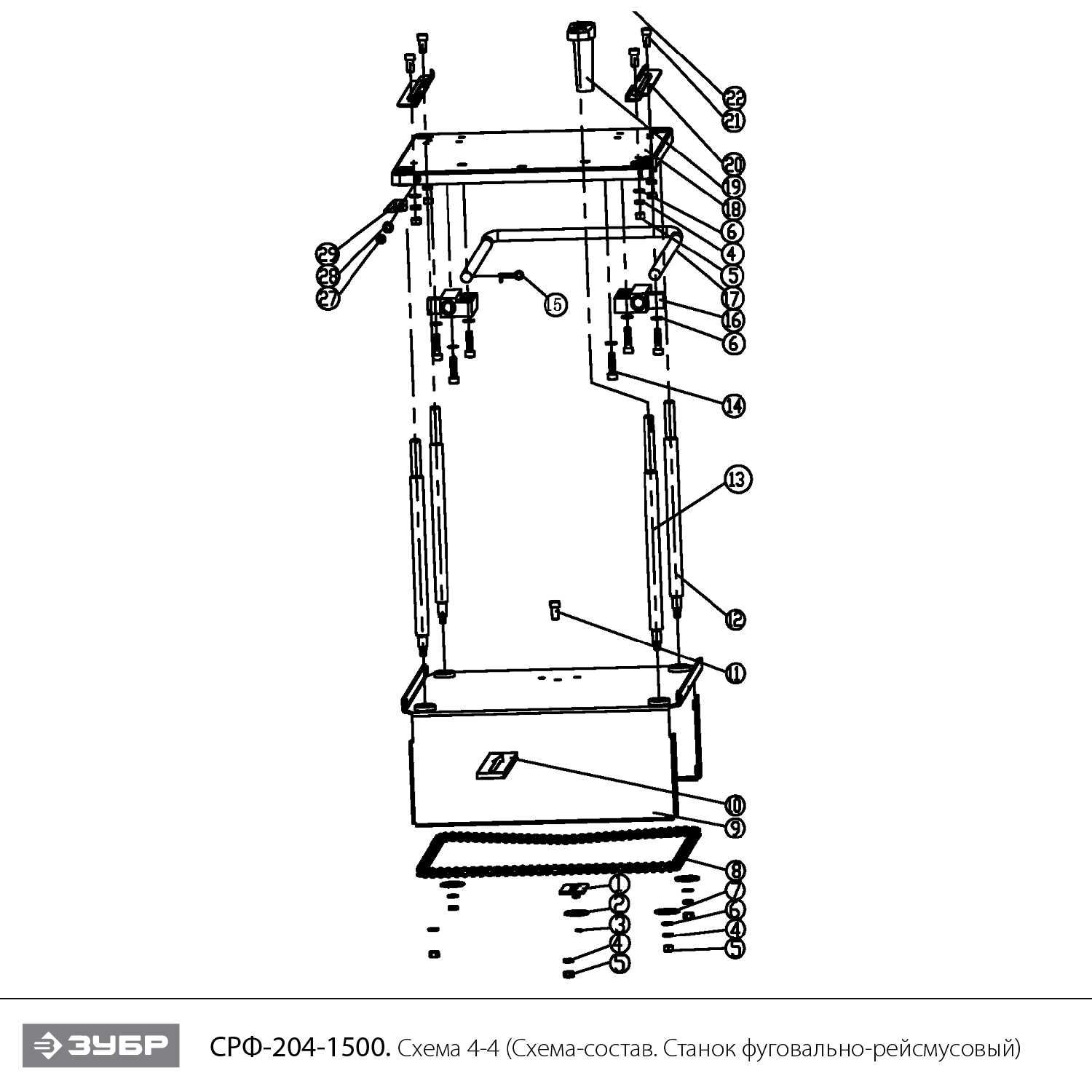

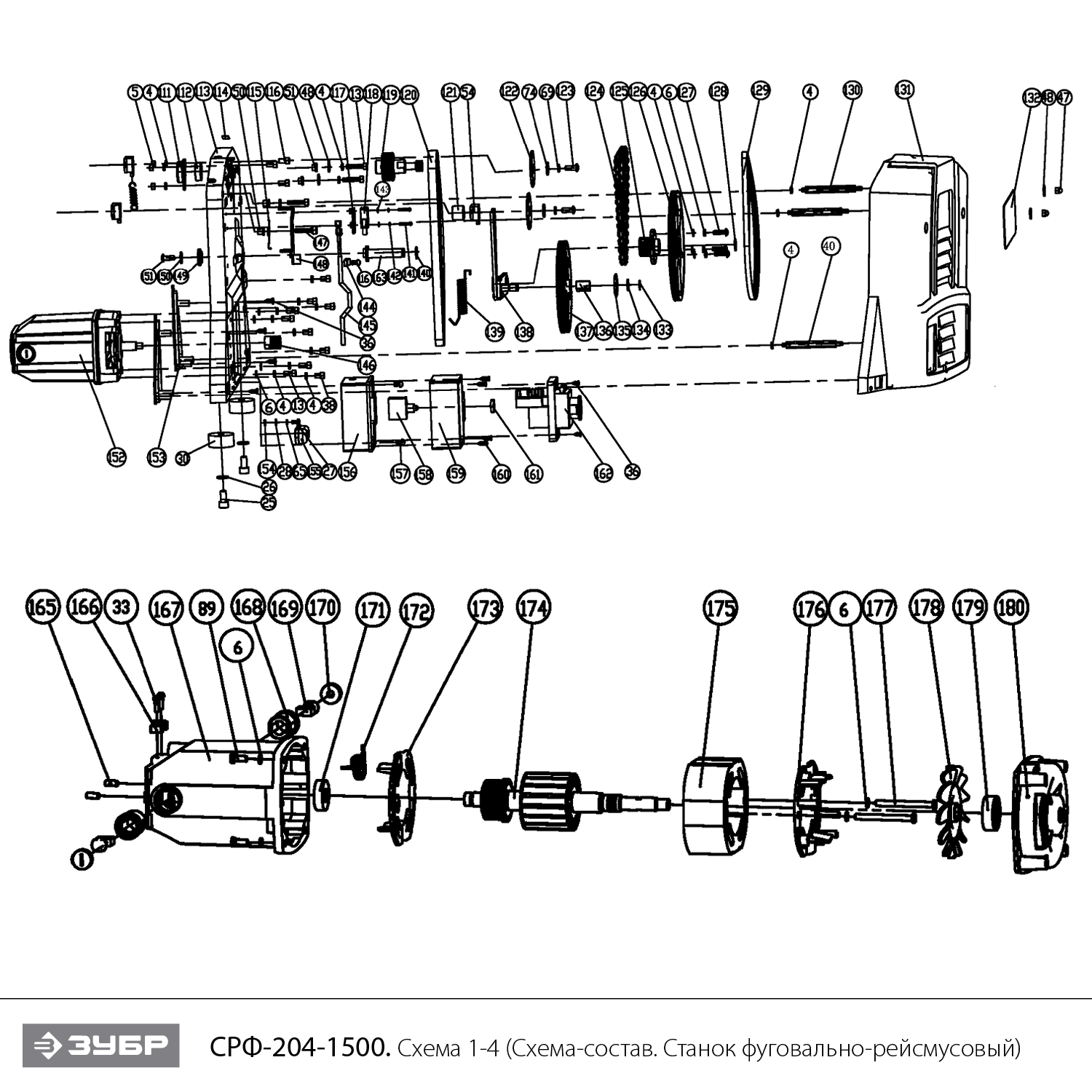

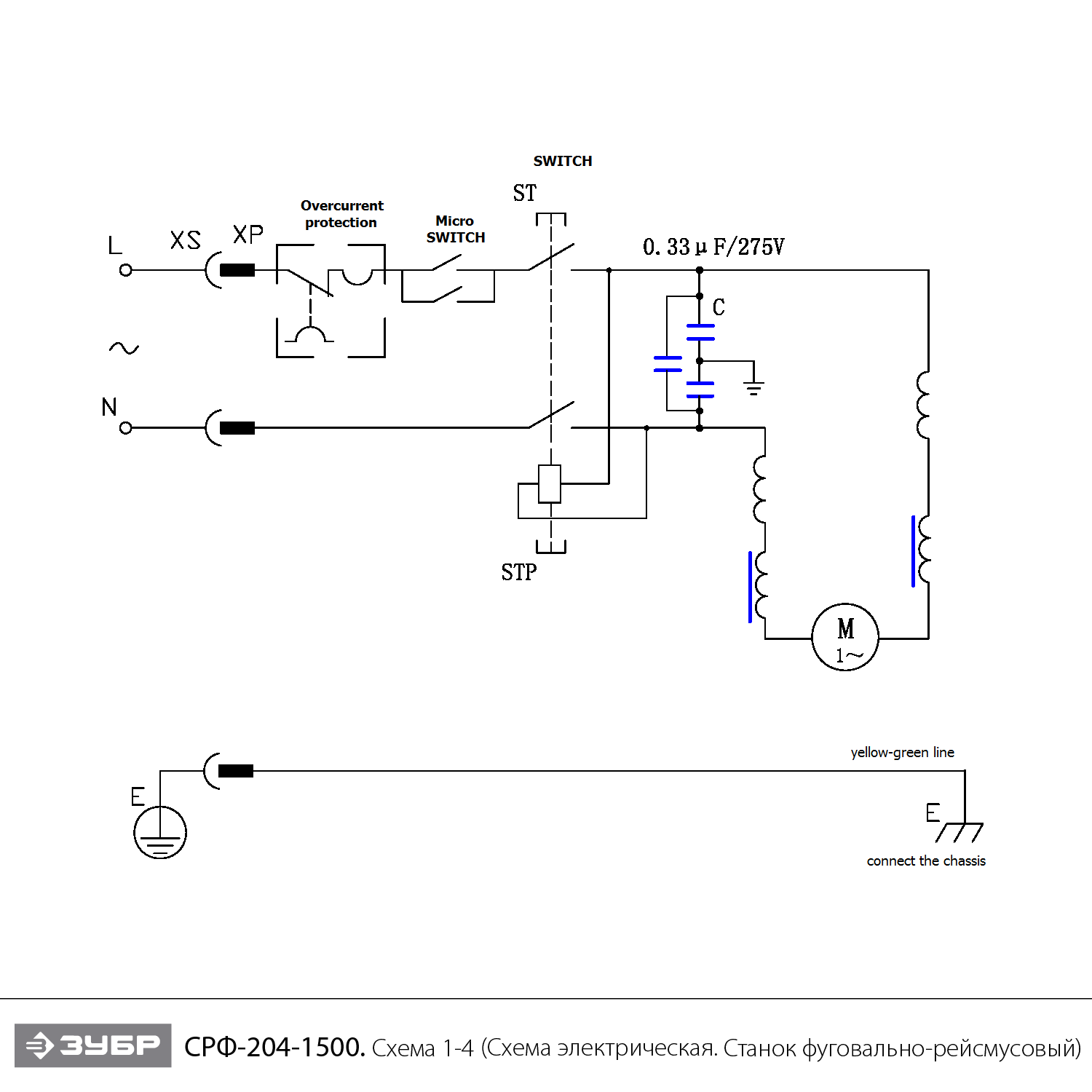

Схема сборки и запчасти ЗУБР 204 мм, 1500 Вт, фуговально - рейсмусовый станок (СРФ-204-1500)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Защелка натяжителя цепи | N000-024-013 | - | |
| 2 | Натяжитель цепи | N000-024-014 | 317.01 | |
| 3 | Кольцо D6 | N000-024-015 | - | |
| 4 | Накладка D5 | N000-024-016 | - | |
| 7 | Регулятор звёздочки | N000-024-017 | 612.88 | |
| 8 | Цепь P=8 | N000-024-018 | 1 257.44 | |
| 9 | Кожух | N000-024-019 | - | |
| 10 | Указатель направления подачи | N000-024-020 | - | |
| 12 | Винт | N000-024-021 | - | |
| 13 | Винт | N000-024-022 | - | |
| 14 | Винт M5х20 Hex | N000-020-800 | - | |
| 15 | Штифт D3х15 | N000-023-884 | - | |
| 16 | Корпус | N000-024-023 | - | |
| 17 | Кронштейн | N000-024-024 | - | |
| 18 | Стол | N000-024-025 | - | |
| 19 | Кронштейн | N000-024-026 | - | |
| 20 | Направляющая пластина | N000-024-027 | - | |
| 21 | Винт M6x15 | N000-013-899 | - | |
| 22 | Заглушка | N000-024-028 | - | |
| 23 | Винт | N000-024-029 | - | |
| 24 | Ручка | N000-024-030 | - | |
| 25 | Винт M8x20 | N000-013-938 | 100 | |
| 26 | Шайба D8 | N000-020-872 | 101.03 | |
| 27 | Винт M4x10 | N000-013-843 | - | |
| 29 | Указатель | N000-024-031 | - | |
| 30 | Ножка резиновая | N000-024-032 | - | |
| 31 | Гайка M4 | N000-022-372 | - | |
| 32 | Прижим шнура | N000-024-033 | - | |
| 33 | Винт M4x16 | N000-022-572 | - | |
| 34 | Подножка | N000-024-034 | - | |
| 35 | Стойка | N000-024-035 | 5 784.16 | |
| 36 | Болт ST4.2х10mm | N000-014-026 | - | |
| 37 | Шкала | N000-024-036 | - | |
| 38 | Винт M5х8 | N000-023-860 | - | |
| 39 | Воротник шнура | N000-024-037 | - | |
| 40 | Штифт | N000-024-038 | - | |
| 41 | Крючок | N000-024-039 | 197.8 | |
| 42 | Саморез ST4.2х20 | N000-023-876 | - | |
| 43 | Шнур сетевой H05RN-F Rubber 3Gх1.0мм2 2м | V000-006-344 | - | |
| 44 | Болт | N000-024-040 | - | |
| 45 | Пружина | N000-024-041 | - | |
| 46 | Болт | N000-024-042 | - | |
| 47 | Гайка M5 | N000-020-828 | - | |
| 48 | Шайба D5 | N000-020-867 | 101.03 | |
| 49 | Ручка кронштейна | N000-024-043 | - | |
| 50 | Втулка | N000-024-044 | 475.5 | |
| 51 | Втулка | N000-024-045 | 475.5 | |
| 52 | Подшипник игольчатый K10х13х13 (13х10х13) | N000-023-893 | 348.7 | |
| 53 | Пружина D9xh10xL29 | N000-024-166 | 147.93 | |
| 54 | Втулка скольжения | N000-024-047 | 274.72 | |
| 55 | Пружина D9xh10xL28.3 | N000-024-168 | 147.93 | |
| 56 | Ролик прижимной | N000-024-049 | 1 511.04 | |
| 57 | Ножи для рейсмуса W18Cr4V 210х16.5х1.5 (пара) | N000-024-050-2 | 1 913.67 | |
| 58 | Пружина D5.5xh16 | N000-024-051 | 221.91 | |
| 59 | Штифт D3х8 | N000-020-881 | 100 | |
| 60 | Прижим ножа | N000-024-052 | - | |
| 61 | Винт | N000-024-053 | - | |
| 62 | Барабан ножевой | N000-024-054 | 2 888.33 | |
| 63 | Гайка M6 | N000-013-840 | 100 | |
| 64 | Стол левый | N000-024-055 | 6 061.86 | |
| 66 | Винт M4х12 Hex | N000-020-785 | - | |
| 67 | Угольник А | N000-024-056 | - | |
| 69 | Шайба пружинная D6mm | N000-013-985 | - | |
| 70 | Винт M6x12 | N000-013-930 | - | |
| 71 | Основание угольника | N000-024-057 | - | |
| 72 | Винт | N000-024-058 | - | |
| 73 | Винт M6x25 | N000-022-365 | - | |
| 74 | Шайба D6 | N000-020-869 | 100 | |
| 75 | Винт | N000-024-059 | - | |
| 76 | Указатель | N000-024-060 | - | |
| 77 | Штифт D3х10 | N000-023-883 | - | |
| 78 | Вал | N000-024-061 | 327.56 | |
| 79 | Планка | N000-024-062 | - | |
| 80 | Винт M4х15 Hex | N000-023-856 | - | |
| 81 | Угольник В | N000-024-063 | - | |
| 82 | Планка | N000-024-064 | - | |
| 83 | Переходник кожуха | N000-024-065 | - | |
| 84 | Ручка | N000-024-066 | - | |
| 85 | Кожух | N000-024-067 | - | |
| 86 | Кольцо стопорное D6 | N000-013-872 | - | |
| 87 | Указатель | N000-024-068 | - | |
| 88 | Значок | N000-024-069 | - | |
| 89 | Винт M5х12 | N000-023-858 | - | |
| 90 | Ручка | N000-024-070 | - | |
| 91 | Рычаг регулировочный | N000-024-071 | - | |
| 92 | Гайка M8 | N000-013-916 | 101.03 | |
| 93 | Вал | N000-024-072 | 327.56 | |
| 94 | Упор | N000-024-073 | - | |
| 95 | Заглушка | N000-024-074 | - | |
| 96 | Саморез ST4.2х6 | N000-023-877 | - | |
| 98 | Консоль | N000-024-075 | 1 400 | |
| 99 | Держатель | N000-024-076 | - | |
| 100 | Ручка фиксирующая | N000-024-077 | - | |
| 101 | Винт M6х8 (пластик) | N000-023-866 | - | |
| 102 | Брызговик | N000-024-078 | 1 400 | |
| 103 | Шайба | N000-024-079 | - | |
| 104 | Пластина фиксирующая | N000-024-080 | - | |
| 105 | Винт M6х55 | N000-023-865 | - | |
| 106 | Винт | N000-024-081 | - | |
| 107 | Заглушка | N000-024-082 | 980 | |
| 108 | Штифт | N000-024-083 | - | |
| 109 | Шайба | N000-024-084 | - | |
| 110 | Планка фиксирующая | N000-024-085 | - | |
| 111 | Крышка подшипника | N000-024-086 | - | |
| 112 | U009-600-0RS | 323.83 | | |
| 113 | Промщит | N000-024-087 | 7 546.29 | |
| 114 | Шкала | N000-024-088 | - | |
| 115 | Пластина торсионная | N000-024-089 | - | |
| 117 | Разъем | N000-024-090 | - | |
| 118 | Микровыключатель HY50 10(8)А 250В 5E4 | V000-003-335 | 211.33 | |
| 119 | Шкив | N000-024-092 | 964.32 | |
| 120 | Ремень поликлиновой 5PJ605 | N000-040-889 | 534 | |
| 120 | Ремень поликлиновой 5PJ604 | N000-024-093 | 505.15 | |
| 121 | Втулка | N000-024-094 | 475.5 | |
| 122 | Звёздочка большая | N000-024-095 | 1 352.54 | |
| 123 | Винт M6х15 Hex | N000-023-863 | - | |
| 124 | Цепь P=12.7 | N000-024-096 | 1 458.22 | |
| 125 | Шестерня | N000-024-097 | 908.75 | |
| 126 | Колесо аллюминиевое | N000-024-098 | - | |
| 127 | Винт M5х20 | N000-020-799 | - | |
| 128 | Шайба D12 | N000-022-385 | - | |
| 129 | Ремень поликлиновой 3PJ610 | N000-024-099 | 355.63 | |
| 130 | Штифт | N000-024-100 | - | |
| 131 | Основание | N000-024-101 | 8 082.47 | |
| 132 | Этикетка | N000-024-102 | - | |
| 133 | Кольцо стопорное D9 | N000-022-856 | - | |
| 134 | Шайба | N000-024-103 | - | |
| 135 | Звёздочка маленькая | N000-024-104 | 686.84 | |
| 136 | Втулка | N000-024-105 | 803.07 | |
| 137 | Шестерня большая | N000-024-106 | 919.3 | |
| 138 | Планка | N000-024-107 | 350 | |
| 139 | Пружина D12xh25.5xL52 | N000-024-108 | 285.3 | |
| 140 | Кольцо стопорное D12 | N000-020-841 | - | |
| 141 | Винт M3х18 | N000-023-854 | - | |
| 142 | Шайба пружинная D3mm | N000-023-882 | - | |
| 143 | Шайба D3 | N000-023-881 | - | |
| 144 | Фиксатор кабеля | N000-024-109 | - | |
| 145 | Провод | N000-024-110 | - | |
| 146 | Шкив | N000-024-111 | 472.89 | |
| 147 | Саморез | N000-024-112 | - | |
| 148 | Планка микровыключателя | N000-024-113 | - | |
| 149 | Шайба эксцентриковая | N000-024-114 | - | |
| 150 | Шайба пружинная D8mm | N000-014-028 | - | |
| 151 | Винт M8х15 | N000-023-867 | - | |
| 152 | Двигатель КДС | V000-001-682 | 10 455.63 | |
| 153 | Подножка | N000-024-115 | - | |
| 154 | Шайба D4 | N000-013-867 | - | |
| 155 | Тяга M16 | N000-024-116 | - | |
| 156 | Корпус выключателя | N000-024-117 | - | |
| 157 | Винт M5x10 | N000-013-855 | - | |
| 158 | Выключатель автоматический 250В 7А | V000-003-334 | 718.54 | |
| 159 | Крышка выключателя | N000-024-118 | - | |
| 160 | Саморез ST4.2х15 | N000-023-875 | - | |
| 161 | Гайка M12 | N000-013-905 | - | |
| 162 | Выключатель электромагнитный (с грибком) KJD12 AC250V, 50Hz, 16(12)A, 5E4 | V000-003-332 | 2 102.78 | |
| 163 | Вал эксцентриковый | N000-024-119 | 644.57 | |
| 164 | Стол правый | N000-024-120 | 6 061.86 | |
| 165 | Винт M4х12 | N000-023-855 | - | |
| 166 | Прижим шнура | N000-024-121 | - | |
| 167 | Корпус двигателя | N000-024-122 | 907.79 | |
| 168 | Щеткодержатель | N000-024-123 | 496.63 | |
| 169 | Щетка графитовая (пара) 6.5х13.5х17 | N000-024-124 | 486.07 | |
| 170 | Гайка | N000-024-125 | - | |
| 171 | Подшипник шариковый 6001-2RS (28х12х8) CHL | N000-023-891 | 538.92 | |
| 171.1 | Втулка подшипника 6001 резиновая | N000-017-098 | 101.03 | |
| 172 | Конденсатор 250VAC X2Y2 0.33uf(X2)+2x2200pF(Y2) | V000-007-554 | - | |
| 173 | Защита статора | N000-024-126 | - | |
| 174 | Ротор КДС | N000-024-127 | 3 388 | |
| 175 | Статор КДС | N000-024-128 | 3 180.8 | |
| 176 | Клеммы изоляции статора | N000-024-129 | - | |
| 177 | Саморез ST5х56 | N000-023-879 | - | |
| 178 | Крыльчатка | N000-024-130 | 509.98 | |
| 179 | Подшипник шариковый 6201-2RS (32х12х10) n/n | U009-620-1RS | 202.06 | |
| 180 | Крышка двигателя | N000-024-131 | - | |
| 181 | Гайка | N000-024-132 | - | |
| 182 | Саморез | N000-024-133 | - | |
| 183 | Винт M6x10 | N000-013-865 | - | |
| 184 | Подшипник игольчатый HK0710 (11х7х10) | N000-023-892 | 211.33 | |
| 185 | Шаблон для установки ножей в сборе | N000-029-104 | 583.33 | |
