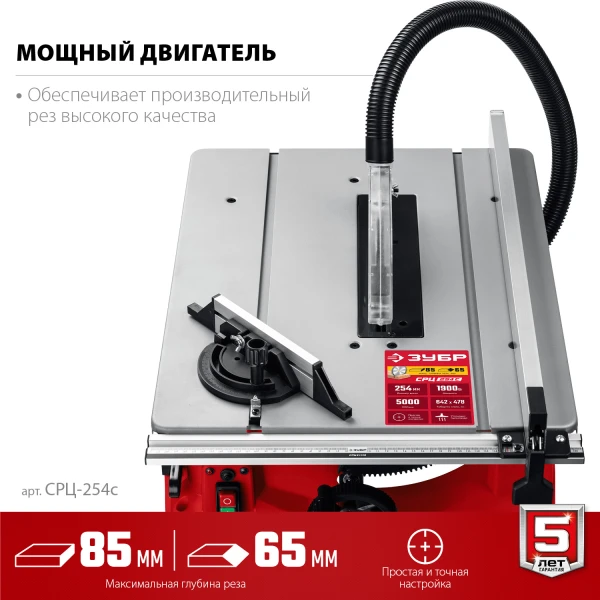

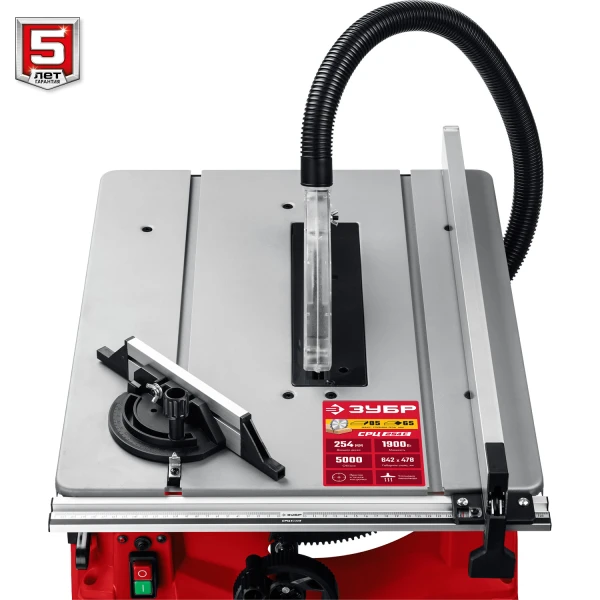

ЗУБР d 254 мм, 1900 Вт, распиловочный станок (СРЦ-254с)

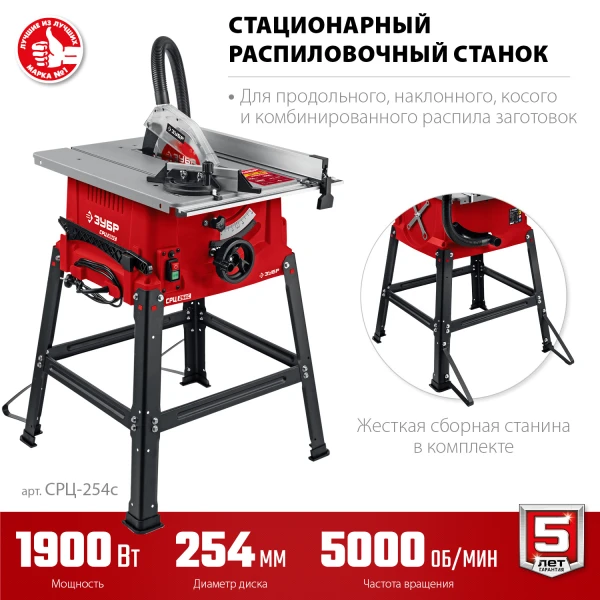

Стационарный распиловочный станок ЗУБР СРЦ-254с : Идеальное сочетание мощности, диаметра диска и глубины реза
Преимущества

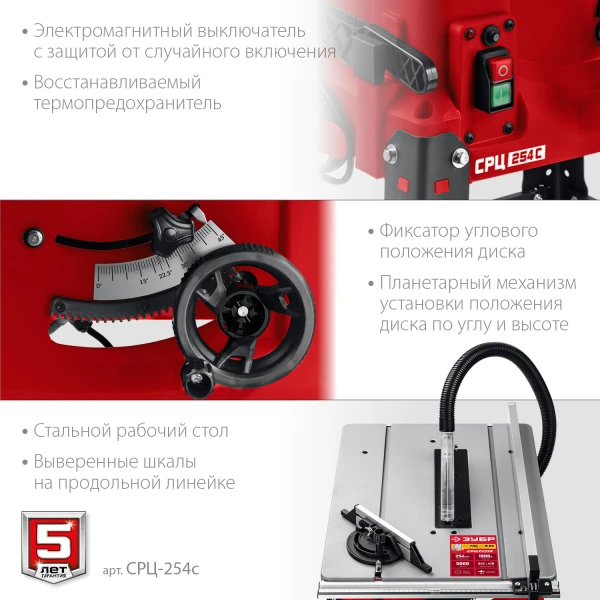

- Электромагнитный выключатель, предотвращающий случайное включение при восстановлении напряжения,
- Защитный кожух диска автоматически откидывается при подаче заготовки и защищает оператора от травм
- Восстанавливаемая защита от перегрузки,

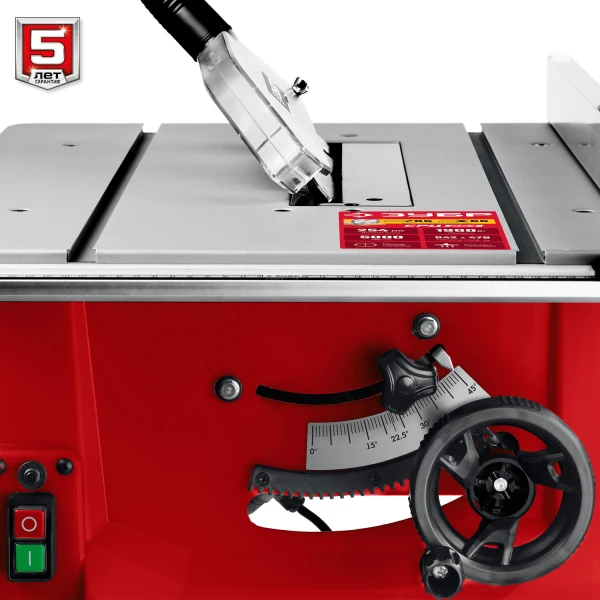

- Планетарный механизм регулировки положения диска по углу и высоте

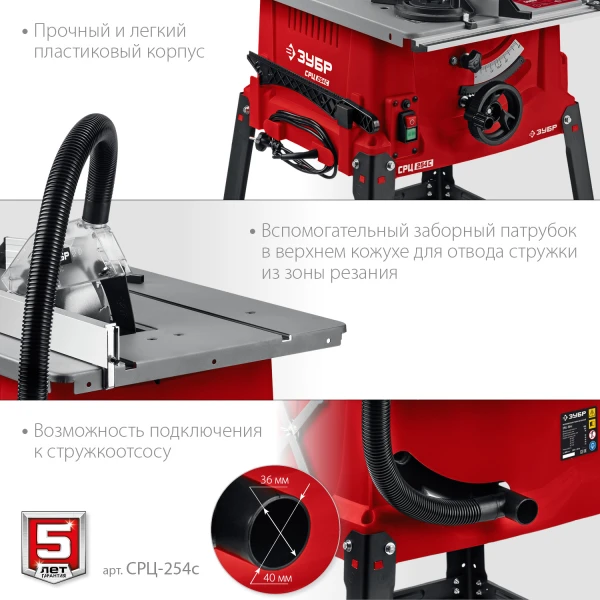

- Система пылеотвода, с дополнительным патрубком в верхнем кожухе диска, позволяет удалять стружку непосредственно из зоны резания,
- Продольная направляющая с быстрой системой фиксации,
- Лёгкая и прочная конструкция,

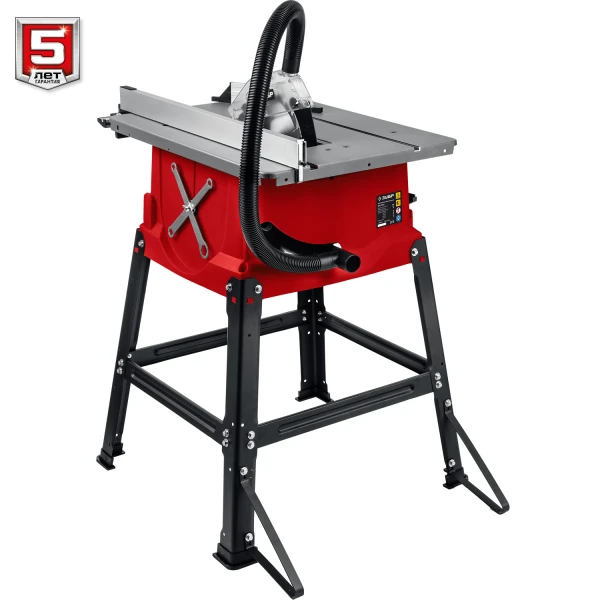

- Станина в коплекте,

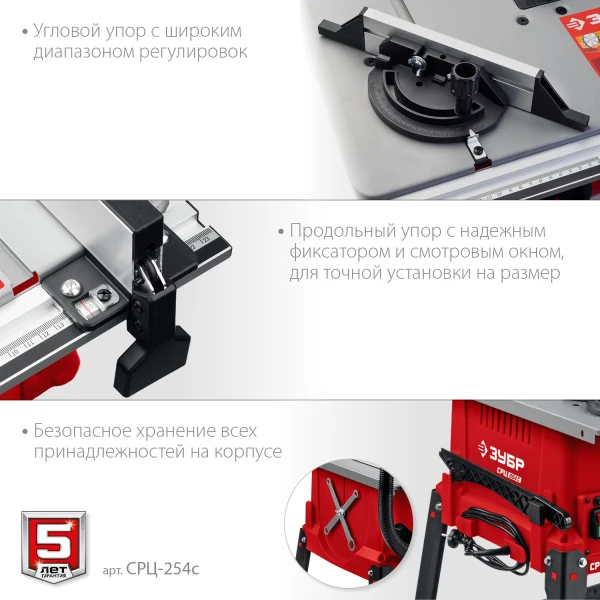

- Регулируемый угловой упор.
Использование
Для распила заготовок из дерева под различными углами, а также под наклоном
| Частота вращения шпинделя, об/мин | 5000 |
| Защита от перегрузки | есть |
| Масса изделия, кг | 20 |
| Масса в упаковке, кг | 23 |
| Гарантия | 60 |
| Диаметр диска, мм | 254 |
| Напряжение питания, В/Гц | 230В/ 50Гц |
| Мощность, Вт | 1900 |
| Режим работы | S1 |

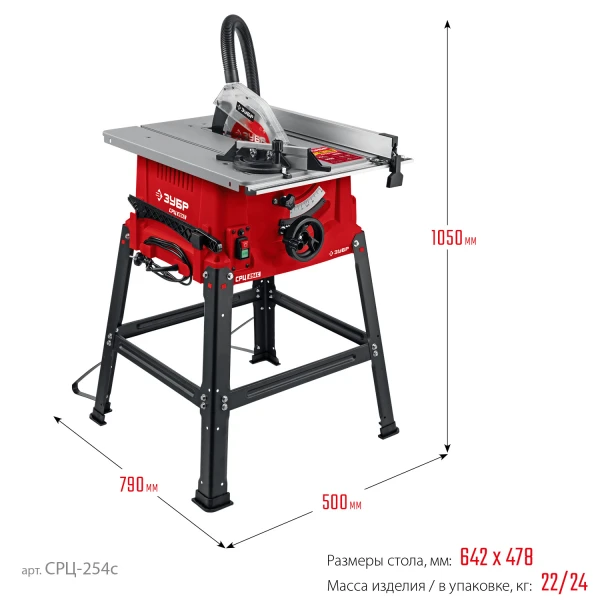

| Размер рабочего стола, мм | 642x478 |
| Диаметр посадочного отверстия, мм | 30 |
| Макс. глубина пропила под углом 90°, мм | 85 |
| Макс. глубина пропила под углом 45°, мм | 65 |
| Регулировка глубины и угла реза | есть |
| Электромагнитный выключатель | есть |
| Толкатель | есть |
| Количество зубьев, шт | 24 |
| Тип упаковки | коробка картонная |
Схема сборки и запчасти ЗУБР d 254 мм, 1900 Вт, распиловочный станок (СРЦ-254с)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 2 | Рукоятка прижимная | N000-034-531 | - | |
| 3 | Штифт пружинный D4х16 | N000-034-532 | - | |
| 4 | Кронштейн | N000-034-533 | - | |
| 5 | Тяга | N000-034-534 | - | |
| 6 | Заглушка | N000-034-535 | - | |
| 8.C | Направляющая в сборе (EV1-21) | N000-034-536 | 1 717.53 | |
| 9 | Держатель пружины | N000-034-537 | - | |
| 10 | Пластина прижимная задняя | N000-034-538 | - | |
| 12 | Пружина | N000-034-539 | - | |
| 15 | Кронштейн | N000-034-540 | - | |
| 17 | Указатель | N000-034-541 | - | |
| 19 | Кронштейн | N000-034-542 | - | |
| 21 | Ползунок | N000-034-543 | - | |
| 23 | Прокладка | N000-034-544 | - | |
| 24 | Вставка стола | N000-034-545 | 460 | |
| 26 | Стол 642x478x28 | N000-034-546 | 20 000 | |
| 29 | Крышка направляющей левая | N000-034-547 | - | |
| 30 | Направляющая | N000-034-548 | - | |
| 31 | Шкала | N000-034-549 | - | |
| 32 | Крышка направляющей правая | N000-034-550 | - | |
| 33 | Крышка фиксатора | N000-034-551 | - | |
| 34 | Фиксатор транспортира | N000-034-552 | - | |
| 35 | Упор задний | N000-034-553 | - | |
| 36 | Транспортир | N000-034-554 | - | |
| 37 | Гайка барашек M6 | N000-034-576 | - | |
| 39 | Указатель транспортира | N000-034-555 | - | |
| 40 | Ползун транспортира | N000-034-556 | - | |
| 44 | Заглушка упора транспортира | N000-034-557 | - | |
| 45 | Упор транспортира | N000-034-558 | - | |
| 46 | Кольцо стопорное D10 разжимное | N000-001-873 | 100 | |
| 47 | Вал | N000-034-560 | - | |
| 48 | Кронштейн вала передний | N000-034-561 | - | |
| 49 | Кронштейн вала задний | N000-034-562 | - | |
| 50 | Пластина прижимная | N000-034-563 | - | |
| 51 | Крышка двигателя задняя | N000-034-564 | - | |
| 53 | Пружина щеткодержателя | N000-034-565 | - | |
| 54 | Щёткодержатель (пара) | N000-034-566 | 113.59 | |
| 55 | Щетка графитовая (пара) 6.5х13.5х20 | N000-034-567 | 257.25 | |
| 57 | Корпус двигателя | N000-034-568 | 520 | |
| 58 | Штуцер | N000-034-569 | - | |
| 62 | Кожух диска правая часть | N000-034-570 | 290 | |
| 63 | Кожух диска левая часть | N000-034-571 | 298.67 | |
| 65 | Кронштейн расклинивающего ножа | N000-034-572 | - | |
| 66 | Нож расклинивающий | N000-034-573 | - | |
| 67 | Прижим расклинивающего ножа | N000-034-574 | - | |
| 69 | Втулка подшипника 608 резиновая | N000-034-575 | 108 | |
| 70 | Подшипник шариковый 608-2RS (22х8х7) CNBALL | U009-608-RS0 | 323.83 | |
| 71 | Статор КД 90х45 | N000-034-577 | 1 322.57 | |
| 73 | Ротор КД | N000-034-578 | 2 823.07 | |
| 74 | Подшипник шариковый 6201-2RS (32х12х10) n/n | U009-620-1RS | 202.06 | |
| 76 | Дефлектор | N000-034-580 | 101.03 | |
| 77 | Корпус редуктора | N000-034-581 | 691.57 | |
| 79 | Шестерня Z=32 | N000-034-583 | 388.66 | |
| 81 | Подшипник шариковый 6002-2RS (32x15x9) CCEB | U009-600-2RS | 425.85 | |
| 82 | Фланец | N000-034-585 | 100 | |
| 83 | Шпиндель | N000-034-586 | 278.41 | |
| 84 | Шпонка 4х4х12 | N000-034-587 | - | |
| 87 | Пластина | N000-034-588 | - | |
| 89 | Кронштейн двигателя | N000-034-589 | - | |
| 90 | Опора резиновая | N000-034-590 | - | |
| 91 | Защита диска нижняя | N000-034-591 | - | |
| 92 | Фланец внутренний | N000-034-592 | 115.82 | |
| 96 | Фланец внешний | N000-034-593 | 115.82 | |
| 97 | Болт M8х16 фиксации диска с шайбой | N000-034-584 | 124 | |
| 98 | Пылесборник | N000-034-594 | - | |
| 100 | Шланг пылеуловителя | N000-034-595 | - | |
| 101 | Пластина защитная нижняя | N000-034-596 | - | |
| 102 | Пластина прижимная | N000-034-597 | - | |
| 103 | Пружина | N000-034-598 | - | |
| 107 | Указатель | N000-034-599 | - | |
| 108 | Кронштейн | N000-034-600 | - | |
| 111 | Пружина | N000-034-601 | - | |
| 112 | Рукоятка | N000-034-602 | - | |
| 113 | Кронштейн | N000-034-603 | - | |
| 116 | Шестерня коническая Z=16 | N000-034-604 | 100 | |
| 117 | Втулка | N000-034-605 | - | |
| 118 | Вал | N000-034-606 | - | |
| 120 | Вал | N000-034-607 | 202.06 | |
| 121 | Втулка | N000-034-608 | - | |
| 123 | Штифт пружинный D3х20 | N000-034-609 | - | |
| 124 | Пружина | N000-034-610 | - | |
| 125 | Колесо зубчатое D33 Z13 | N000-034-611 | 100 | |
| 126 | Колесо регулировочное | N000-034-612 | - | |
| 128 | Рукоятка | N000-034-613 | - | |
| 130 | Шнур сетевой ZUBR H05VV Rubber 2x1.0мм2 2м | V000-006-393 | - | |
| 131 | Толкатель | N000-034-614 | - | |
| 132 | Крепление толкателя | N000-034-615 | - | |
| 136 | Колесо регулировки угла 90град | N000-034-616 | - | |
| 139 | Колесо регулировки угла 45град | N000-034-617 | - | |
| 140 | Шкала | N000-034-618 | - | |
| 143 | Рейка | N000-034-619 | 303.09 | |
| 145 | Корпус выключателя | N000-034-620 | - | |
| 146 | Конденсатор 0.22мФ | N000-022-834 | - | |
| 147 | Выключатель DZ-6-4 AC 250V 16(15)A 5E4 | V000-003-459 | 937.68 | |
| 150 | Выключатель автоматический L2 AC250 50/60Hz 8A | V000-003-460 | 210.48 | |
| 152 | Корпус | N000-034-621 | - | |
| 154 | Шайба специальная | N000-034-622 | - | |
| 156 | Ключ гаечный A | N000-034-623 | - | |
| 157 | Ключ гаечный B | N000-034-624 | - | |
| 161 | Ножка | N000-034-625 | - | |
| 162 | Перегородка C | N000-034-626 | - | |
| 163 | Перегородка B | N000-034-627 | - | |
