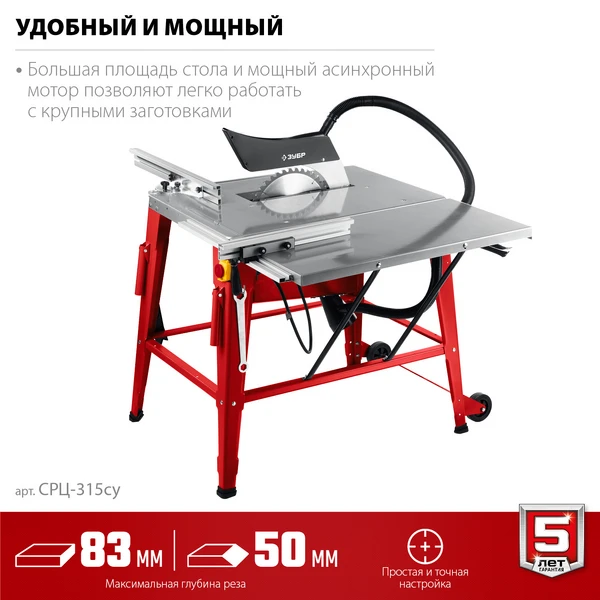

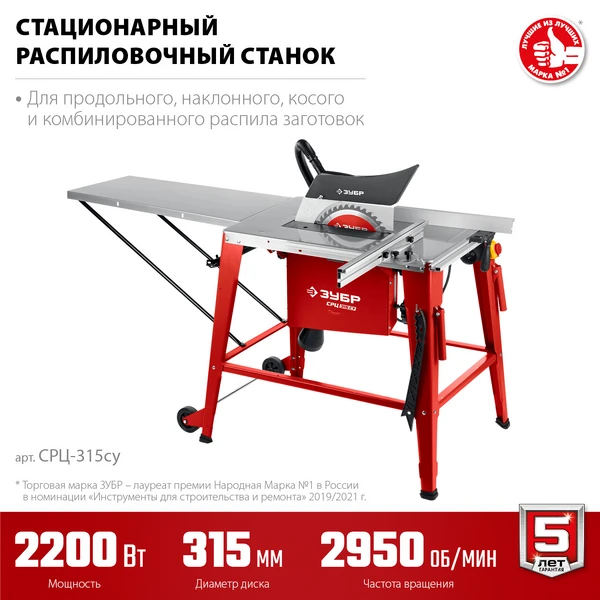

ЗУБР d 315 мм, 2200 Вт, распиловочный станок с удлинителем (СРЦ-315су)
Высокопроизводительный напольный распиловочный станок - идеально подходит для распила заготовок большой длины. Мощный асинхронный двигатель не требующий обслуживания за весь срок службы.
Преимущества

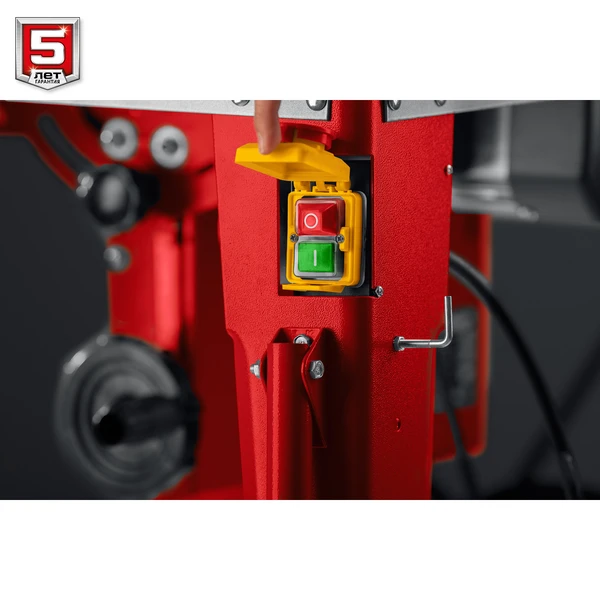

- Электромагнитный выключатель, предотвращающий случайное включение при восстановлении напряжения,

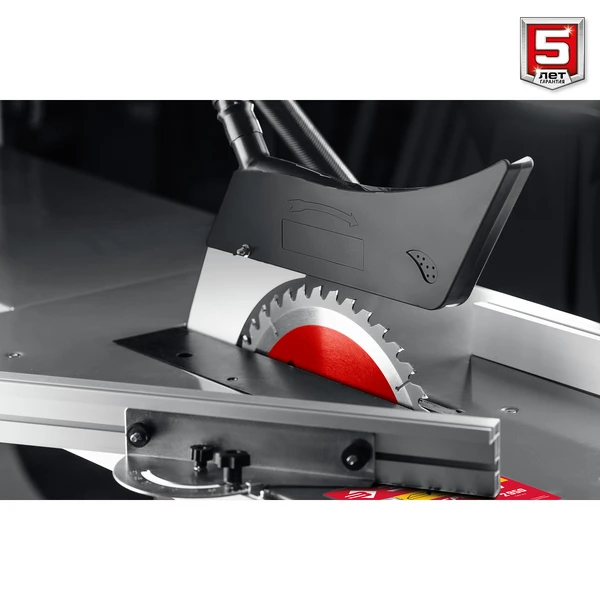

- Защитный кожух диска автоматически откидывается при подаче заготовки и защищает оператора от травм
- Восстанавливаемая защита от перегрузки,

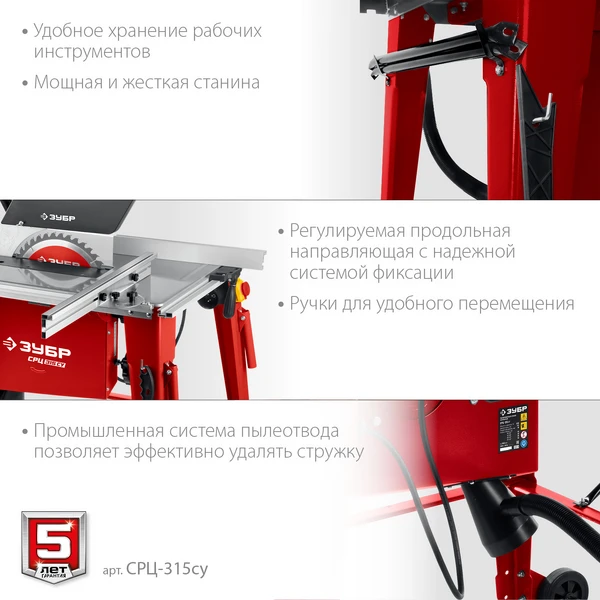

- Система пылеотвода, с дополнительным патрубком в верхнем кожухе диска, позволяет удалять стружку непосредственно из зоны резания,
- Регалируемая продольная направляющая с надёжной системой фиксации,

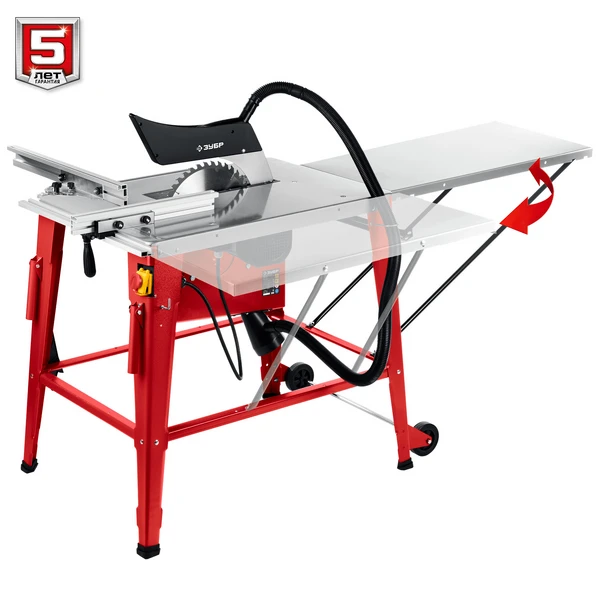

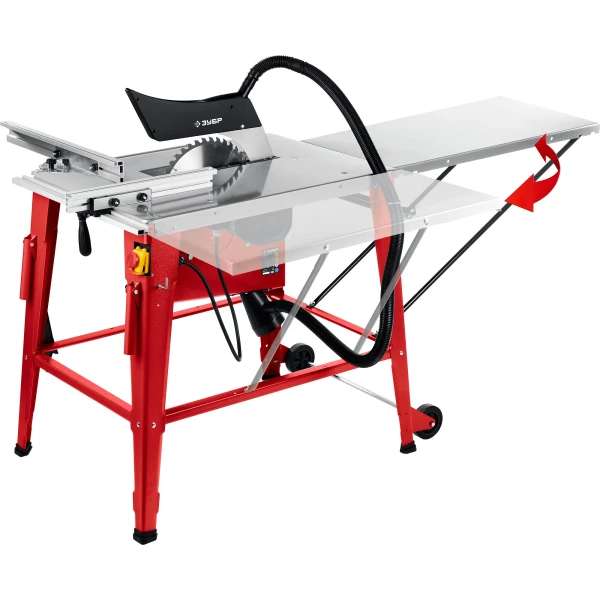

- Съемный удлинитель стола можно устанавливать с разных сторон станка

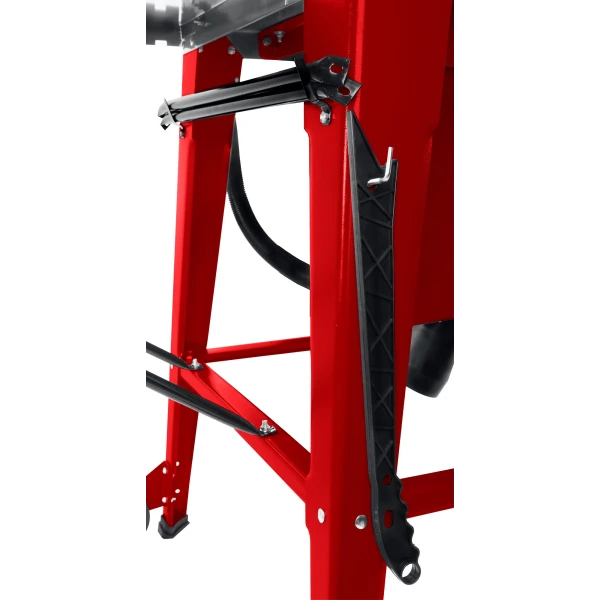

- Мощная и жесткая конструкция,
- Скользящая каретка подачи.

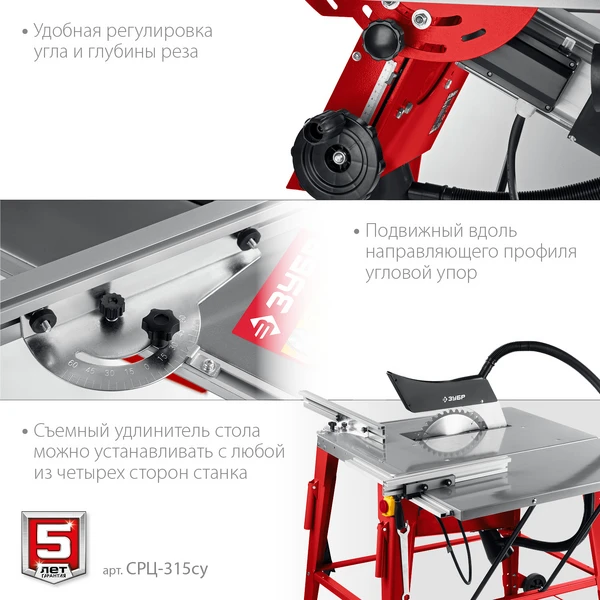

- Регулируемый угловой упор.
Использование
Для распила заготовок из дерева под различными углами, а также под наклоном
| Масса изделия, кг | 48 |
| Масса в упаковке, кг | 53 |
| Гарантия | 60 |
| Диаметр диска, мм | 315 |
| Напряжение питания, В/Гц | 230~/ 50 |
| Мощность, Вт | 2200 |
| Режим работы | S2, 15 мин |
| Размер рабочего стола, мм | 800x500 |
| Диаметр посадочного отверстия, мм | 30 |
| Макс. глубина пропила под углом 90°, мм | 83 |
| Макс. глубина пропила под углом 45°, мм | 50 |
| Регулировка глубины и угла реза | есть |
| Электромагнитный выключатель | есть |
| Толкатель | есть |
| Количество зубьев, шт | 40 |
| Частота вращения шпинделя, мин-1 | 2950 |
| Удлинитель стола | есть |
| Тип упаковки | коробка картонная |

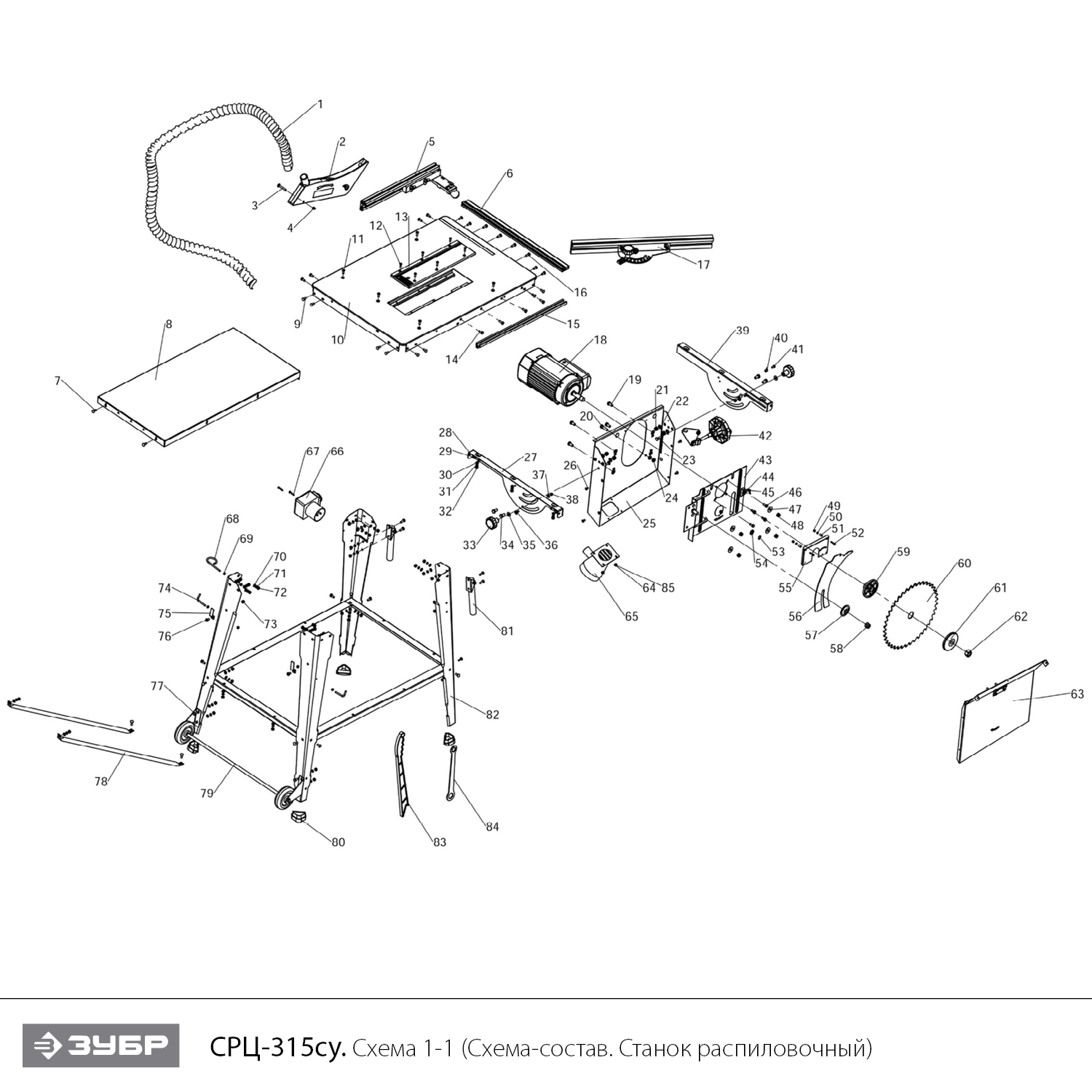

Схема сборки и запчасти ЗУБР d 315 мм, 2200 Вт, распиловочный станок с удлинителем (СРЦ-315су)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Шланг пылеотвода | N000-035-632 | - | |
| 2 | Кожух диска откидной | N000-035-633 | 631.56 | |
| 5 | Упор продольный | N000-035-634 | - | |
| 6 | Направляющая продольная | N000-035-635 | - | |
| 8 | Удлинитель стола | N000-035-636 | - | |
| 10 | Стол рабочий | N000-035-637 | - | |
| 13 | Вставка стола | N000-035-638 | - | |
| 15 | Направляющая поперечная | N000-035-639 | - | |
| 17 | Упор угловой | N000-035-640 | - | |
| 18 | Двигатель АД | V000-001-723 | 14 144.33 | |
| 18.1 | Ротор АД | N000-035-641 | - | |
| 18.2 | Статор АД | N000-035-642 | 8 192 | |
| 25 | Кожух диска внутренний | N000-035-643 | 1 782.51 | |
| 27 | Кронштейн наклона | N000-035-644 | - | |
| 33 | Рукоятка | N000-035-645 | - | |
| 39 | Кронштейн наклона | N000-035-646 | - | |
| 40 | Указатель | N000-035-647 | - | |
| 42 | Маховик в сборе | N000-035-648 | - | |
| 43 | Кронштейн | N000-035-649 | - | |
| 45 | Указатель | N000-035-650 | - | |
| 51 | Втулка | N000-035-651 | 101.03 | |
| 55 | Пластина | N000-035-652 | - | |
| 56 | Нож расклинивающий | N000-035-653 | - | |
| 57 | Фланец | N000-035-654 | - | |
| 59 | Фланец внутренний | N000-035-655 | 250.44 | |
| 61 | Фланец внешний | N000-035-656 | 222.13 | |
| 63 | Кожух диска внешний | N000-035-657 | 1 418.82 | |
| 65 | Патрубок стружкоотвода | N000-035-658 | - | |
| 66 | Выключатель в сборе 250В 16А | V000-003-467 | 2 153.67 | |
| 68 | Крючок круглый | N000-035-659 | - | |
| 74 | Крючок | N000-035-660 | - | |
| 75 | Прижим | N000-035-661 | - | |
| 78 | Кронштейн удлинителя стола | N000-035-662 | - | |
| 79 | Колёсная пара в сборе | N000-035-663 | - | |
| 80 | Опора резиновая | N000-035-664 | - | |
| 81 | Рукоятка | N000-035-665 | - | |
| 82 | Ножки (комплект) | N000-035-666 | - | |
| 83 | Толкатель | N000-035-667 | - | |
| 87 | Конденсатор 28мФ 450В | U203-180-043 | 189 | |
