ЗУБР 305 мм, 2000 Вт, рейсмусовый станок, Профессионал (РС-305)
Компактный переносной станок предназначен для одностороннего строгания заготовок из древесины в заданный размер по толщине. Удобен и прост в работе. Мощный двигатель с защитой от перегрузки и удлинители рабочего стола позволяют выполнить работу не только быстро, но и точно.

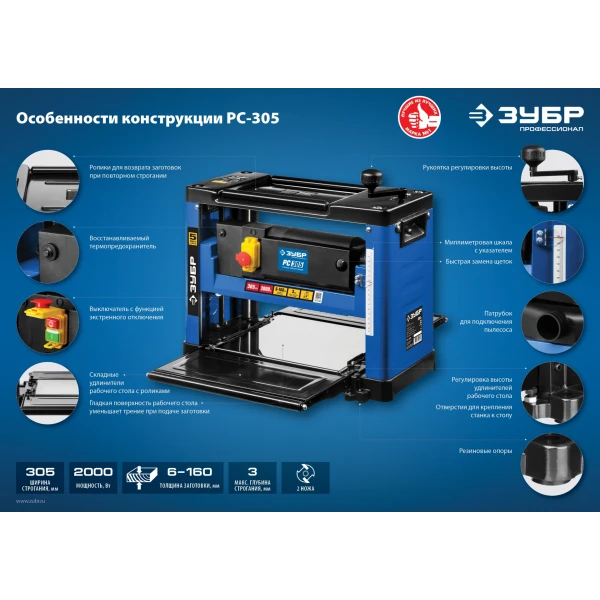

Преимущества

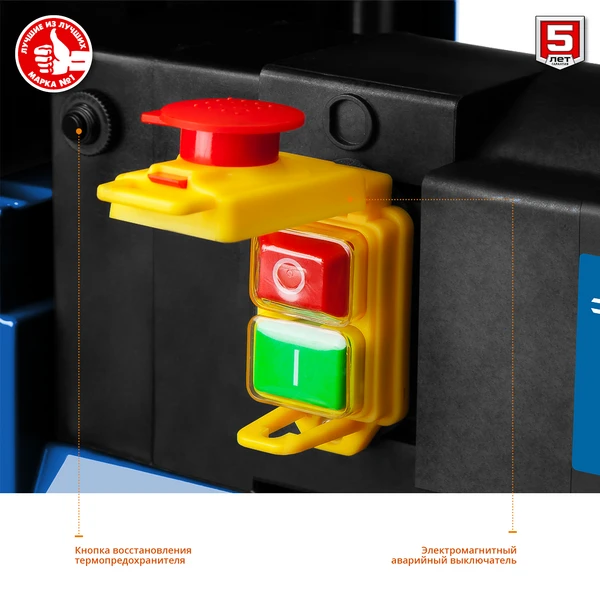

- Мощный двигатель с защитой от перегрузки

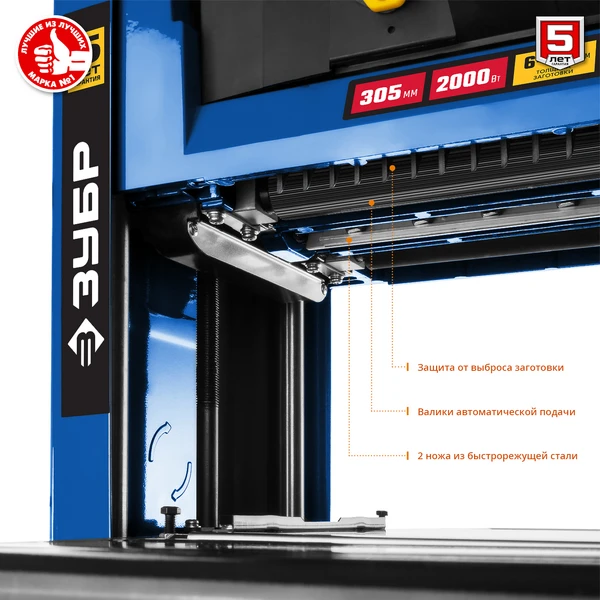

- Два ножа из быстрорежущей стали подходят для обработки как мягких, так и твердых пород древесины

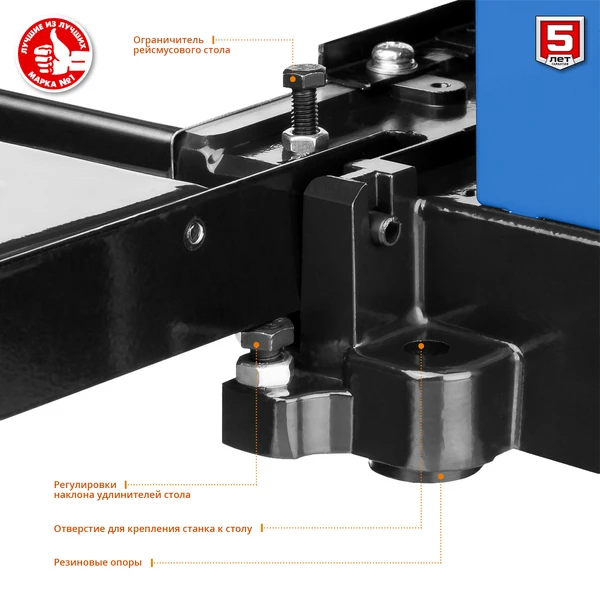

- Удлинители стола с роликами облегчают подачу заготовки и поддерживают её на входе и выходе

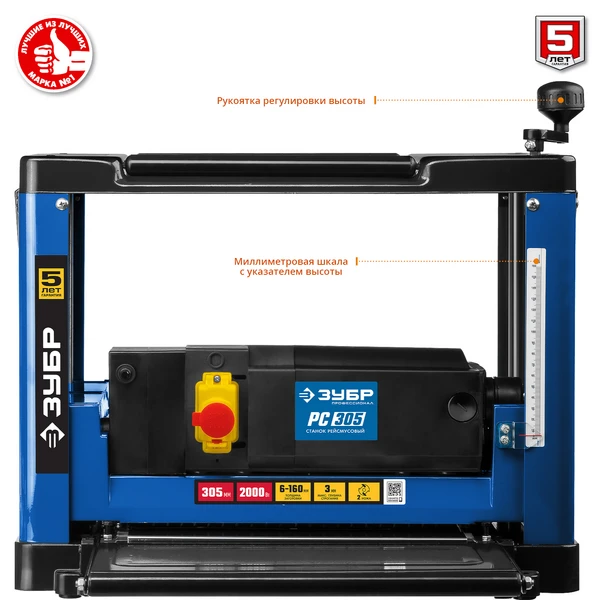

- Бесступенчатая регулировка глубины строгания

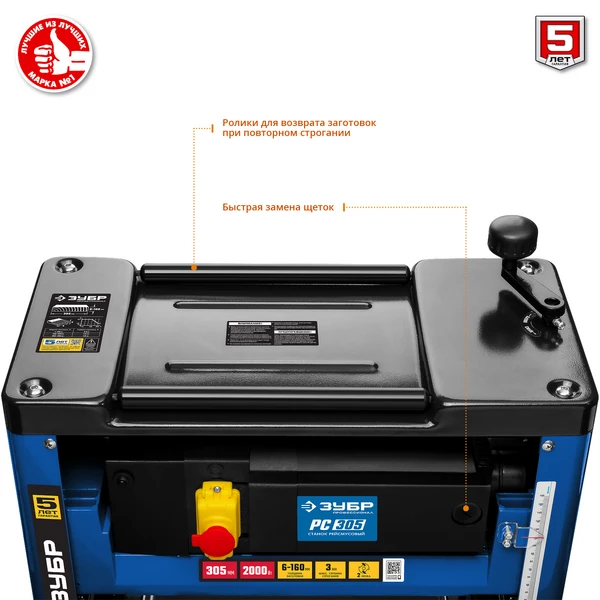

- Ролики на верхней части станка упрощают возврат заготовки при необходимости повторного строгания
- Жесткая конструкция с фиксато
- Два ножа из быстрорежущей стали подходят для обработки как мягких, так и твердых пород древесины
- Удлинители стола с роликами облегчают подачу заготовки и поддерживают её на входе и выходе
- Ролики на верхней части станка упрощают возврат заготовки при необходимости повторного строгания
- Жесткая конструкция с фиксатором положения режущей головки для получения наилучшего результата
- Идеально гладкая поверхность стола уменьшает трение при подаче заготовки
- Ручки на боковых стенках станка удобны для перемещения станка с места на место
Использование
Для продольного одностороннего строгания в размер по толщине плоских заготовок из древесины

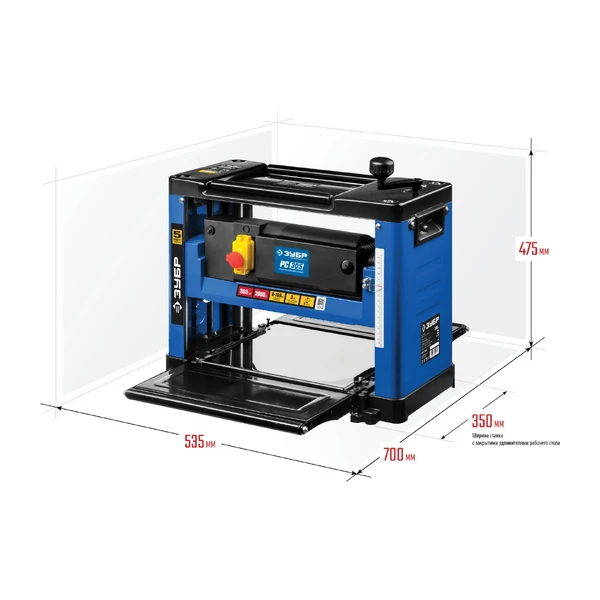

| Габариты, см | 57x36x45.5 |
| Масса изделия, кг | 27.5 |
| Масса в упаковке, кг | 29.5 |
| Гарантия | 60 |
| Дисплей | нет |
| Напряжение питания, В/Гц | 220±10% /50 |
| Мощность, Вт | 2000 |
| Тип станка | Рейсмусовый |

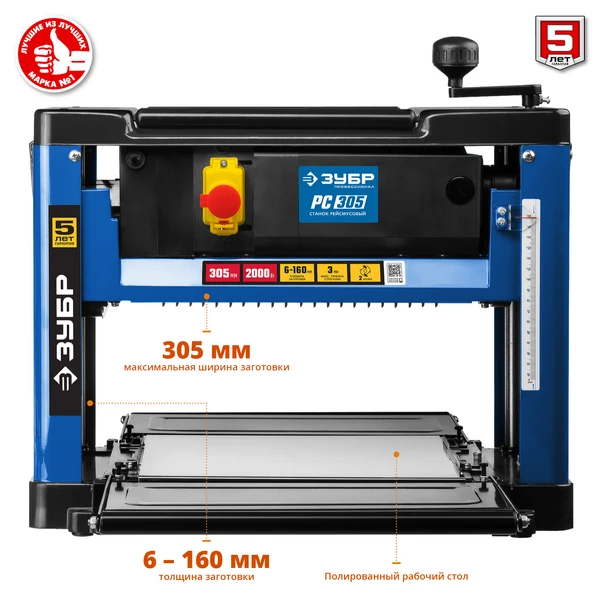

| Ширина строгания, мм | 305 |
| Частота вращения строгального вала, об/мин | 8000 |
| Привод рейсмусного барабана | Ременной |
| Привод механизма автоподачи | Цепной |
| Кол-во ножей | 2 |
| Размер ножа, мм | 307х16.5х1.8 |
| Глубина строгания, мм | 3 |
| Скорость автоматической подачи, м/мин | 6 |
| Мин. Толщина заготовки, мм | 6 |
| Макс. толщина заготовки, мм | 160 |
| Мин. длина заготовки, мм | 140 |
| Размеры рабочего стола, мм | 307х290 |
| Размеры удлинителя стола, мм | 365х205 |

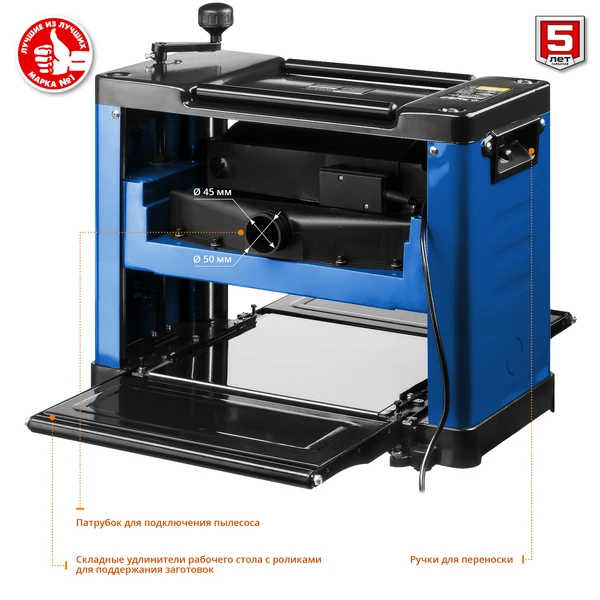

| Диаметр подключения к пылесборнику, мм | 45/50 |
| Тип упаковки | коробка картонная |

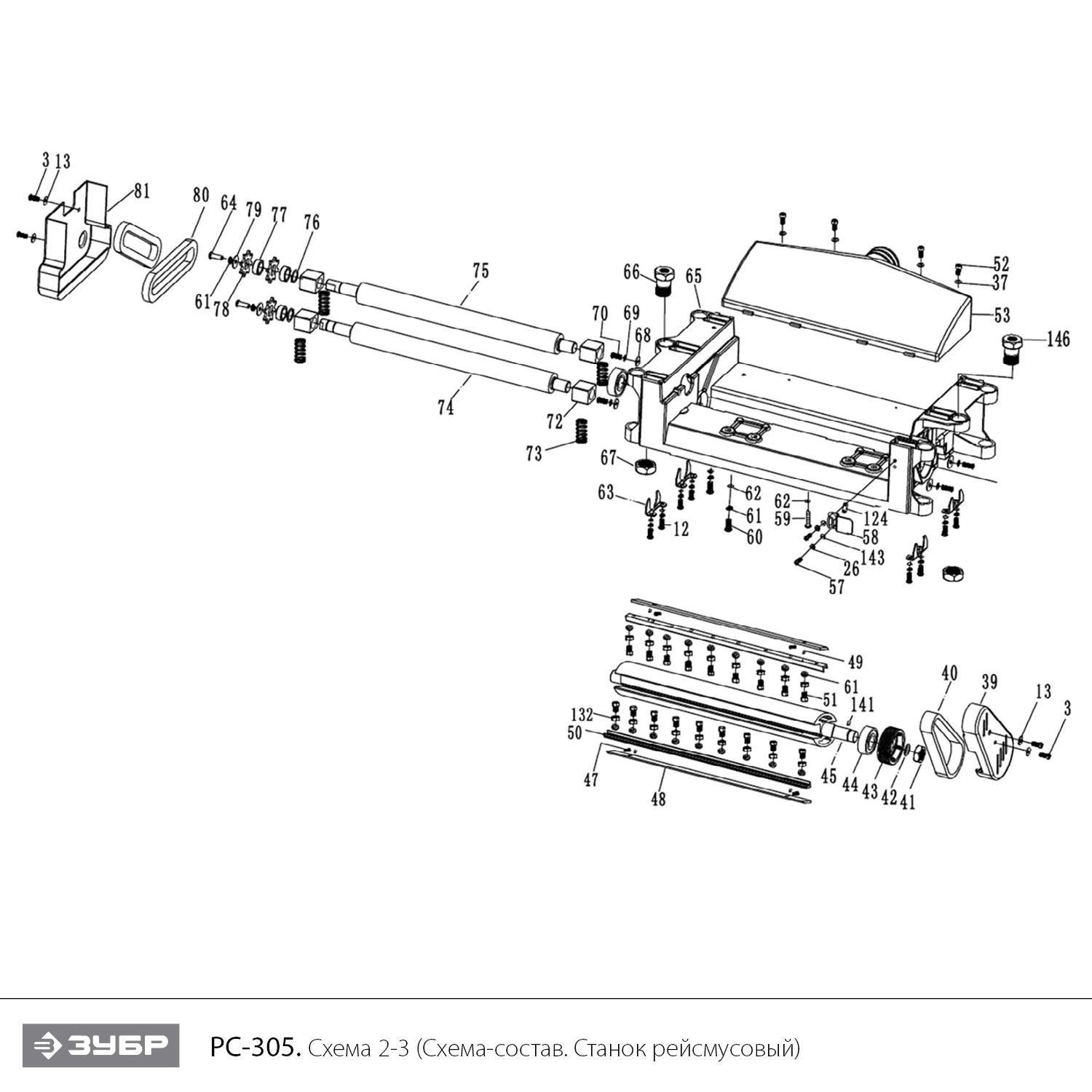

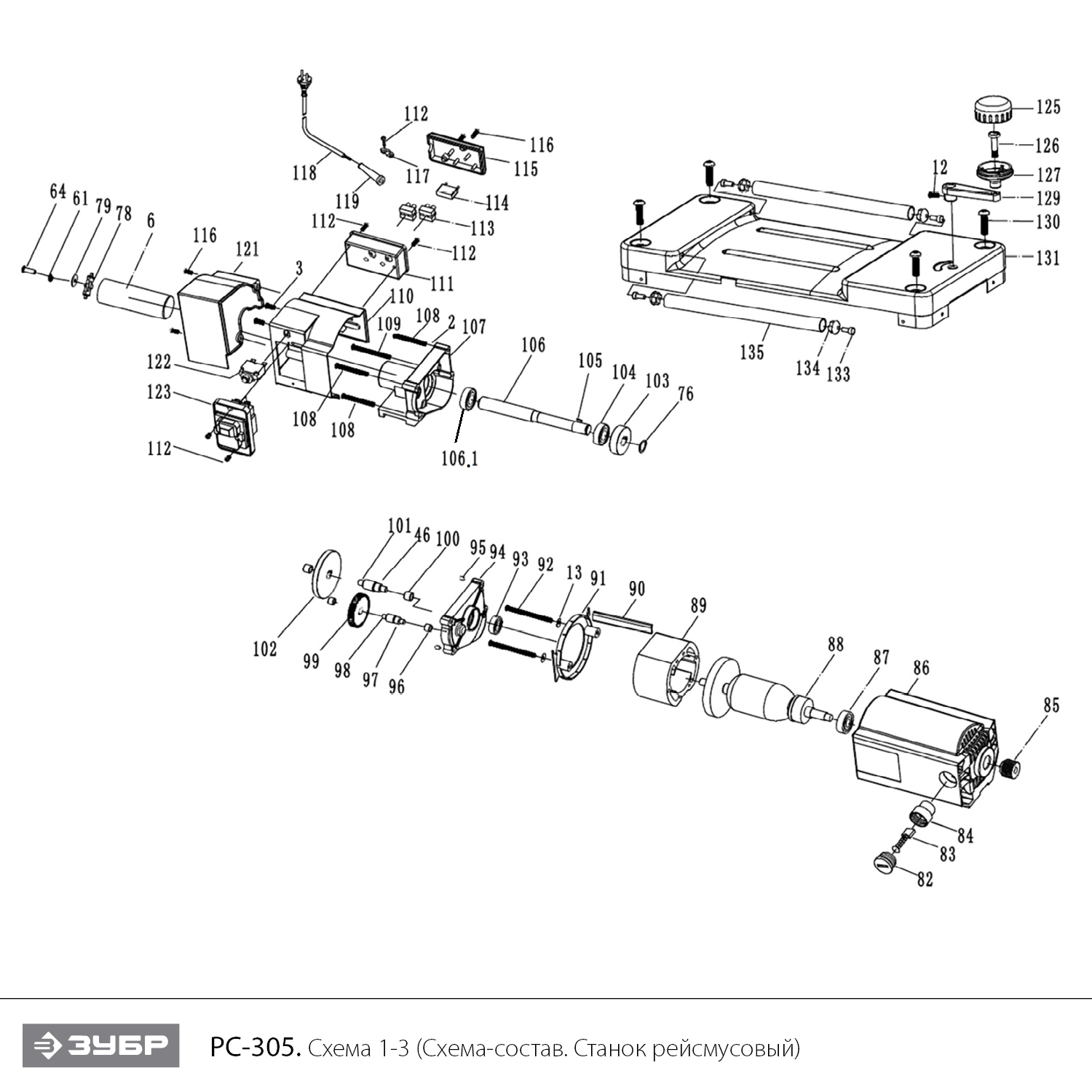

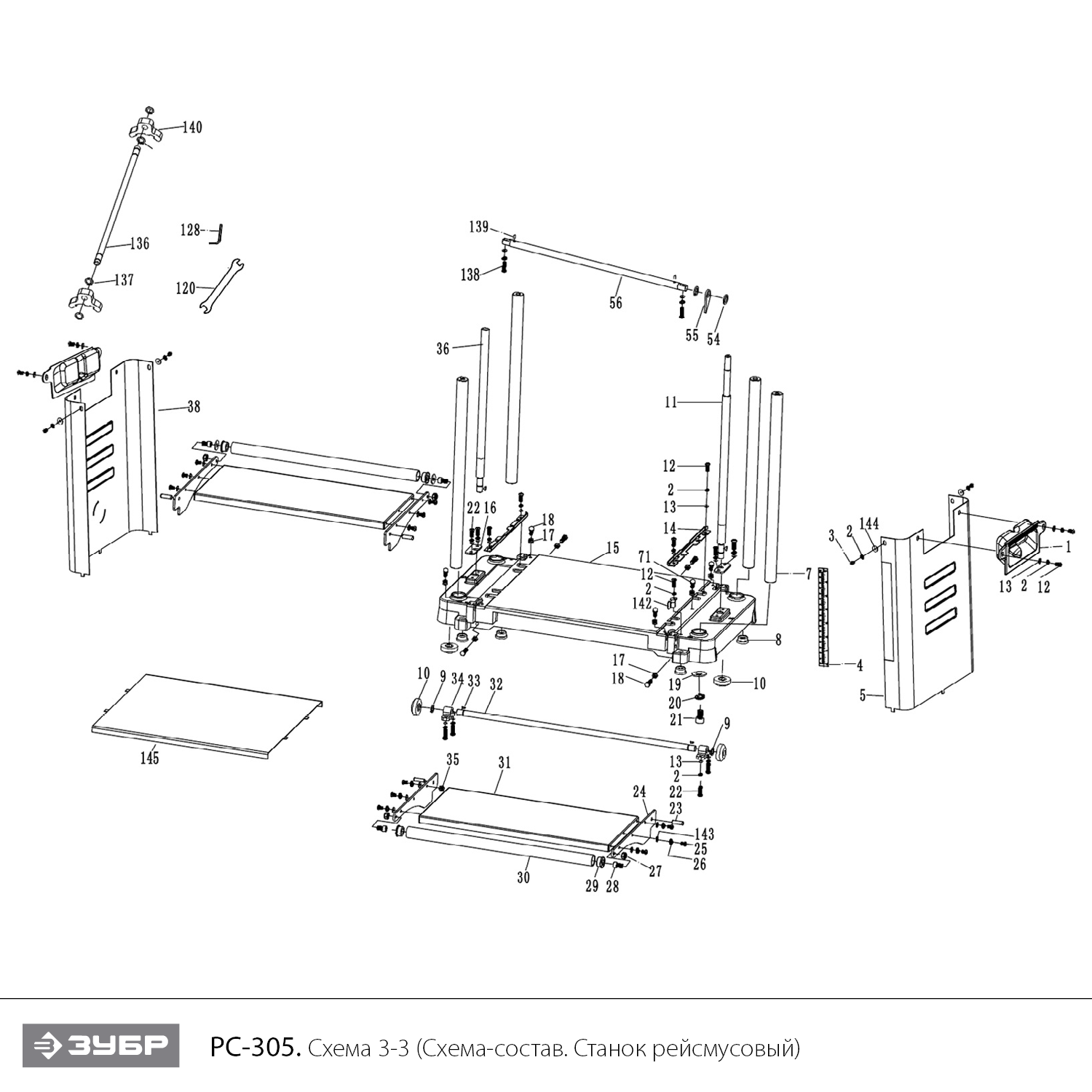

Схема сборки и запчасти ЗУБР 305 мм, 2000 Вт, рейсмусовый станок, Профессионал (РС-305)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Ручка для переноски | N000-029-433 | 404.12 | |
| 2 | Шайба гровера D5 | N000-016-635 | - | |
| 3 | Винт M5х8 | N000-023-860 | - | |
| 4 | Шкала глубины строгания | N000-029-434 | - | |
| 5 | Панель правая | N000-029-435 | 707.22 | |
| 6 | Прокладка D13.8хd5.2x2 | N000-029-436 | - | |
| 7 | Направляющая | N000-029-437 | 404.12 | |
| 8 | Ножка резиновая | N000-029-438 | 250 | |
| 9 | Кольцо вала D10 фиксирующее | N000-029-439 | - | |
| 10 | Шестерня коническая | N000-029-440 | 506.89 | |
| 11 | Винт ходовой правый | N000-029-441 | - | |
| 12 | Винт M5х12 | N000-023-858 | - | |
| 13 | Шайба D5 плоская | N000-021-943 | - | |
| 14 | Планка позиционная | N000-029-442 | - | |
| 15 | Основание | N000-029-443 | 2 020.62 | |
| 16 | Планка прижимная V1 | N000-029-444 | - | |
| 17 | Гайка М5 | N000-027-164 | - | |
| 18 | Винт M5х20 | N000-020-799 | - | |
| 19 | Шайба D8 | N000-013-782 | - | |
| 20 | Шайба гровера D8 | N000-009-877 | - | |
| 21 | Винт M8x16 | N000-013-915 | - | |
| 22 | Винт M5х16 | N000-013-127 | - | |
| 23 | Штифт D5х25 | U589-370-149 | - | |
| 24 | Опора | N000-029-445 | - | |
| 25 | Винт M4x8 | N000-020-649 | - | |
| 26 | Шайба гровера D4 | N000-016-639 | - | |
| 27 | Гайка М6 | N000-017-188 | - | |
| 29 | Заглушка | N000-029-446 | - | |
| 30 | Ролик | N000-029-447 | - | |
| 31 | Удлинитель стола | N000-029-448 | - | |
| 32 | Ролик | N000-029-449 | - | |
| 33 | Шпонка сегментная 3x10 | N000-029-450 | - | |
| 34 | Фиксатор подшипника | N000-029-451 | - | |
| 35 | Гайка М4 | N000-022-623 | - | |
| 36 | Винт ходовой левый | N000-029-452 | - | |
| 38 | Панель левая | N000-029-454 | 707.22 | |
| 39 | Кожух ремня пластиковый | N000-029-455 | 370 | |
| 40 | Ремень поликлиновой 6PJ348 | N000-029-456 | 670.13 | |
| 41 | Шайба D16 | N000-018-501 | - | |
| 42 | Шайба пружинная D21хd16хh0.4 | U504-650-076 | - | |
| 43 | Шкив ведомый | N000-029-457 | 1 010.31 | |
| 44 | Подшипник шариковый 6203-2RS (40х17х12) FX | N000-018-163 | 396.72 | |
| 45 | Барабан ножевой V1 | N000-029-458 | 3 399.85 | |
| 45.C | Барабан ножевой V2 в сборе с прижимными планками и крепежом | N000-029-458-2 | 3 110 | |
| 46 | Шарик стальной D4 | N000-027-648 | - | |
| 47 | Пружина сжатия | N000-029-459 | - | |
| 48 | Нож HSS-B 307x16.5x1.8 (пара) | N000-029-460 | 2 572.27 | |
| 49 | Штифт 3x8 | N000-017-419 | - | |
| 50 | Планка прижимная V2 (пара) | N000-029-461-2 | 890 | |
| 50 | Планка прижимная | N000-029-461 | 252 | |
| 51 | Винт M6х12 | N000-026-291 | - | |
| 52 | Винт M5х10 | N000-026-248 | - | |
| 53 | Пылесборник | N000-029-462 | - | |
| 54 | Шайба | N000-029-463 | - | |
| 55 | Упор против отдачи | N000-029-464 | 202.06 | |
| 56 | Вал против отдачи | N000-029-465 | 505.15 | |
| 57 | Винт M4x10 | N000-027-194 | 100 | |
| 58 | Указатель высоты строгания | N000-029-466 | 202.06 | |
| 59 | Саморез ST6х18 | N000-025-153 | - | |
| 60 | Винт M6x16 | N000-018-470 | - | |
| 61 | Шайба гровера D6 | N000-016-649 | - | |
| 62 | Шайба плоская (маленькая) D6 | N000-025-140 | - | |
| 63 | Пластина фиксации подшипника | N000-029-467 | - | |
| 65 | Корпус | N000-029-468 | 4 748.45 | |
| 66 | Гайка оригинальная | N000-029-469 | - | |
| 67 | Гайка цанги M20x1 | U256-210-026 | 101.03 | |
| 68 | Шайба D13хd6.5х0.6 | U592-250-100 | - | |
| 69 | Шайба зубчатая D5 | N000-026-881 | - | |
| 71 | Болт M5х12 | N000-013-070 | - | |
| 72 | Подшипник скольжения | N000-029-470 | 487.45 | |
| 73 | Пружина сжатия | N000-029-471 | - | |
| 74 | Ролик стальной | N000-029-472 | 2 573.57 | |
| 75 | Ролик резиновый D29хd16х390 | N000-029-473 | 2 844 | |
| 75-1 | Ролик прорезиненый | N000-029-474 | - | |
| 76 | Кольцо стопорное D15 | N000-017-984 | - | |
| 77 | Втулка регулировочная | N000-029-475 | 102.43 | |
| 78 | Звездочка приводная | N000-029-476 | 332.04 | |
| 79 | Шайба D18хd6.5хh1.5 | U527-500-062 | - | |
| 80 | Цепь 26 звеньев (шаг 13) на рейсмус РС-305 | N000-029-477 | 620.38 | |
| 81 | Кожух цепи | N000-029-478 | - | |
| 82 | Крышка шеткодержателя | N000-029-479 | - | |
| 83 | Щетка графитовая (пара) 6.3x17x17 | N000-029-480 | 410.19 | |
| 84 | Щеткодержатель | N000-029-481 | 321.44 | |
| 85 | Шкив ведущий | N000-029-482 | 1 010.31 | |
| 86 | Корпус двигателя | N000-029-483 | 3 030.93 | |
| 87 | Подшипник шариковый 6201-2RS (32х12х10) n/n | U009-620-1RS | 202.06 | |
| 88 | Ротор КД | N000-029-484 | 6 137.6 | |
| 89 | Статор КД | N000-029-485 | 4 514 | |
| 90 | Изолятор | N000-029-486 | - | |
| 91 | Кольцо защитное | N000-029-487 | - | |
| 92 | Саморез ST5x65 | N000-018-495 | - | |
| 93 | Подшипник шариковый 6200-2RS (30x10x9) n/n | U009-620-0RS | 264.91 | |
| 94 | Крышка редуктора | N000-029-488 | - | |
| 95 | Втулка направляющая | N000-029-489 | - | |
| 96.100 | Подшипник игольчатый HK0608 (10x6x8) | U010-060-810 | 202.06 | |
| 97 | Шарик стальной D3 | U261-122-013 | 102 | |
| 98 | Вал 1 | N000-029-491 | - | |
| 99 | Шестерня косозубая 1 | N000-029-492 | 478.63 | |
| 101 | Вал 2 | N000-029-494 | 1 212.37 | |
| 102 | Шестерня 1 | N000-029-495 | 595.18 | |
| 103 | Шестерня 2 | N000-029-496 | 506.89 | |
| 104 | Подшипник шариковый 6002-2RS (32x15x9) CCEB | U009-600-2RS | 425.85 | |
| 105 | Шпонка полукруглая 4x13 | N000-029-497 | - | |
| 106 | Вал выходной | N000-029-498 | 864.1 | |
| 106.1 | Подшипник 6903-2RS (30х17х7) | N000-041-871 | 370 | |
| 107 | Корпус редуктора | N000-029-499 | - | |
| 108 | Саморез ST5х56 | N000-023-879 | - | |
| 109 | Саморез ST5*50 | U003-200-040 | - | |
| 110 | Панель задняя | N000-029-500 | - | |
| 111 | Клеммная коробка | N000-029-501 | - | |
| 112 | Саморез ST4.2х12 | N000-023-874 | - | |
| 113 | Клеммник | N000-029-502 | - | |
| 114 | Конденсатор 0.22uF | N000-018-752 | - | |
| 115 | Крышка | N000-029-503 | - | |
| 116 | Саморез ST4.2x16F | N000-017-166 | - | |
| 117 | Прижим шнура | N000-029-504 | - | |
| 118 | Шнур сетевой H05RN-F 3G 1.0мм2 2м | V000-006-382 | - | |
| 119 | Воротник шнура | N000-029-505 | - | |
| 120 | Ключ рожковый | N000-029-506 | - | |
| 121 | Крышка задняя | N000-029-507 | - | |
| 122 | Выключатель автоматический 250В 10А | V000-003-333 | 940.43 | |
| 123 | Выключатель KJD16/KJD17B AC250V 16(12)А 5E4 | V000-003-410 | 2 149.41 | |
| 124 | Шайба | N000-029-508 | - | |
| 125 | Крышка рукоятки | N000-029-509 | 404.12 | |
| 126 | Винт крепления рукоятки | N000-029-510 | - | |
| 127.C | Рукоятка изменения высоты в сборе (EV125-129) | N000-029-511 | 131.34 | |
| 128 | Ключ имбусовый | N000-029-512 | - | |
| 129 | Рычаг | N000-029-513 | - | |
| 130 | Винт M8x10 оригинальный | N000-029-514 | - | |
| 131 | Крышка верхняя | N000-029-515 | 707.22 | |
| 132 | Гайка М6 квадратная | N000-029-516 | - | |
| 133 | Ось | N000-029-517 | 108 | |
| 134 | Заглушка 1 | N000-029-518 | 105 | |
| 135 | Ролик | N000-029-519 | 408.33 | |
| 136 | Ось шаблона установки ножа | N000-029-520 | - | |
| 137 | Кольцо стопорное D8 | N000-025-279 | - | |
| 139 | Штифт D3х14 | U589-490-103 | - | |
| 140 | Упор шаблона | N000-029-521 | - | |
| 141 | Штифт D4x8 | N000-016-214 | 100 | |
| 142 | Пластина прижимная | N000-029-522 | - | |
| 144 | Втулка вала | N000-029-523 | - | |
| 145 | Панель основания | N000-029-453 | - | |

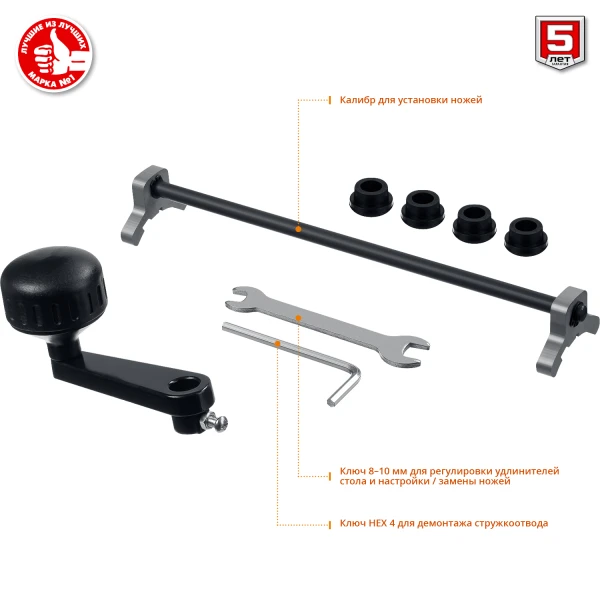

| 147 | Шаблон для установки ножей в сборе L240 | N000-029-524 | 475.08 | |
