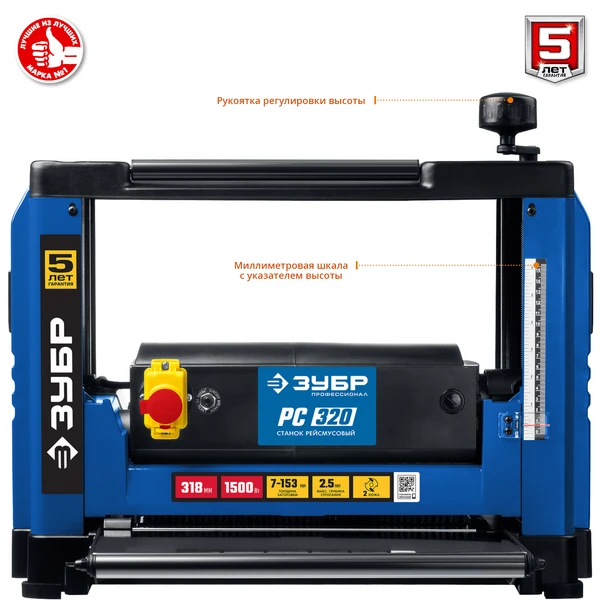

ЗУБР 320 мм, 1500 Вт, рейсмусовый станок, Профессионал (РС-320)
Переносной станок предназначен для строгания заготовок из древесины в заданный размер по толщине. Мощный коллекторный двигатель с защитой от перегрузки и удлинители рабочего стола для точной установки толщины строгания позволяют выполнить работу не только быстро, но и точно.

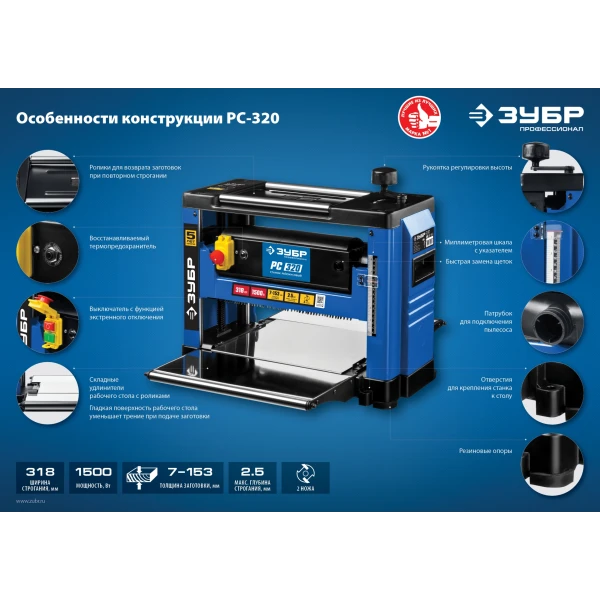

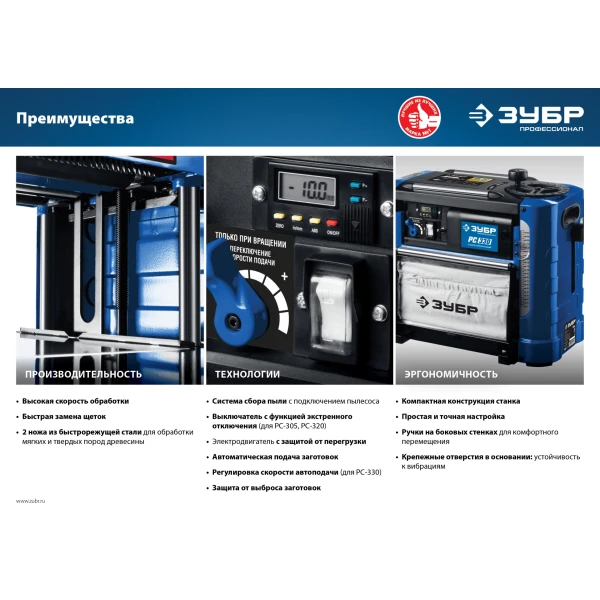

Преимущества
- Мощный двигатель с защитой от перегрузки

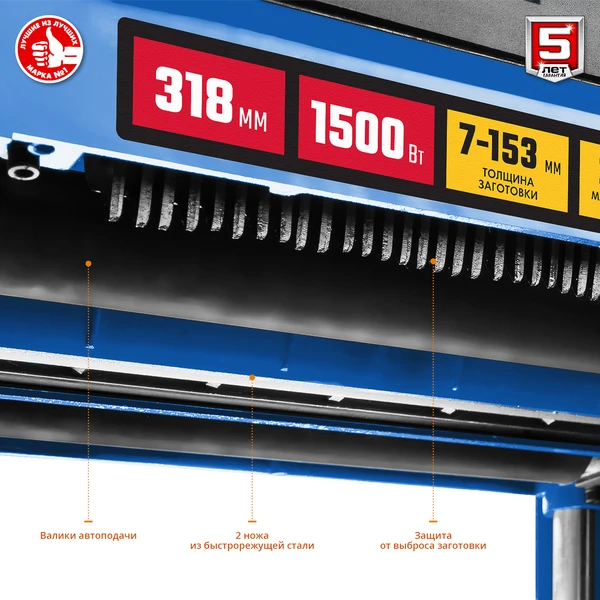

- Два ножа из быстрорежущей стали подходят для обработки как мягких, так и твердых пород древесины

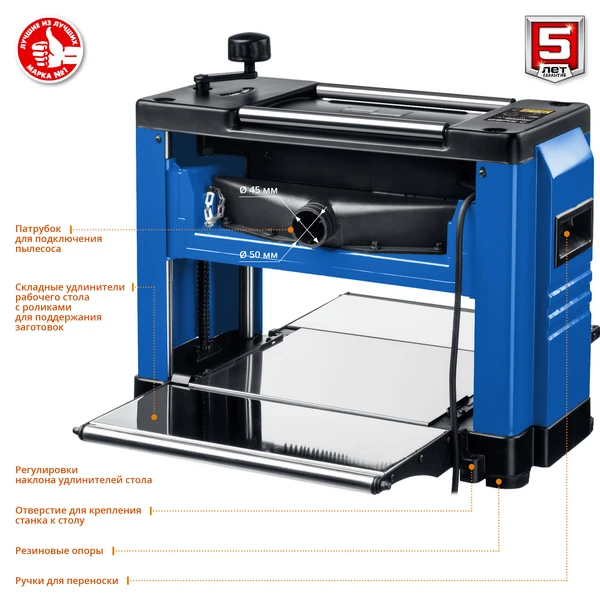

- Удлинители рабочего стола дают возможность обработки досок большой длины, а их откидное исполнение способствует компактности хранения станка.

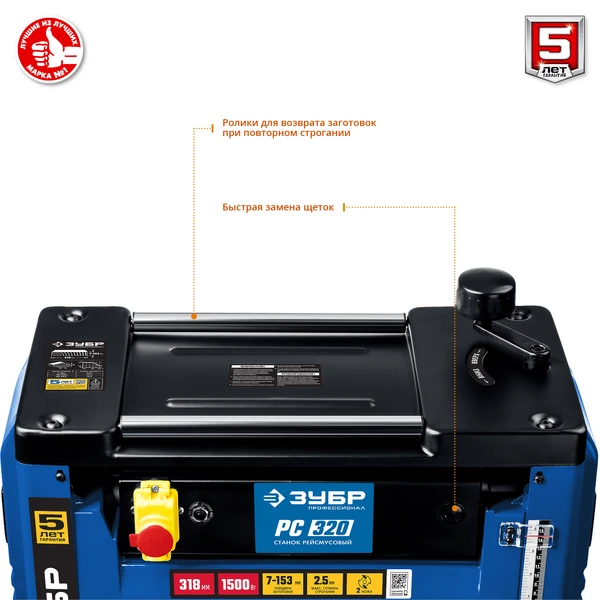

- Ролики на верхней части станка упрощают возврат заготовки при необходимости повторного строгания
- Жесткая конструкция с ф
- Два ножа из быстрорежущей стали подходят для обработки как мягких, так и твердых пород древесины
- Удлинители рабочего стола дают возможность обработки досок большой длины, а их откидное исполнение способствует компактности хранения станка.
- Ролики на верхней части станка упрощают возврат заготовки при необходимости повторного строгания
- Жесткая конструкция с фиксатором положения режущей головки для получения наилучшего результата
- Идеально гладкая поверхность стола уменьшает трение при подаче заготовки
- Ручки на боковых стенках станка удобны для перемещения станка с места на место
Использование
Для продольного одностороннего строгания в размер по толщине плоских заготовок из древесины

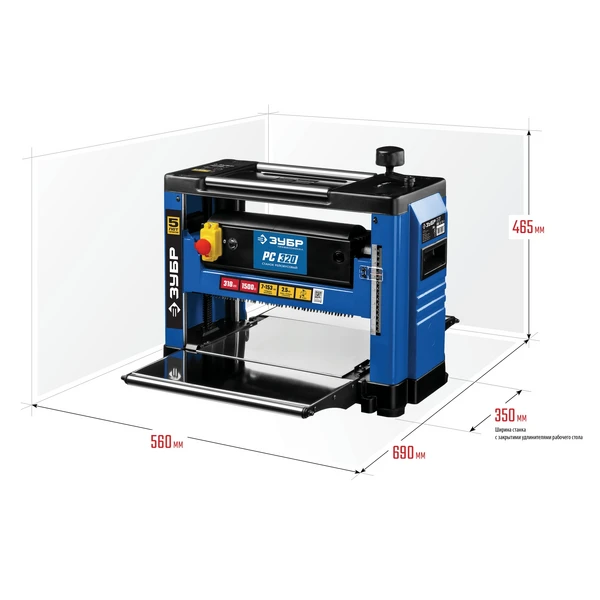

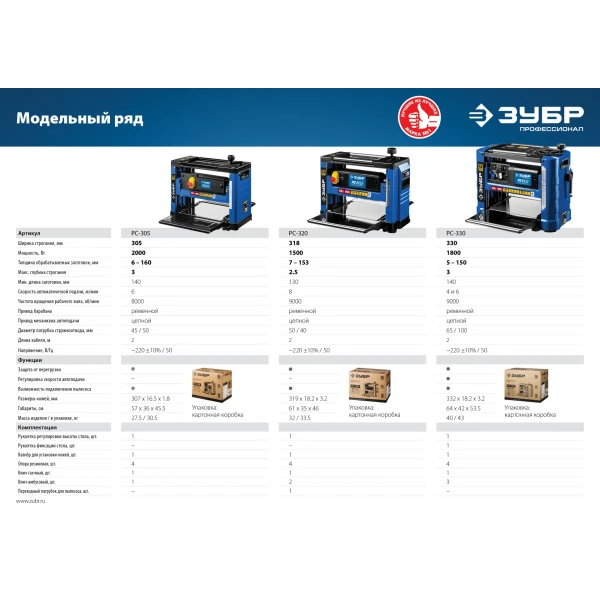

| Габариты, см | 61x35x46.5 |
| Масса изделия, кг | 32 |
| Масса в упаковке, кг | 33.5 |
| Гарантия | 60 |
| Дисплей | нет |
| Напряжение питания, В/Гц | 220±10% /50 |
| Мощность, Вт | 1500 |
| Тип станка | Рейсмусовый |

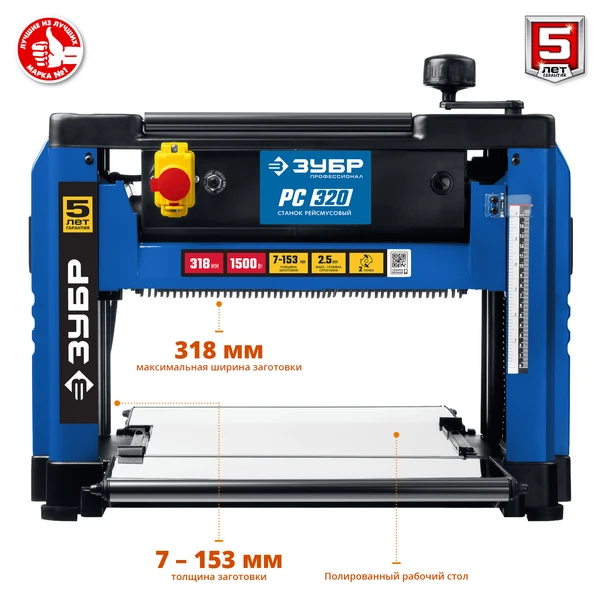

| Ширина строгания, мм | 318 |
| Частота вращения строгального вала, об/мин | 9000 |
| Привод рейсмусного барабана | Ременной |
| Привод механизма автоподачи | Цепной |
| Кол-во ножей | 2 |
| Размер ножа, мм | 318х18.2х3.2 |
| Глубина строгания, мм | 2.5 |
| Скорость автоматической подачи, м/мин | 8 |
| Мин. Толщина заготовки, мм | 7 |
| Макс. толщина заготовки, мм | 153 |
| Мин. длина заготовки, мм | 130 |
| Размеры рабочего стола, мм | 320х285 |
| Размеры удлинителя стола, мм | 365х200 |

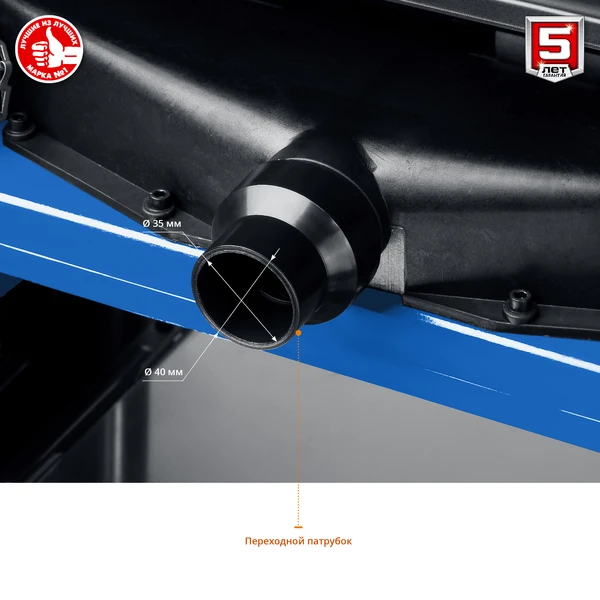

| Диаметр подключения к пылесборнику, мм | 40 и 50 |
| Тип упаковки | коробка картонная |

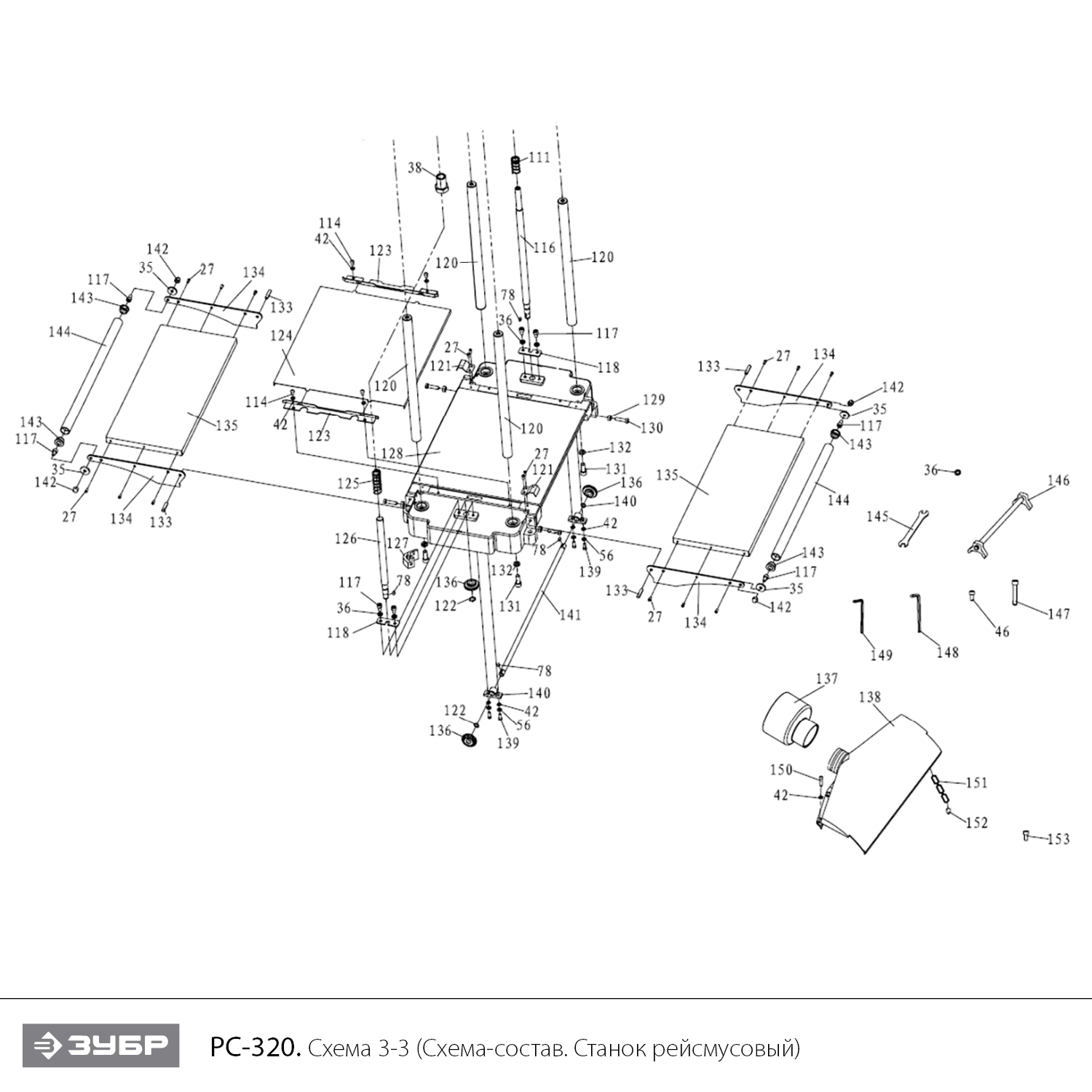

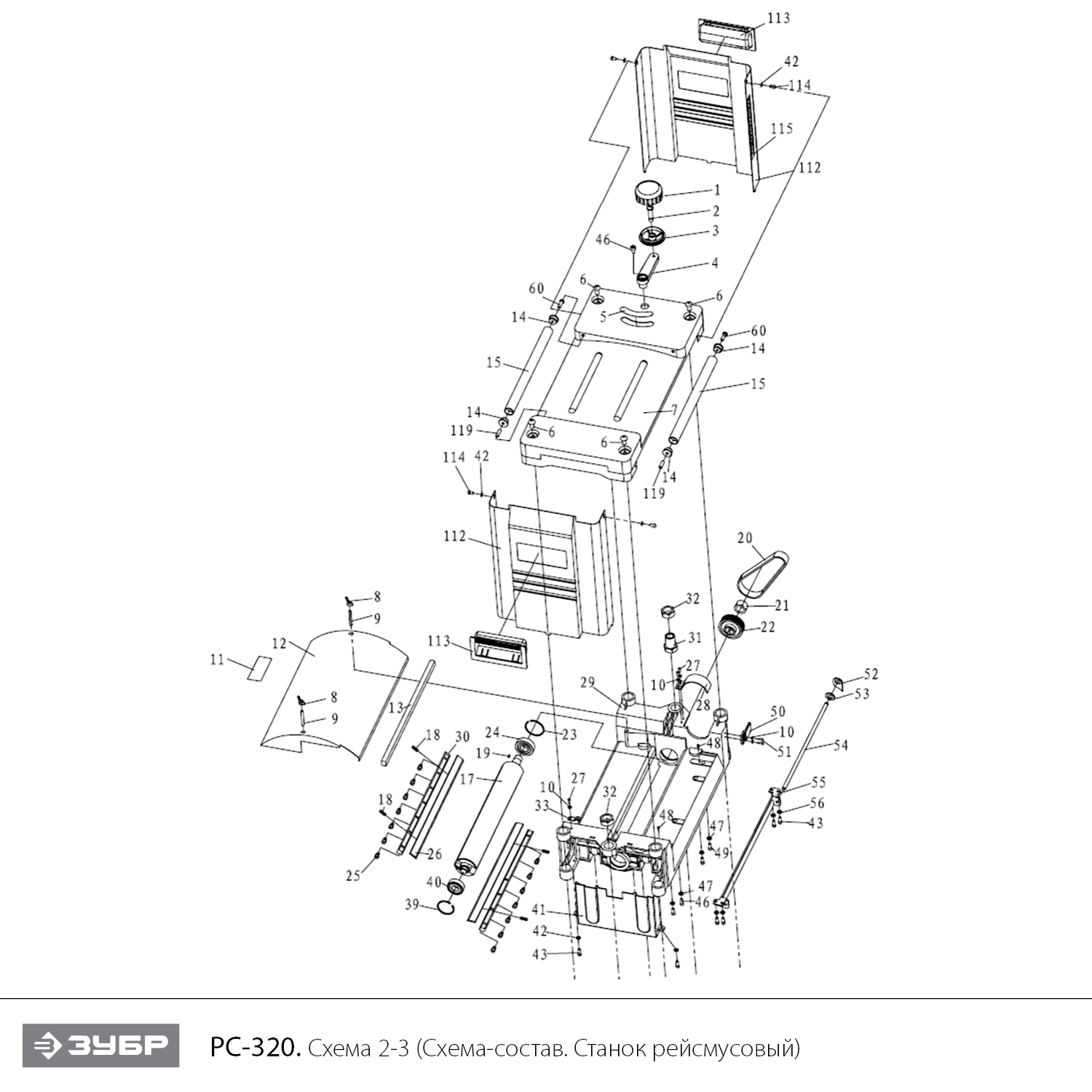

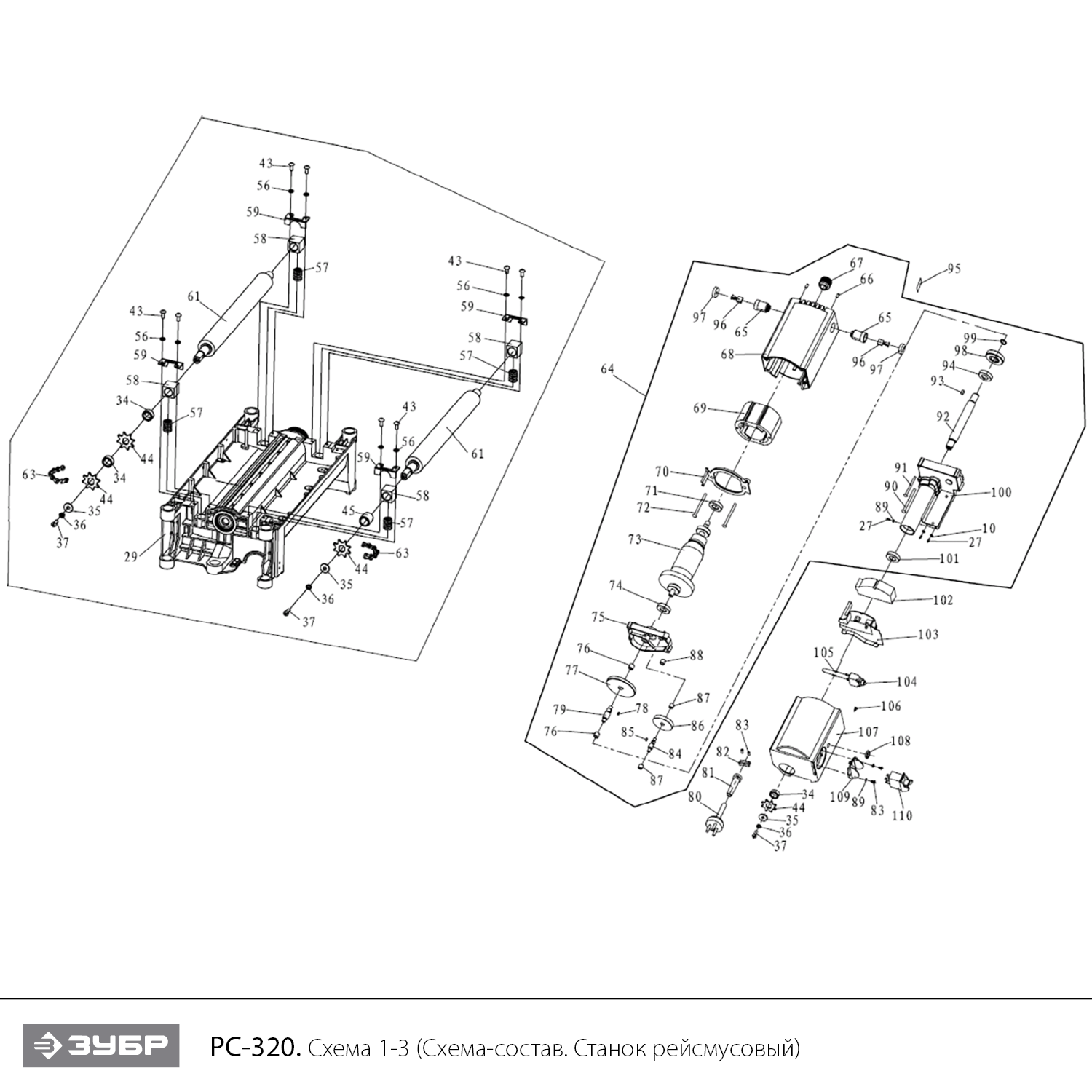

Схема сборки и запчасти ЗУБР 320 мм, 1500 Вт, рейсмусовый станок, Профессионал (РС-320)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Крышка рукоятки | N000-029-979 | - | |
| 2 | Винт M8 рукоятки | N000-029-980 | - | |
| 3 | Рукоятка | N000-029-981 | - | |
| 4 | Шатун рукоятки | N000-029-982 | - | |
| 5 | Указатель поворота | N000-029-983 | - | |
| 6 | Винт M8х12 | N000-014-251 | - | |
| 7 | Корпус защитный | N000-029-984 | - | |
| 8 | Гайка-барашек M5 | N000-029-985 | - | |
| 9 | Шпилька M5х30 | N000-029-986 | - | |
| 10 | Прокладка плоская | N000-029-987 | - | |
| 12 | Пылеуловитель | N000-029-988 | - | |
| 13 | Прокладка | N000-029-989 | - | |
| 14 | Заглушка (A) | N000-029-990 | - | |
| 15 | Ролик (A) | N000-029-991 | - | |
| 17 | Барабан ножевой | N000-029-992 | 3 666.55 | |
| 18 | Пружина (C) | N000-029-993 | - | |
| 19 | Шпонка 5x5x10 | N000-018-516 | - | |
| 20 | Ремень поликлиновой 135J | N000-031-834 | 908.29 | |
| 21 | Гайка M16х1.5 | N000-023-871 | - | |
| 22 | Шкив ведомый | N000-029-994 | 219.01 | |
| 23 | Кольцо стопорное 1 | N000-029-995 | - | |
| 24 | Подшипник шариковый 6002-2RS (32x15x9) CCEB | U009-600-2RS | 425.85 | |
| 25 | Винт прижимной | N000-029-996 | - | |

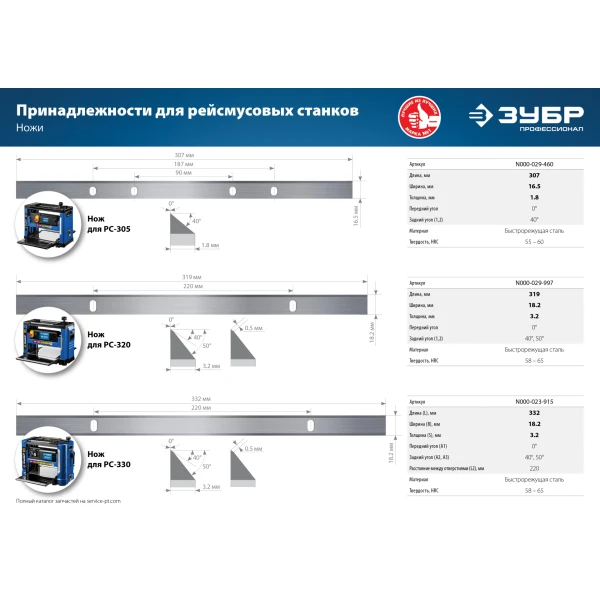

| 26 | Ножи для рейсмуса W18CrV 319х18.2х3.2 (пара) | N000-029-997 | 3 219.75 | |
| 27 | Винт M4x8 | N000-026-460 | - | |
| 28 | Планка | N000-029-998 | - | |
| 29 | Корпус | N000-029-999 | - | |
| 30 | Пластина прижимная | N000-030-000 | - | |
| 31 | Втулка регулировочная (B) | N000-030-001 | - | |
| 32 | Гайка регулировочная | N000-030-002 | - | |
| 33 | Указатель | N000-030-003 | - | |
| 34 | Втулка (A) | N000-030-004 | 102.43 | |
| 35 | Шайба D6 | N000-027-510 | - | |
| 36 | Шайба пружинная D6 | N000-030-005 | - | |
| 37 | Винт M6x16 | N000-027-138 | - | |
| 38 | Винт регулировочный (A) | N000-030-006 | - | |
| 39 | Кольцо стопорное 2 | N000-030-007 | - | |
| 40 | Подшипник шариковый 6003-2RS (35х17х10) n/n | U009-600-3RS | 202.06 | |
| 41 | Кожух защитный | N000-030-008 | - | |
| 42 | Шайба D5 | N000-027-516 | - | |
| 43 | Винт M5x12 | N000-027-224 | - | |
| 44 | Звезда приводная | N000-030-009 | 127.16 | |
| 45 | Втулка (B) | N000-030-010 | 134.24 | |
| 46 | Винт M6x20 | N000-026-414 | - | |
| 47 | Прокладка | N000-030-011 | - | |
| 48 | Штифт ограничительный | N000-030-012 | - | |
| 49 | Саморез ST6х20 | N000-030-013 | - | |
| 50 | Указатель высоты | N000-030-014 | - | |
| 51 | Винт M4x10 | N000-027-194 | 100 | |
| 52 | Ограничитель | N000-030-015 | - | |
| 53 | Шайба d12 | N000-028-224 | - | |
| 54 | Вал механизма против отдачи | N000-030-016 | 309.08 | |
| 55 | Кронштейн | N000-030-017 | - | |
| 56 | Шайба пружинная | N000-030-018 | - | |
| 57 | Пружина (A) | N000-030-019 | 139.53 | |
| 58 | Втулки скольжения (A) | N000-030-020 | 134.24 | |
| 59 | Пластина фиксируюшая | N000-030-021 | - | |
| 60 | Шпилька | N000-030-022 | 178.18 | |
| 61 | Вал прижимной D35хd16х388 резиновый | N000-030-023 | 3 850.2 | |
| 63 | Цепь | N000-030-024 | 828.33 | |
| 64 | Двигатель КД 220В 1500Вт | V000-001-698 | - | |
| 65 | Щеткодержатель | N000-030-025 | 127.16 | |
| 66 | Винт M5х10 | N000-026-248 | - | |
| 67 | Шкив ведущий | N000-030-026 | 1 000 | |
| 68 | Корпус двигателя | N000-030-027 | 1 976.34 | |
| 69 | Статор КД | N000-030-028 | 2 500 | |
| 70 | Уплотнитель | N000-030-029 | 200 | |
| 72 | Винт M5х60 | N000-029-366 | - | |
| 73 | Ротор КД | N000-030-030 | 2 500 | |
| 75 | Крышка редуктора | N000-030-031 | 2 000 | |
| 76 | Втулки скольжения (A) | N000-030-032 | - | |
| 77 | Шестерня (B) (A) | N000-030-033 | 536.9 | |
| 78 | Шпонка 4x8 | N000-023-890 | - | |
| 79 | Вал зубчатый (A) | N000-030-034 | 162.48 | |
| 80 | Шнур сетевой H05RN-F Rubber 3Gх1.0мм2 2м | V000-006-344 | - | |
| 81 | Воротник шнура | N000-030-035 | - | |
| 82 | Планка прижимная | N000-030-036 | - | |
| 83 | Саморез ST4x12 | N000-023-184 | - | |
| 84 | Вал зубчатый (B) (A) | N000-030-037 | 155.43 | |
| 85 | Шпонка 3х7 | N000-030-038 | - | |
| 86 | Шестерня (C) | N000-030-039 | 480.4 | |
| 87 | Втулка скольжения D10хd6х10 | N000-030-040 | 100 | |
| 88 | Втулка направляющая | N000-030-041 | - | |
| 89 | Шайба D4 | N000-027-453 | - | |
| 90 | Саморез ST5х60 | N000-030-042 | - | |
| 91 | Саморез ST5*50 | U003-200-040 | - | |
| 92 | Ось | N000-030-043 | - | |
| 93 | Шпонка 4x4x10 | N000-018-381 | 100 | |
| 96 | Щетка графитовая (пара) 6.5х13.5х17 | N000-024-124 | 486.07 | |
| 97 | Крышка щеткодержателя (пара) D18 | N000-030-045 | 100 | |
| 98 | Шестерня (A) | N000-030-046 | - | |
| 99 | Кольцо стопорное | N000-030-047 | - | |
| 100 | Редуктор | N000-030-048 | - | |
| 102 | Фильтр | N000-030-049 | 554.58 | |
| 103 | Корпус фильтра | N000-030-050 | - | |
| 104 | Выключатель автоматический 250В 10А | V000-003-333 | 940.43 | |
| 105 | Провод | N000-030-051 | - | |
| 106 | Саморез ST3x8 | N000-023-512 | - | |
| 107 | Корпус | N000-030-052 | - | |
| 108 | Гайка M12 | N000-026-293 | - | |
| 109 | Держатель выключателя | N000-030-053 | - | |
| 110 | Выключатель электромагнитный KJD16 AC250V | V000-003-207 | 2 142.34 | |
| 111 | Пружина | N000-030-054 | - | |
| 112 | Боковые крышки (комплект левая и правая) | N000-030-055 | 1 695.5 | |
| 113 | Ручка | N000-030-056 | - | |
| 114 | Винт M5x8 | N000-018-476 | - | |
| 115 | Указатель высоты строгания | N000-030-057 | - | |
| 116 | Винт регулировочный привода (A) | N000-030-058 | - | |
| 117 | Винт M6x10 | N000-025-244 | - | |
| 118 | Ограничитель | N000-030-059 | - | |
| 119 | Шпилька D10хd6х22 | N000-030-060 | - | |
| 120 | Направляющая | N000-030-061 | - | |
| 121 | Пластина пружинная | N000-030-062 | - | |
| 122 | Вал с кольцом | N000-030-063 | - | |
| 123 | Держатель стола | N000-030-064 | - | |
| 124 | Стол | N000-030-065 | - | |
| 125 | Пружина сжатия | N000-030-066 | 202.06 | |
| 126 | Винт ходовой (B) | N000-030-067 | - | |
| 127 | Упор | N000-030-068 | - | |
| 128 | Стол | N000-030-069 | - | |
| 129 | Гайка M6 | N000-020-770 | - | |
| 130 | Болт M6x25 | N000-022-348 | - | |
| 131 | Винт M8x20 | N000-027-772 | - | |
| 132 | Шайба D8 | N000-027-532 | - | |
| 133 | Штифт 6х20 | N000-030-070 | - | |
| 134 | Кронштейн | N000-030-071 | - | |
| 135 | Расширитель стола | N000-030-072 | - | |
| 136 | Шестерня коническая | N000-030-073 | 157.19 | |
| 137 | Переходник пылесборника | N000-030-074 | - | |
| 138 | Крышка пылесборника | N000-030-075 | - | |
| 139 | Саморез ST4x10 | N000-024-386 | - | |
| 140 | Подшипник скольжения (B) | N000-030-076 | 279.06 | |
| 141 | Штанга передачи | N000-030-077 | - | |
| 142 | Гайка заглушка M6 | N000-030-078 | - | |
| 143 | Заглушка (B) | N000-030-079 | - | |
| 144 | Ролик (B) | N000-030-080 | 406.22 | |
| 145 | Ключ рожковый | N000-030-081 | - | |

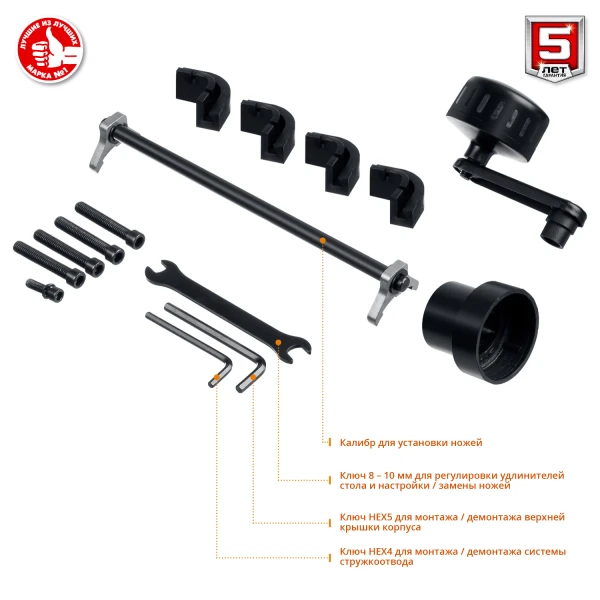

| 146 | Шаблон для установки ножей в сборе L230 | N000-030-082 | 582.83 | |
| 147 | Винт M8x45 | N000-002-890 | - | |
| 149 | Ключ имбусовый 2 | N000-030-083 | - | |
| 150 | Винт M5x16 | N000-018-546 | - | |
| 151 | Цепочка | N000-030-084 | - | |
| 152 | Скоба | N000-030-085 | - | |
