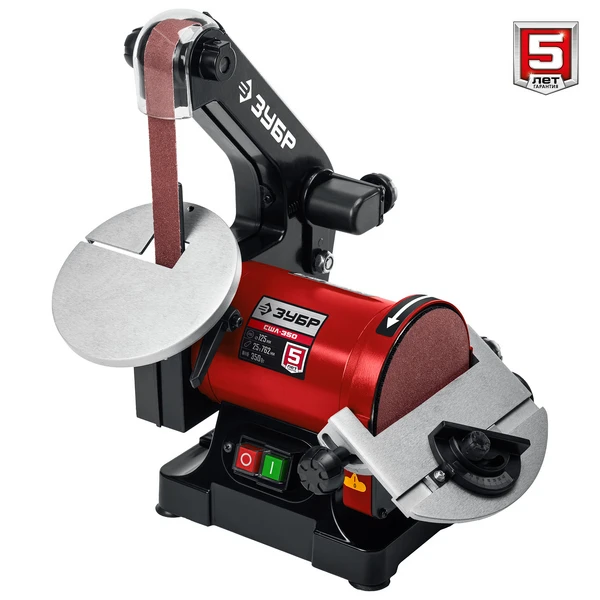

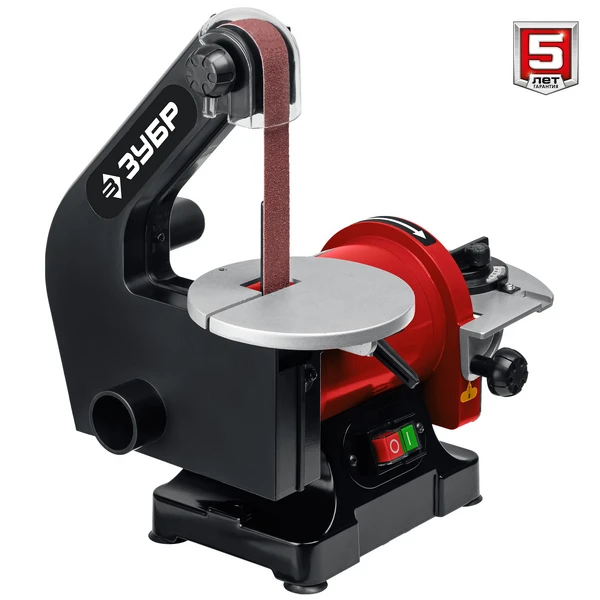

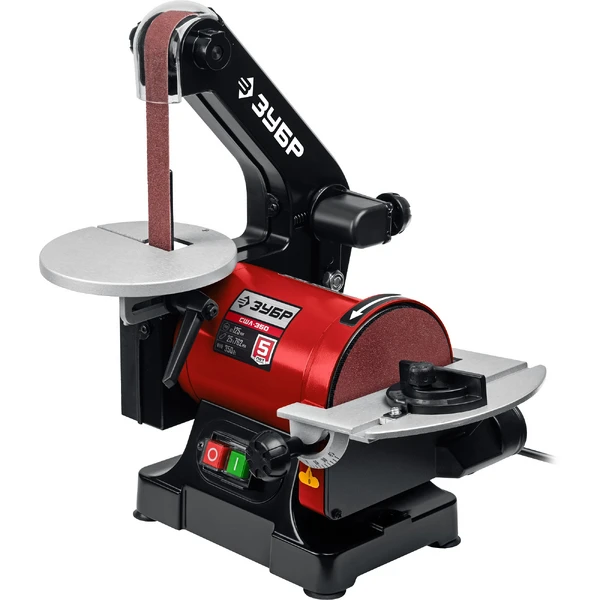

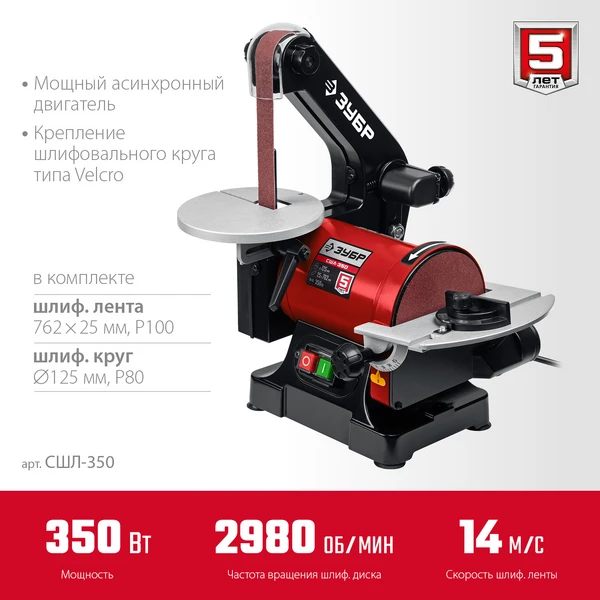

ЗУБР d 125 мм, 25 х 762 мм лента, 350 Вт, тарельчато - ленточный шлифовальный станок (СШЛ-350)
Универсальный станок для различных видов шлифования. Простая замена абразивного инструмента благодаря системе крепления Velcro. Удобная настройка. Компактный и производительный, неприхотливый и выносливый - он станет Вашим надежным помощником на долгие годы

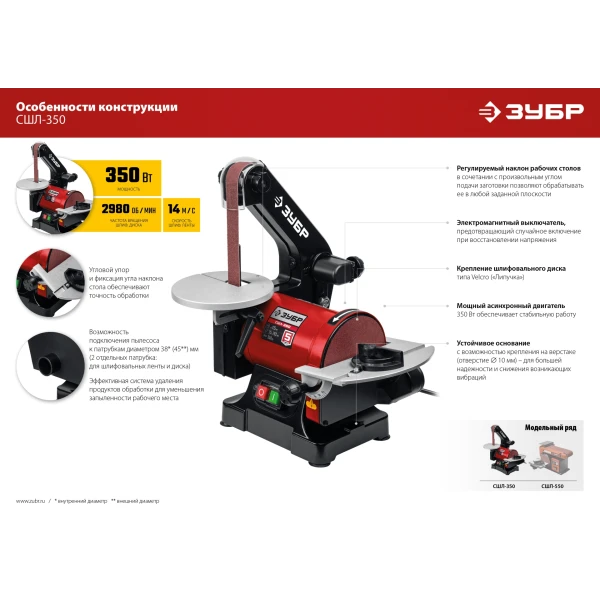

Преимущества
- Электромагнитный выключатель, предотвращающий случайное включение при восстановлении напряжения

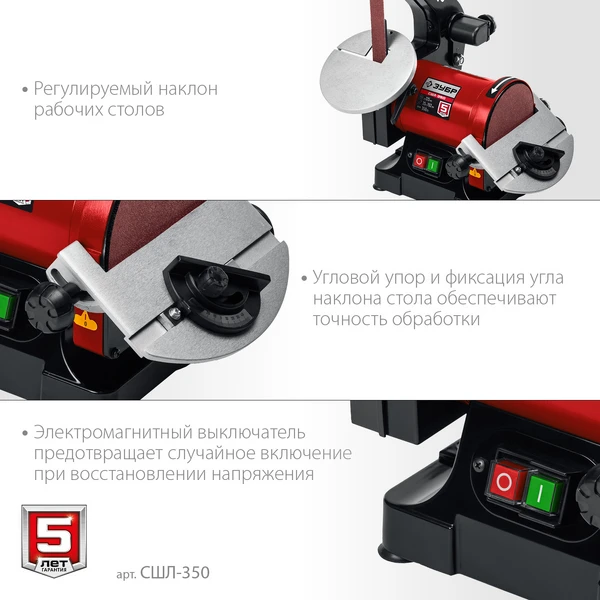

- Регулируемый наклон рабочих столов в сочетании с произвольным углом подачи заготовки позволяют обрабатывать её в любой заданной плоскости

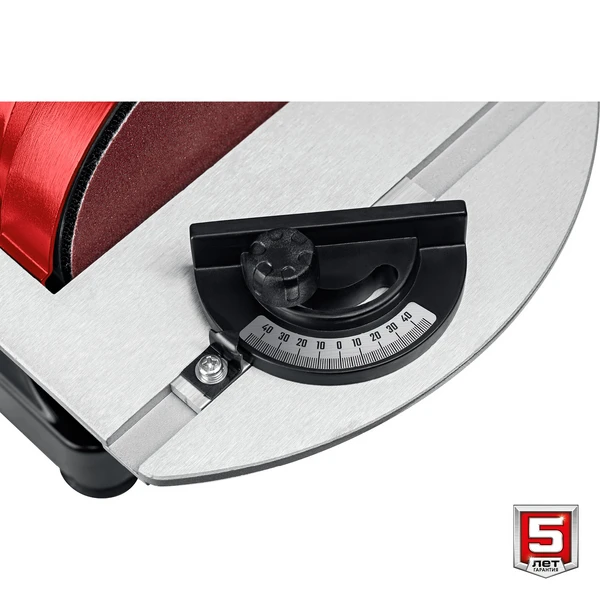

- Угловой упор и фиксация угла наклона стола обеспечивают точность обработки

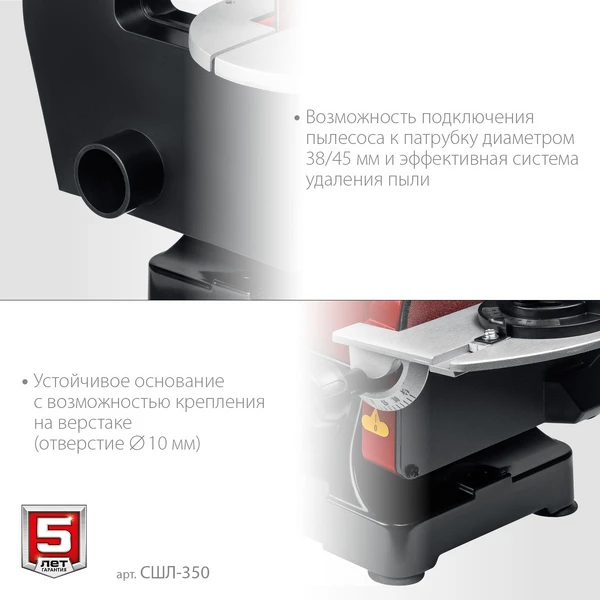

- Возможность подключения пылесоса и эффективная система удаления продуктов обработки способствуют уменьшению запыленности рабочего места
- Компактный размер, улучшенная устойчивость, возможность крепления на верстаке - всё для Вашего удобства
Использование
Для обработки деревянных заготовок с помощью гибких абразивных материалов

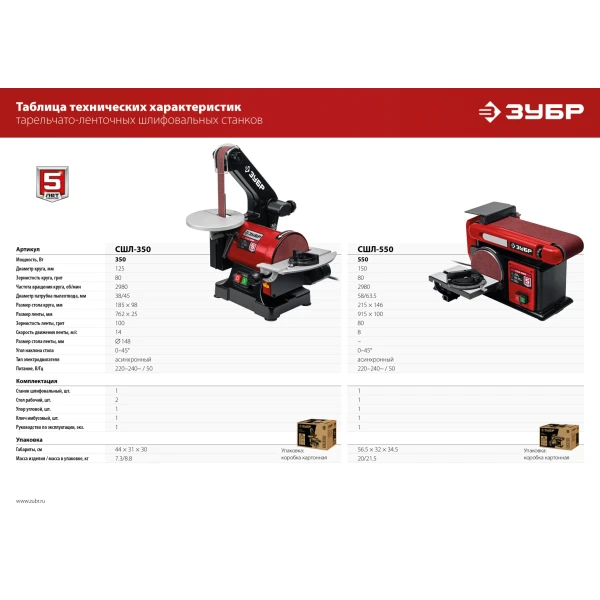

| Тип двигателя | Асинхронный |
| Масса изделия, кг | 7.3 |
| Масса в упаковке, кг | 8.8 |
| Гарантия | 60 |
| Мощность, Вт | 350 |

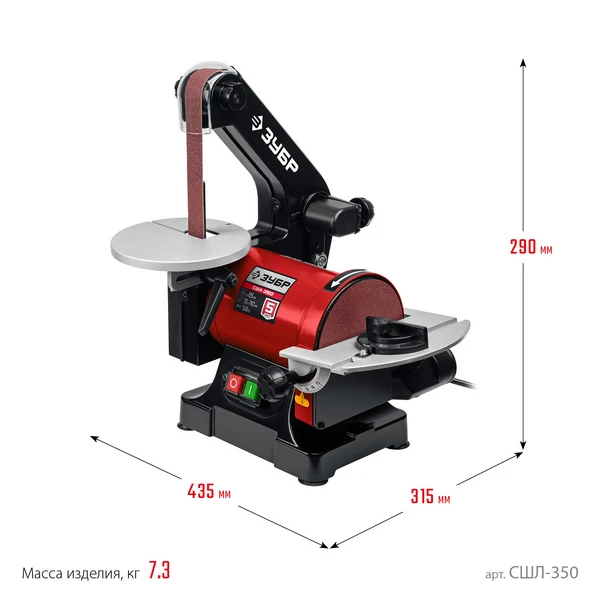

| Габариты, мм | 440х310х300 |
| Тип станка | Шлифовальный тарельчато-ленточный |
| Диаметр круга, мм | 125 |
| Частота вращения круга, об/мин | 2980 |
| Размер стола круга, мм | 185x98 |
| Размер ленты, мм | 762х25 |
| Скорость движения ленты, м/с | 14 |
| Размер стола ленты, мм | D 148 |
| Угол наклона столов, градусов | 0-45 |
| Питание, В/Гц | 220-240~/50 |
| Зернистость круга, грит | 80 |
| Диаметры патрубка стружкоотсоса, мм | 38/45 |
| Зернистость ленты, грит | 100 |
| Тип упаковки | коробка картонная |
Схема сборки и запчасти ЗУБР d 125 мм, 25 х 762 мм лента, 350 Вт, тарельчато - ленточный шлифовальный станок (СШЛ-350)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 2 | Опора резиновая | N000-038-011 | - | |
| 4 | Крышка основания | N000-038-012 | - | |
| 5 | Основание | N000-038-013 | - | |
| 6 | Проставка выключателя | N000-038-014 | - | |
| 8 | Крышка двигателя | N000-038-015 | - | |
| 10 | Конденсатор 8mF 450VAC | U533-351-092 | - | |
| 11 | Выключатель электромагнитный KJD20-2 10(8)А 250В | V000-003-482 | 382.67 | |
| 13 | Статор АДА в сборе с корпусом | N000-038-016 | 4 129.07 | |
| 15 | Шнур сетевой HO5VV-F 3Gх0.75мм2 2.1м | V000-006-405 | - | |
| 16 | Опора конденсатора | N000-038-017 | - | |
| 19 | Пластина ленты защитная | N000-038-018 | - | |
| 20 | Ротор АД | N000-038-019 | - | |
| 22 | Ограничитель ленты | N000-038-020 | - | |
| 25 | Винт-барашек | N000-038-021 | - | |
| 26 | Кожух ленты прозрачный | N000-038-022 | - | |
| 27 | Кожух ленты внешний | N000-038-023 | 3 563.64 | |
| 29 | Колесо ведомое | N000-038-024 | 399.47 | |
| 31 | Подшипник шариковый 6202-2RS (35x15x11) n/n | U009-620-2RS | 202.06 | |
| 32 | Вал | N000-038-025 | - | |
| 33 | Винт M6х8 Hex установочный | N000-038-026 | - | |
| 36 | Колесо ведущее | N000-038-027 | 283.11 | |
| 39 | Кожух ленты внутренний | N000-038-028 | 3 563.64 | |
| 41 | Стол ленты | N000-038-029 | - | |
| 43 | Рукоятка фиксации | N000-038-030 | - | |
| 44 | Крышка | N000-038-031 | - | |
| 45 | Пружина | N000-038-032 | - | |
| 47 | Кронштейн | N000-038-033 | - | |
| 48 | Пружина | N000-038-034 | - | |
| 49 | Рукоятка регулировочная | N000-038-035 | - | |
| 51 | Штифт пружинный D3х20 | N000-038-036 | - | |
| 52 | Вал | N000-038-037 | - | |
| 53 | Пружина | N000-038-038 | - | |
| 56 | Кожух пылеотвода | N000-038-039 | - | |
| 57 | Указатель | N000-038-040 | - | |
| 60 | Винт-барашек | N000-038-041 | - | |
| 62 | Транспортир | N000-038-042 | - | |
| 63 | Направляющая | N000-038-043 | - | |
| 64 | Стол диска | N000-038-044 | - | |
| 66 | Винт-барашек | N000-038-045 | - | |
| 71 | Кожух диска | N000-038-046 | - | |
