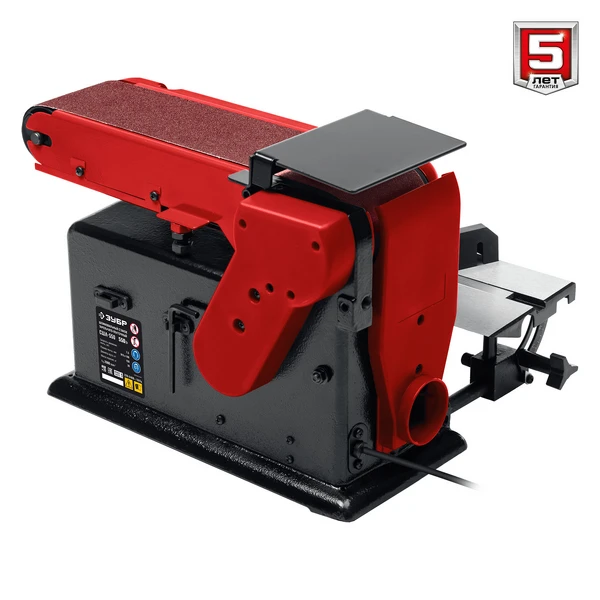

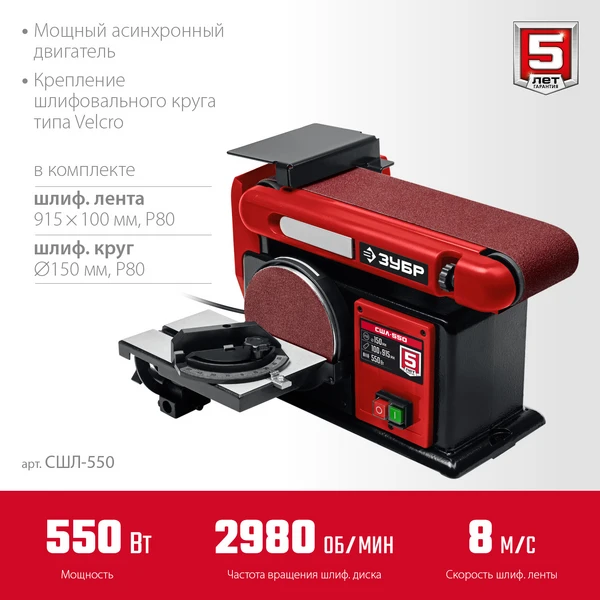

ЗУБР d 150 мм, 100 х 914 мм лента, 550 Вт, тарельчато - ленточный шлифовальный станок (СШЛ-550)
Удобный универсальный станок, который легко настраивается для требуемых видов шлифования благодаря системе крепления Velcro. Трансформируемый и производительный, неприхотливый и выносливый - он станет Вашим надежным помощником на долгие годы
Преимущества
- Электромагнитный выключатель, предотвращающий случайное включение при восстановлении напряжения
- Асинхронный двигатель

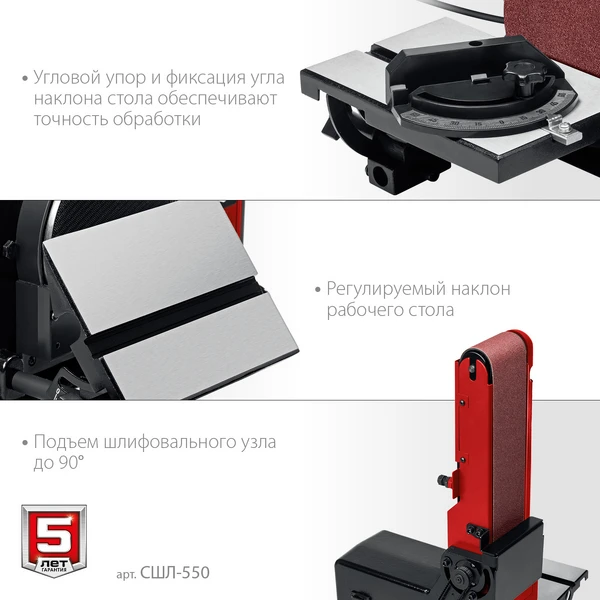

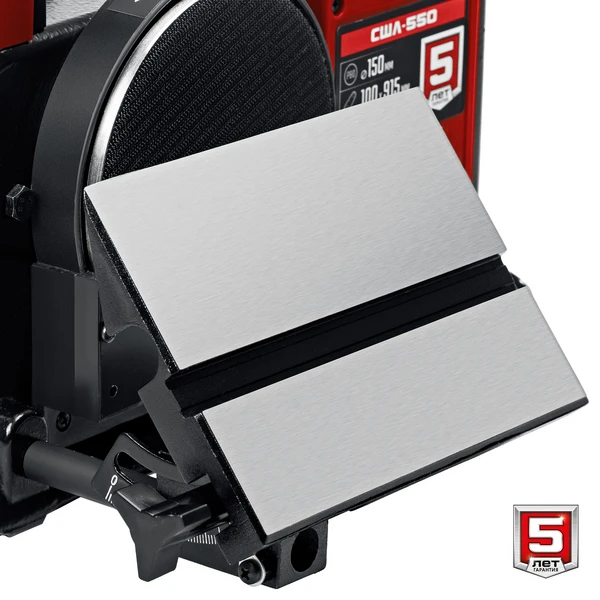

- Регулируемый наклон рабочих столов в сочетании с произвольным углом подачи заготовки позволяют обрабатывать её в любой заданной плоскости

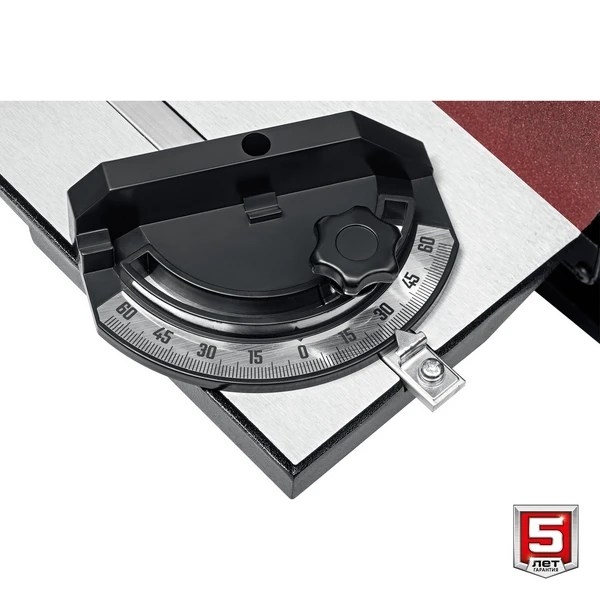

- Угловой упор и фиксация угла наклона стола обеспечивают точность обработки

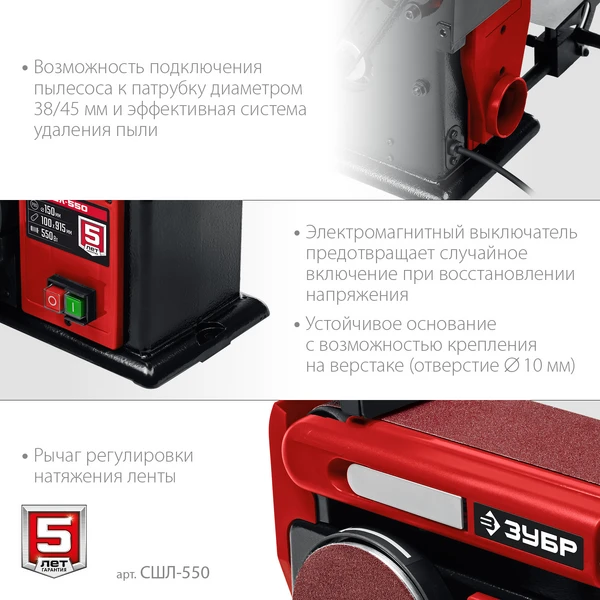

- Возможность подключения пылесоса и эффективная система удаления продуктов обработки способствуют уменьшению запыленности рабочего места
- Гибкость в настройке, возможность крепления на верстаке, удобная конструкция - делают его незаменимым помощником в Вашей работе
- Рычаг для регулировки натяжения ленты
- Перемещаемый рабочий стол
Использование
Для обработки деревянных заготовок с помощью гибких абразивных материалов

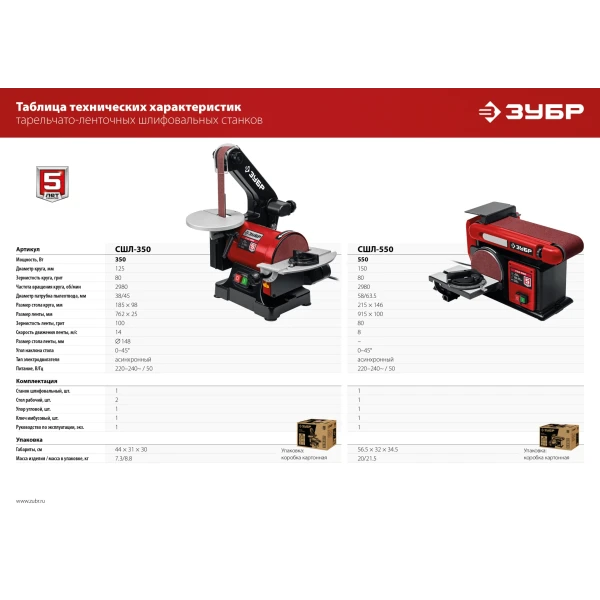

| Тип двигателя | Асинхронный |
| Масса изделия, кг | 20 |
| Гарантия | 60 |
| Мощность, Вт | 550 |

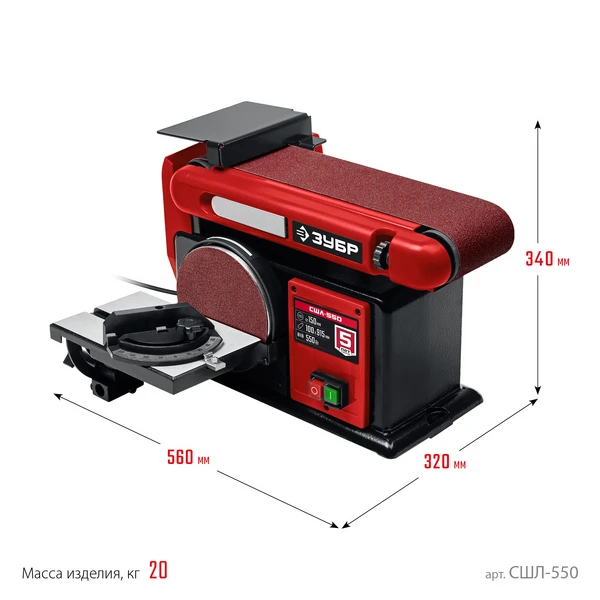

| Габариты, мм | 565х320х345 |
| Угол наклона стола, градусов | 0-45 |
| Тип станка | Шлифовальный тарельчато-ленточный |
| Диаметр круга, мм | 150 |
| Частота вращения круга, об/мин | 2980 |
| Размер стола круга, мм | 215х146 |
| Размер ленты, мм | 915х100 |
| Скорость движения ленты, м/с | 7.5 |
| Масса в упаковке, мм | 21.5 |
| Питание, В/Гц | 220-240~/50 |
| Зернистость круга, грит | 80 |
| Диаметры патрубка стружкоотсоса, мм | 58/63.5 |
| Зернистость ленты, грит | 80 |
| Размер защитного кожуха ленты, мм | 155х110 |
| Тип упаковки | коробка картонная |

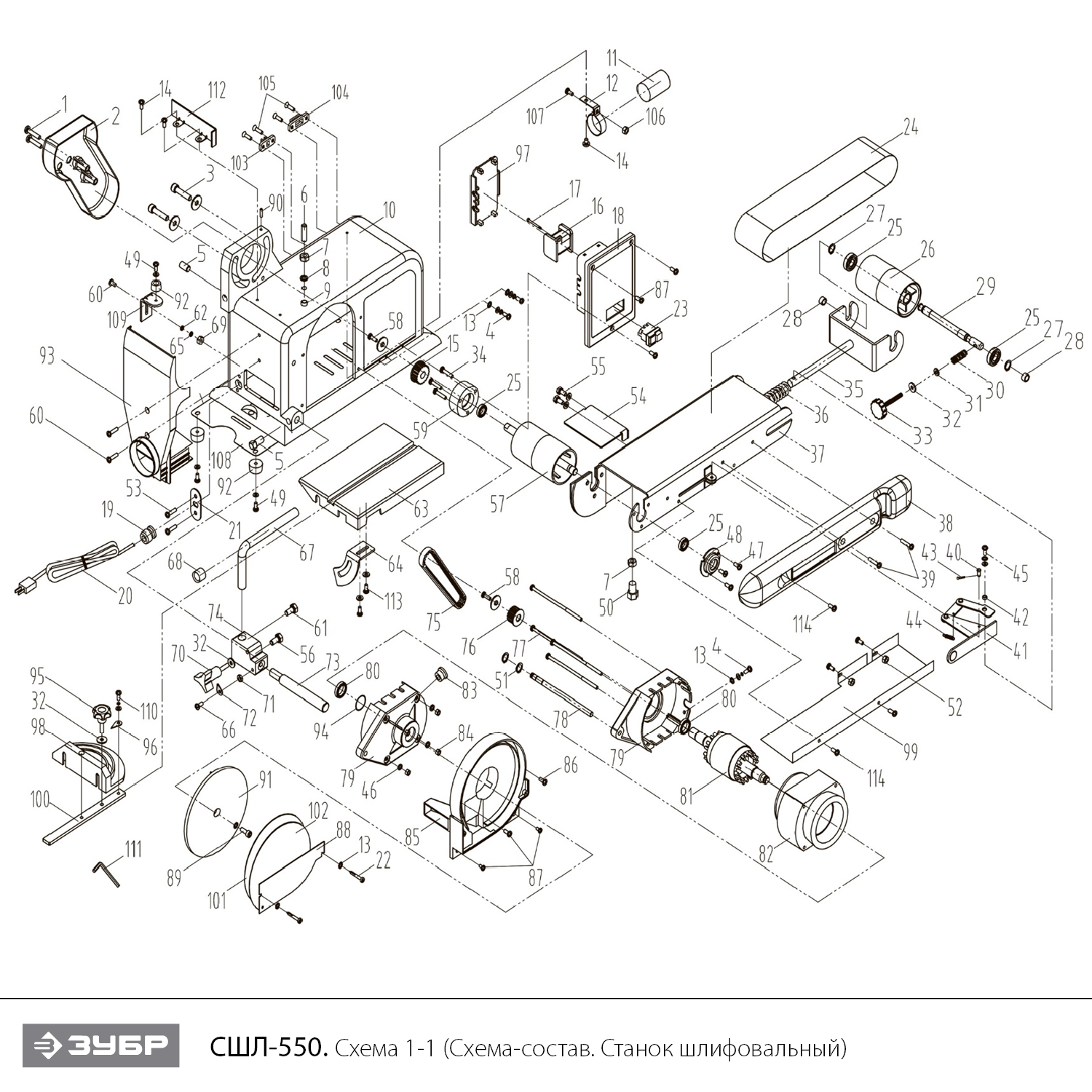

Схема сборки и запчасти ЗУБР d 150 мм, 100 х 914 мм лента, 550 Вт, тарельчато - ленточный шлифовальный станок (СШЛ-550)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 2 | Кожух ремённой передачи | N000-038-047 | - | |
| 9 | Втулка | N000-038-048 | 4 000 | |
| 10 | Основание | N000-038-049 | 10 000 | |
| 11 | Конденсатор 100µF 250V | V000-007-577 | - | |
| 12 | Кронштейн конденсатора | N000-038-050 | - | |
| 15 | Шкив натяжителя | N000-038-051 | 108.89 | |
| 16 | Реле пусковое | V000-006-231 | 471.15 | |
| 18 | Короб распределительный | N000-038-052 | - | |
| 20 | Шнур сетевой HO5VV-F 3Gх0.75мм2 2.1м | V000-006-405 | - | |
| 21 | Пластина прижимная | N000-038-053 | - | |
| 23 | Выключатель электромагнитный KJD20-2 10(8)А 250В | V000-003-482 | 382.67 | |
| 25 | Подшипник шариковый 6001-2RS (28х12х8) WTOO | N000-018-080 | 212.21 | |
| 26 | Ролик ведомый | N000-038-054 | 882 | |
| 28 | Втулка | N000-038-055 | - | |
| 29 | Вал | N000-038-056 | - | |
| 30 | Пружина | N000-038-057 | - | |
| 31 | Шайба резиновая | N000-038-058 | - | |
| 33 | Регулятор натяжения ленты | N000-038-059 | - | |
| 35 | Шток натяжителя | N000-038-060 | - | |
| 36 | Пружина | N000-038-061 | - | |
| 37 | Кронштейн | N000-038-062 | - | |
| 38 | Крышка кронштейна | N000-038-063 | - | |
| 40 | Штифт D5х10 | N000-038-064 | - | |
| 41 | Ручка натяжителя | N000-038-065 | - | |
| 42 | Втулка | N000-038-066 | - | |
| 43 | Штифт D1.6х10 | N000-038-067 | - | |
| 48 | Крышка подшипника | N000-038-068 | - | |
| 54 | Кожух ленты | N000-038-069 | - | |
| 57 | Ролик ведущий | N000-038-070 | 762.22 | |
| 58 | Винт M6х16 (левая резьба)+ стопорная шайба | N000-038-071 | - | |
| 59 | Основание подшипника | N000-038-072 | - | |
| 63 | Стол 215x146мм | N000-038-073 | - | |
| 64 | Кронштейн указателя | N000-038-074 | - | |
| 67 | Стержень опорный | N000-038-075 | - | |
| 68 | Демпфер стола | N000-038-076 | - | |
| 70 | Винт-барашек | N000-038-077 | - | |
| 72 | Указатель | N000-038-078 | - | |
| 73 | Стержень стола опорный | N000-038-079 | - | |
| 74 | Кронштейн | N000-038-080 | - | |
| 75 | Ремень зубчатый 150XL037 | N000-038-081 | 152.44 | |
| 76 | Шкив ведущий | N000-038-082 | 101.03 | |
| 78 | Шпилька двигателя | N000-038-083 | - | |
| 79 | Крышка двигателя | N000-038-084 | - | |
| 80 | Подшипник шариковый 6203-2Z (40х17х12) BY | U009-620-3RS | 363.49 | |
| 81 | Ротор АД | N000-038-085 | - | |
| 82 | Статор АДА | N000-038-086 | 3 636.27 | |
| 85 | Кожух диска | N000-038-087 | - | |
| 88 | Кожух диска | N000-038-088 | - | |
| 92 | Опора резиновая | N000-038-089 | - | |
| 93 | Кожух пылезащитный | N000-038-090 | - | |
| 95 | Винт-барашек | N000-038-091 | - | |
| 96 | Указатель | N000-038-092 | - | |
| 97 | Крышка распределительного короба | N000-038-093 | - | |
| 98 | Транспортир | N000-038-094 | - | |
| 99 | Пластина защитная | N000-038-095 | - | |
| 100 | Направляющая | N000-038-096 | - | |
| 103 | Зажим | N000-038-097 | - | |
| 104 | Зажим | N000-038-098 | - | |
| 108 | Крышка основания | N000-038-099 | - | |
| 109 | Опора двигателя | N000-038-100 | - | |
| 111 | Ключ имбусовый Hex 6 | N000-038-101 | - | |
| 112 | Пластина пылезащитная | N000-038-102 | - | |
