ЗУБР d 13, 19, 26, 38, 51, 76 x 115, 500 Вт, осцилляционный шпиндельный шлифовальный станок (СШО-500)

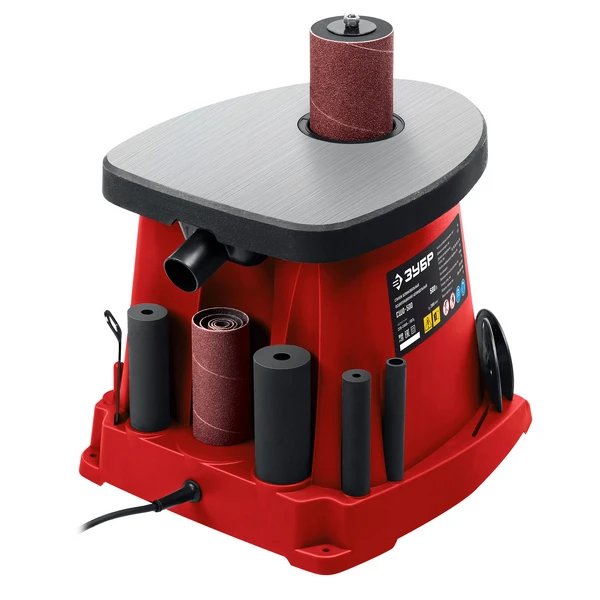

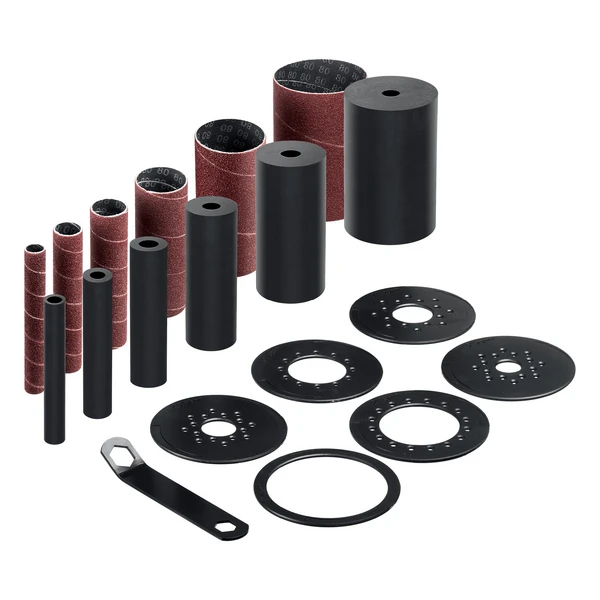

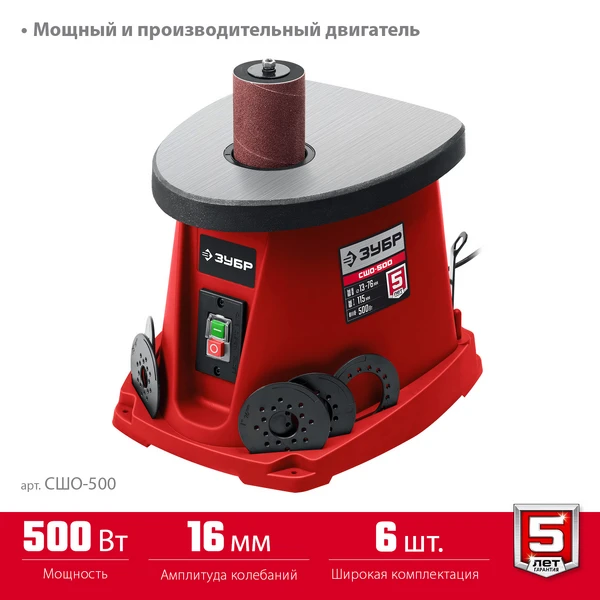

ЗУБР СШО-500 Осцилляционно-шпиндельный шлифовальный станок, предназначен для обработки шлифованием криволинейных и прямолинейных поверхностей, кромок и фасок деревянных заготовок путем вращательно-колебательных движений шпинделя. Набор барабанов и абразивных шлифовальных втулок входящих в комплект, позволяет подобрать оптимальную оснастку для обработки. Мощный коллекторный двигатель обеспечивает высокую частоту вращения шпинделя. Станок оптимален для работы с кромками, торцами и краями заготовок с вогнутым профилем. Высокая эффективность при использовании оснастки с такой рабочей поверхностью достигается за счет осцилляции – вертикального перемещения вала. Это увеличивает линейную скорость абразива и предотвращает возникновение продольных царапин из-за дефектов оснастки. Небольшие габариты и вес обеспечивают легкость размещения станка, а также рациональное хранение и транспортировку. В основании станка расположены ложементы для хранения всей оснастки.

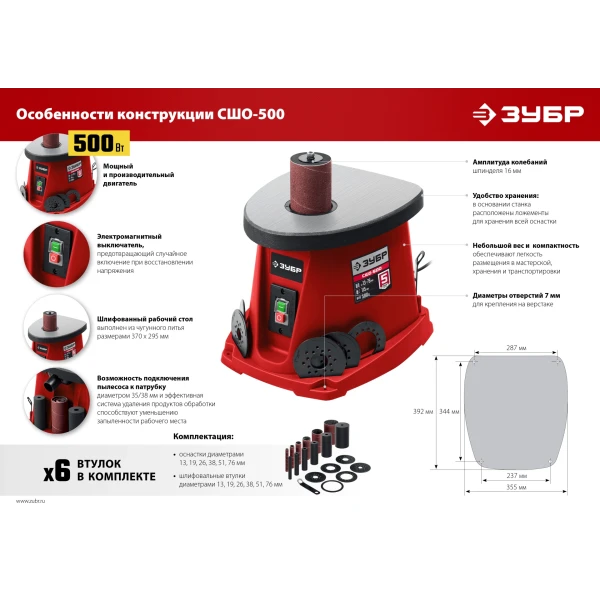

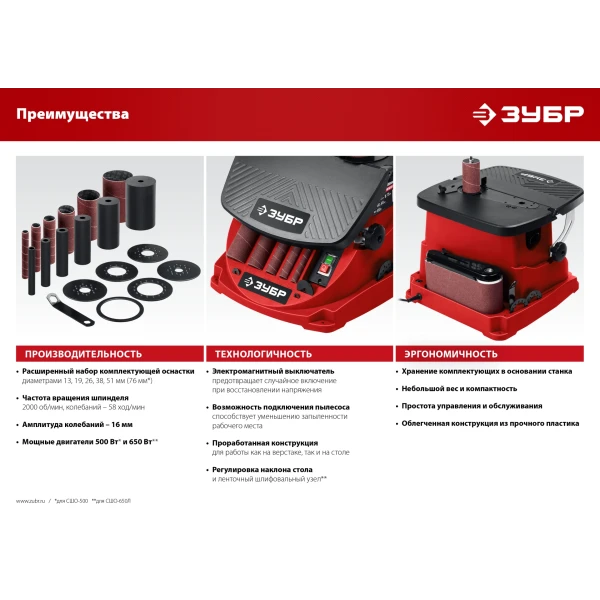

Преимущества
- Шлифованный рабочий стол выполнен из чугунного литья
- Небольшой вес и габариты обеспечивают легкость размещения в мастерской, хранения и транспортировки.
- Удобство хранения

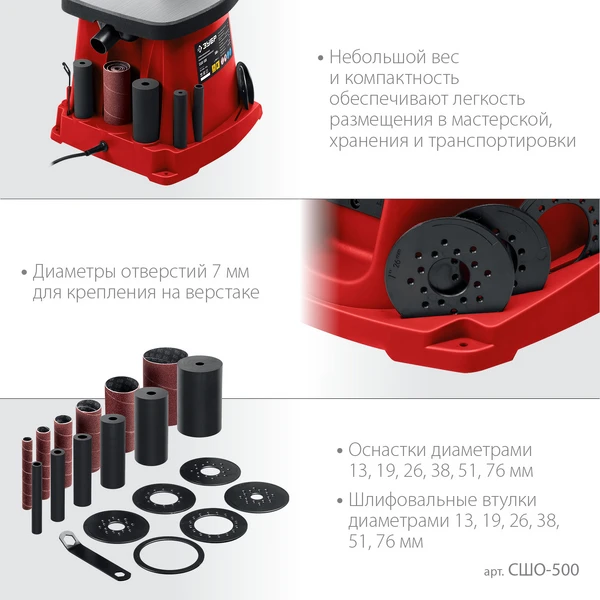

- В основании станка расположены ложементы для хранения всей оснастки.

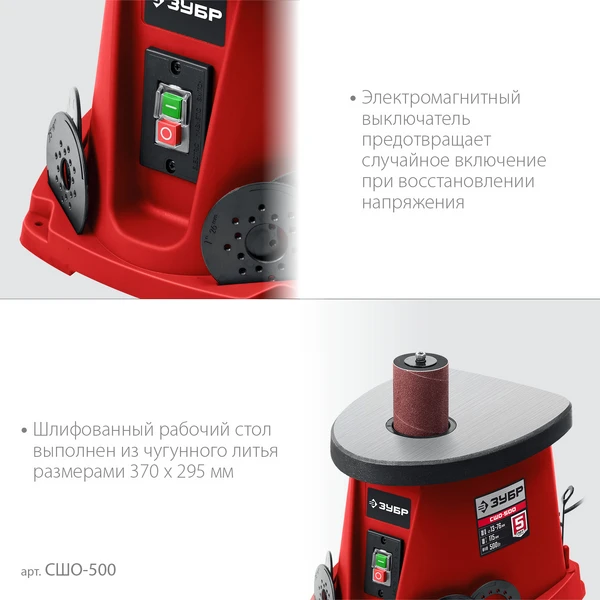

- Электромагнитный выключатель, предотвращающий случайное включение при восстановлении напряжения

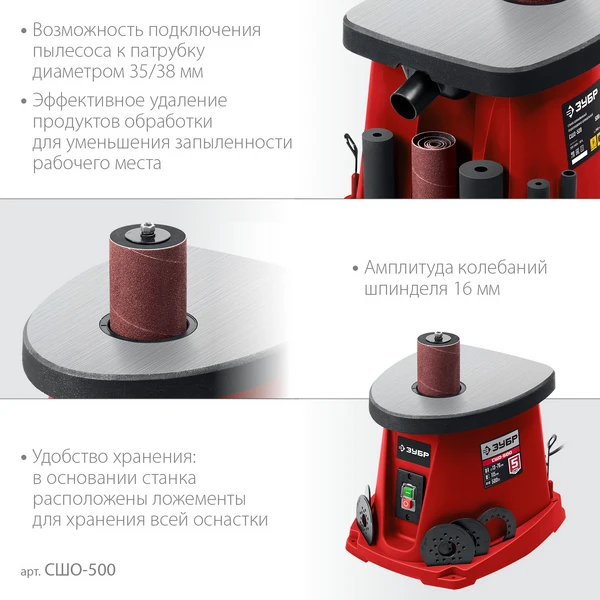

- Возможность подключения пылесоса и эффективная система удаления продуктов обработки способствуют уменьшению запыленности рабочего места
Использование
Станок предназначен для окончательной обработки шлифованием криволинейных и прямолинейных поверхностей, кромок и фасок деревянных заготовок путем вращательно-колебательных движений абразивной втулки.

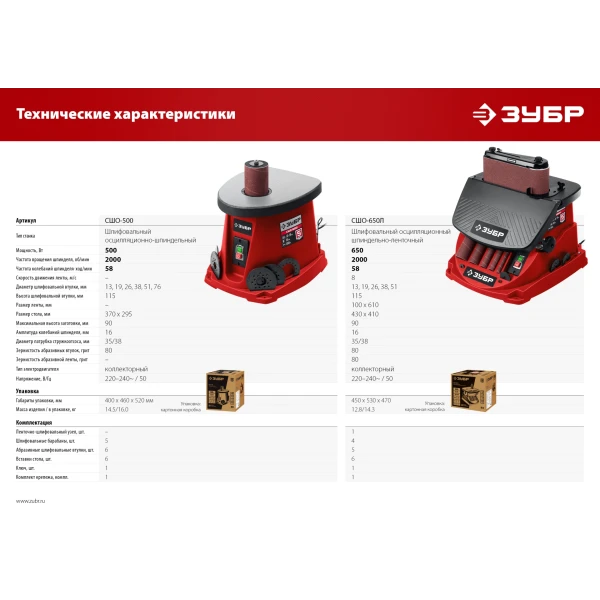

| Частота вращения шпинделя, об/мин | 2000 |
| Тип двигателя | Коллекторный |
| Масса изделия, кг | 14.5 |
| Гарантия | 60 |
| Мощность, Вт | 500 |
| Тип станка | Шлифовальный осцилляционно-шпиндельный |
| Масса в упаковке, мм | 16 |
| Размер стола, мм | 370 х 295 |

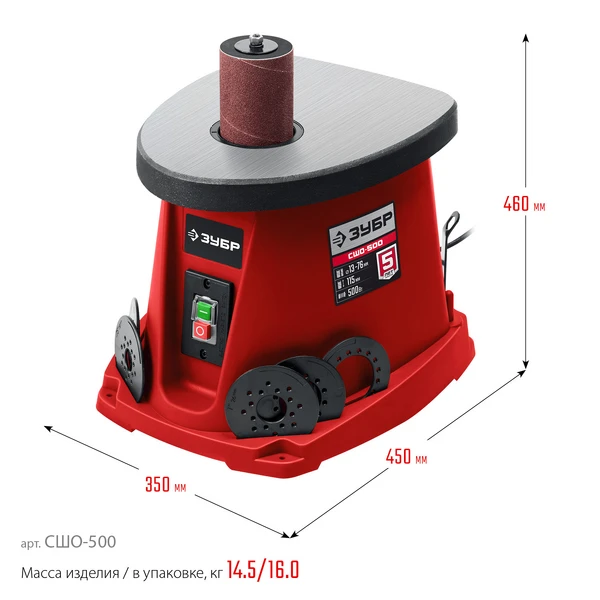

| Габариты изделия, мм | 350 × 450 × 460 |
| Частота колебаний шпинделя, мин-1 | 58 |
| Диаметр шлифовальной втулки, мм | 13, 19, 26, 38, 51, 76 |
| Высота шлифовальной втулки, мм | 115 |
| Амплитуда колебаний шпинделя, мм | 16 |
| Диаметр патрубка стружкоотсоса, мм | 38.7 |
| Питание, В/Гц | 220-240/50 |
| Зернистость абразивных втулок, грит | 80 |
| Тип упаковки | коробка картонная |

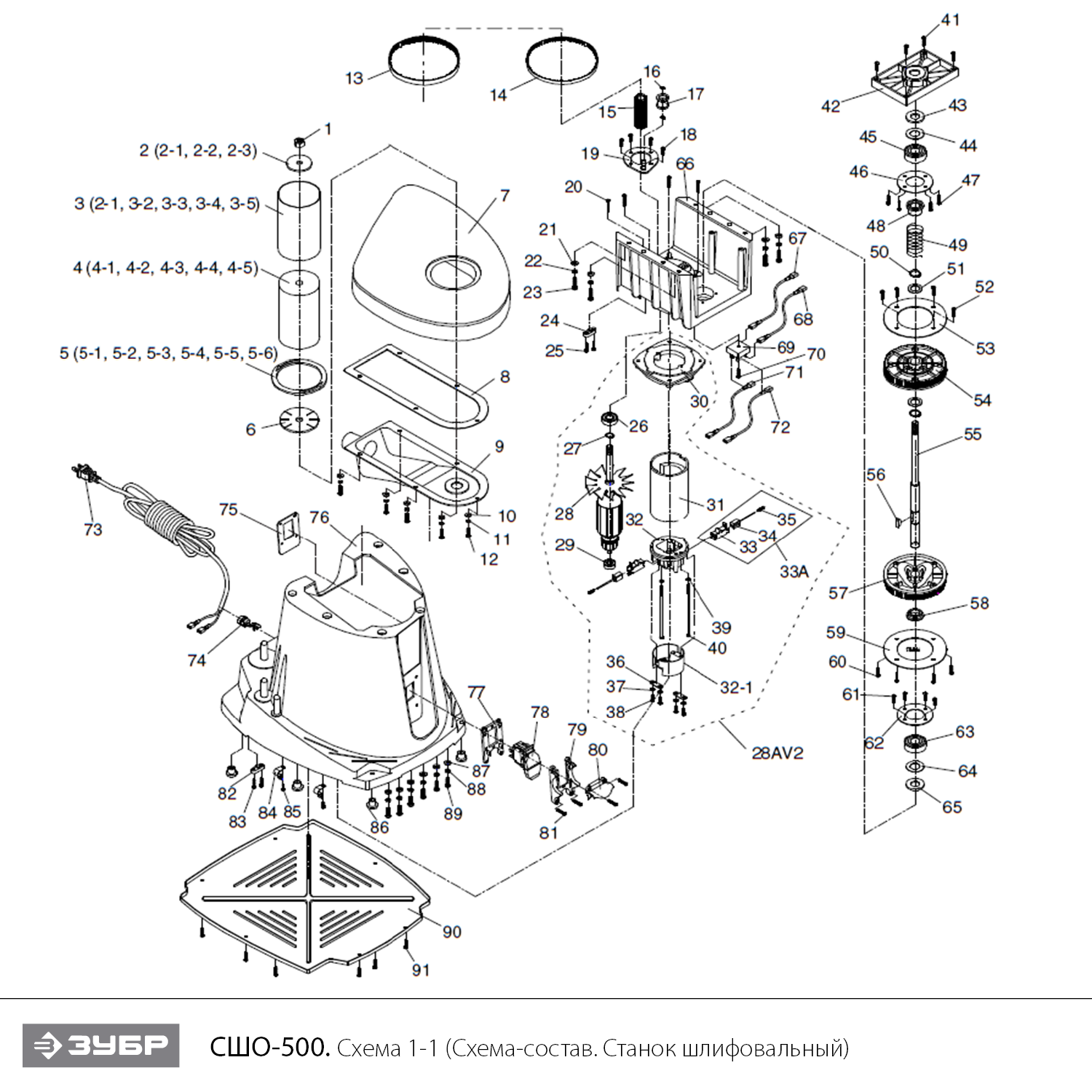

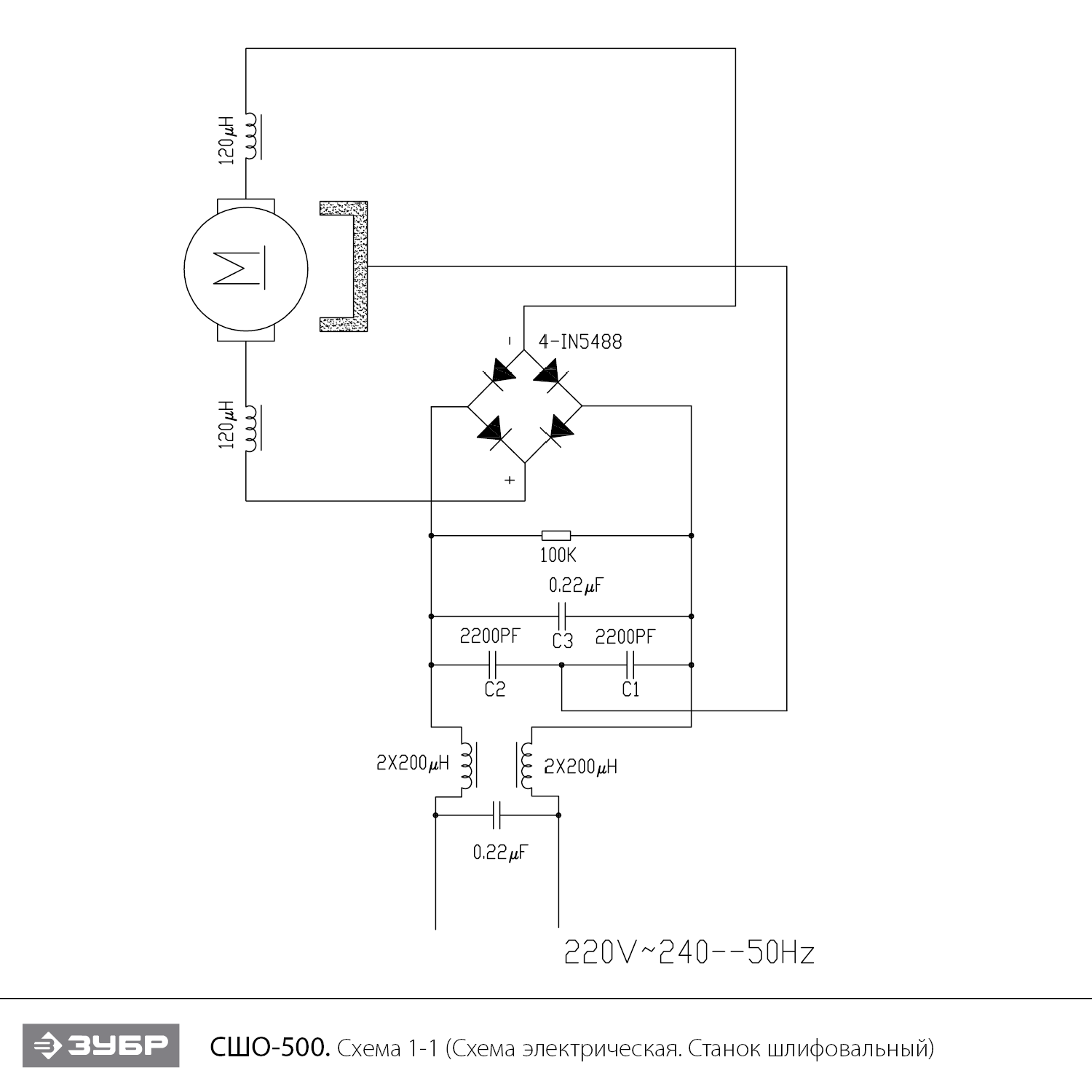

Схема сборки и запчасти ЗУБР d 13, 19, 26, 38, 51, 76 x 115, 500 Вт, осцилляционный шпиндельный шлифовальный станок (СШО-500)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 2 | Шайбы шпинделя (набор 3 шт.) | N000-039-427 | 130.67 | |
| 2-1 | Шайба шпинделя 5/8" | N000-039-428 | - | |
| 2-2 | Шайба шпинделя 7/8" | N000-039-429 | - | |
| 2-3 | Шайба шпинделя 1-3/4" | N000-039-430 | 101.03 | |
| 3 | Втулки (комплект 6шт.) | N000-039-431 | 871.11 | |
| 4 | Барабан (набор 5 шт.) | N000-039-432 | 2 123.33 | |
| 4-1 | Барабан 3/4" | N000-039-433 | - | |
| 4-2 | Барабан 1" | N000-039-434 | - | |
| 4-3 | Барабан 1-1/2" | N000-039-435 | - | |
| 4-4 | Барабан 2" | N000-039-436 | - | |
| 4-5 | Барабан 3" | N000-039-437 | - | |
| 5 | Вставка (набор 6 шт.) | N000-039-438 | 794 | |
| 5-1 | Вставка 1/2" | N000-039-439 | 141.56 | |
| 5-2 | Вставка 3/4" | N000-039-440 | - | |
| 5-3 | Вставка 1" | N000-039-441 | - | |
| 5-4 | Вставка 1-1/2" | N000-039-442 | - | |
| 5-5 | Вставка 2" | N000-039-443 | - | |
| 5-6 | Вставка 3" | N000-039-444 | - | |
| 6 | Шайба основания 2-3/4" | N000-039-445 | 153.57 | |
| 7 | Основание чугунное | N000-039-446 | - | |
| 8 | Прокладка | N000-039-447 | - | |
| 9 | Корпус пылезащитный | N000-039-448 | - | |
| 13 | Ремень зубчатый 160XL /ширина | N000-039-449 | 101.03 | |
| 14 | Ремень зубчатый 160XL /ширина5 | N000-039-450 | 101.03 | |
| 15 | Шкив | N000-039-451 | 359.33 | |
| 16 | Шайба натяжного ролика | N000-039-452 | - | |
| 17 | Ролик натяжения в сборе | N000-039-453 | 101.03 | |
| 19 | Пластина направляющая в сборе | N000-039-454 | - | |
| 26 | Подшипник шариковый 6001-2Z (28х12х8) CHFZ | U009-600-1RS | 303.09 | |
| 28 | Ротор КД в сборе | N000-039-456 | 2 166.89 | |
| 28AV2 | Двигатель КД в сборе V2.06.15 | V000-001-066 | - | |
| 29 | Подшипник шариковый 608-2RS (22х8х7) CNBALL | U009-608-RS0 | 323.83 | |
| 30 | Фланец двигателя передний | N000-039-457 | 239.56 | |
| 31 | Статор магнитный в сборе | N000-039-458 | 544.44 | |
| 32 | Основание щеткодержателя | N000-039-459 | 239.56 | |
| 32-1 | Крышка двигателя | N000-039-460 | - | |
| 33 | Щеткодержатель в сборе (пара) | N000-039-461 | - | |
| 34 | Щетка графитовая (пара) 6.1х8.1х18 с щеткорержателем и пружиной в сборе | N000-039-462 | 337.56 | |
| 35 | Пружина щетки (пара) | N000-039-463 | - | |
| 42 | Фланец | N000-039-464 | - | |
| 43 | Прокладка войлочная | N000-039-465 | 101.03 | |
| 44 | Шайба резиновая | N000-039-466 | 101.03 | |
| 45 | Подшипник шариковый 6203 открытый (40х17х12) SKF | U009-620-300 | 287 | |
| 46 | Опора подшипника | N000-039-467 | - | |
| 48 | Втулка подшипника | N000-039-468 | 129.32 | |
| 49 | Пружина | N000-039-469 | - | |
| 53 | Пластина ведущей шестерни | N000-039-470 | 174.22 | |
| 54 | Шкив D116хd17 | N000-039-471 | 404.12 | |
| 55 | Вал | N000-039-472 | 882 | |
| 56 | Шпонка вала | N000-039-473 | 101.03 | |
| 57 | Шкив под шпонку D116хd17 | N000-039-474 | 337.56 | |
| 58 | Втулка подшипника | N000-039-475 | 101.03 | |
| 59 | Пластина дифференциальной шестерни | N000-039-476 | - | |
| 62 | Опора подшипника нижняя | N000-039-477 | - | |
| 66 | Корпус редуктора | N000-039-478 | 1 800 | |
| 69 | Блок электронный выпрямитель напряжения XY201001 | V000-004-646 | 676 | |
| 73 | Шнур сетевой H05VV-F PVC 2х0.75мм2 2м | N000-022-427 | - | |
| 74 | Защита от натяжения шнура | N000-039-480 | - | |
| 75 | Панель выключателя | N000-039-481 | - | |
| 76 | Корпус | N000-039-482 | - | |
| 77 | Выключатель электромагнитный CK-1 6(4)А 250В 5E4 | V000-000-277 | - | |
| 77.1 | Панель выключателя передняя | N000-039-483 | - | |
| 78 | Предохранитель выключателя | N000-039-484 | - | |
| 79 | Кронштейн переключателя | N000-039-485 | - | |
| 80 | Крышка кронштейна переключателя | N000-039-486 | - | |
| 82 | Держатель шнура питания | N000-039-487 | - | |
| 86 | Ножка резиновая | N000-039-488 | - | |
| 90 | Пластина основания | N000-039-489 | - | |
