ЗУБР d 13, 19, 26, 38, 51 x 115, 650 Вт, осцилляционный шпиндельный шлифовальный станок (СШО-650Л)

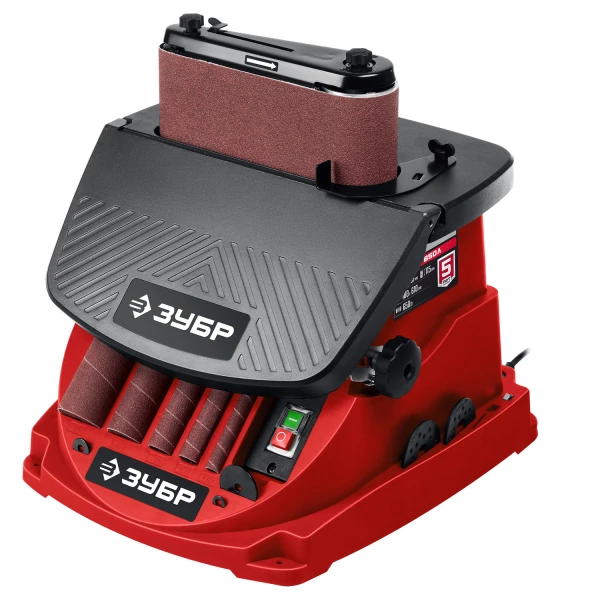

Шлифовальный осцилляционный шпиндельно-ленточный станок СШО-650Л предназначен для окончательной обработки шлифованием криволинейных и прямолинейных поверхностей, кромок и фасок деревянных заготовок путем вращательно-колебательных движений абразивной ленты или втулки. В зависимости от кривизны обрабатываемой поверхности подбирается диаметр абразивной втулки. Высокая эффективность при использовании оснастки с такой рабочей поверхностью достигается за счет осцилляции – вертикального перемещения вала – оно увеличивает линейную скорость абразива и предотвращает возникновение продольных царапин из-за дефектов оснастки. Ленточный узел имеет два обводных ролика разного диаметра, вокруг которых можно работать с вогнутыми поверхностями и прямой участок с металлической подложкой для плоских деталей из дерева. Движение ленты также происходит с осцилляцией, что повышает производительность и качество шлифования. Небольшие габариты и вес обеспечивают легкость размещения станка, а также рациональное

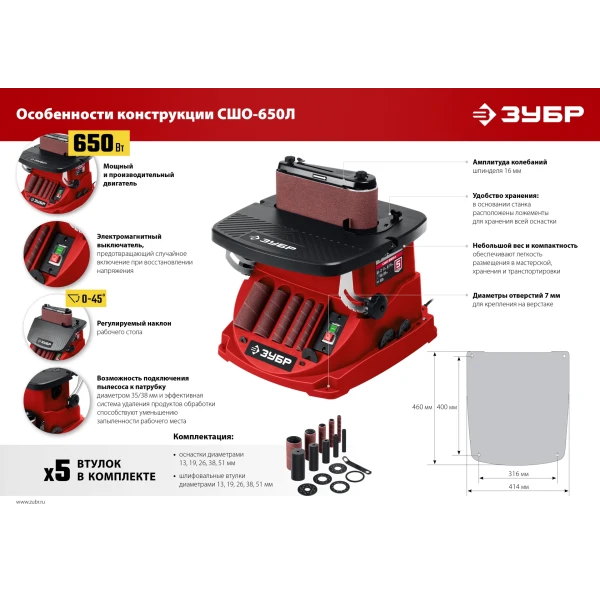

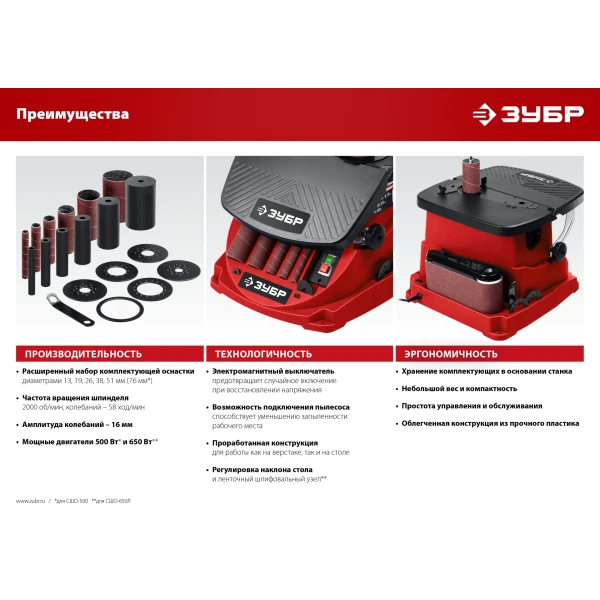

Преимущества

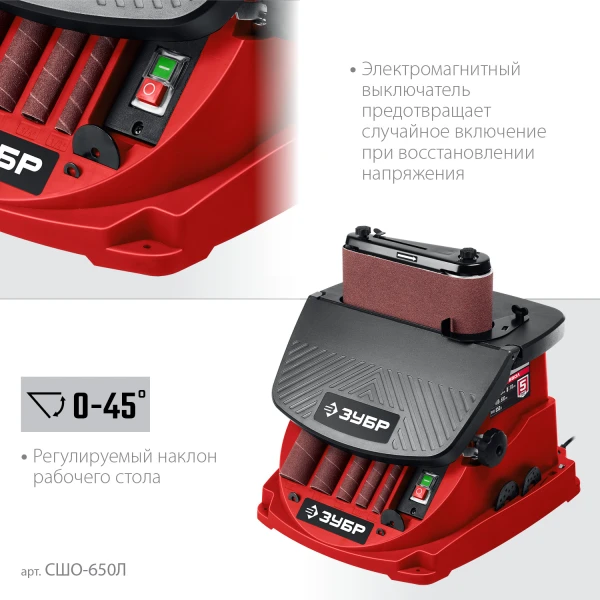

- Реуглируемый наклон рабочего стола

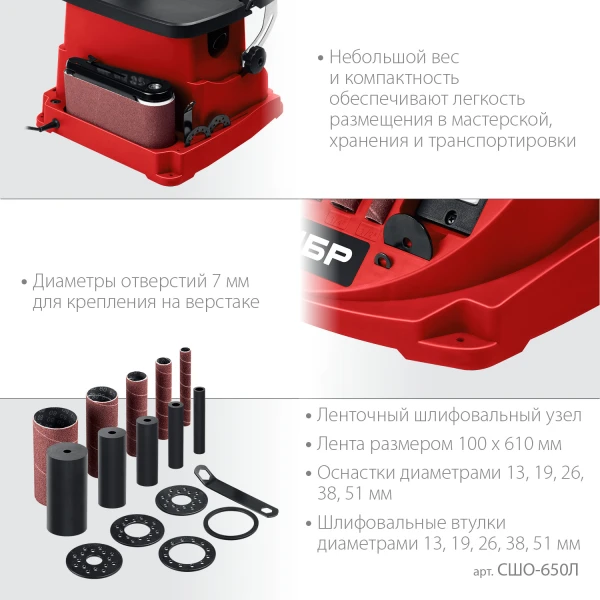

- Небольшой вес и габариты обеспечивают легкость размещения в мастерской, хранения и транспортировки.
- Удобство хранения
- В основании станка расположены ложементы для хранения всей оснастки.
- Электромагнитный выключатель, предотвращающий случайное включение при восстановлении напряжения

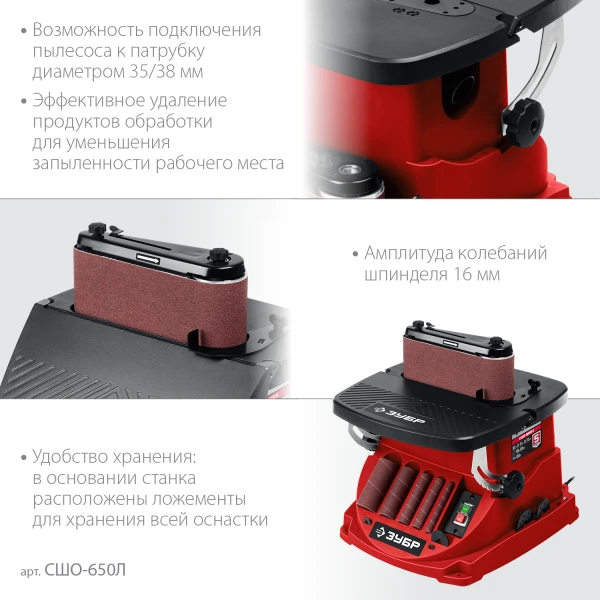

- Возможность подключения пылесоса и эффективная система удаления продуктов обработки способствуют уменьшению запыленности рабочего места
Использование
Станок предназначен для окончательной обработки шлифованием криволинейных и прямолинейных поверхностей, кромок и фасок деревянных заготовок путем вращательно-колебательных движений абразивной ленты или втулки.

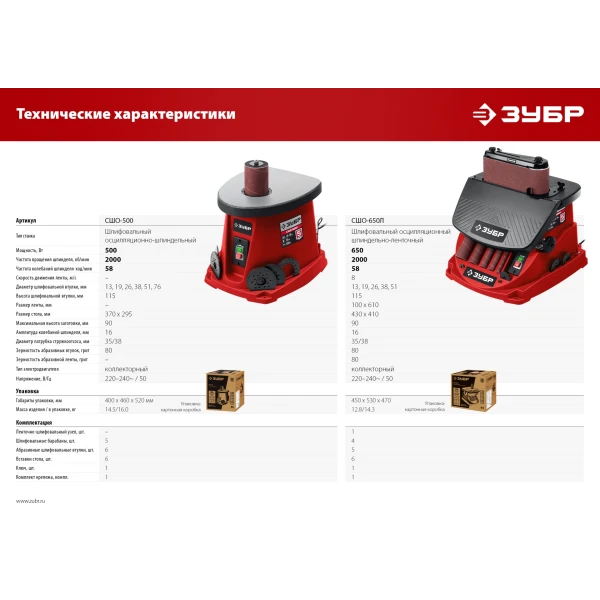

| Частота вращения шпинделя, об/мин | 2000 |
| Тип двигателя | Коллекторный |
| Масса изделия, кг | 12.8 |
| Гарантия | 60 |

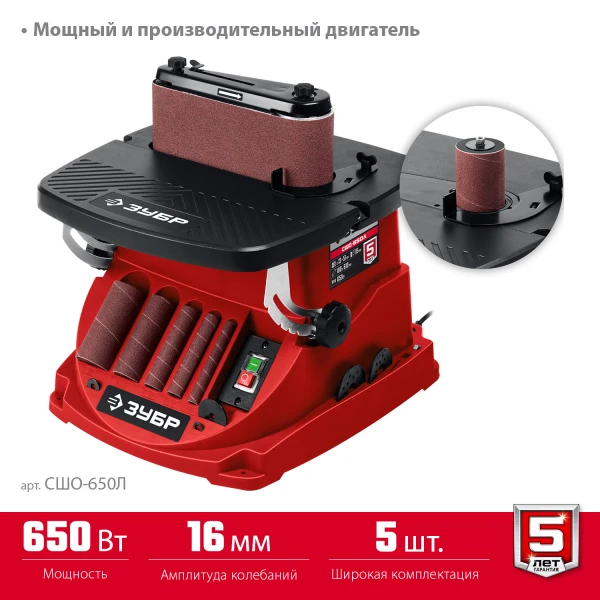

| Мощность, Вт | 650 |
| Угол наклона стола, градусов | 0-45 |
| Тип станка | Шлифовальный осцилляционный шпиндельно-ленточный |
| Размер ленты, мм | 100х610 |
| Скорость движения ленты, м/с | 8 |
| Масса в упаковке, мм | 14.3 |
| Размер стола, мм | 430 х 410 |

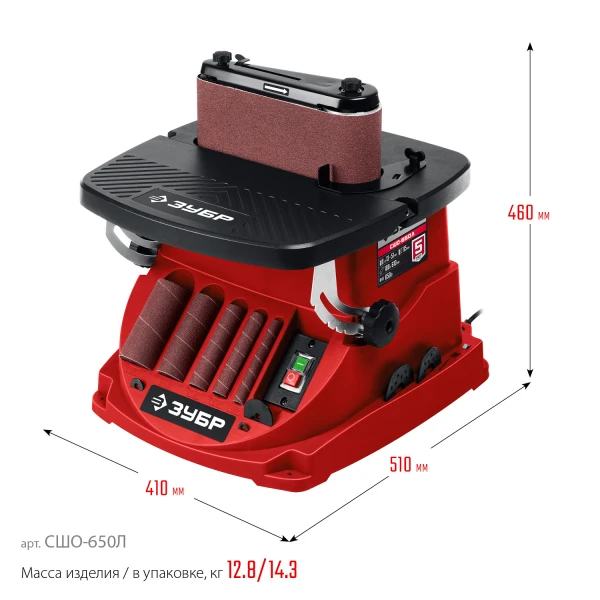

| Габариты изделия, мм | 410 × 510 × 460 |
| Частота колебаний шпинделя, мин-1 | 58 |

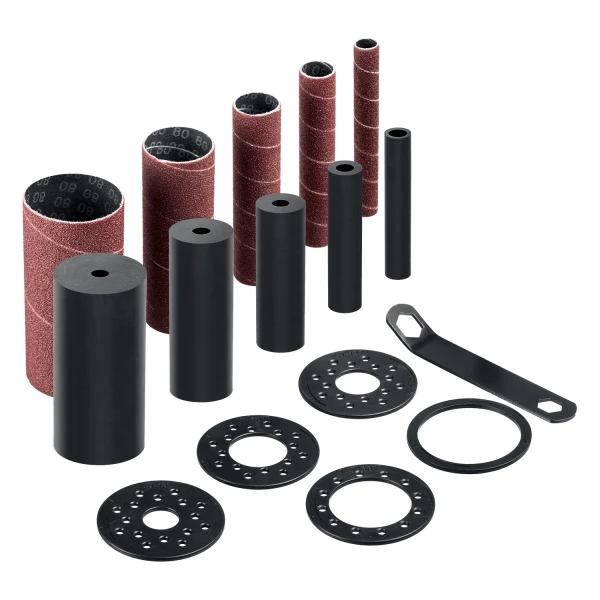

| Диаметр шлифовальной втулки, мм | 13, 19, 26, 38, 51 |
| Высота шлифовальной втулки, мм | 115 |
| Амплитуда колебаний шпинделя, мм | 16 |
| Диаметр патрубка стружкоотсоса, мм | 38.7 |
| Питание, В/Гц | 220-240/50 |
| Зернистость абразивных втулок, грит | 80 |
| Зернистость абразивной ленты, грит | 80 |
| Тип упаковки | коробка картонная |

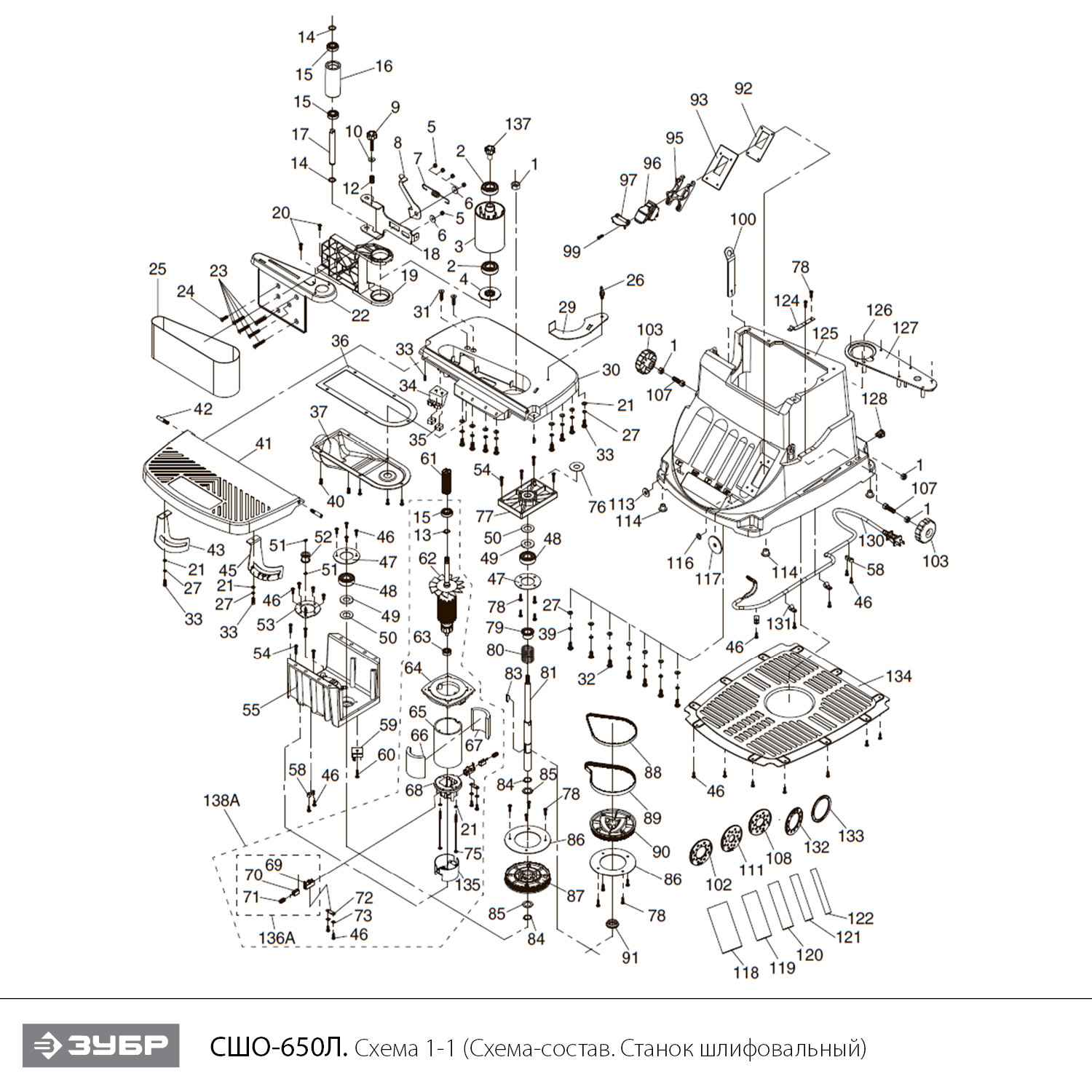

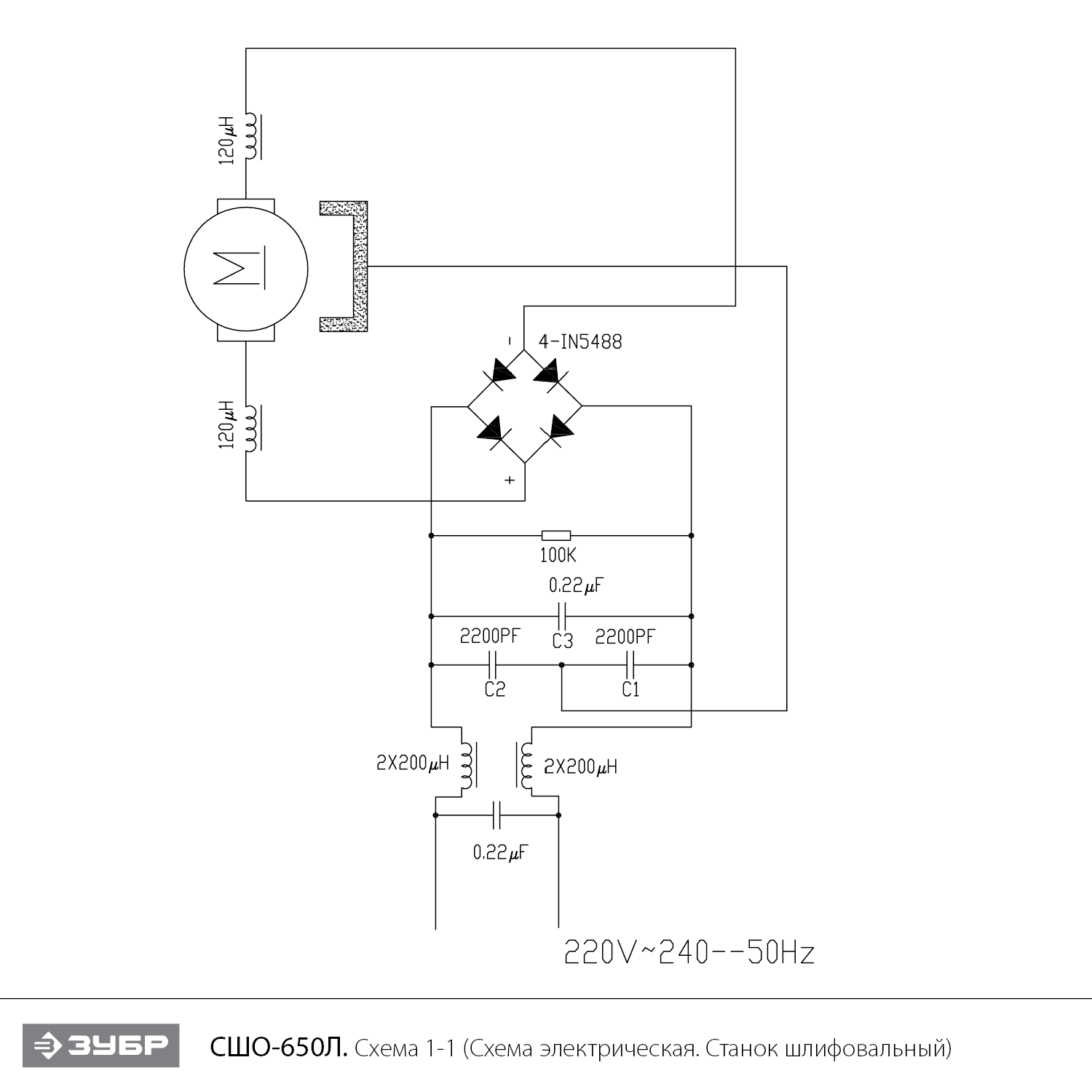

Схема сборки и запчасти ЗУБР d 13, 19, 26, 38, 51 x 115, 650 Вт, осцилляционный шпиндельный шлифовальный станок (СШО-650Л)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 2 | Подшипник шариковый 6004-2RS (42х20х12) LXB | U009-600-4RS | 202.06 | |
| 3 | Шкив ведущий | N000-039-490 | 1 317.56 | |
| 4 | Шайба шпинделя D13 | N000-039-491 | 228.67 | |
| 7 | Пружина | N000-039-492 | 101.03 | |
| 8 | Натяжитель ремня | N000-039-493 | - | |
| 9 | Болт барашек M5-.8 X 35 | N000-039-494 | - | |
| 10 | Шайба D6 резиновая | N000-039-495 | - | |
| 12 | Пружина сжатия | N000-039-496 | - | |
| 15 | Подшипник шариковый 6001-2Z (28х12х8) CHFZ | U009-600-1RS | 303.09 | |
| 16 | Шкив ведомый | N000-039-497 | 533.56 | |
| 17 | Ось шкива | N000-039-498 | - | |
| 18 | Каретка | N000-039-499 | - | |
| 19 | Кронштейн шкива | N000-039-500 | - | |
| 22 | Крышка | N000-039-501 | - | |
| 25 | Лента шлифовальная | N000-039-502 | - | |
| 29 | Упор | N000-039-503 | - | |
| 30 | Стол | N000-039-504 | - | |
| 34 | Опора барабана | N000-039-505 | - | |
| 36 | Прокладка | N000-039-506 | - | |
| 37 | Кожух пылеотвода | N000-039-507 | - | |
| 41 | Стол подвижный | N000-039-508 | - | |
| 42 | Штифт M6-1х14.8х25 | N000-039-509 | - | |
| 43 | Кронштейн стола левый | N000-039-510 | - | |
| 45 | Кронштейн стола правый | N000-039-511 | - | |
| 47 | Опора подшипника верхняя | N000-039-512 | - | |
| 48 | Подшипник шариковый 6203 открытый (40х17х12) SKF | U009-620-300 | 287 | |
| 49 | Прокладка войлочная | N000-039-465 | 101.03 | |
| 50 | Шайба резиновая | N000-039-466 | 101.03 | |
| 51 | Шайба шпинделя | N000-039-513 | - | |
| 52 | Втулка скольжения D31.5(25)хd17х16 | N000-039-514 | 101.03 | |
| 53 | Опора подшипника нижняя | N000-039-515 | 101.03 | |
| 55 | Опора колесная | N000-039-516 | 6 817.39 | |
| 59 | Блок электронный выпрямитель напряжения XY201001 | V000-004-646 | 676 | |
| 61 | Шкив ведущий | N000-039-517 | 337.56 | |
| 62 | Ротор КД | N000-039-518 | 2 101.56 | |
| 63 | Подшипник шариковый 608-2RS (22х8х7) CNBALL | U009-608-RS0 | 323.83 | |
| 64 | Кожух вентилятора | N000-039-519 | - | |
| 65 | Цилиндр статора | N000-039-520 | - | |
| 66 | Магнит 1 | N000-039-521 | - | |
| 67 | Магнит 2 | N000-039-522 | - | |
| 68 | Основание щеткодержателя | N000-039-523 | 505.15 | |
| 69 | Щёткодержатель (пара) | N000-039-524 | - | |
| 70 | Щётка угольная 6.1х8.1х15.5 (пара) с щеткорержателем и пружиной в сборе | N000-039-525 | 337.56 | |
| 71 | Пружина щетки (пара) | N000-039-526 | - | |
| 77 | Крышка подшипника | N000-039-527 | - | |
| 79 | Втулка подшипника 608 резиновая | N000-039-528 | - | |
| 80 | Пружина | N000-039-529 | - | |
| 81 | Шпиндель | N000-039-530 | 882 | |
| 83 | Шпонка 5х19 | N000-039-531 | 101.03 | |
| 86 | Пластина | N000-039-532 | - | |
| 87 | Шкив D116хd17 | N000-039-533 | 337.56 | |
| 88 | Ремень зубчатый 160XL /ширина | N000-039-449 | 101.03 | |
| 89 | Ремень зубчатый 160XL /ширина5 | N000-039-450 | 101.03 | |
| 90 | Шкив под шпонку D116хd17 | N000-039-534 | 404.12 | |
| 91 | Втулка подшипника D31.5(25)хd17х8 | N000-039-535 | 101.03 | |
| 92 | Пластина выключателя металл | N000-039-536 | - | |
| 93 | Пластина выключателя пластик | N000-039-537 | - | |
| 95 | Выключатель электромагнитный CK-1 6(4)А 250В 5E4 | V000-000-277 | - | |
| 95.1 | Кронштейн | N000-039-538 | - | |
| 96 | Выключатель электромагнитный CK-1 AC250V 6(4)A | V000-003-463 | - | |
| 97 | Крышка | N000-039-539 | - | |
| 102 | Вставка стола 1" | N000-039-540 | 141.56 | |
| 103 | Гайка барашек M8-1.25 | N000-039-541 | - | |
| 108 | Вставка стола 3/4" | N000-039-542 | 141.56 | |
| 111 | Вставка стола 1/2" | N000-039-543 | 140 | |
| 114 | Опора резиновая | N000-039-544 | - | |
| 116 | Шайба шпинделя 8х15х3мм | N000-039-545 | - | |
| 117 | Шайба шпинделя 8х46х3мм | N000-039-546 | - | |
| 118 | Втулка шлифовальная 2" (80) | N000-039-547 | - | |
| 118.N | Втулка шлифовальная (набор 5 шт) | N000-039-479 | 808.25 | |
| 119 | Втулка шлифовальная 1-1/2" (80) | N000-039-548 | - | |
| 120 | Втулка шлифовальная 1" (80) | N000-039-549 | - | |
| 121 | Втулка шлифовальная 3/4" (80) | N000-039-550 | - | |
| 122 | Втулка шлифовальная 1/2" (80) | N000-039-551 | - | |
| 124 | Пластина | N000-039-552 | - | |
| 125 | Корпус | N000-039-553 | - | |
| 127 | Вставка стола | N000-039-554 | - | |
| 130 | Шнур сетевой H05VV-F PVC 2х0.75мм2 2м | N000-022-427 | - | |
| 132 | Вставка стола 1.5" | N000-039-555 | - | |
| 133 | Вставка стола 2" | N000-039-556 | - | |
| 134 | Основание | N000-039-557 | - | |
| 135 | Крышка двигателя | N000-039-558 | - | |
| 137 | Винт M8-1.25 18 (Левая резьба) | N000-039-559 | - | |
