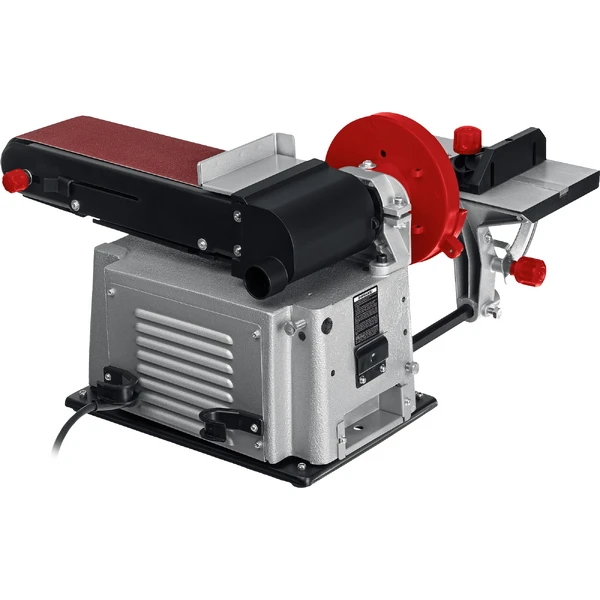

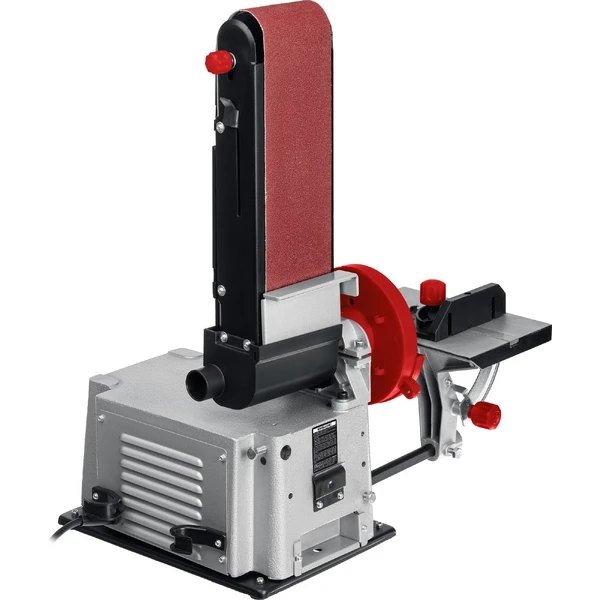

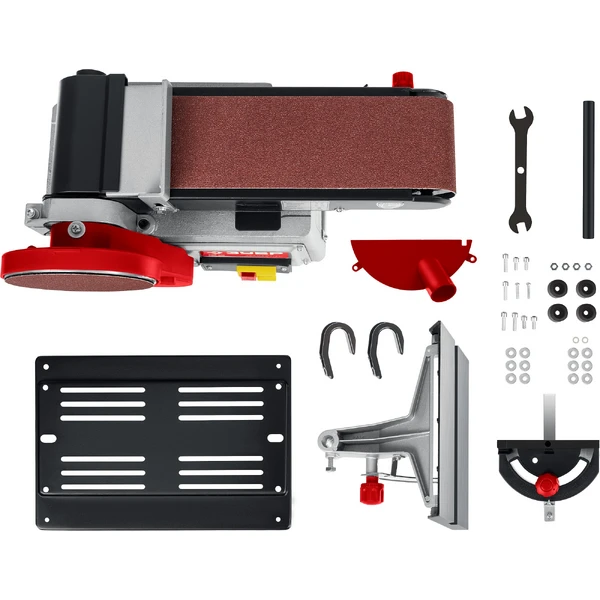

ЗУБР d 150 мм, 100 х 914 мм лента, 500 Вт, тарельчато - ленточный шлифовальный станок (ЗШС-500)
Удобный универсальный инструмент, который легко настраивается для различных видов шлифования благодаря системе крепления Velcro. Трансформируемый и производительный, неприхотливый и выносливый - он станет Вашим надежным помощником на долгие годы
Преимущества
- Два шлифовальных инструмента лента и круг позволяют обрабатывать любые заготовки, а также, не меняя шлифовального материала, производить различные виды шлифования
- Конструкция механизма ленты позволяет обрабатывать сразу площадь до 350х100 мм
- Электромагнитный выключатель, предотвращающий случайное включение при восстановлении напряжения
- Регулируемый наклон рабочего стола в сочетании с произвольным углом подачи заготовки позволяют обрабатывать её в любой заданной плоскости
- Угловой упор и фиксация угла наклона стола обеспечивают точность обработки
- Возможность подключения пылесоса и эффективная система удаления продуктов обработки способствуют уменьшению запыленности рабочего места
Использование
Для обработки деревянных заготовок с помощью гибких абразивных материалов
| Масса изделия, кг | 23 |
| Гарантия | 60 |
| Мощность, Вт | 500 |

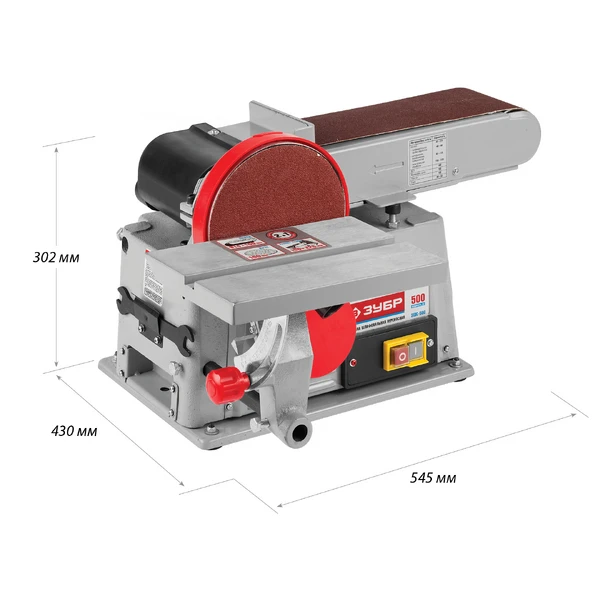

| Габариты, мм | 62х33х37 |
| Тип станка | шлифовальный |
| Диаметр круга, мм | 150 |
| Частота вращения круга, об/мин | 2950 |

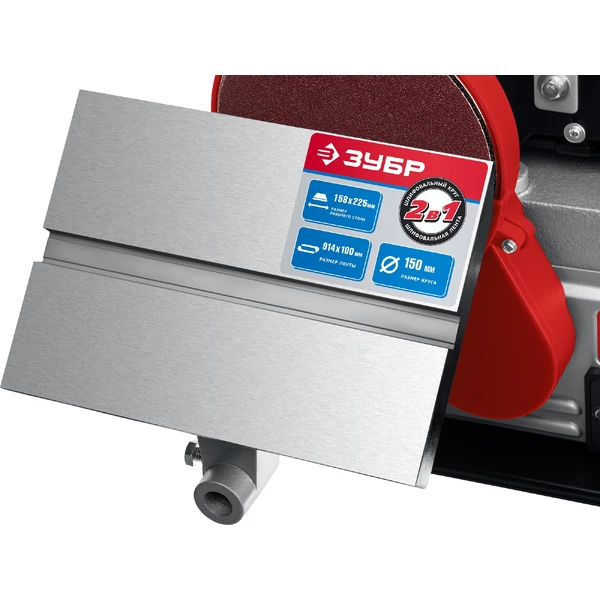

| Размер стола круга, мм | 158х225 |
| Размер ленты, мм | 914х100 |
| Скорость движения ленты, м/с | 9.2 |
| Угол наклона столов, градусов | 0-45 |
| Масса в упаковке, мм | 25 |
| Питание, В/Гц | 220±10%/50 |
| Тип упаковки | коробка картонная |

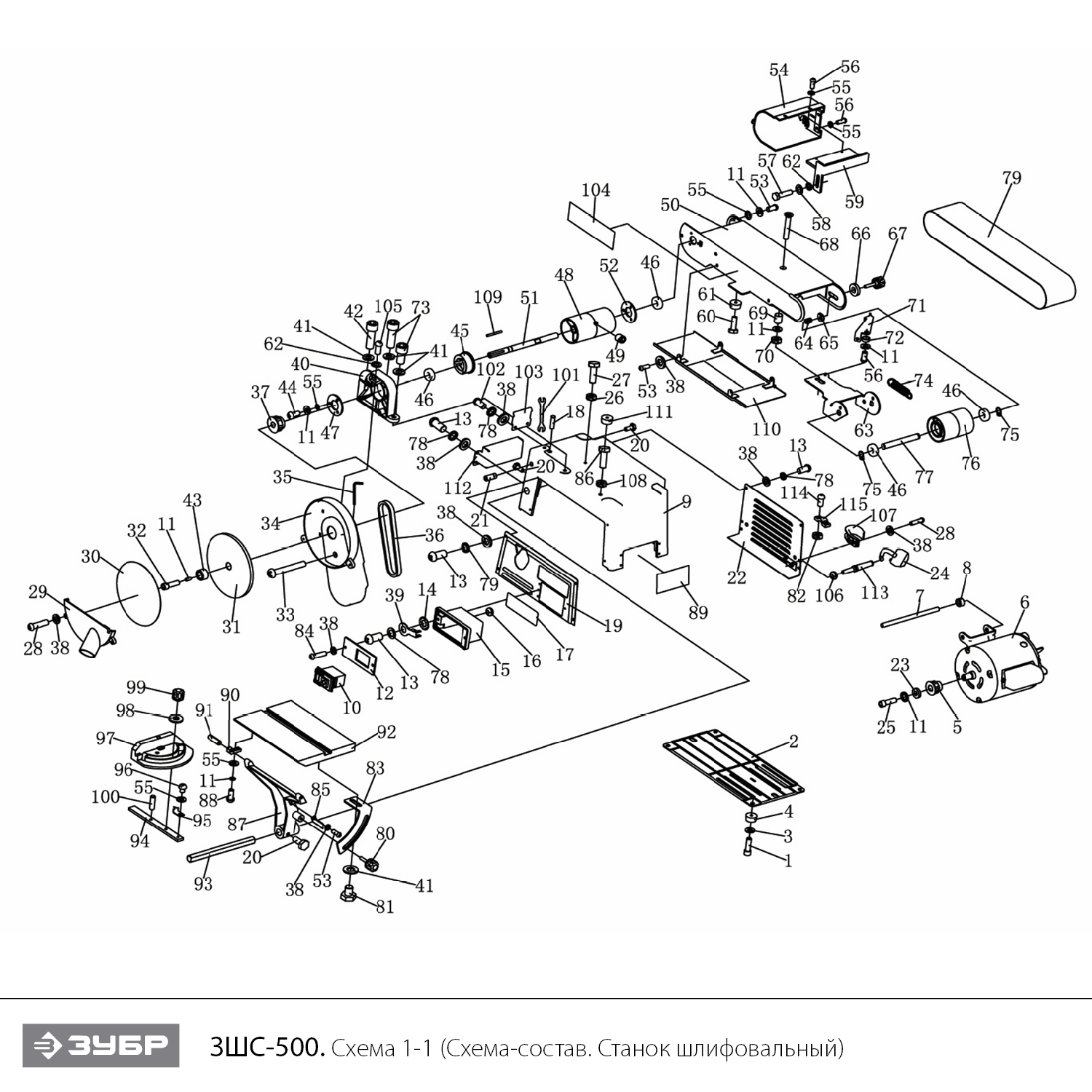

Схема сборки и запчасти ЗУБР d 150 мм, 100 х 914 мм лента, 500 Вт, тарельчато - ленточный шлифовальный станок (ЗШС-500)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Винт M5х15 H4 | UM01-000-160 | 103.05 | |
| 2 | Основание | U527-500-002 | - | |
| 3 | Шайба D14 d5 h1 | UM04-002-017 | - | |
| 4 | Стойка резиновая | U527-500-004 | - | |
| 5 | Шкив ведущий | U527-500-005 | 1 981.63 | |
| 6 | Двигатель АД 500Вт | U527-500-006 | 9 308.22 | |
| 7 | Ось крепления двигателя | U527-500-007 | - | |
| 8 | Втулка D18хd9.3х10 | U527-500-008 | - | |
| 9 | Корпус | U527-500-009 | - | |
| 10 | Выключатель электромагнитный KJD6 8А 250В 5E4 | V000-003-284 | 525.43 | |
| 11 | Шайба-гровер D5 | UM04-001-003 | 103.05 | |
| 12 | Панель выключателя | U527-500-012 | - | |
| 13 | Винт M4x14 РН2 | UM01-000-018 | 103.05 | |
| 14 | Шайба стопорная D4 | UM04-003-001 | 103.05 | |
| 15 | Корпус выключателя | U527-500-015 | - | |
| 16 | Воротник резиновый | U527-500-016 | - | |
| 18 | Упор | U527-500-018 | - | |
| 19 | Панель правая | U527-500-019 | - | |
| 20 | Болт M8х24 | UM03-000-017 | - | |
| 21 | Винт M6х35 H3 установочный | U527-500-021 | - | |
| 22 | Панель левая | U527-500-022 | - | |
| 23 | Шайба D20 d5,7 H3,4 h1,4 | U527-500-023 | - | |
| 24 | Шнур сетевой резин. 3x1,0мм 2м #F | U099-004-010 | 206.1 | |
| 26 | Гайка M6 | UM05-000-003 | 138.4 | |
| 28 | Винт M4x16 PH2 #F | UM01-000-021 | 103.05 | |
| 29 | Кожух защитный | U527-500-029 | - | |
| 31 | Площадка шлифовальная D152хd12 | U527-500-031 | 960.18 | |
| 32 | Винт M5x21 | UM01-000-041 | 103.05 | |
| 33 | Винт M6х49 РН2 | UM01-000-214 | - | |
| 34 | Кожух | U527-500-034 | - | |
| 36 | Ремень зубчатый 150XL037 | U527-500-036 | 356.56 | |
| 37 | Шкив ведомый | U527-500-037 | 232.8 | |
| 38 | Шайба D4 | UM04-000-002 | 103.05 | |
| 40 | Кронштейн опорный | U527-500-040 | 1 351.1 | |
| 41 | Шайба D8 | UM04-000-005 | 103.05 | |
| 42 | Винт M8х33 | UM01-000-177 | - | |
| 43 | Втулка D16 d10 d6 h10 | U527-500-043 | 13 472.87 | |
| 44 | Винт M5х37 РН2 | UM01-000-170 | - | |
| 45 | Фланец подшипника | U527-500-045 | - | |
| 46 | Подшипник шариковый 6001-2Z (28х12х8) CHFZ | U009-600-1RS | 309.15 | |
| 47 | Фиксатор подшипника | U527-500-047 | - | |
| 48 | Ролик ведущий | U527-500-048 | 685.19 | |
| 49 | Винт M8х15 H4 установочный | U527-500-049 | - | |
| 50 | Корпус механизма ленты | U527-500-050 | 1 854.93 | |
| 51 | Вал ролика ведущего | U527-500-051 | 491.23 | |
| 52 | Фланец подшипника | U527-500-052 | 6 183.1 | |
| 53 | Винт M4x9 PH2 #F | UM01-000-010 | 103.05 | |
| 54 | Кожух пылеотводный | U527-500-054 | - | |
| 55 | Шайба D5 #F | UM04-000-003 | 103.05 | |
| 56 | Винт M4x12 | UM01-000-015 | 103.05 | |
| 57 | Болт M6х20 | UM03-000-025 | - | |
| 58 | Шайба-гровер D6 | UM04-001-004 | 103.05 | |
| 59 | Упор | U527-500-059 | - | |
| 62 | Шайба D18хd6.5хh1.5 | U527-500-062 | - | |
| 63 | Вилка переднего ролика | U527-500-063 | 1 224 | |
| 64 | Пружина | U527-500-064 | - | |
| 66 | Шайба резиновая D14 d6 h4 | U527-500-066 | - | |
| 67 | Винт-барашек | U527-500-067 | - | |
| 68 | Винт M5х30 РН2 | UM01-000-163 | - | |
| 69 | Втулка D16 D9,4 d6 h21,4 | U527-500-069 | - | |
| 70 | Гайка M5 (автогровер) | UM05-001-001 | 103.05 | |
| 71 | Рычаг установки ленты | U527-500-071 | - | |
| 72 | Втулка D8 d5,7 h3 | U527-500-072 | - | |
| 73 | Винт M8x27 | UM01-000-054 | 103.05 | |
| 74 | Пружина | U527-500-074 | - | |
| 75 | Кольцо стопорное D11 разжимное | UM06-001-004 | 104.04 | |
| 76 | Ролик ведомый передний | U527-500-076 | 109.28 | |
| 77 | Ось ролика ведомого переднего | U527-500-077 | 336.28 | |
| 78 | Шайба-гровер D4 | UM04-001-002 | 103.05 | |
| 80 | Винт-барашек | U527-500-080 | - | |
| 81 | Болт M8х17 | UM03-000-030 | - | |
| 82 | Гайка M4 | UM05-000-002 | 103.05 | |
| 83 | Транспортир | U527-500-083 | - | |
| 85 | Указатель | U527-500-085 | - | |
| 86 | Болт M8x30 | UM03-000-001 | 103.05 | |
| 87 | Кронштейн опорный | U527-500-087 | - | |
| 88 | Винт M5х14 PH2 | UM01-000-164 | - | |
| 90 | Кронштейн | U527-500-090 | - | |
| 91 | Штифт D5 h15 | U527-500-091 | - | |
| 92 | Стол рабочий | U527-500-092 | 2 550 | |
| 93 | Ось | U527-500-093 | - | |
| 94 | Линейка | U527-500-094 | - | |
| 95 | Указатель | U527-500-095 | - | |
| 96 | Винт M5x9 PH2 #F | UM01-000-087 | 103.05 | |
| 97 | Транспортир | U527-500-097 | 816 | |
| 98 | Шайба D15.5хd7.3х1.8 | U527-500-098 | - | |
| 99 | Винт-барашек | U527-500-099 | - | |
| 100 | Штифт D5 h17 | U527-500-100 | - | |
| 103 | Пластина крепления ключа | U527-500-103 | - | |
| 105 | Винт M6x14 PH2 | UM01-000-187 | - | |
| 107 | Крючок | U527-500-107 | - | |
| 108 | Гайка M8 | UM05-000-007 | 103.05 | |
| 109 | Шпонка 36x4x4 | U527-500-109 | 103.05 | |
| 110 | Кожух ленты | U527-500-110 | 1 125.93 | |
| 111 | Втулка каучуковая | U527-500-111 | - | |
| 112 | Рукоятка | U527-500-112 | - | |
| 113 | Воротник шнура | U098-004-010 | 103.05 | |
| 114 | Винт M4x18 PH2 #F | UM01-000-071 | 103.05 | |
| 115 | Прижим шнура | U527-500-115 | - | |
| 116 | Втулка D18 d12,7 h9 h8 | U527-500-116 | - | |
| 117 | Винт M5х12 PH2 | UM01-000-147 | 104.04 | |
| 118 | Втулка D17хd12.7х1.5 | U527-500-117 | - | |
| 119 | Гайка M8 (квадрат) | UM05-002-002 | 103.05 | |
| 120 | Фиксатор подшипника | U527-500-118 | - | |
