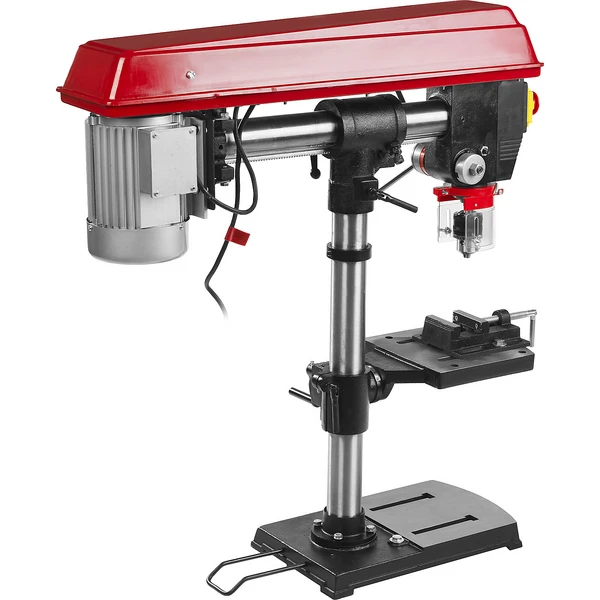

ЗУБР 550 Вт, 16 мм, радиально - сверлильный станок (ЗСС-550)

✅ В наличии
Цена:
36 990 руб.
Авторизуйтесь и получите скидку 5% на этот товар!
Количество:
шт.
Запчасти к ЗУБР ЗСС-550
Артикул: ЗСС-550
Вес: 49 кг.
Производитель: ЗУБР
Способ доставки
Москва Изменить
Самовывоз сегодня
бесплатно
В пункте выдачи 16 апреля
от 1 ₽
Доставим сегодня курьером
от 270 ₽
✅ Гарантия производителя
Возврат 14 дней

Самый производительный станок в линейке ЗУБР поможет Вам выполнить отверстия диаметром до 16 мм в различных материалах (при установке соответствующих типов сверл) быстро, качественно и легко. ЗУБР - Ваш лучший помощник в работе

Преимущества

  • Асинхронный двигатель, не требующий обслуживания

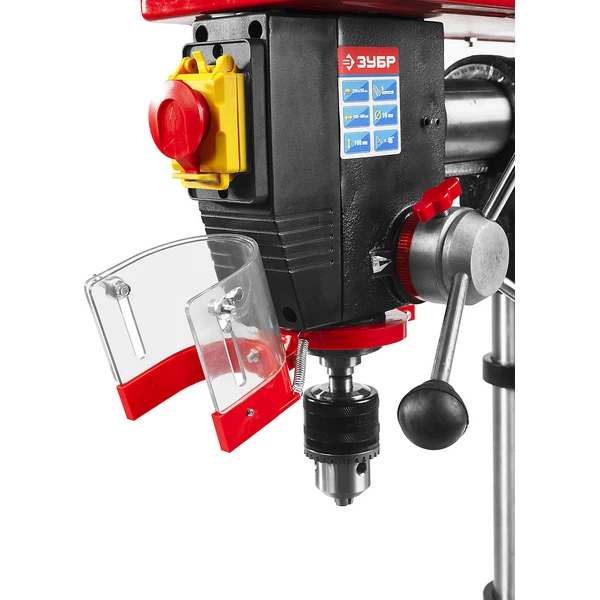

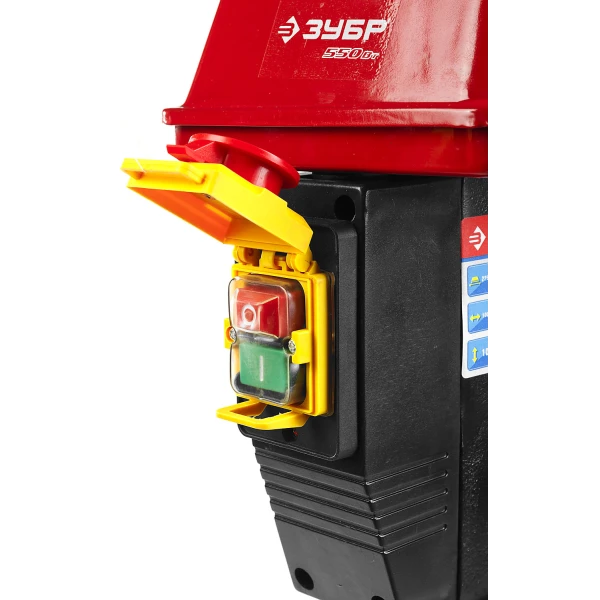

  • Электромагнитный выключатель с кнопкой экстренного выключения

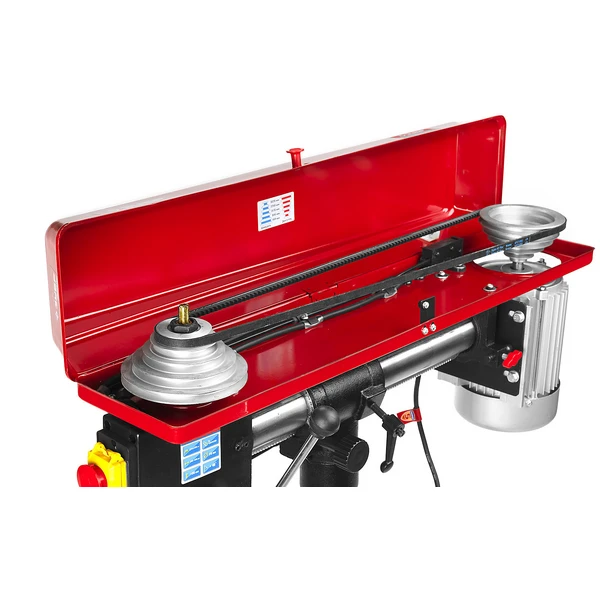

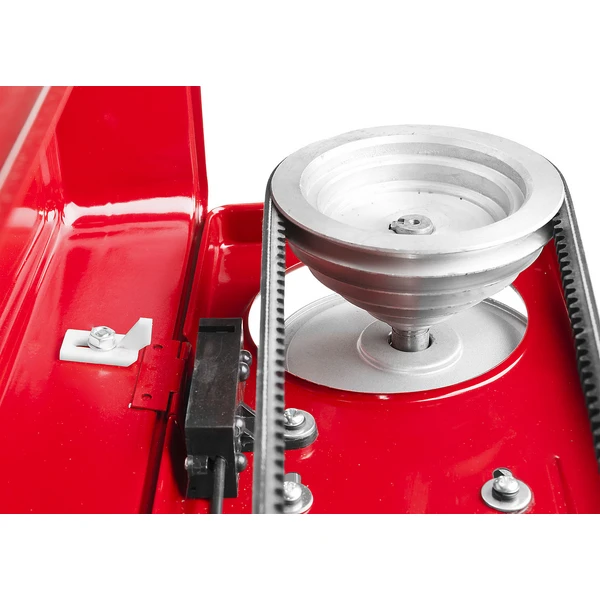

  • Ременная передача с 5 скоростями для любых работ с любым материалом
  • Горизонтальное перемещение сверлильной головки для возможности обработки крупногабаритных заготовок
  • Регулируемый наклон сверлильной головки позволяет выполнять сверление под углом
  • Возможность сверления на заданную глубину

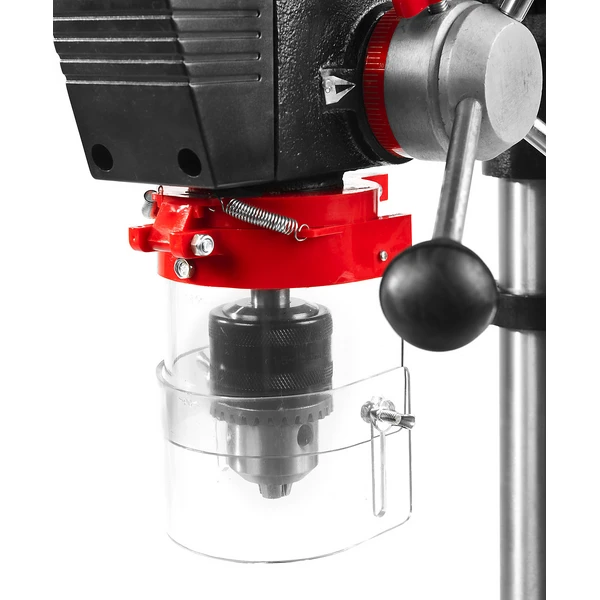

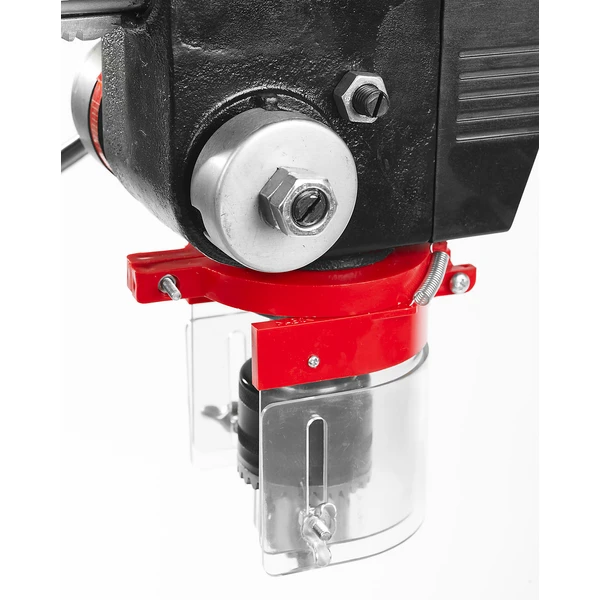

  • Прозрачный кожух для защиты оператора от стружки при сверлении

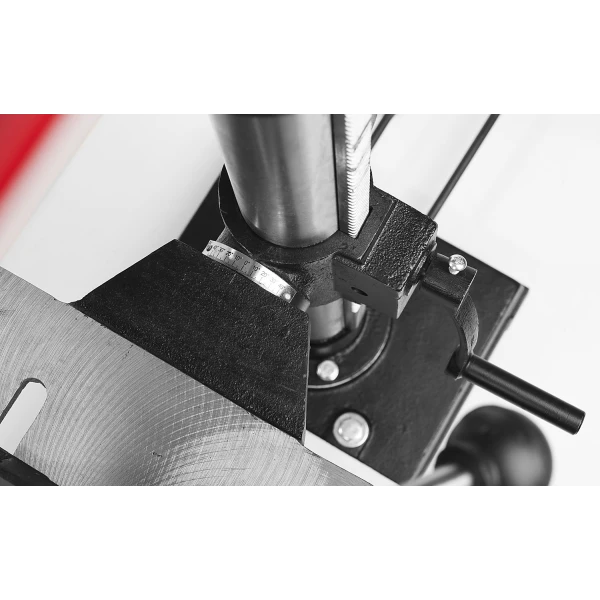

  • Рабочий стол, регулируемый по высоте, углу наклона и в осевом направлении

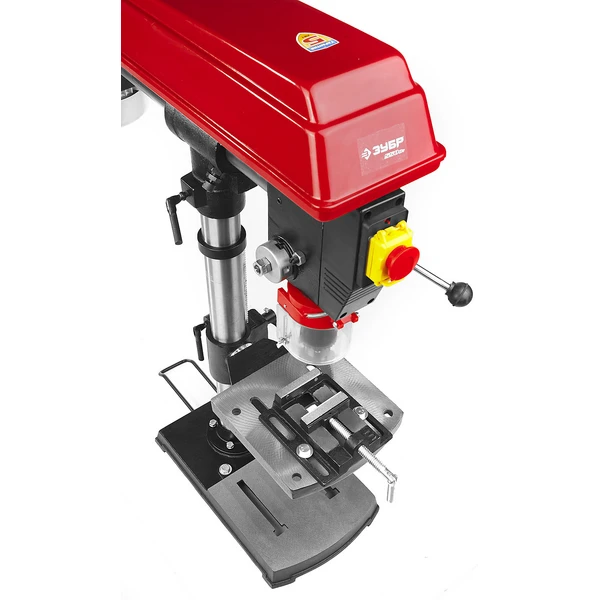

  • Тиски для фиксации обрабатываемой заготовки в комплекте

Использование

Для выполнения отверстий в заготовках из различных материалов (при установке соответствующих типов сверл)

Частота вращения шпинделя, об/мин 470-3030
Число скоростей 5
Тип патрона кулачковый

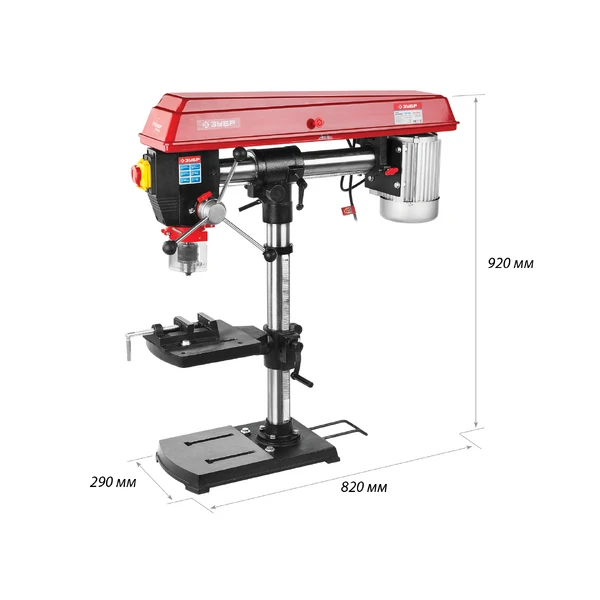

Габариты, см 93х41х32
Масса изделия, кг 46
Масса в упаковке, кг 50
Гарантия 60
Напряжение питания, В/Гц 220±10% /50
Мощность, Вт 550
Размер рабочего стола, мм 225х230
Лазерный указатель нет
Диаметр сверла, мм 1.5-16
Ход шпинделя, мм 100
Расстояние шпиндель - стойка, мм 100-400
Расстояние шпиндель - основание, мм 550
Расстояние шпиндель - стол, мм 395
Размер основания, мм 430х260
Конус шпинделя MT2
Посадка патрона В16
Горизонтальное перемещение шпинделя, мм есть
Материал основания чугун
Кнопка аварийной остановки есть
Регулировка положения и угла наклона шпинделя есть
LED подсветка нет
Поддержание оборотов под нагрузкой нет
Плавная регулировка оборотов да
LCD экран нет
Тип упаковки коробка картонная

Схема сборки и запчасти ЗУБР 550 Вт, 16 мм, радиально - сверлильный станок (ЗСС-550)

№ Наименование Артикул Цена
1 Плита основания (N000-000-360) N000-000-360 -
2 Гайка M8 (UM05-000-007) UM05-000-007 103.05
3 Шайба-гровер D8 (UM04-001-005) UM04-001-005 103.05
4 Шайба D8 (UM04-000-005) UM04-000-005 103.05
5 Пластина прижимная (N000-000-364) N000-000-364 -
6 Болт M8x40 (UM03-000-002) UM03-000-002 103.05
10.C Стойка в сборе (N000-005-315) N000-005-315 3 091.55
11 Рейка зубчатая (N000-000-370) N000-000-370 -
12 Болт M12х40 (UM03-000-040) UM03-000-040 -
13 Шайба-гровер D12 (UM04-001-007) UM04-001-007 -
15 Кольцо стойки (U526-450-007) U526-450-007 -
17 Стол рабочий (N000-000-376) N000-000-376 1 854.93
18 Рычаг-фиксатор (U526-450-013) U526-450-013 -
19 Червяк (U526-450-014) U526-450-014 747.62
20 Шестерня (U526-450-015) U526-450-015 612.51
21 Кронштейн стола (N000-000-380) N000-000-380 1 306.08
22 Ручка подъема стола (U526-450-010) U526-450-010 743.69
24 Ось (U526-450-012) U526-450-012 -
25 Муфта переходная (N000-000-384) N000-000-384 721.36
26 Фиксатор угла наклона (N000-000-385) N000-000-385 -
28 Рычаг-фиксатор (N000-000-387) N000-000-387 -
29 Направляющая горизонтальная (N000-000-388) N000-000-388 -
30 Опора (N000-000-389) N000-000-389 -
33 Пластина натяжителя (N000-000-392) N000-000-392 -
34 Двигатель (V000-000-019) V000-000-019 14 427.22
35 Болт M8x30 (UM03-000-001) UM03-000-001 103.05
36 Упор резиновый (U526-350-021) U526-350-021 -
37 Шток натяжителя (N000-000-395) N000-000-395 -
38 Пружина сжатия (N000-000-396) N000-000-396 -
39 Шайба резиновая (N000-000-397) N000-000-397 -
40 Винт-барашек (U526-450-031) U526-450-031 138.71
41 Колодка стопорная (N000-000-386) N000-000-386 206.1
42 Рукоятка зажимная (N000-000-400) N000-000-400 -
43 Винт M6х8 Н2.5 установочный (UM01-003-003) UM01-003-003 -
44 Ручка горизонтального перемещения (N000-000-402) N000-000-402 -
45 Шестерня (N000-000-403) N000-000-403 734.27
46 Кольцо стопорное разжимное D9 #F (UM06-001-003) UM06-001-003 103.05
50 Рейка зубчатая (N000-000-408) N000-000-408 -
51 Воротник резиновый (U526-450-093) U526-450-093 -
52 Кожух редуктора (N000-000-410) N000-000-410 -
53 Винт M6х10 H3 установочный (UM01-003-012) UM01-003-012 -
54 Шкив ведущий (N000-000-412) N000-000-412 666.55
55 Винт M6x16 PH3 (UM01-000-154) UM01-000-154 104.04
56 Шайба-гровер D6 (UM04-001-004) UM04-001-004 103.05
57 Пластина стальная (N000-000-415) N000-000-415 -
58 Шайба D5 #F (UM04-000-003) UM04-000-003 103.05
59 Винт M5x11 PH2 #F (UM01-000-064) UM01-000-064 103.05
60 Ручка пластиковая (N000-000-418) N000-000-418 -
61 Винт M6х19 (UM01-000-150) UM01-000-150 -
62 Прижим (N000-000-420) N000-000-420 -
63 Гайка M6 (UM05-000-003) UM05-000-003 138.4
64 Ремень клиновой зубчатый XPZ-1550 (N000-000-422) N000-000-422 724.19
65 Гайка М20х1.5LH (U526-450-073) U526-450-073 -
66 Шкив ведомый (N000-000-424) N000-000-424 666.55
67 Воротник резиновый (N000-000-425) N000-000-425 -
68 Вал конический ведомого шкива (N000-000-426) N000-000-426 1 332.8
69 Кольцо стопорное сжимное D50 (UM06-002-006) UM06-002-006 103.05
70 Подшипник шариковый 6204-2RS (47х20х14) n/n (N000-000-428) N000-000-428 702.34
72 Корпус (N000-000-430) N000-000-430 -
74 Винт M6х20 специальный (U526-450-097) U526-450-097 -
75 Штифт цилиндрический разрезной (N000-000-431) N000-000-431 -
76 Ручка пластиковая рукоятки подачи (U526-450-019) U526-450-019 102
77 Шток стальной рукоятки подачи (U526-450-020) U526-450-020 102
80 Лимб (U526-450-023) U526-450-023 -
85 Шайба-гровер D4 (UM04-001-002) UM04-001-002 103.05
86 Винт M4x8 РН2 #F (UM01-000-008) UM01-000-008 103.05
87 Коробка пластиковая (N000-000-445) N000-000-445 -
88 Винт M5x19 (UM01-000-037) UM01-000-037 103.05
89 Выключатель электромагнитный (с грибком) KJD12 AC250V, 50Hz, 16(12)A, 5E4 (V000-003-332) V000-003-332 2 144.84
90 Саморез 4x11 PH2 (UM02-000-017) UM02-000-017 103.05
91 Винт M8х9 H4 установочный (UM01-003-001) UM01-003-001 -
92 Пружина спиральная (N000-000-449) N000-000-449 360.3
93 Крышка пружины (N000-000-450) N000-000-450 207.16
94 Гайка М12х1.5 (U526-450-030) U526-450-030 -
95 Винт M10х28 специальный (N000-000-452) N000-000-452 -
96 Гайка M10 (UM05-000-008) UM05-000-008 103.05
97 Кольцо резиновое (N000-000-454) N000-000-454 -
98 Кольцо разжимное D16 #F (UM06-001-017) UM06-001-017 103.05
99 Подшипник шариковый 6003-2RS (35х17х10) n/n (U009-600-3RS) U009-600-3RS 206.1
100 Пиноль (N000-000-457) N000-000-457 -
101 Подшипник шариковый 6005-2RS (47х25х12) n/n (U009-600-5RS) U009-600-5RS 722.13
102 Шпиндель (N000-000-459) N000-000-459 1 854.93
103 Патрон с ключом 1,5-16мм "SAN OU" B16 (U526-450-063) U526-450-063 1 450.19
108 Кабель (V000-000-021) V000-000-021 -
109 Вал-шестерня в сборе с муфтой (N000-005-314) N000-005-314 1 979.35
110 Тиски станочные (U526-450-087) U526-450-087 2 075.31
111 Шпонка (N000-005-313) N000-005-313 -
112 Выключатель концевой в сборе (U526-450-090-C) U526-450-090-C 989.67
113 Гайка M12 (UM05-000-006) UM05-000-006 103.05
114 Шайба D12 (UM04-000-007) UM04-000-007 103.05
115 Шайба D6 (UM04-000-004) UM04-000-004 103.05
116 Кожух защитный откидной (U526-450-064-C) U526-450-064-C 743.69
117 Дорн (Morse) MK2 для патрона (U526-450-062) U526-450-062 926.93
118 Толкатель пластиковый (U526-450-045) U526-450-045 -
