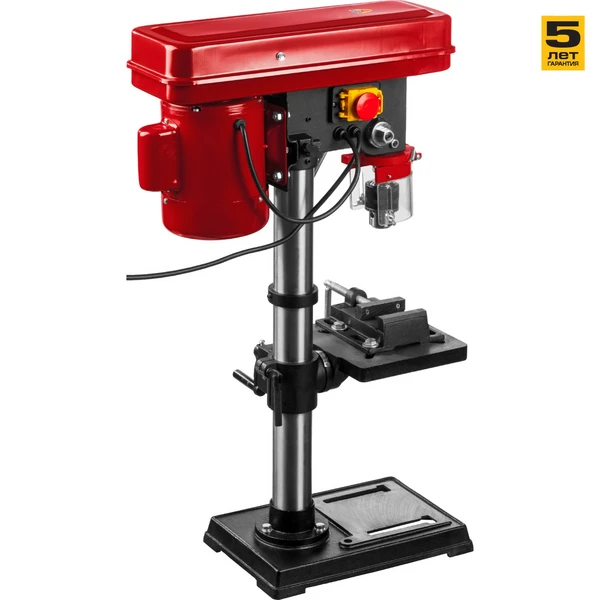

ЗУБР 450 Вт, 16 мм, вертикально - сверлильный станок (ЗСС-450)
Удобная фиксация заготовки, точность сверления, широкий диапазон скоростей шпинделя - станок ЗУБР способствует качеству и простоте Вашей работы
Преимущества

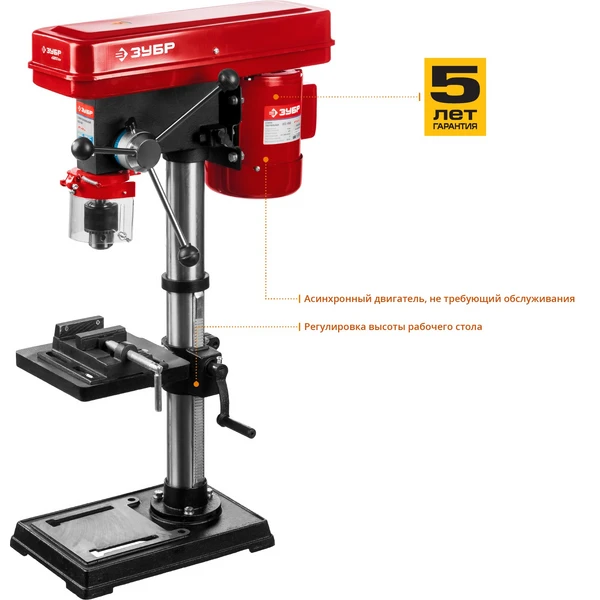

- Асинхронный двигатель, не требующий обслуживания

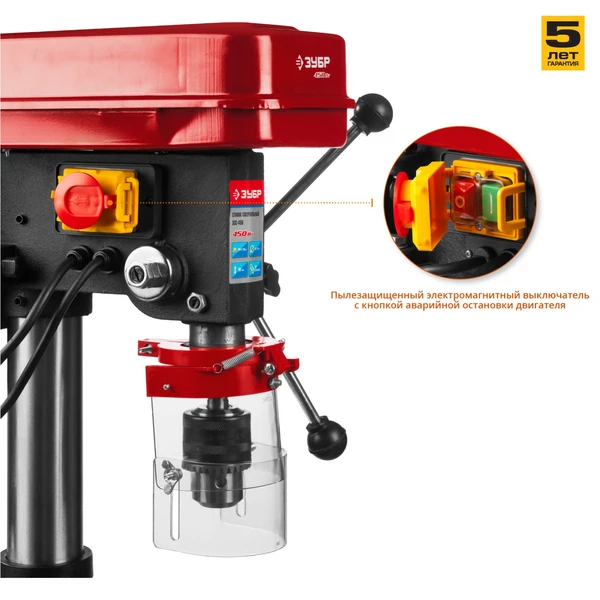

- Электромагнитный выключатель с кнопкой экстренного выключения

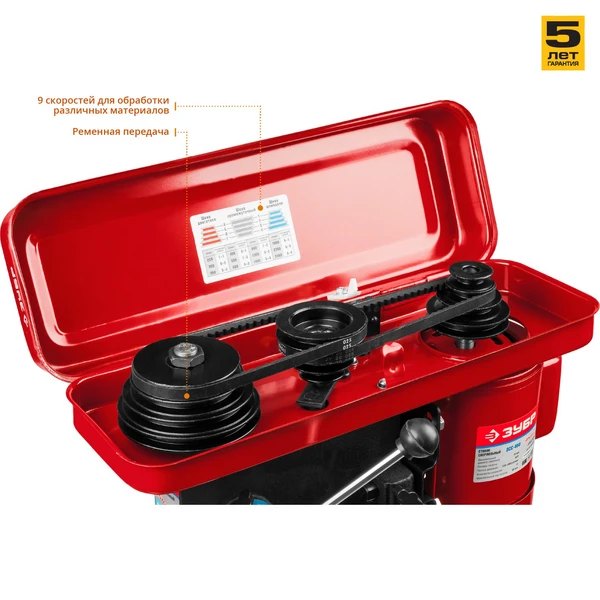

- Ременная передача с 12 скоростями для любых работ с любым материалом

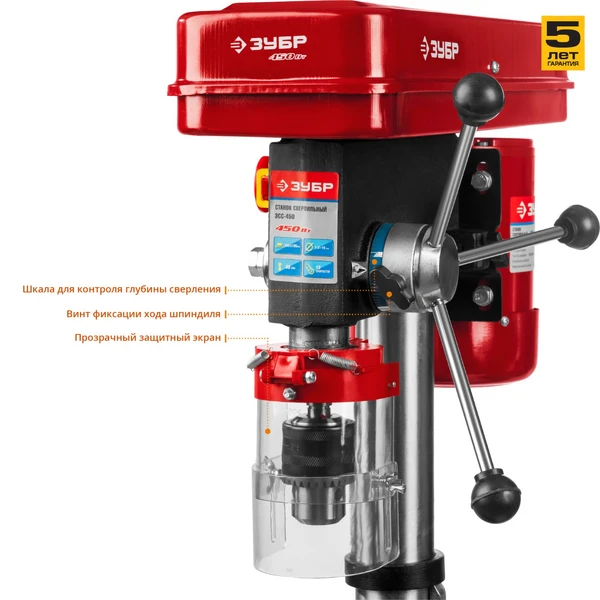

- Возможность сверления на заданную глубину
- Прозрачный кожух для защиты оператора от стружки при сверлении

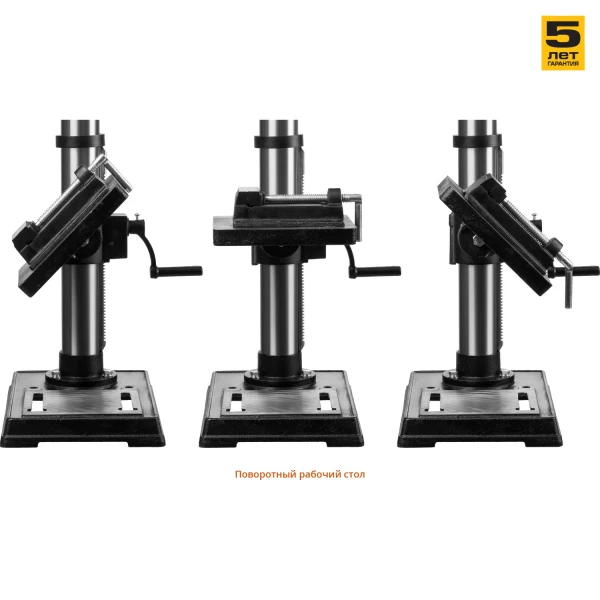

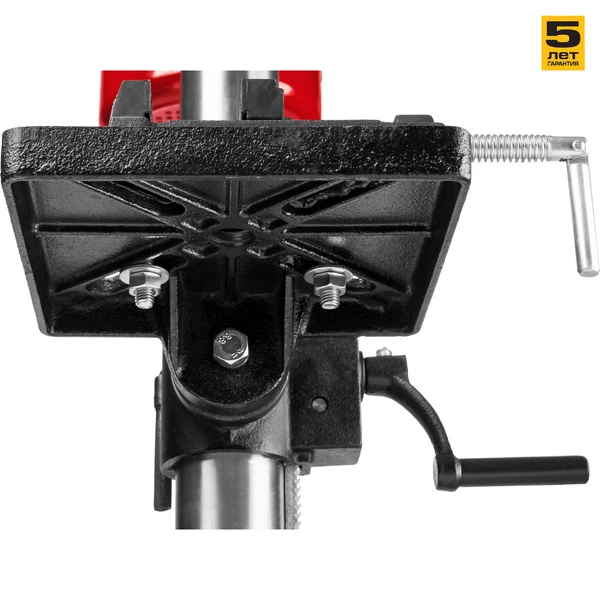

- Рабочий стол, регулируемый по высоте, углу наклона и в осевом направлении
- Тиски для фиксации обрабатываемой заготовки в комплекте
Использование
Для выполнения отверстий в заготовках из различных материалов (при установке соответствующих типов сверл)
| Частота вращения шпинделя, об/мин | 220-2450 |
| Число скоростей | 12 |
| Тип патрона | кулачковый |

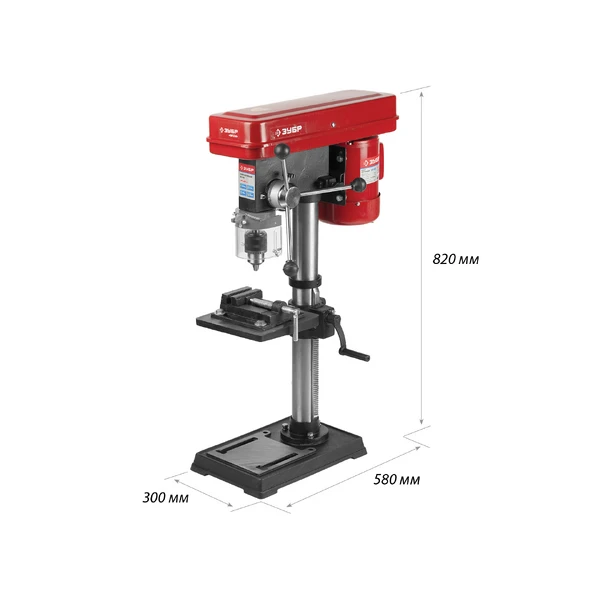

| Габариты, см | 67х43х26 |
| Масса изделия, кг | 32 |
| Масса в упаковке, кг | 34 |
| Гарантия | 60 |
| Напряжение питания, В/Гц | 220±10% /50 |
| Мощность, Вт | 450 |

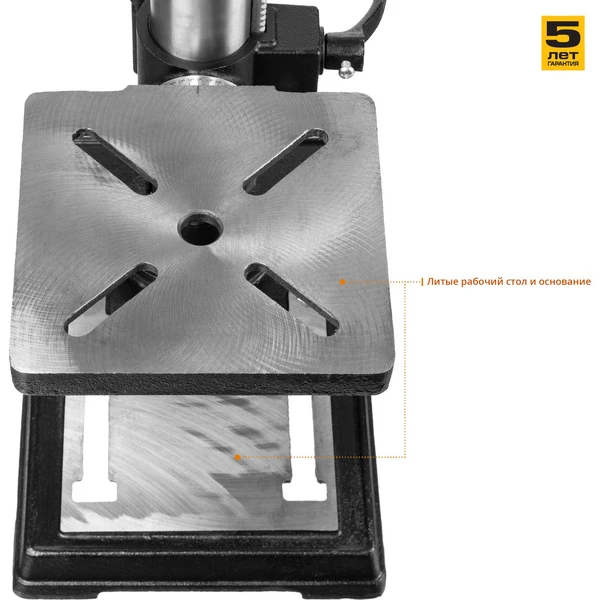

| Размер рабочего стола, мм | 200х195 |
| Лазерный указатель | нет |
| Диаметр сверла, мм | 1.5-16 |

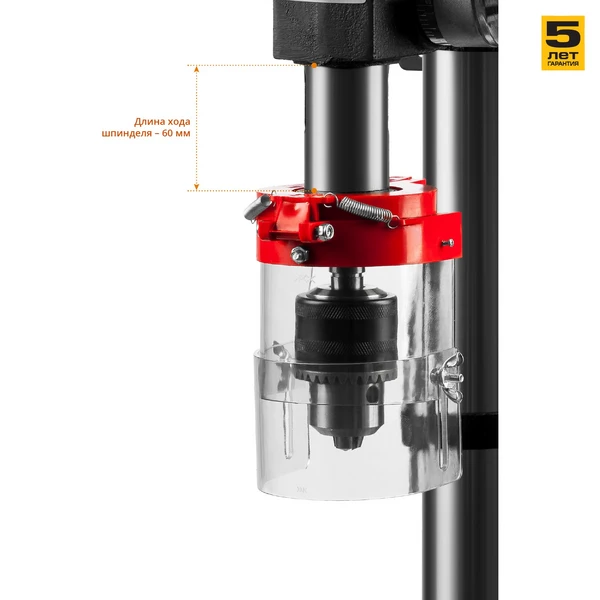

| Ход шпинделя, мм | 50 |
| Расстояние шпиндель - стойка, мм | 126 |
| Расстояние шпиндель - основание, мм | 524 |
| Расстояние шпиндель - стол, мм | 350 |
| Размер основания, мм | 355х235 |
| Конус шпинделя | MT2 |
| Посадка патрона | В16 |
| Горизонтальное перемещение шпинделя, мм | нет |
| Материал основания | чугун |
| Кнопка аварийной остановки | есть |
| Регулировка положения и угла наклона шпинделя | нет |
| LED подсветка | нет |
| Поддержание оборотов под нагрузкой | нет |
| Плавная регулировка оборотов | да |
| LCD экран | нет |
| Тип упаковки | коробка картонная |

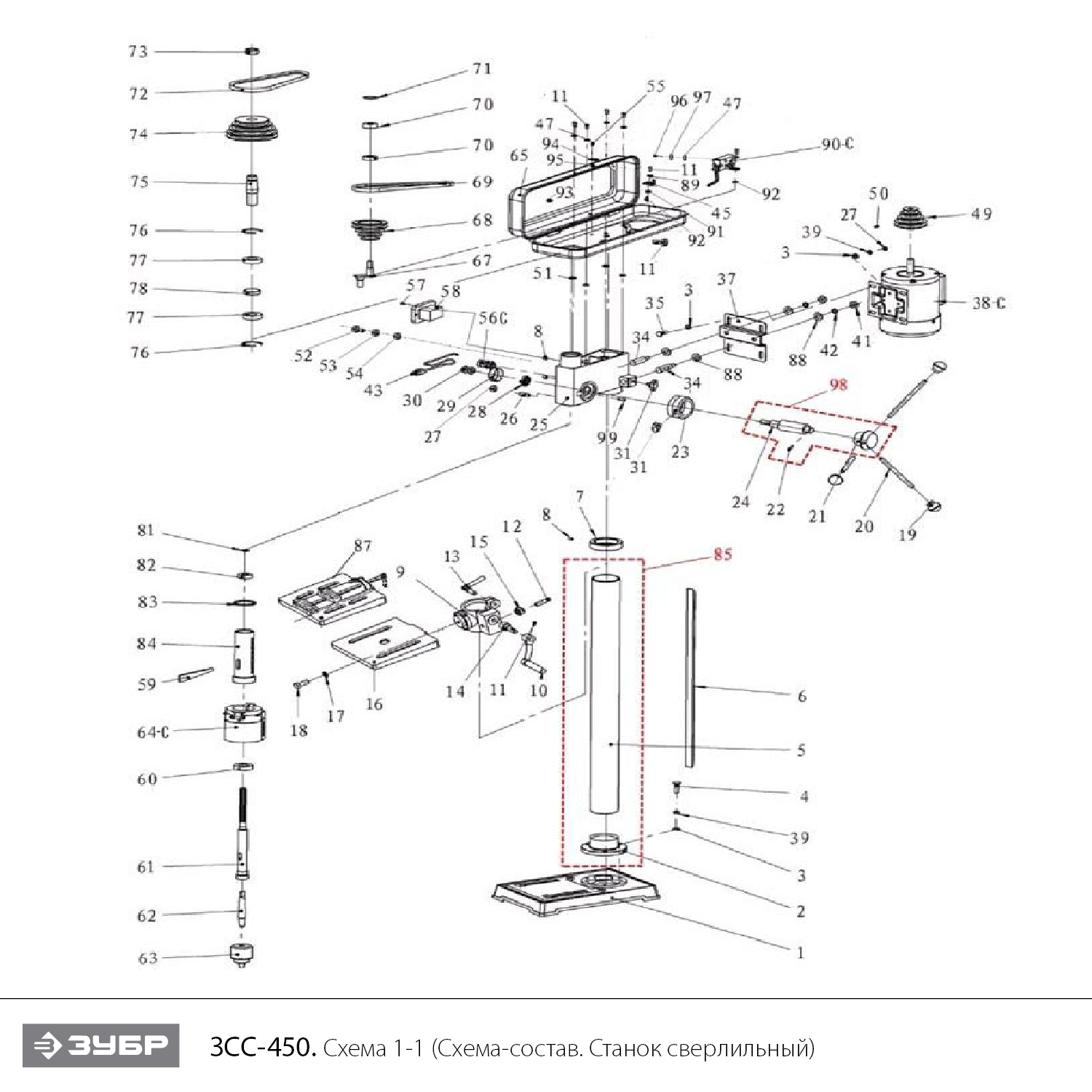

Схема сборки и запчасти ЗУБР 450 Вт, 16 мм, вертикально - сверлильный станок (ЗСС-450)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Плита основания | U526-450-001 | - | |
| 3 | Шайба D8 | UM04-000-005 | 101.03 | |
| 4 | Болт M8x30 | UM03-000-001 | 101.03 | |
| 6 | Рейка зубчатая | U526-450-006 | 1 204.6 | |
| 7 | Кольцо стойки | U526-450-007 | - | |
| 8 | Винт M8х9 H4 установочный | UM01-003-001 | - | |
| 9 | Кронштейн стола | U526-450-009 | 1 752.74 | |
| 10 | Ручка подъема стола | U526-450-010 | 729.11 | |
| 11 | Винт M6x16 PH3 | UM01-000-154 | 102 | |
| 12 | Ось | U526-450-012 | - | |
| 13 | Рычаг-фиксатор | U526-450-013 | - | |
| 14 | Червяк | U526-450-014 | 732.96 | |
| 15 | Шестерня | U526-450-015 | 600.5 | |
| 16 | Стол рабочий | U526-450-016 | 1 204.6 | |
| 17 | Шайба-гровер D12 | UM04-001-007 | - | |
| 18 | Болт M12х40 | UM03-000-040 | - | |
| 19 | Ручка пластиковая рукоятки подачи | U526-450-019 | 100 | |
| 20 | Шток стальной рукоятки подачи | U526-450-020 | 100 | |
| 23 | Лимб | U526-450-023 | - | |
| 25 | Корпус | U526-450-025 | 2 590.95 | |
| 26 | Винт M8х16 специальный | U526-450-026 | - | |
| 28 | Пружина спиральная D40xh7 | U526-450-028 | 843.83 | |
| 29 | Крышка пружины | U526-450-029 | - | |
| 30 | Гайка М12х1.5 | U526-450-030 | - | |
| 31 | Винт-барашек | U526-450-031 | 135.99 | |
| 34 | Шток натяжителя | U526-450-034 | - | |
| 35 | Болт M8х24 | UM03-000-017 | - | |
| 37 | Пластина натяжителя | U526-450-037 | - | |
| 38С | Электродвигатель в сборе | U526-450-038-C | 7 797.57 | |
| 39 | Шайба-гровер D8 | UM04-001-005 | 101.03 | |
| 40 | Гайка M8 | UM05-000-007 | 101.03 | |
| 41 | Гайка M10 | UM05-000-008 | 101.03 | |
| 42 | Шайба-гровер D10 #F | UM04-001-006 | 101.03 | |
| 43 | Шнур сетевой резин. 3x1,0мм 2м #F | U099-004-010 | 202.06 | |
| 45 | Толкатель пластиковый | U526-450-045 | - | |
| 47 | Шайба-гровер D6 | UM04-001-004 | 101.03 | |
| 49 | Шкив ведущий | U526-450-049 | 773.95 | |
| 50 | Винт M6х8 Н2.5 установочный | UM01-003-003 | - | |
| 51 | Шайба резиновая | U526-450-051 | - | |
| 52 | Винт M4x9 PH2 #F | UM01-000-010 | 101.03 | |
| 53 | Шайба-гровер D4 | UM04-001-002 | 101.03 | |
| 54 | Шайба стопорная D4 | UM04-003-001 | 101.03 | |
| 55 | Винт M4x15 | UM01-000-019 | 101.03 | |
| 56С | Ввод кабельный в сборе | U526-450-051-C | - | |
| 57 | Винт M4x12 | UM01-000-015 | 101.03 | |
| 58 | Выключатель электромагнитный KJD12 16(12)A 250В с грибком | U526-450-058 | 1 283.26 | |
| 60 | Подшипник шариковый 6005-2RS (47х25х12) n/n | U009-600-5RS | 707.97 | |
| 61 | Шпиндель | U526-450-061 | 3 030.93 | |
| 62 | Дорн (Morse) MK2 для патрона | U526-450-062 | 908.75 | |
| 63 | Патрон с ключом 1,5-16мм "SAN OU" B16 | U526-450-063 | 1 421.75 | |
| 64C | Кожух защитный откидной | U526-450-064-C | 729.11 | |
| 65 | Кожух редуктора | U526-450-065 | - | |
| 67 | Кривошип | U526-450-067 | 971.39 | |
| 68 | Шкив промежуточный | U526-450-068 | 1 554.22 | |
| 69.72 | Ремень зубчатый XPZ511L | U526-450-072 | 719.87 | |
| 71 | Кольцо стопорное сжимное D34 | UM06-002-002 | 102 | |
| 73 | Гайка М20х1.5LH | U526-450-073 | - | |
| 74 | Шкив ведомый | U526-450-074 | - | |
| 75 | Вал конический ведомого шкива | U526-450-075 | 390.13 | |
| 76 | Кольцо стопорное сжимное D44 | UM06-002-016 | 101.03 | |
| 77 | Подшипник шариковый 6004-2RS (42х20х12) LXB | U009-600-4RS | 202.06 | |
| 78 | Втулка дистанционная | U526-450-078 | - | |
| 81 | Кольцо стопорное D11 разжимное | UM06-001-004 | 102 | |
| 82 | Подшипник шариковый 6201-2RS (32х12х10) n/n | U009-620-1RS | 202.06 | |
| 83 | Кольцо резиновое | U526-450-083 | - | |
| 84 | Пиноль | U526-450-084 | 1 460.61 | |
| 85 | Стойка в сборе | U526-450-085 | - | |
| 87 | Тиски станочные | U526-450-087 | 2 034.62 | |
| 88 | Шайба D10 | UM04-000-006 | 101.03 | |
| 89 | Шайба D6 | UM04-000-004 | 101.03 | |
| 90С | Выключатель концевой в сборе | U526-450-090-C | 970.26 | |
| 91 | Шайба стопорная D6 #F | UM04-003-003 | 101.03 | |
| 92 | Гайка M6 | UM05-000-003 | 135.69 | |
| 93 | Воротник резиновый | U526-450-093 | - | |
| 94 | Прижим | U526-450-094 | - | |
| 95 | Гайка M4 | UM05-000-002 | 101.03 | |
| 96 | Винт M6х19 | UM01-000-150 | - | |
| 97 | Шайба D18хd6 | UM04-002-008 | 101.03 | |
| 98 | Вал-шестерня в сборе с муфтой | U526-450-098 | - | |
| 99 | Винт M6х20 специальный | U526-450-097 | - | |
