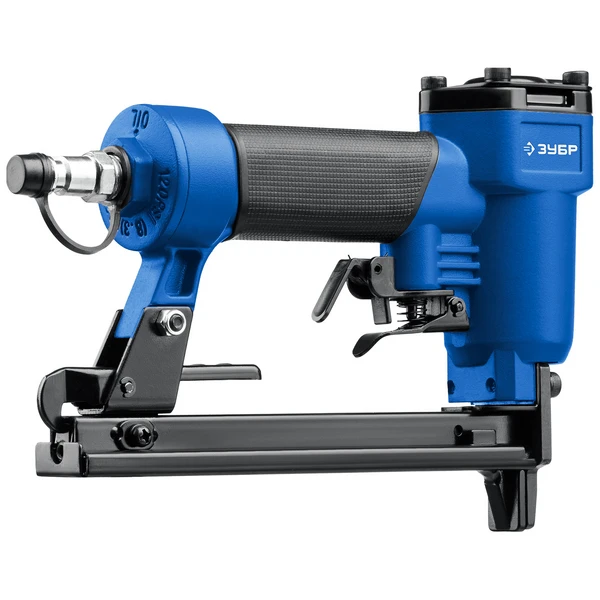

ЗУБР 53F-13, пневматический степлер для скоб 20Ga, тип 53F (6-13 мм), Профессионал (31934)
Профессиональный пневматический скобозабиватель. Произведен из высококачественных материалов, позволяет быстро и эффективно выполнить свою работу.

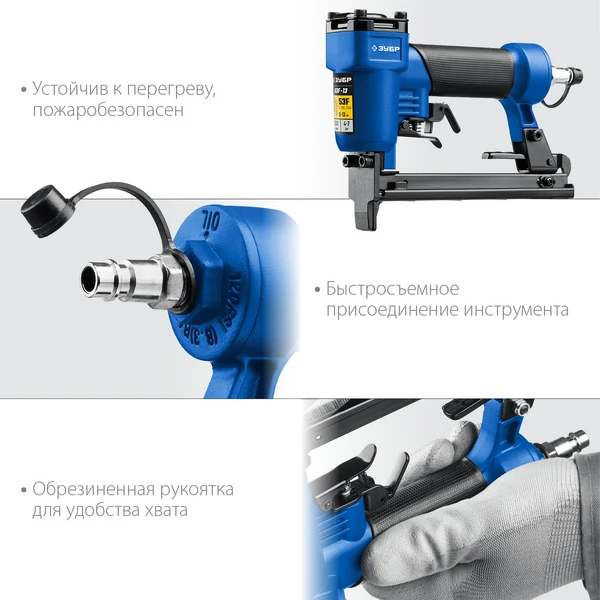

Преимущества

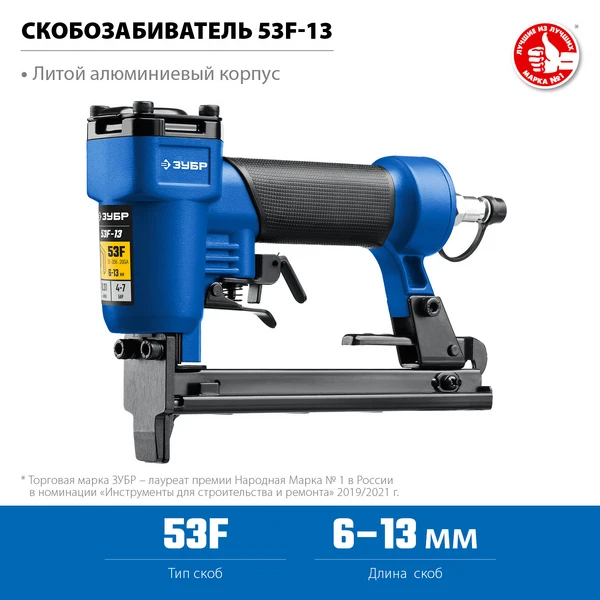

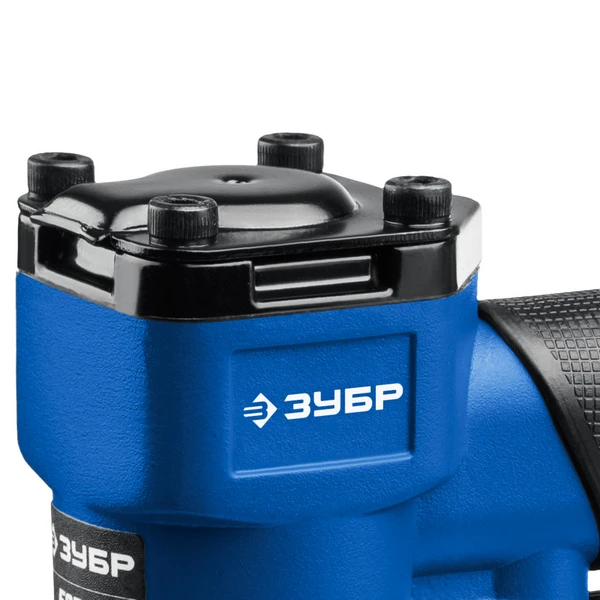

- Литой алюминиевый корпус
- Обрезиненная рукоятка для удобства хвата
- Простота в использовании

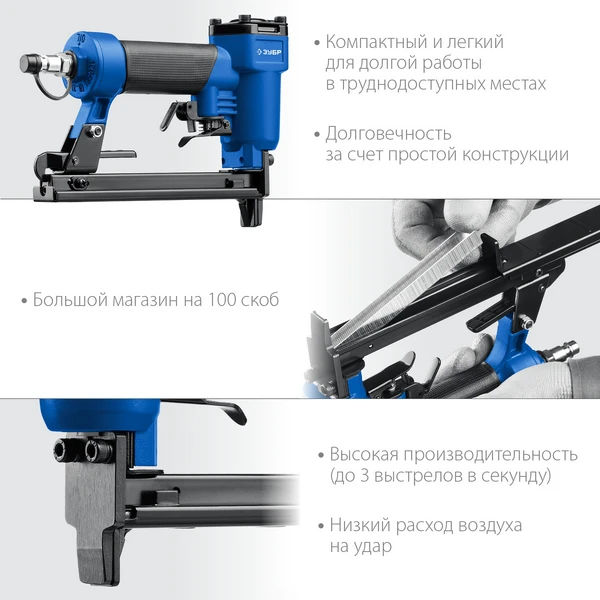

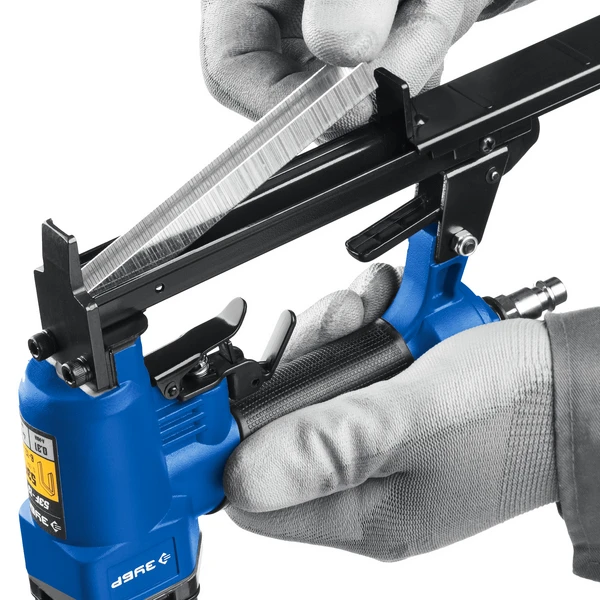

- Большой магазин на 100 гвоздей
- Устойчив к перегреву, пожаробезопасен
- Низкое потребление воздуха на удар
Использование
Для мебельного производства, крепления к деревянным конструкциям гипсокартона, фанеры, а также холста, кожи, тканей.
| Гарантия | 6 |
| Давление, Атм | 4.2 - 6,9 |
| Корпус | Алюминиевый |

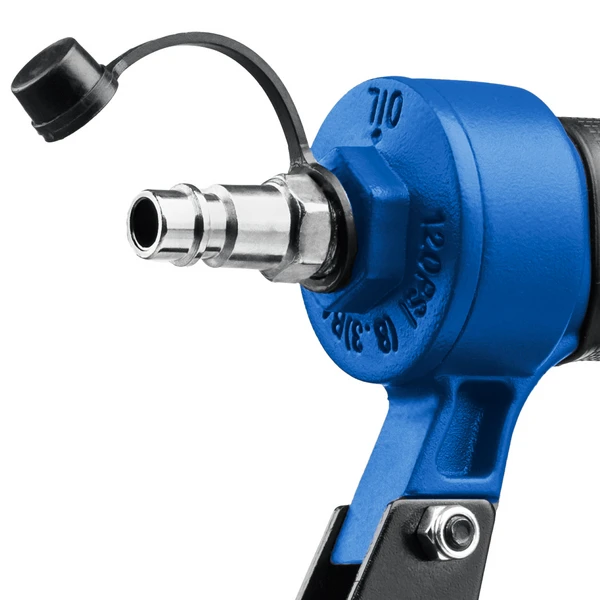

| Диаметр воздушного штуцера, дюйм | 1/4 |

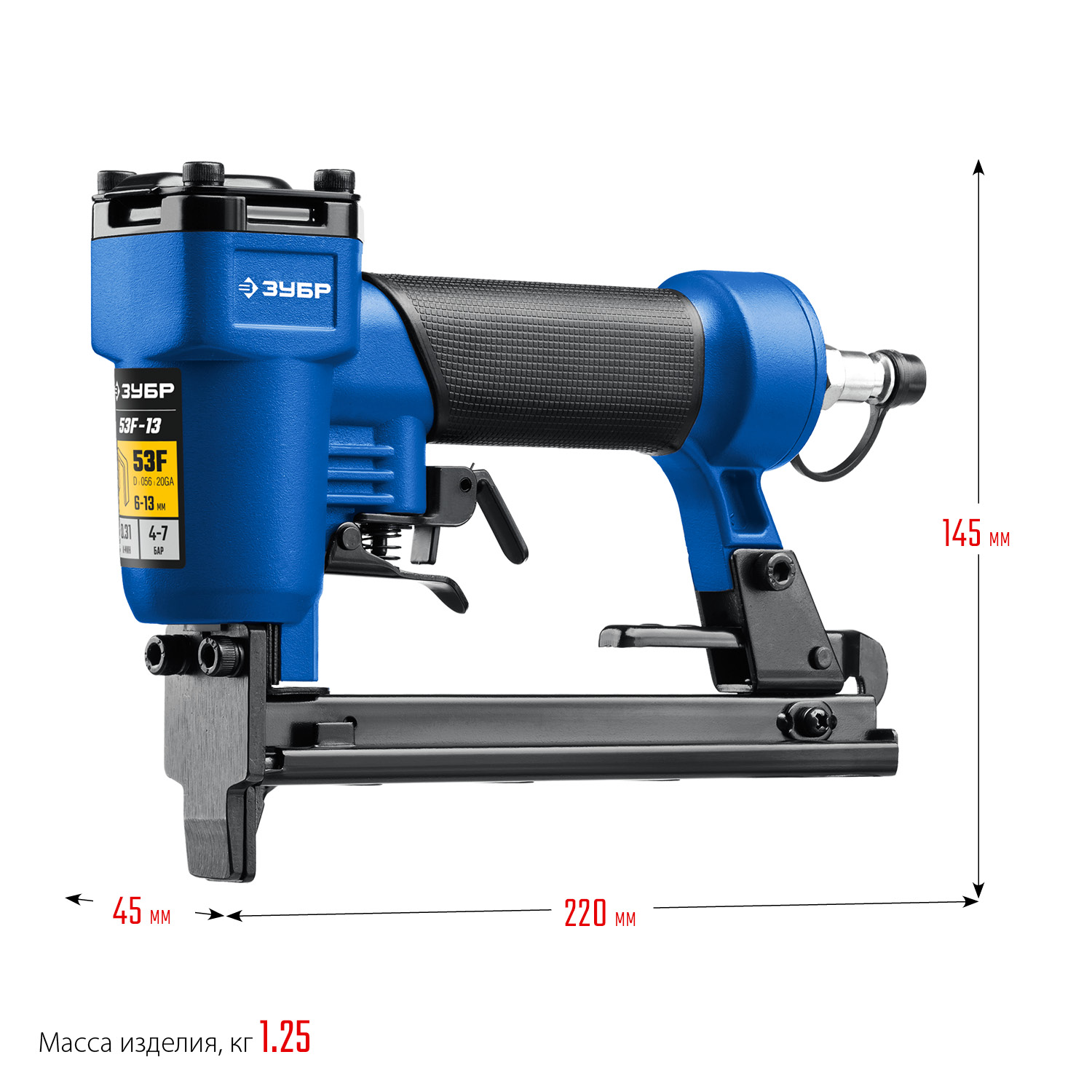

| Вес, кг | 1.25 |
| Тип соединения | рапид |
| Количество скоб в магазине, шт | 100 |
| Тип скоб | 53F |
| Применяемый тип расходных материалов | Скобы тип 53F (6-13 мм) |
| Расходные материалы | скобы |
| Расход воздуха на удар, л/мин | 0.35 |
| Длина скоб, мм | 6-13 |
| Тип упаковки | коробка картонная |

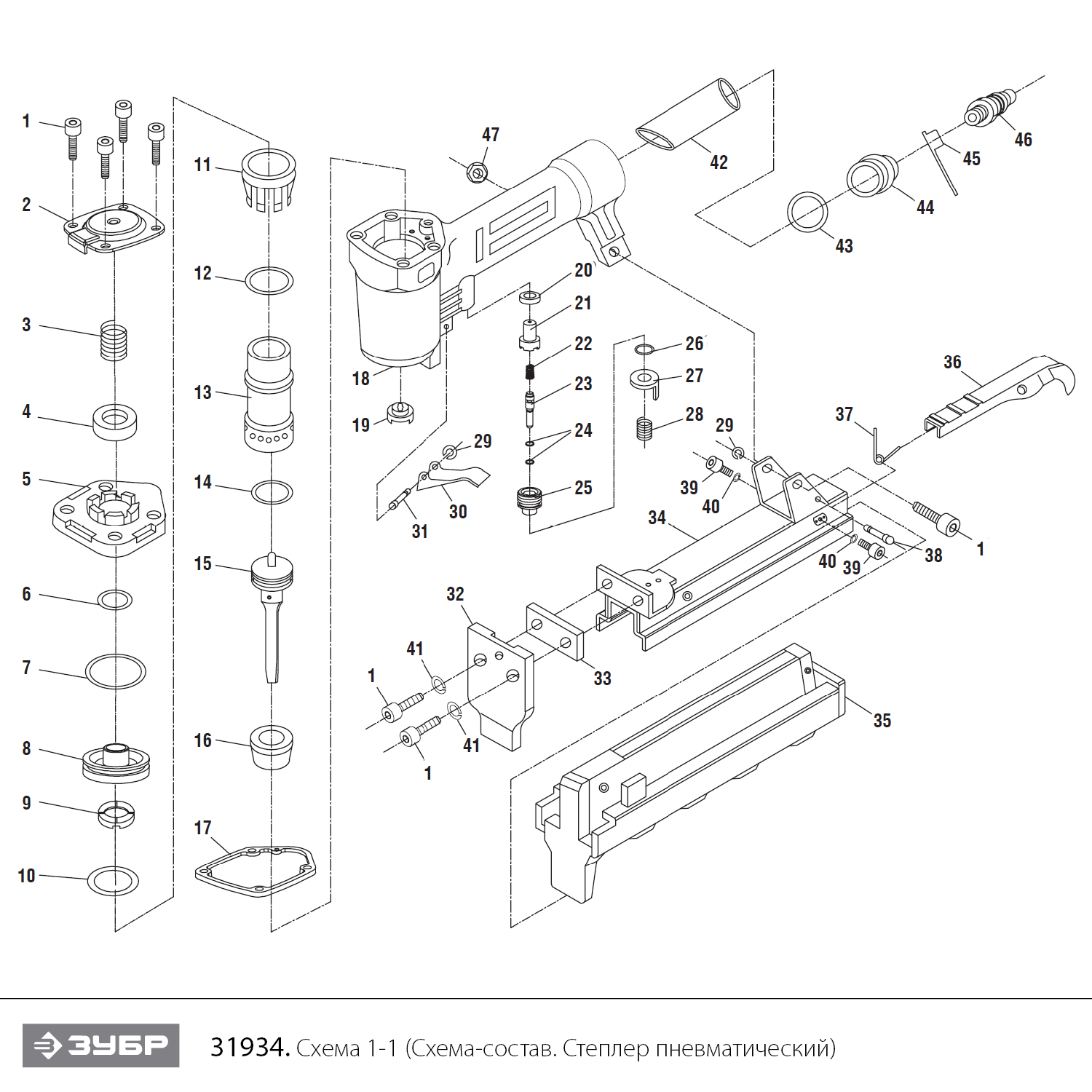

ЗУБР 53F-13, пневматический степлер для скоб 20Ga, тип 53F (6-13 мм), Профессионал (31934) : схема сборки и запчасти
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 2 | Крышка для выхлопа | N000-045-235 | - | |
| 3 | Пружина | N000-045-236 | - | |
| 4 | Шайба прямоугольная | N000-045-237 | - | |
| 5 | Кожух | N000-045-238 | - | |
| 6 | Кольцо уплотнительное 11.7х2.4 | N000-045-239 | - | |
| 7 | Кольцо уплотнительное 26.2х2.5 | N000-045-240 | - | |
| 8 | Клапан поршня | N000-045-241 | - | |
| 9 | Прокладка буферная | N000-045-242 | - | |
| 10 | Кольцо уплотнительное 21.3х3 | N000-045-243 | - | |
| 11 | Хомут | N000-045-244 | - | |
| 12 | Кольцо уплотнительное 30.2х2.65 | N000-045-245 | - | |
| 13 | Цилиндр | N000-045-246 | - | |
| 15 | Поршень в сборе (EV 14.15) | N000-045-247 | - | |
| 16 | Амортизатор | N000-045-248 | - | |
| 17 | Уплотнитель | N000-045-249 | - | |
| 18 | Корпус пистолета | N000-045-250 | - | |
| 19 | Шайба резиновая | N000-045-251 | - | |
| 20 | Шайба прямоугольная | N000-045-252 | - | |
| 21 | Направляющая клапана курка | N000-045-253 | - | |
| 22 | Переключатель сжатой пружины | N000-045-254 | - | |
| 23 | Переключатель | N000-045-255 | - | |
| 24 | Кольцо уплотнительное 2.5х1.5 | N000-045-256 | - | |
| 25 | Опора переключателя | N000-045-257 | - | |
| 26 | Кольцо уплотнительное 11.2х2 | N000-045-258 | - | |
| 27 | Предохранитель | N000-045-259 | - | |
| 28 | Пружина | N000-045-260 | - | |
| 29 | Фиксатор | N000-045-261 | - | |
| 30 | Курок | N000-045-262 | - | |
| 31 | Штифт | N000-045-263 | - | |
| 32 | Пластина направляющей | N000-045-264 | - | |
| 33 | Распорка | N000-045-265 | - | |
| 34 | Магазина неподвижная часть | N000-045-266 | - | |
| 35 | Магазина подвижная часть | N000-045-267 | - | |
| 36 | Защелка магазина | N000-045-268 | - | |
| 37 | Пружина кручения | N000-045-269 | - | |
| 38 | Шпилька | N000-045-270 | - | |
| 42 | Рукоять обрезиненая | N000-045-271 | - | |
| 43 | Кольцо уплотнительное 35.5х2.3 | N000-045-272 | - | |
| 44 | Крышка торцовая | N000-045-273 | - | |
| 45 | Заглушкадля соединителя | N000-045-274 | - | |
| 46 | Штуцер воздушный | N000-045-275 | - | |
