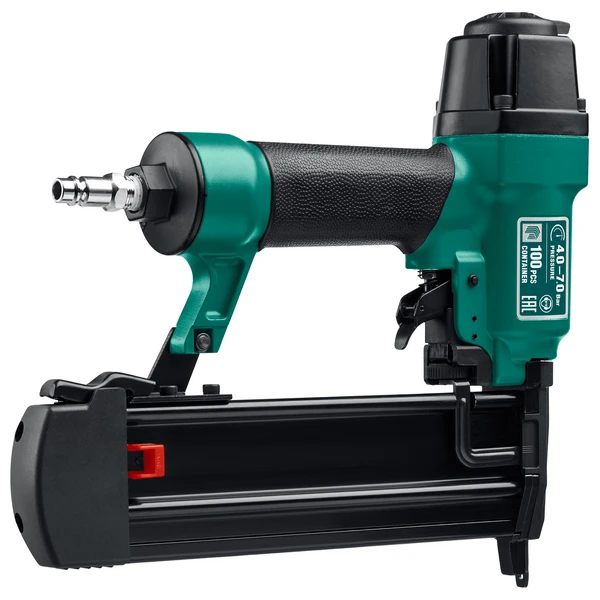

KRAFTOOL F18/50C, пневматический нейлер-степлер 18Ga 2-в-1 для скоб тип 55 и гвоздей тип 300, (31962)
Профессиональный пневматический гвозде-скобозабиватель. Произведен из высококачественных материалов, позволяет быстро и эффективно выполнить свою работу. Идеален для ежедневной работы на мебельном производстве и в мастерских, для сборки упаковки и т.д.
Преимущества
- Произведен из высококачественных износостойких материалов

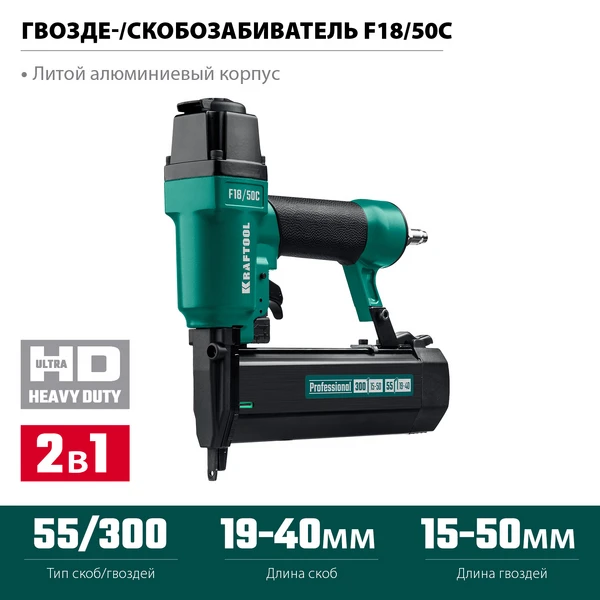

- Литой алюминиевый корпус
- Обрезиненная рукоятка для удобства хвата
- Прост в использовании

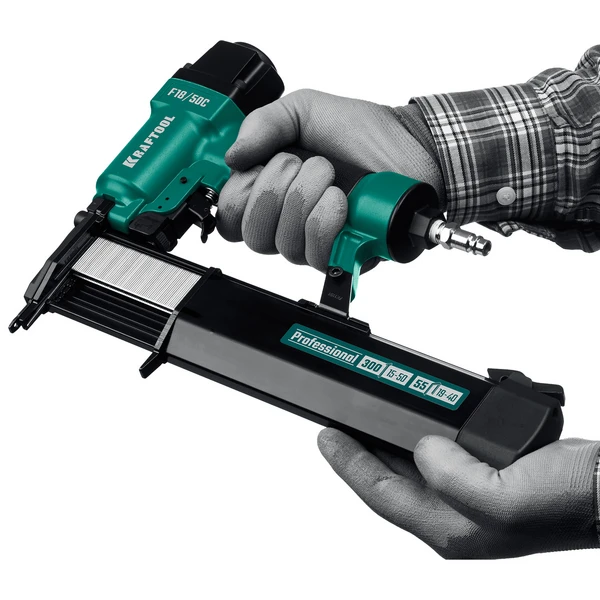

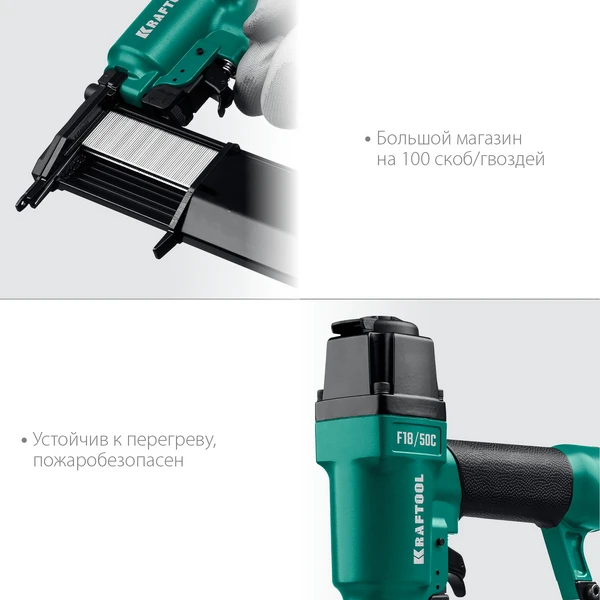

- Большой магазин на 100 гвоздей
- Устойчив к перегреву, пожаробезопасен

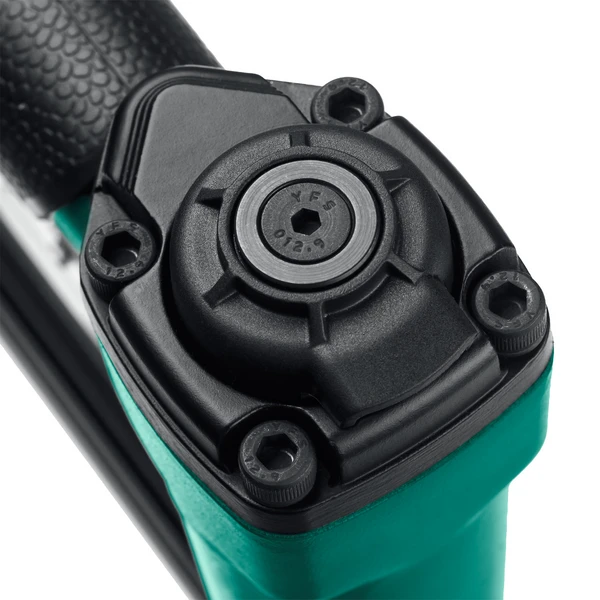

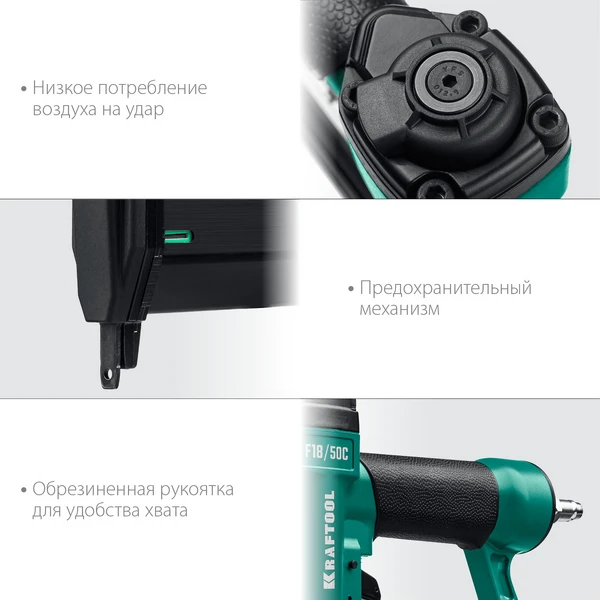

- Низкое потребление воздуха на удар
Использование
Для крепления материалов с помощью гвоздей тип 300 и скоб тип 55
| Гарантия | 6 |
| Давление, Атм | 6.9 |
| Корпус | Алюминиевый |
| Диаметр воздушного штуцера, дюйм | 1/4 |
| Вес, кг | 1.5 |
| Тип соединения | рапид |
| Тип скоб | 55 |
| Тип гвоздей | 300 |
| Применяемый тип расходных материалов | Скобы тип 55 (16-30мм) и гвозди 300 (10-50 мм) |
| Длина гвоздей, мм | 10-50 |
| Расходные материалы | скобы и гвозди (штифты) |
| Расход воздуха на удар, л/мин | 0.49 |
| Длина скоб, мм | 16-30 |
| Количество гвоздей/скоб в магазине, шт | 100 |
| Тип упаковки | коробка картонная |

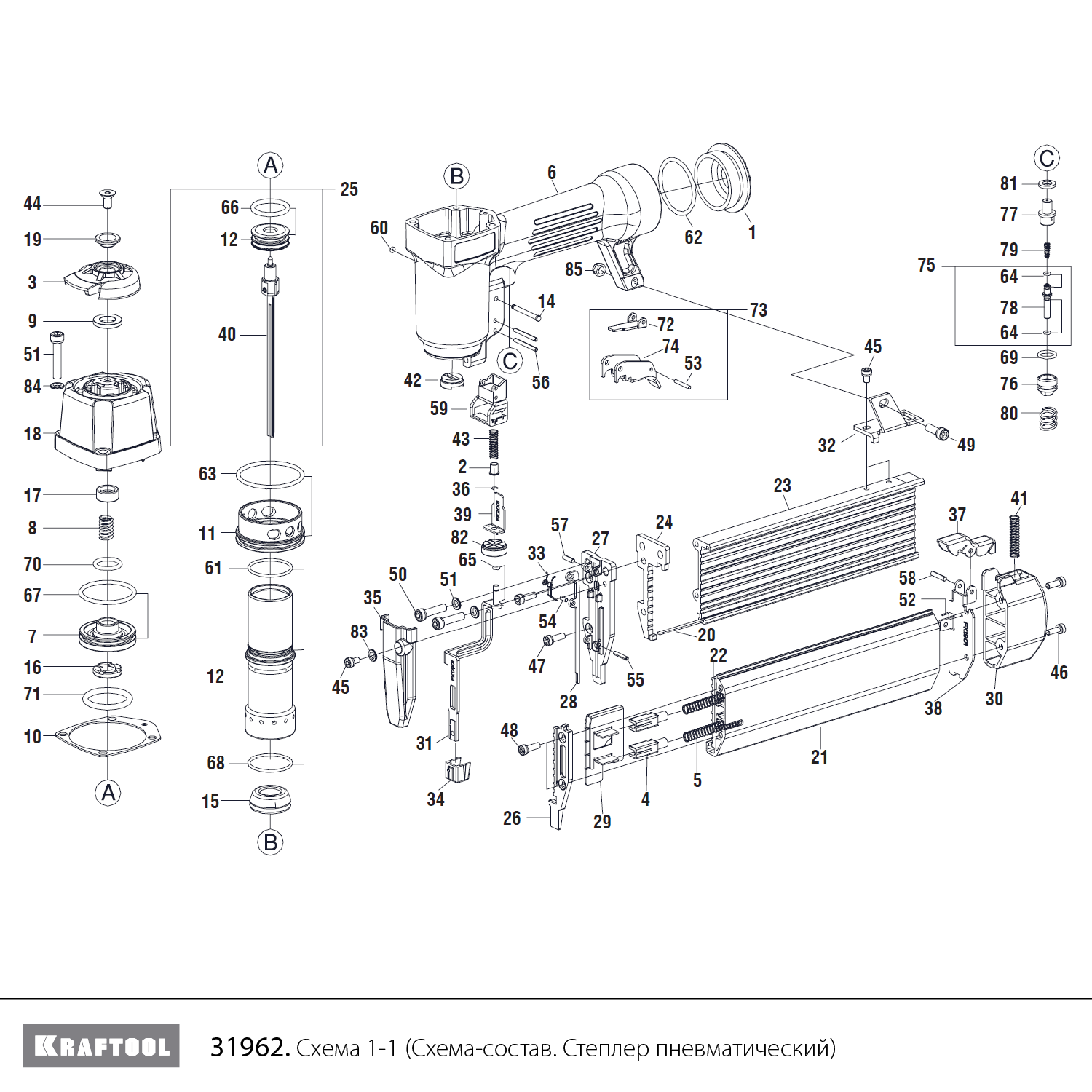

KRAFTOOL F18/50C, пневматический нейлер-степлер 18Ga 2-в-1 для скоб тип 55 и гвоздей тип 300, (31962) : схема сборки и запчасти
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Крышка торцовая | N000-044-851 | - | |
| 2 | Втулка | N000-044-852 | - | |
| 3 | Заглушка системы выпуска воздуха | N000-044-853 | - | |
| 4 | Штифт толкателя | N000-044-854 | - | |
| 5 | Пружина толкателя | N000-044-855 | - | |
| 6 | Корпус | N000-044-856 | - | |
| 7 | Голова поршня | N000-044-857 | - | |
| 8 | Пружина | N000-044-858 | - | |
| 9 | Стопор поршня | N000-044-859 | - | |
| 10 | Прокладка | N000-044-860 | - | |
| 11 | Втулка | N000-044-861 | - | |
| 12 | Поршень главный | N000-044-862 | - | |
| 13 | Цилиндр | N000-044-863 | - | |
| 14 | Штифт | N000-044-864 | - | |
| 15 | Амортизатор | N000-044-865 | - | |
| 16 | Стопор поршня | N000-044-866 | - | |
| 17 | Стопор поршня | N000-044-867 | - | |
| 18 | Крышка цилиндра | N000-044-868 | - | |
| 19 | Кольцо уплотнительное | N000-044-869 | - | |
| 20 | Стержень | N000-044-870 | - | |
| 21 | Крышка магазина | N000-044-871 | - | |
| 22 | Крышка магазина | N000-044-872 | - | |
| 23 | Магазин | N000-044-873 | - | |
| 24 | Крышка | N000-044-874 | - | |
| 25 | Поршень в сборе (EV40.12.66) | N000-044-875 | - | |
| 26 | Планка передняя | N000-044-876 | - | |
| 27 | Пластина | N000-044-877 | - | |
| 28 | Крышка | N000-044-878 | - | |
| 29 | Толкатель | N000-044-879 | - | |
| 30 | Крышка | N000-044-880 | - | |
| 31 | Крышка торцовая | N000-044-881 | - | |
| 32 | Упор | N000-044-882 | - | |
| 33 | Пружина | N000-044-883 | - | |
| 34 | Упор | N000-044-884 | - | |
| 35 | Пластина | N000-044-885 | - | |
| 36 | Кольцо стопорное | N000-044-886 | - | |
| 37 | Фиксатор | N000-044-887 | - | |
| 38 | Пластина | N000-044-888 | - | |
| 39 | Защита | N000-044-889 | - | |
| 40 | Боек | N000-044-890 | - | |
| 41 | Пружина | N000-044-891 | - | |
| 42 | Втулка | N000-044-892 | - | |
| 43 | Пружина | N000-044-893 | - | |
| 52 | Штифт D1.6 | N000-044-894 | - | |
| 53 | Штифт D2 | N000-044-895 | - | |
| 54 | Штифт D2.5 | N000-044-896 | - | |
| 55 | Штифт D2.5 | N000-044-897 | - | |
| 56 | Штифт D2.5 | N000-044-898 | - | |
| 57 | Штифт D3 | N000-044-899 | - | |
| 58 | Штифт D3 | N000-044-900 | - | |
| 59 | Рычаг защиты | N000-044-901 | - | |
| 60 | Кольцо уплотнительное | N000-044-902 | - | |
| 61 | Кольцо уплотнительное | N000-044-903 | - | |
| 62 | Кольцо уплотнительное | N000-044-904 | - | |
| 63 | Кольцо уплотнительное | N000-044-905 | - | |
| 64 | Кольцо уплотнительное | N000-044-906 | - | |
| 65 | Кольцо уплотнительное | N000-044-907 | - | |
| 66 | Кольцо уплотнительное | N000-044-908 | - | |
| 67 | Кольцо уплотнительное | N000-044-909 | - | |
| 68 | Кольцо уплотнительное | N000-044-910 | - | |
| 69 | Кольцо уплотнительное | N000-044-911 | - | |
| 70 | Кольцо уплотнительное | N000-044-912 | - | |
| 71 | Кольцо уплотнительное | N000-044-913 | - | |
| 72 | Пластина стопорная | N000-044-914 | - | |
| 73 | Курок в сборе | N000-044-915 | - | |
| 74 | Пластина спусковая | N000-044-916 | - | |
| 75 | Шток курка в сборе | N000-044-917 | - | |
| 76 | Заглушка | N000-044-918 | - | |
| 77 | Втулка | N000-044-919 | - | |
| 78 | Шток | N000-044-920 | - | |
| 79 | Пружина | N000-044-921 | - | |
| 80 | Пружина | N000-044-922 | - | |
| 81 | Уплотнитель | N000-044-923 | - | |
| 82 | Заглушка | N000-044-924 | - | |
| 83 | Шайба D4 | N000-044-925 | - | |
| 84 | ШайбаD5 | N000-044-926 | - | |
| 85 | ГайкаM5 | N000-044-927 | - | |
