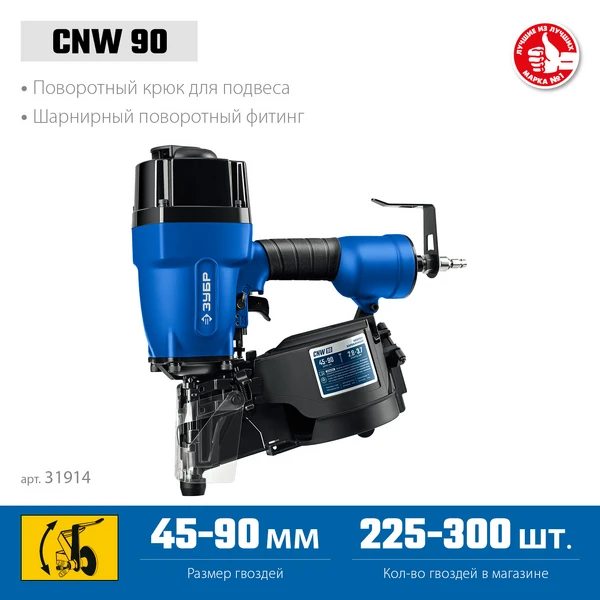

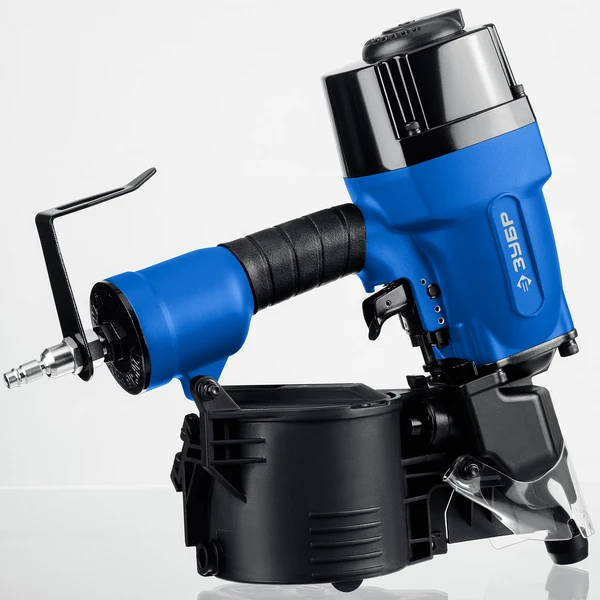

ЗУБР CNW-90, пневматический нейлер для барабанных гвоздей ЗУБР CNW (45-90 мм), Профессионал (31914)
Нейлер пневмоинструмент предназначен для производства паллет (поддонов) и других изделий из дерева, таких как тара, ящики и упаковка с гвоздями длиной 45-90мм барабанного типа.
Преимущества
- Высокая производительность - до 4 ударов в секунду
Использование
Применяется для производства паллет (поддонов) и других изделий, таких как тара, ящики и упаковка.
| Гарантия | 12 |

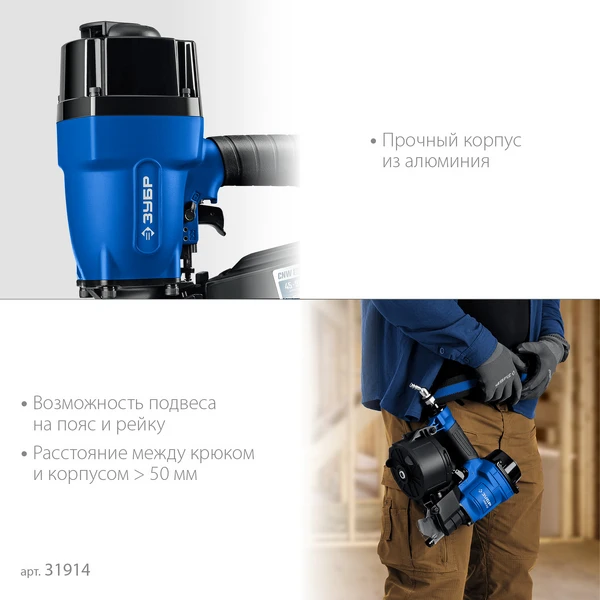

| Материал корпуса | алюминий |
| Режим работы | Одиночный / Автоматический |
| Вес, кг | 4.25 |
| Тип нейлера | пневматический |
| Рабочее давление, Атм | 6-8 |
| Тип упаковки | наклейка цветная |
| Тип и размер гвоздей | CNW(45-90 мм) |
| Расход воздуха, л/удар | 2 |

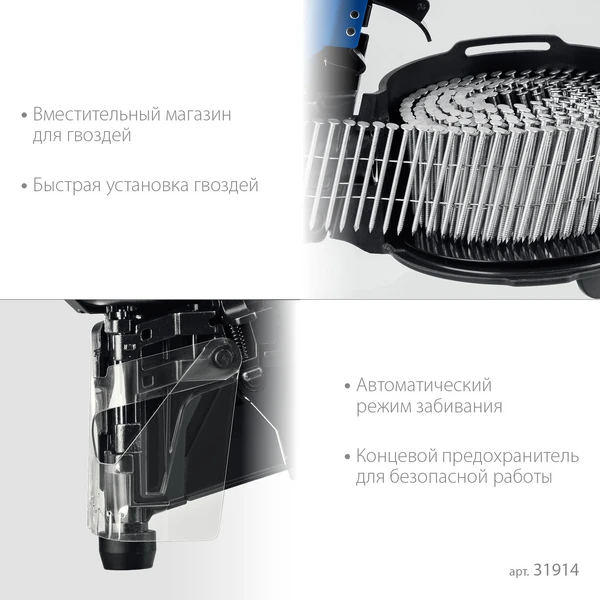

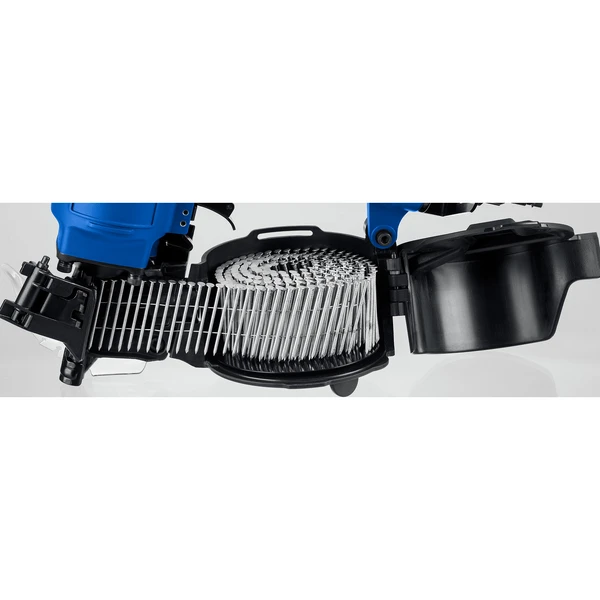

| Количество гвоздей в магазине | 225 |
Схема сборки и запчасти ЗУБР CNW-90, пневматический нейлер для барабанных гвоздей ЗУБР CNW (45-90 мм), Профессионал (31914)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Болт M6х25 Hex | N000-042-690 | - | |
| 2 | Гильза | N000-042-844 | - | |
| 3 | Крышка выхода воздуха | N000-042-845 | - | |
| 4 | Болт M6х35 Hex | N000-042-846 | - | |
| 5 | Шайба пружинная D6 | N000-042-847 | - | |
| 6 | Крышка цилиндра | N000-042-848 | - | |
| 7 | Шайба | N000-042-849 | - | |
| 8 | Пружина сжатия | N000-042-850 | - | |
| 9 | Кольцо уплотнительное 45х2.65 | N000-042-851 | - | |
| 10 | Клапан быстрозажимной | N000-042-852 | - | |
| 11.19 | Кольцо уплотнительное 50х3.55 | N000-042-921 | - | |
| 12 | Втулка уплотнительная | N000-042-853 | - | |
| 13 | Бампер крышки цилиндра | N000-042-854 | - | |
| 14 | Шайба уплотнительная | N000-042-855 | - | |
| 15 | Кольцо уплотнительное 57.6х4.5 | N000-042-856 | - | |
| 16.C | Поршень в сборе | N000-042-857 | - | |
| 17 | Воротник | N000-042-858 | - | |
| 18 | Кольцо уплотнительное 88х3 | N000-042-790 | - | |
| 20 | Цилиндр | N000-042-859 | - | |
| 21 | Шайба цилиндра | N000-042-860 | - | |
| 22 | Прокладка головки цилиндра | N000-042-861 | - | |
| 23 | Корпус пистолета | N000-042-862 | - | |
| 24 | Бампер | N000-042-863 | - | |
| 25 | Кольцо уплотнительное 63х2.65 | N000-042-864 | - | |
| 26 | Носик | N000-042-865 | - | |
| 27 | Шайба-гровер D8 | N000-018-202 | - | |
| 28 | Болт M8х25 Hex | N000-042-866 | - | |
| 29 | Фиксатор для крепления гвоздя | N000-042-867 | - | |
| 30 | Пружина для крепления гвоздя | N000-042-868 | - | |
| 31 | Предохранитель | N000-042-869 | - | |
| 32 | Колпачок носика | N000-042-870 | - | |
| 33 | Пленка защитная на головке пистолета | N000-042-871 | - | |
| 34 | Пробка резиновая | N000-042-872 | - | |
| 35 | Фиксатор 5 | N000-042-873 | - | |
| 36 | Шарик стальной D3 | N000-018-319 | - | |
| 37 | Пружина сжатия | N000-042-874 | - | |
| 38 | Стержень регулировочный | N000-042-875 | - | |
| 39 | Штифт 3х18 | N000-042-876 | - | |
| 40 | Предохранитель | N000-042-877 | - | |
| 41 | Крючок спусковой | N000-042-878 | - | |
| 42 | Штифт 3х32 | N000-042-798 | - | |
| 43 | Блок регулировочный | N000-042-879 | - | |
| 44 | Штифт 2.5х22 | N000-042-880 | - | |
| 45 | Пружина предохранительной рамы | N000-042-881 | - | |
| 46 | Прокладка | N000-042-882 | - | |
| 47 | Рычаг нажимной | N000-042-883 | - | |
| 48 | Винт регулировочный | N000-042-884 | - | |
| 49 | Гайка регулировочная | N000-042-885 | - | |
| 50 | Фиксатор 3 | N000-042-886 | - | |
| 51 | Кольцо уплотнительное 7.2х1.9 | N000-042-887 | - | |
| 52 | Кольцо уплотнительное 9.9х2.4 | N000-042-686 | - | |
| 53 | Штифт для крепления гвоздя | N000-042-888 | - | |
| 54 | Поршень для крепления гвоздя | N000-042-889 | - | |
| 55 | Кольцо уплотнительное 20.4х2.4 | N000-042-757 | - | |
| 56 | Втулка со штифтом | N000-042-890 | - | |
| 57 | Кольцо стопорное | N000-042-891 | - | |
| 58 | Седло пружины поршня | N000-042-892 | - | |
| 59 | Пружина для крепления гвоздей | N000-042-893 | - | |
| 60 | Отбойник поршня | N000-042-894 | - | |
| 61 | Стопор гвоздя | N000-042-895 | - | |
| 62 | Пружина крепления гвоздя | N000-042-896 | - | |
| 63 | Штифт вала | N000-042-897 | - | |
| 64 | Штифт 3х35 | N000-042-898 | - | |
| 65 | Накладка | N000-042-899 | - | |
| 66 | Пружина спускового крючка | N000-042-900 | - | |
| 67 | Штифт 3х12 | N000-042-751 | - | |
| 68 | Крючок спусковой | N000-042-901 | - | |
| 69 | Кольцо уплотнительное 15х2.65 | N000-042-902 | - | |
| 70 | Кольцо уплотнительное 16х1.6 | N000-042-721 | - | |
| 71.C | Клапан в сборе (EV 69-81) | N000-042-903 | - | |
| 72 | Кольцо уплотнительное 6.1х1.8 | N000-042-723 | - | |
| 73 | Кольцо уплотнительное 6.14х1 | N000-042-904 | - | |
| 74 | Корпус клапана | N000-042-905 | - | |
| 75 | Кольцо уплотнительное 9х1.8 | N000-042-725 | - | |
| 76 | Кольцо уплотнительное 2.4х1.6 | N000-042-728 | - | |
| 77 | Пружина переключателя | N000-042-906 | - | |
| 78 | Рычаг поворотный | N000-042-907 | - | |
| 79 | Кольцо уплотнительное 18х2.65 | N000-042-908 | - | |
| 80 | Гнездо поворотное | N000-042-909 | - | |
| 81 | Пружина спускового крючка | N000-042-910 | - | |
| 82 | Накладка рукоятки резиновая | N000-042-911 | - | |
| 83 | Крышка воздухозаборника | N000-042-912 | - | |
| 86 | Крышка пружинная | N000-042-913 | - | |
| 87 | Пластина гвоздевая | N000-042-914 | - | |
| 88.89.94 | Узел крепления гвоздя | N000-042-922 | - | |
| 90 | Болт M6 Hex | N000-042-769 | - | |
| 91 | Вал | N000-042-915 | - | |
| 92 | Пружина | N000-042-916 | - | |
| 93 | Винт | N000-042-917 | - | |
| 95 | Кольцо уплотнительное 50х1.8 | N000-042-918 | - | |
| 96 | Штифт стопорный крышки | N000-042-919 | - | |
| 97 | Пружина для крепления гвоздя | N000-042-920 | - | |
