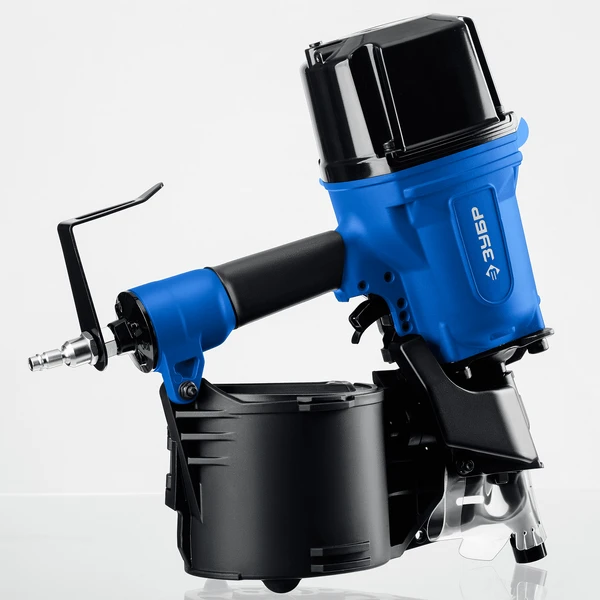

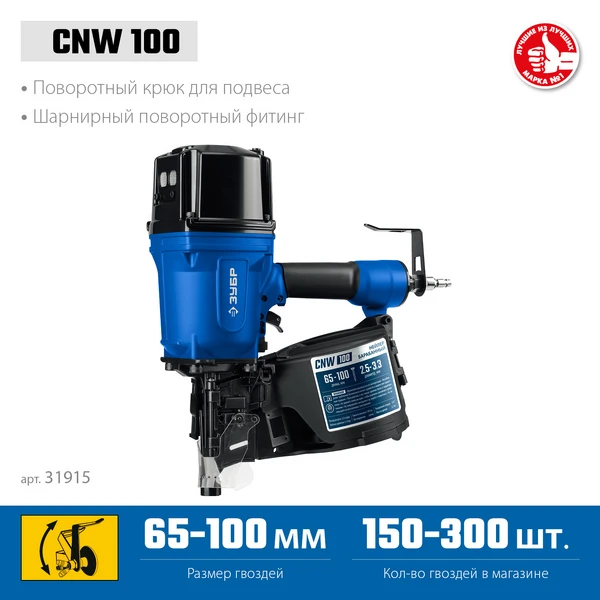

ЗУБР CNW-100, пневматический нейлер для барабанных гвоздей ЗУБР CNW (65-100 мм), Профессионал (31915)
Нейлер пневмоинструмент предназначен для производства паллет (поддонов) и других изделий из дерева, таких как тара, ящики и упаковка с гвоздями длиной 65-100мм барабанного типа.
Преимущества
- Высокая производительность - до 4 ударов в секунду
Использование
Применяется для производства паллет (поддонов) и других изделий, таких как тара, ящики и упаковка.
| Гарантия | 12 |

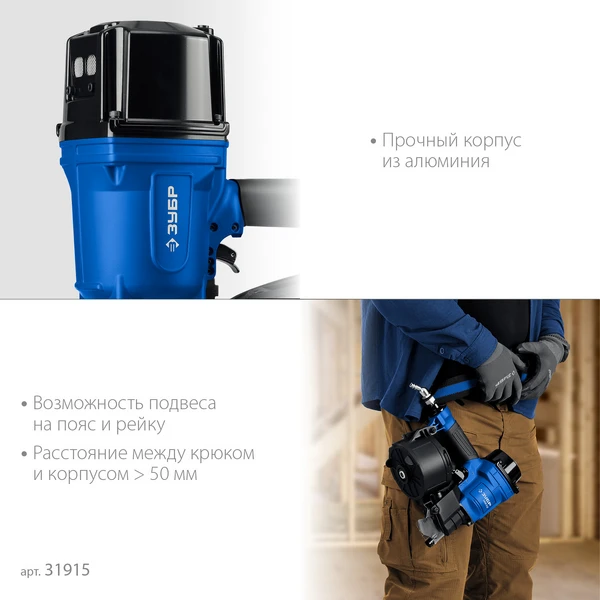

| Материал корпуса | алюминий |

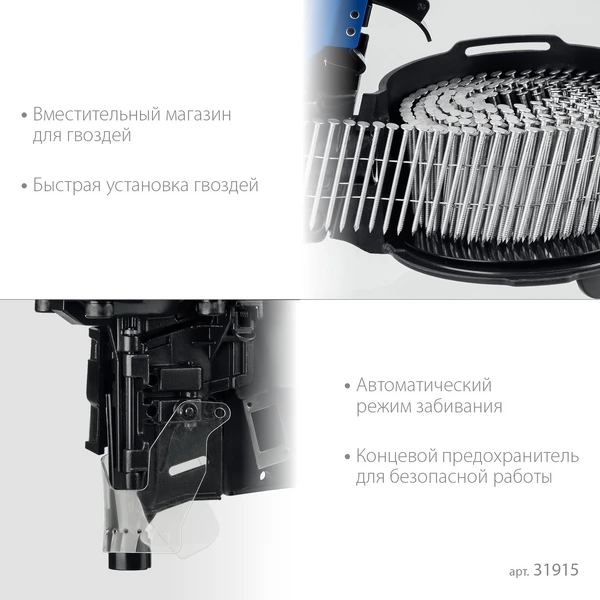

| Режим работы | автоматический |
| Вес, кг | 5.3 |
| Тип нейлера | пневматический |
| Рабочее давление, Атм | 6-8 |
| Тип упаковки | наклейка цветная |
| Тип и размер гвоздей | CNW(65-100 мм) |

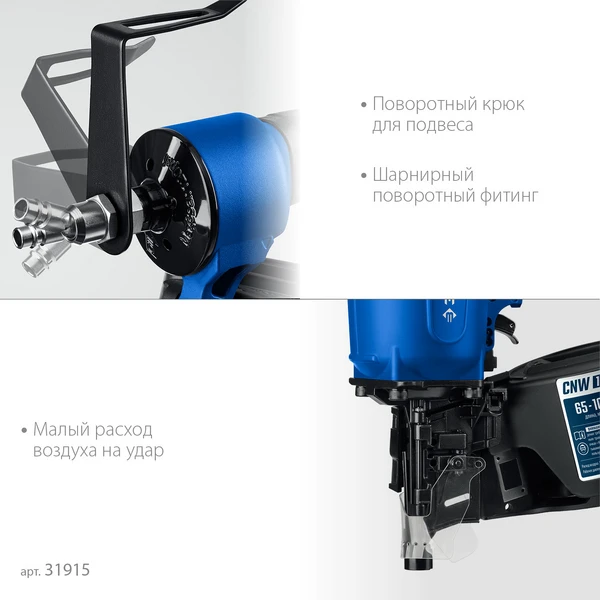

| Расход воздуха, л/удар | 3.2 |

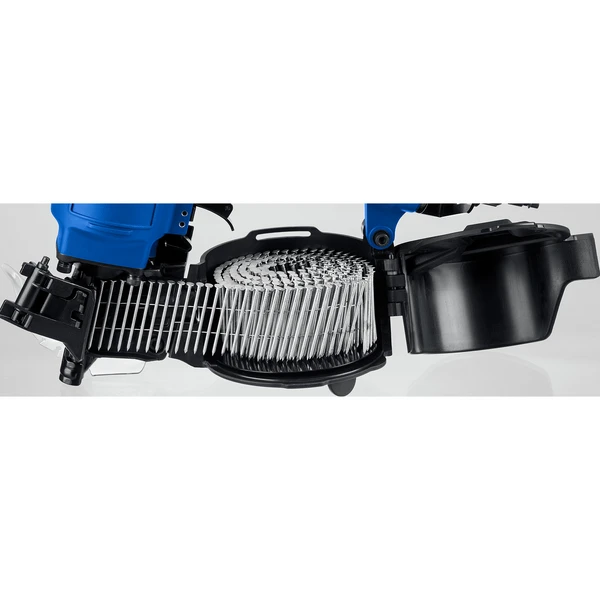

| Количество гвоздей в магазине | 150-300 |
Схема сборки и запчасти ЗУБР CNW-100, пневматический нейлер для барабанных гвоздей ЗУБР CNW (65-100 мм), Профессионал (31915)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Болт M5х10 Hex | N000-042-923 | - | |
| 2 | Пластина глушителя решетчатая | N000-042-924 | - | |
| 3 | Крышка цилиндра | N000-042-925 | - | |
| 4 | Заглушка крышки цилиндра | N000-042-926 | - | |
| 5 | Сетка глушителя | N000-042-927 | - | |
| 6 | Болт M6х35 Hex | N000-042-846 | - | |
| 7 | Скоба предохранительная | N000-042-928 | - | |
| 8 | Прокладка головки цилиндра | N000-042-929 | - | |
| 9 | Седло пружины | N000-042-930 | - | |
| 10 | Пружина сжатия | N000-042-931 | - | |
| 11 | Кольцо уплотнительное 56.8х3 | N000-042-932 | - | |
| 12 | Прокладка клапана | N000-042-933 | - | |
| 13 | Клапан | N000-042-934 | - | |
| 14 | Кольцо уплотнительное 55х3.55 | N000-042-935 | - | |
| 15 | Уплотнение цилиндра | N000-042-936 | - | |
| 16 | Кольцо уплотнительное 55.5х5.7 | N000-042-937 | - | |
| 17 | Поршень в сборе | N000-042-938 | - | |
| 18 | Цилиндр | N000-042-939 | - | |
| 19 | Кольцо уплотнительное 69.5х3.2 | N000-042-940 | - | |
| 20 | Уплотнитель цилиндра | N000-042-941 | - | |
| 21 | Кольцо уплотнительное 108.2х3.55 | N000-042-942 | - | |
| 22 | Кольцо уплотнительное 70х5.7 | N000-042-943 | - | |
| 23 | Корпус пистолета | N000-042-944 | - | |
| 24 | Накладка рукоятки резиновая | N000-042-945 | - | |
| 27 | Штифт 3х32 | N000-042-798 | - | |
| 28 | Кольцо уплотнительное 51х2.65 | N000-042-698 | - | |
| 29 | Крышка воздухозаборника | N000-042-946 | - | |
| 30 | Болт M6 Hex | N000-042-769 | - | |
| 31 | Кольцо уплотнительное 14.5х1.8 | N000-042-719 | - | |
| 32 | Седло клапана | N000-042-947 | - | |
| 33 | Кольцо уплотнительное 16х1.6 | N000-042-721 | - | |
| 34 | Втулка клапана | N000-042-948 | - | |
| 35 | Кольцо уплотнительное 6.1х1.8 | N000-042-723 | - | |
| 36 | Кольцо уплотнительное 6.4х2 | N000-042-724 | - | |
| 37 | Кольцо уплотнительное 9х1.8 | N000-042-725 | - | |
| 38 | Пружина спусковая | N000-042-949 | - | |
| 39 | Рычаг спусковой | N000-042-950 | - | |
| 40 | Кольцо уплотнительное 2.4х1.6 | N000-042-728 | - | |
| 41 | Кольцо уплотнительное 20х1.8 | N000-042-806 | - | |
| 42 | Седло спускового крючка | N000-042-951 | - | |
| 45 | Предохранитель | N000-042-952 | - | |
| 46 | Штифт 3х16 | N000-042-733 | - | |
| 47 | Крючок спусковой | N000-042-953 | - | |
| 48 | Скоба курка | N000-042-954 | - | |
| 49 | Бампер | N000-042-955 | - | |
| 50 | Кольцо уплотнительное 74.4х3.1 | N000-042-708 | - | |
| 51 | Кольцо уплотнительное 7х2 | N000-042-956 | - | |
| 52 | Носик | N000-042-957 | - | |
| 53 | Болт M10х30 Hex | N000-042-958 | - | |
| 54 | Вал | N000-042-959 | - | |
| 55 | Пружина | N000-042-960 | - | |
| 56 | Защита | N000-042-961 | - | |
| 57 | Держатель | N000-042-962 | - | |
| 58 | Штифт направляющий | N000-042-963 | - | |
| 59 | Кольцо уплотнительное 9.9х2.4 | N000-042-686 | - | |
| 60 | Поршень | N000-042-964 | - | |
| 61 | Кольцо уплотнительное 20.4х2.4 | N000-042-757 | - | |
| 62 | Пружина для крепления гвоздя | N000-042-965 | - | |
| 63 | Отбойник поршня | N000-042-966 | - | |
| 64 | Седло пружины поршня | N000-042-967 | - | |
| 65 | Кольцо стопорное | N000-042-968 | - | |
| 66 | Болт M6х40 Hex | N000-042-815 | - | |
| 67 | Фиксатор вала активной крышки | N000-042-969 | - | |
| 68 | Штифт спускового крючка | N000-042-970 | - | |
| 69 | Крючок спусковой | N000-042-971 | - | |
| 70 | Пружина | N000-042-972 | - | |
| 71 | Фиксатор 4 | N000-042-973 | - | |
| 72 | Шайба D5 | N000-042-974 | - | |
| 73 | Штифт | N000-042-975 | - | |
| 74 | Штифт спускового крючка | N000-042-976 | - | |
| 75 | Штифт для крепления защитной пленки | N000-042-977 | - | |
| 76 | Стопор гвоздя | N000-042-978 | - | |
| 77 | Пружина стопора | N000-042-979 | - | |
| 78 | Накладка | N000-042-980 | - | |
| 79 | Штифт для крепления защитной пленки | N000-042-981 | - | |
| 80 | Крышка гвоздодера | N000-042-982 | - | |
| 82 | Крючок | N000-042-983 | - | |
| 83 | Пружина | N000-042-984 | - | |
| 84 | Лоток для подачи гвоздей | N000-042-985 | - | |
| 85 | Седло для регулировки длины гвоздя | N000-042-986 | - | |
| 86 | Держатель для гвоздей | N000-042-987 | - | |
| 87 | Накладка резиновая | N000-042-988 | - | |
| 88 | Штифт для гвоздей | N000-042-989 | - | |
| 89 | Шайба D6 | N000-042-842 | - | |
| 90 | Колпачок носика | N000-042-990 | - | |
| 91 | Колпачок уплотнительный | N000-042-991 | - | |
| 92 | Пружина защитной рамки | N000-042-992 | - | |
| 93 | Рамка защитная | N000-042-993 | - | |
