ЗУБР 500 Вт, электрические листовые ножницы, кейс, Профессионал, (ЗНЛ-500)
Мощный инструмент для резки листового металла. Качественный рез материала толщиной до 2.5 мм, без заусенцев и рваных краев, с возможностью фигурной резки с малым радиусом
Преимущества
- Возможность резать листовой металл толщиной до 2.5 мм
- Позволяет производить фигурную резку с радиусом до 40 мм
- Удобный хват для большего комфорта и лучшего качества работы
- Отличный обзор линии реза
- Высокая скорость резки благодаря мощному двигателю и специальному механизму
- Защитный козырек защищает руки и предотвращает травмы от стружки

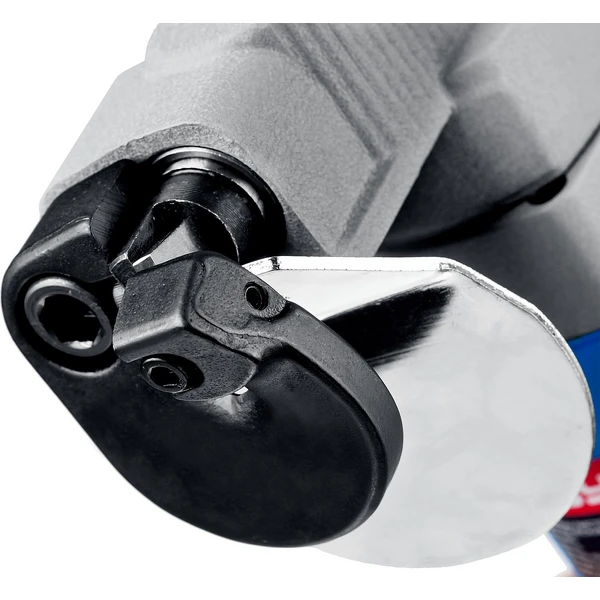

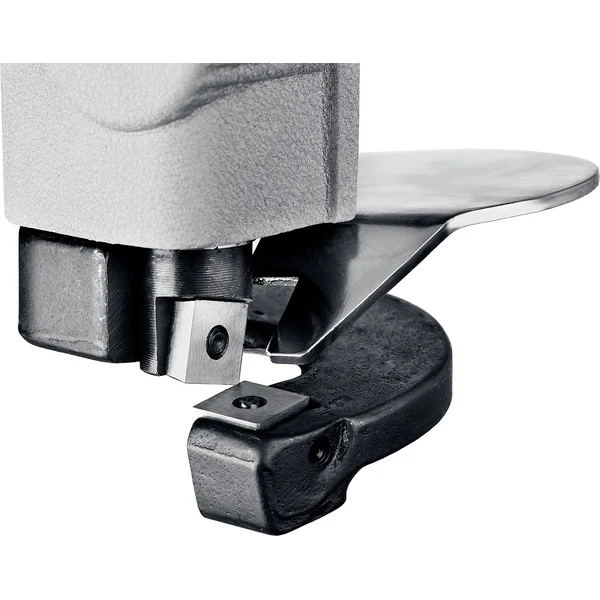

- Ножи с 4-мя режущими гранями
- Быстрая система смены ножей для большей производительности

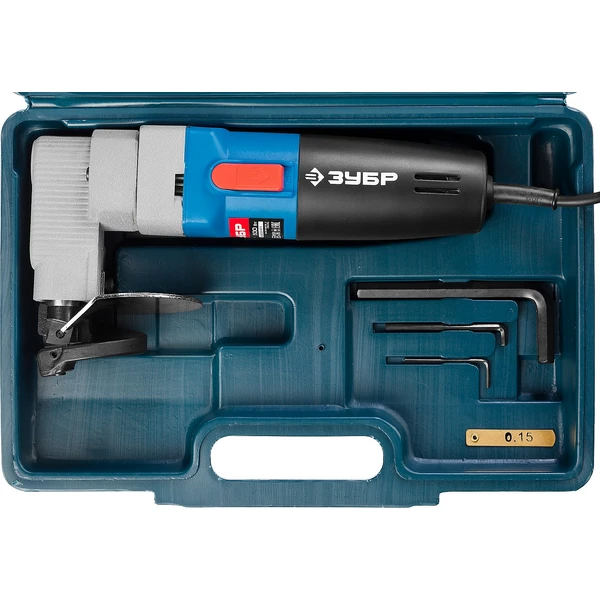

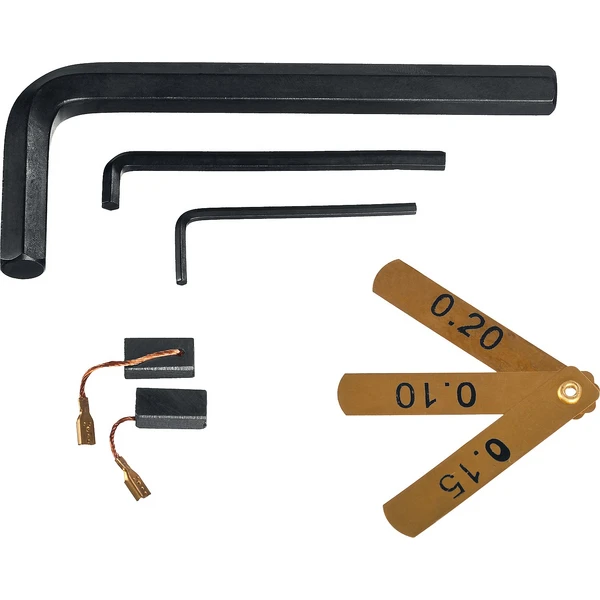

- Набор щупов в комплекте для настройки механизма под толщину разрезаемого металла

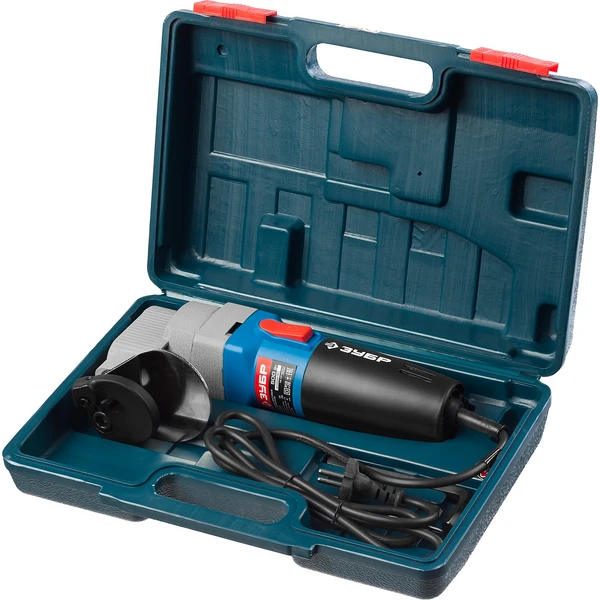

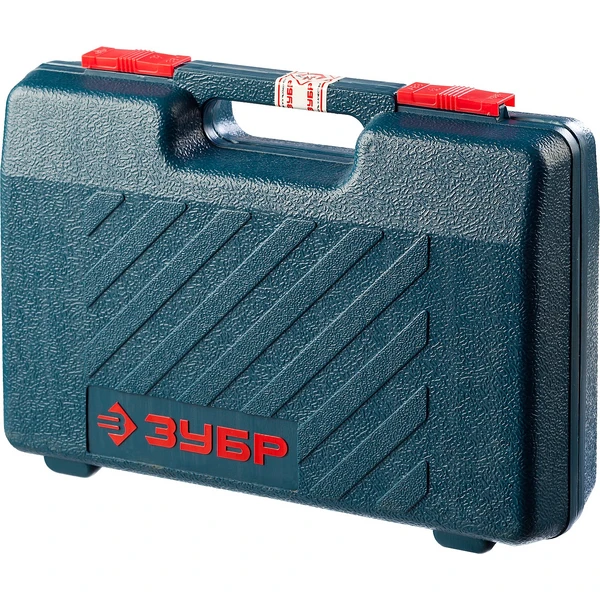

- Удобный пластиковый кейс для хранения и переноски
Использование
Для резки (в т.ч. фигурной) листов металла толщиной до 2,5 мм
| Габариты, см | 36x9.5x25 |
| Масса изделия, кг | 2.4 |
| Масса в упаковке, кг | 3.5 |
| Гарантия | 60 |
| Напряжение питания, В/Гц | 230 /50 |
| Мощность, Вт | 500 |
| Длина кабеля, м | 1.5 |
| Кейс | есть |
| Тип ножниц | листовые |
| Частота хода, об/мин | 1800 |
| Макс. толщина материала, мм | 2.5 |
| Мин. радиус резания, мм | 40 |
| Сменные ножи | есть |
| Тип упаковки | бокс пластиковый |

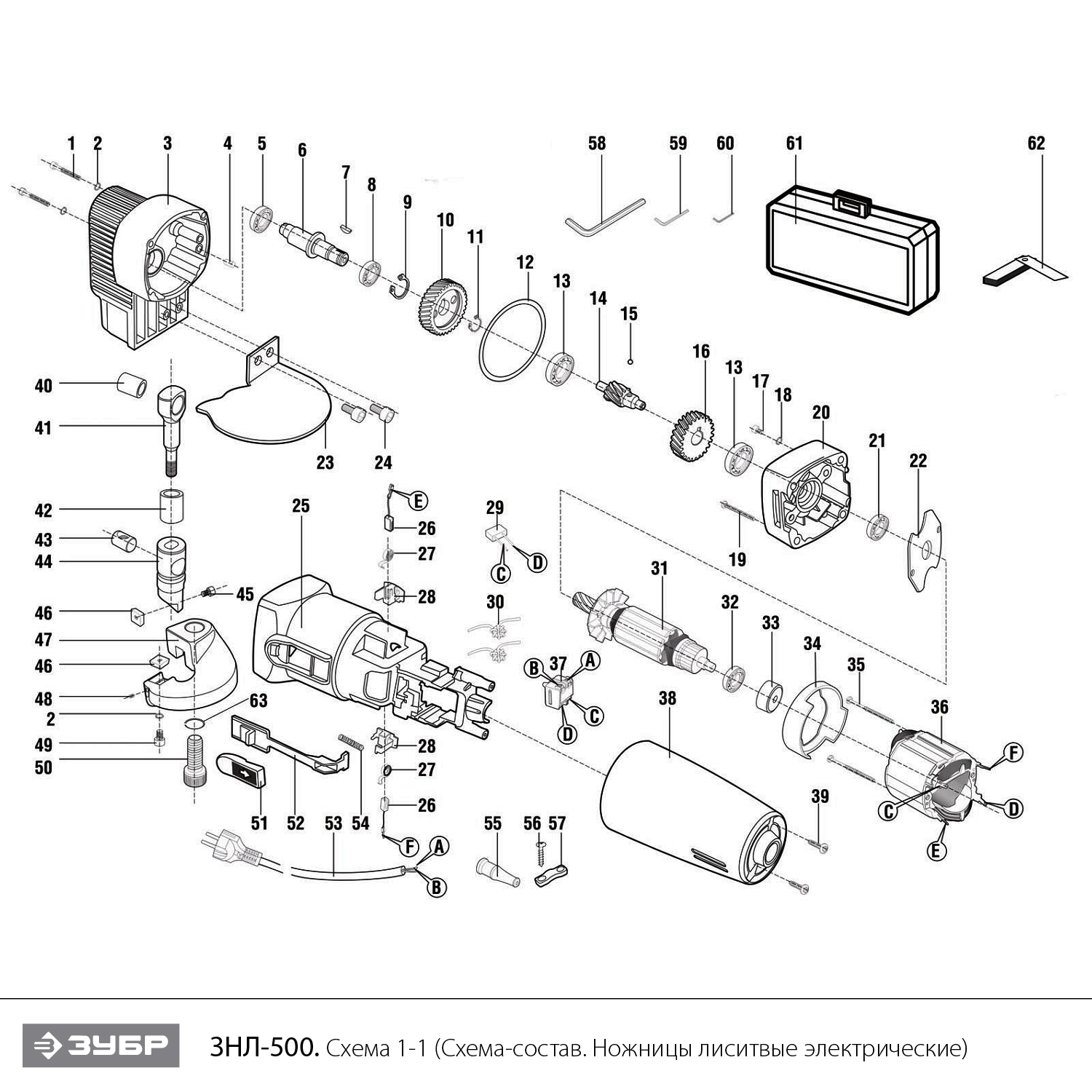

Схема сборки и запчасти ЗУБР 500 Вт, электрические листовые ножницы, кейс, Профессионал, (ЗНЛ-500)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Винт M5х40 Н4 | UM01-000-169 | - | |
| 2 | Шайба-гровер D5 | UM04-001-003 | 103.05 | |
| 3 | Корпус редуктора | U364-500-003 | 309.15 | |
| 4 | Штифт | U364-500-004 | 103.05 | |
| 5 | Подшипник шариковый 609 (24х9х7) Uragan | U009-609-RS0 | 206.1 | |
| 6 | Вал L53 | U364-500-006 | 216.17 | |
| 7 | Шпонка | U364-500-007 | 104.04 | |
| 8 | U009-600-0RS | 330.31 | | |
| 9 | Кольцо стопорное сжимное D27 | UM06-002-020 | 138.71 | |
| 10 | Шестерня | U364-500-010 | 309.15 | |
| 11 | Кольцо разжимное D8 #F | UM06-001-002 | 103.05 | |
| 12 | Прокладка редуктора паронитовая | U364-500-012 | 162.96 | |
| 13 | Подшипник шариковый 625-2RS (16х5х5) | U009-625-RS0 | 103.05 | |
| 14 | Промвал | U364-500-014 | 515.25 | |
| 15 | Шарик стальной D3 | U261-122-013 | 104.04 | |
| 16 | Шестерня промвала | U364-500-016 | 206.1 | |
| 17 | Винт M4x10 | UM01-000-012 | 103.05 | |
| 18 | Шайба-гровер D4 | UM04-001-002 | 103.05 | |
| 19 | Саморез 4х30 PH2 | UM02-000-129 | - | |
| 20 | Промщит | U364-500-020 | 412.2 | |
| 21 | Подшипник шариковый 608-2RS (22х8х7) CNBALL | U009-608-RS0 | 330.31 | |
| 22 | Фиксатор подшипника | U364-500-022 | 103.05 | |
| 23 | Защита | U364-500-023 | 232.63 | |
| 24 | Винт M5x17 H4 (цилиндр) #F | UM01-000-100 | 104.04 | |
| 25 | Корпус двигателя | U364-500-025 | 309.15 | |
| 26 | Щетка графитовая (пара) 5х8х15 | U364-500-026-W | 146.11 | |
| 27 | Пружина щеткодержателя D11xL19xh2.5 | U364-500-027 | 103.05 | |
| 28 | Щеткодержатель | U364-500-028 | 101.03 | |
| 29 | Конденсатор | U364-500-029 | - | |
| 30 | Катушка индукторная #Fu | U352-110-057 | 103.05 | |
| 31 | Ротор | U364-500-031 | 1 300.43 | |
| 32 | Подшипник шариковый 607 RS (19х7х6) | U009-607-RS0 | 309.15 | |
| 33 | Втулка подшипника 607 резиновая | U364-500-033 | 103.05 | |
| 34 | Защита статора | U364-500-034 | 103.05 | |
| 35 | Саморез 4x58 РН2 #F | UM02-000-086 | 103.05 | |
| 36 | Статор | U364-500-036 | 618.31 | |
| 37 | Выключатель FA334 FA2-5/2W1 5(5)A ~250V 5E4 | U253-950-055 | 309.15 | |
| 38 | Крышка корпуса статора | U364-500-038 | 206.1 | |
| 39 | Саморез 4x17 РН2 | UM02-000-026 | 103.05 | |
| 40 | Подшипник игольчатый (15х12х16) открытый | U010-121-615 | 252.21 | |
| 41 | Шток М8 | U364-500-041 | 332.17 | |
| 42 | Втулка D24хd20х44 | U364-500-042 | 206.1 | |
| 43 | Гайка-палец М8 | U364-500-043 | 346.02 | |
| 44 | Основа ножа | U364-500-044 | 309.15 | |
| 45 | Винт M5х15 H4 | UM01-000-160 | 103.05 | |
| 46 | Нож 13.65х13.95х5мм (пара) | U364-500-046 | 531.43 | |
| 47 | Улитка | U364-500-047 | 618.31 | |
| 48 | Винт M5х8 H2.5 установочный | UM01-003-002 | - | |
| 49 | Винт M5x19 H4 (цилиндр) #F | UM01-000-039 | 103.05 | |
| 50 | Винт M12х42 Н10 (цилиндр) | UM01-000-190 | 103.05 | |
| 51 | Кнопка выключателя | U364-500-051 | 206.1 | |
| 52 | Тяга выключателя | U364-500-052 | 206.1 | |
| 53 | Шнур сетевой резиновый 2х0.75мм 2м | U099-004-005 | 206.1 | |
| 54 | Пружина | U364-500-054 | 103.05 | |
| 55 | Воротник шнура | U098-001-001 | 103.05 | |
| 56 | Саморез 4x18 PH2 | UM02-000-027 | 103.05 | |
| 57 | Прижим шнура | U364-500-057 | - | |
| 63 | Шайба-гровер D12 | UM04-001-007 | - | |
