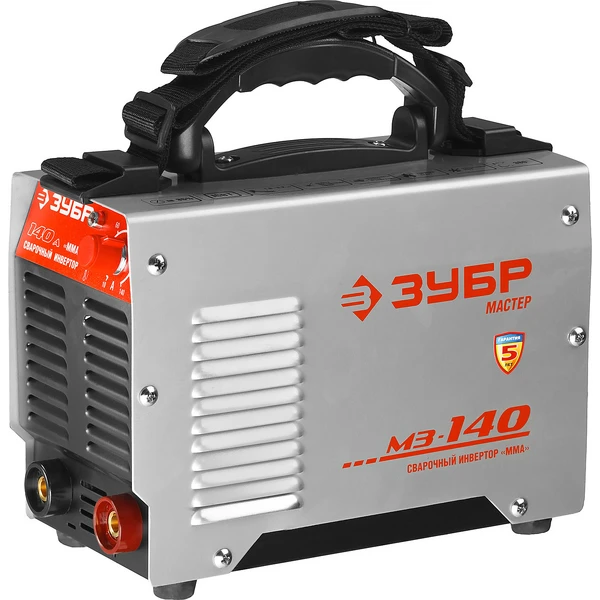

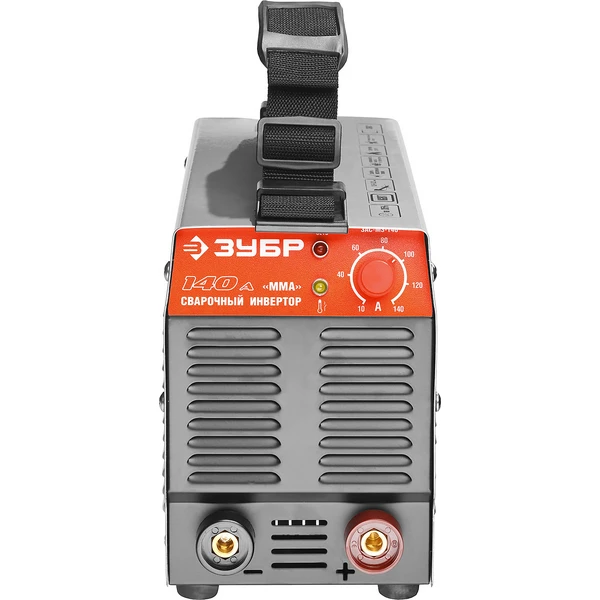

ЗУБР ММА, 140 А, MMA, сварочный аппарат инверторный, макс. электрод Ø 4.0 мм (ЗАС-М3-140)
Компактный и надежный сварочный аппарат предназначен для ручной электродуговой сварки с применением плавких электродов (ММА). Электронные компоненты и микропроцессорное управление сварочным током обеспечивают малые вес и габариты, стабильность характеристик и оперативное подстраивание к любым условиям процесса сварки: реализация защит, облегчение зажигания дуги, возможность сварки различных материалов различными электродами и т.д. ЗУБР - передовые технологии у Вас на службе
Преимущества
- Сварочный инвертор по технологии IGBT:
- плавная регулировка сварочного тока в широком диапазоне
- малое потребление электроэнергии, высокий КПД
- простота работы и высокое качество сварного шва
- сварка различных металлов
- меньшее количество силовых элементов (при той же мощности) и, соответственно, выше надежность и меньше вес и размеры по сравнению с технологией MOSFET - Система защиты от перегрузки и перегрева
- Функция ″Горячий старт″ облегчает поджиг дуги, форсируя стартовый ток
- Функция «Форсаж дуги» увеличивает силу тока на очень короткий промежуток времени, снижая вероятность залипания электрода
- Качественные компоненты позволяют работать дольше, проще и качественнее
- Сварка постоянным током обеспечивает лучшее качество сварочного шва по сравнению со сваркой переменным током
- Устойчивая работа при колебаниях сетевого напряжения до 160 В
- Защита от пыли (покрытие платы специальным высокотемпературным лаком)
- Принудительное охлаждение гарантируют увеличенную производительность
- Меньшие вес и габариты по сравнению с трансформаторными сварочными аппаратами увеличивают мобильность и позволяют работать в труднодоступных местах

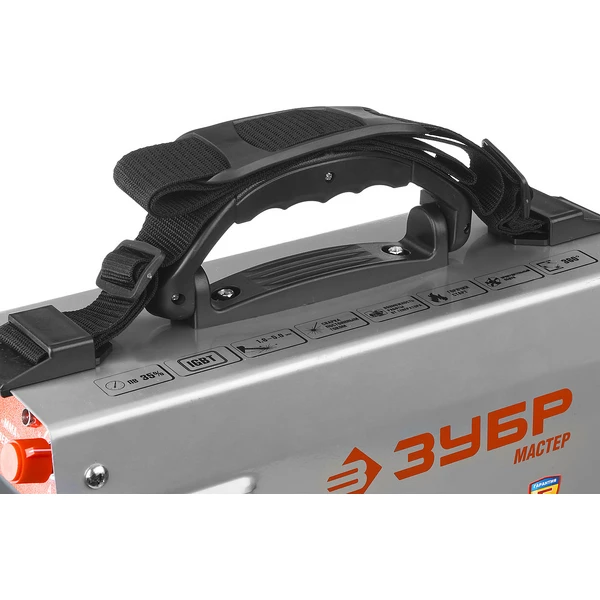

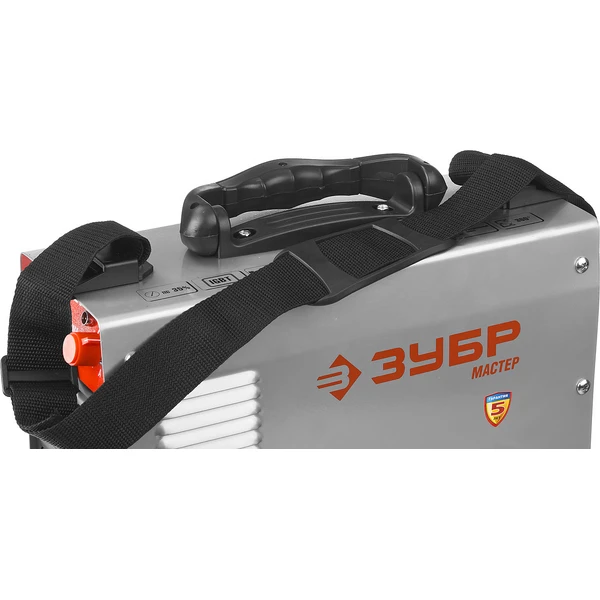

- Ремень для переноски в комплекте
- Возможность работы от генератора
Использование
Аппарат сварочный инверторный постоянного тока предназначен для производства сварочных работ методом ручной электродуговой сварки с применением плавких электродов. Аппарат может применяться для сварки различных видов стали
| Габариты, см | 34x25x31 |
| Масса изделия, кг | 5.9 |
| Масса в упаковке, кг | 6.7 |
| Гарантия | 60 |
| Дисплей | нет |
| Тип | инвертор |
| Степень защиты | IP21 |
| Тип сварки | ММА |
| Мощность, кВА | 5.6 |
| Род сварочного тока | постоянный |
| Сварочный ток, А | 10-140 |
| Диаметр электродов, мм | 1.6-3,2 |
| Напряжение холостого хода, В | 78 |
| Рабочее напряжение, В | 25.6 |
| Пв, % | 35 |
| Защита от перегрева и перегрузки | есть |
| Класс электробезопасности | I |
| Номинальное напряжение, В/Гц | 230 /50 |
| Тип транзистора | IGBT |
| Макс. потребляемый ток, А | 25.5 |
| Кпд, % | 85 |
| Форсаж дуги | есть |
| Горячий старт | есть |
| Защита от прилипания электрода | нет |
| Диапазон напряжений сети, В | 160-230 |
| Тип упаковки | коробка картонная |

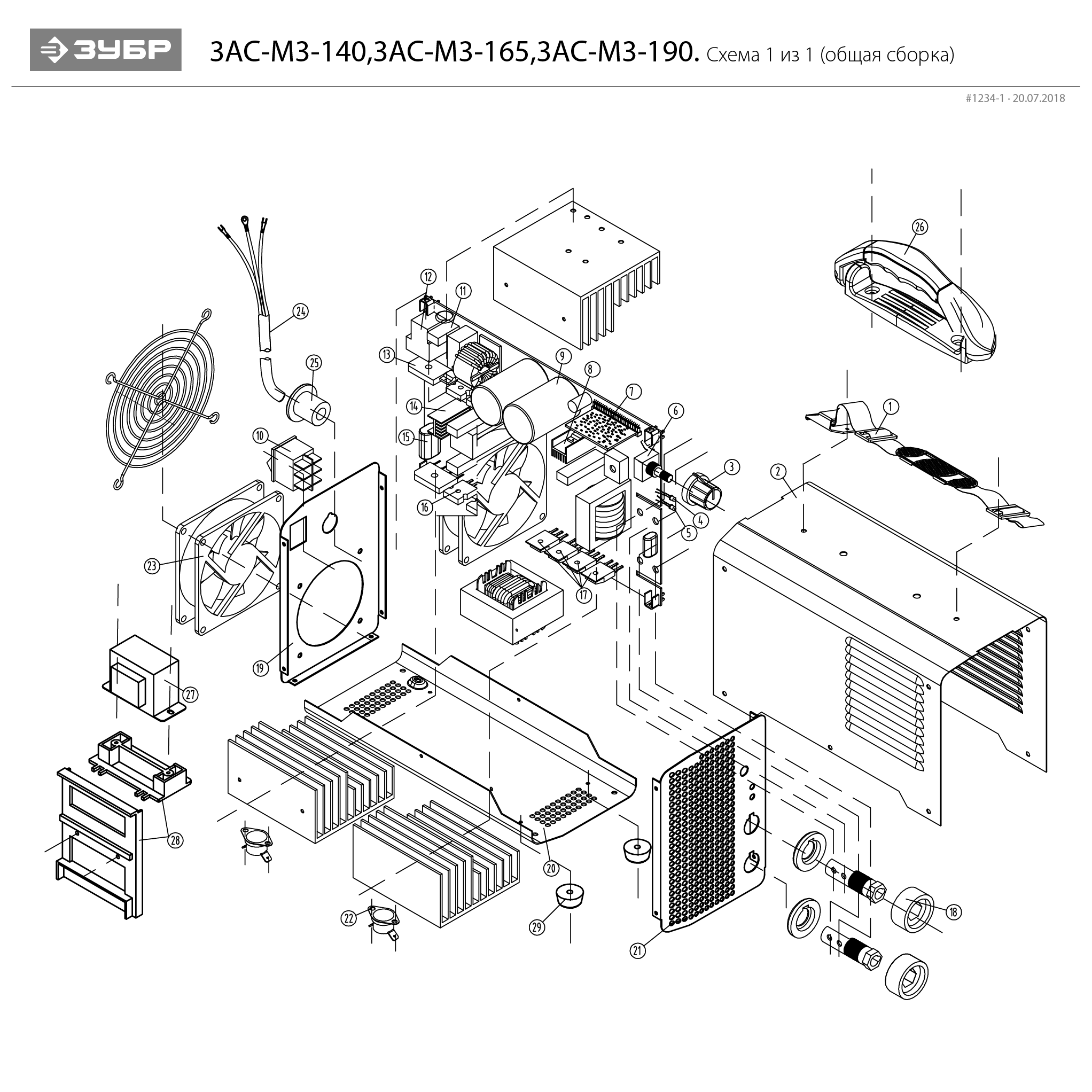

Схема сборки и запчасти ЗУБР ММА, 140 А, MMA, сварочный аппарат инверторный, макс. электрод Ø 4.0 мм (ЗАС-М3-140)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Ремень плечевой | N000-002-262 | - | |
| 2 | Корпус | N000-002-147 | - | |
| 3 | Рукоятка потенциометра | N000-002-107 | 100 | |
| 4 | Светодиод зеленый | N000-002-149 | - | |
| 5 | Светодиод желтый | N000-002-150 | - | |
| 6 | Резистор переменный | V000-000-202 | 164.84 | |
| 7 | Плата управления ШИМ | N000-002-152 | - | |
| 8 | Регулятор напряжения | V000-000-179 | - | |
| 9 | Конденсатор | V000-000-180 | - | |
| 10 | Выключатель 16A ~250В | U541-190-004 | 1 095.46 | |
| 11 | Резистор | V000-000-182 | - | |
| 12 | Реле | V000-000-183 | - | |
| 13 | Мост диодный | V000-000-184 | - | |
| 14 | Диод | V000-000-185 | - | |
| 15 | Конденсатор | V000-000-186 | - | |
| 16 | Транзистор | V000-000-187 | 758.4 | |
| 17 | Диод Шоттки | V000-000-188 | 335.57 | |

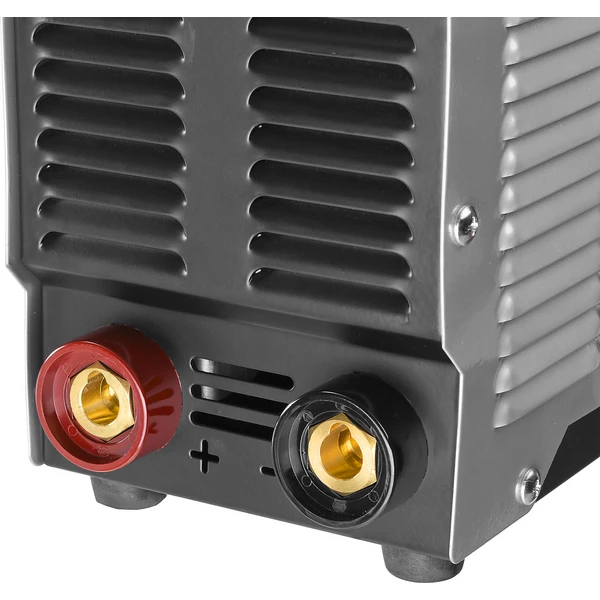

| 18 | Розетка сварочного кабеля (+) | N000-002-221 | - | |
| 19 | Решётка вентилятора | N000-002-222 | - | |
| 20 | Основание | N000-002-165 | - | |
| 21 | Розетка сварочного кабеля | U541-190-008 | 505.15 | |
| 22 | Термозащита | V000-000-214 | - | |
| 22 | Термозащита | V000-000-214-2 | - | |

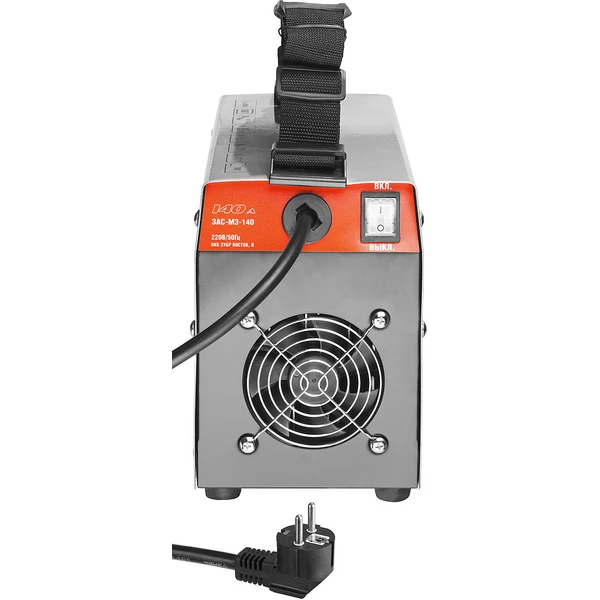

| 23 | Вентилятор WX9225 DC12V | N000-002-226 | 257.6 | |
| 24 | Шнур сетевой Rubber 3х2.5мм2 2м | U099-004-020 | - | |
| 25 | Фиксатор шнура | U540-180-020 | - | |
| 26 | Ручка | N000-002-258 | - | |
| 27 | Трансформатор 220/25В 0.65А 50Гц | V000-000-215 | - | |
| 28 | Основание трансформатора | N000-002-231 | - | |
| 29 | Опора резиновая | U529-900-082 | 101.03 | |

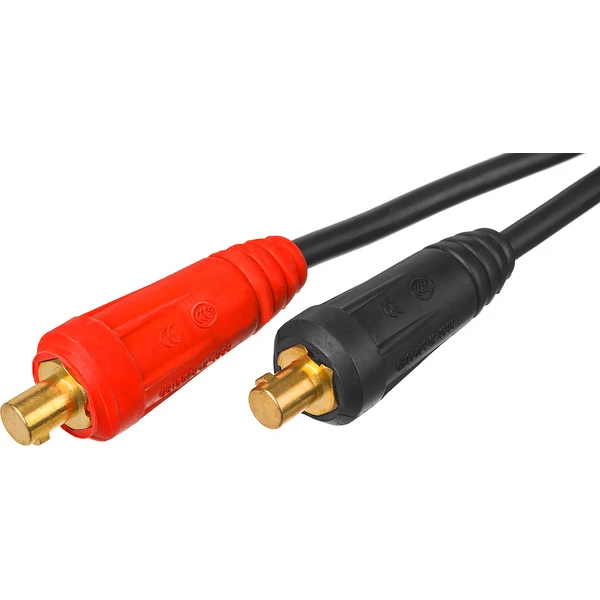

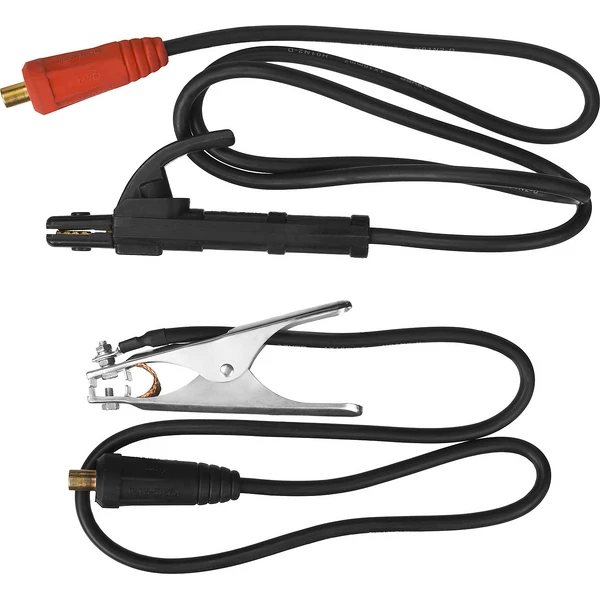

| 30 | Кабель сварочный с держателем электрода | U541-190-001 | 1 212.37 | |
| 31 | Кабель заземления с зажимом | U541-190-003 | 1 212.37 | |

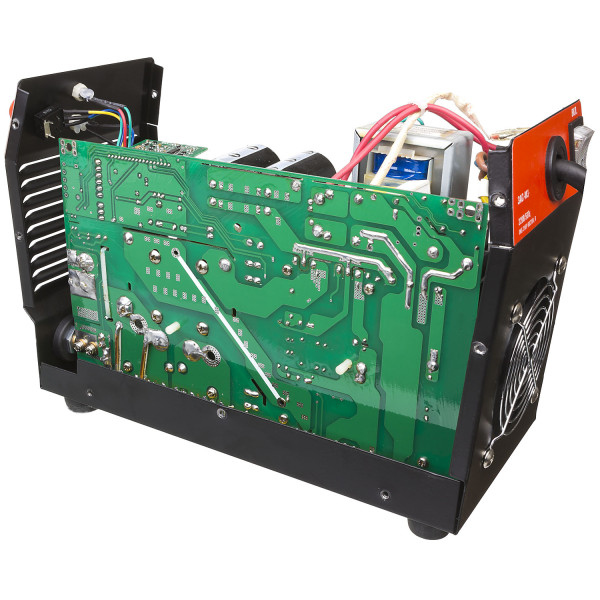

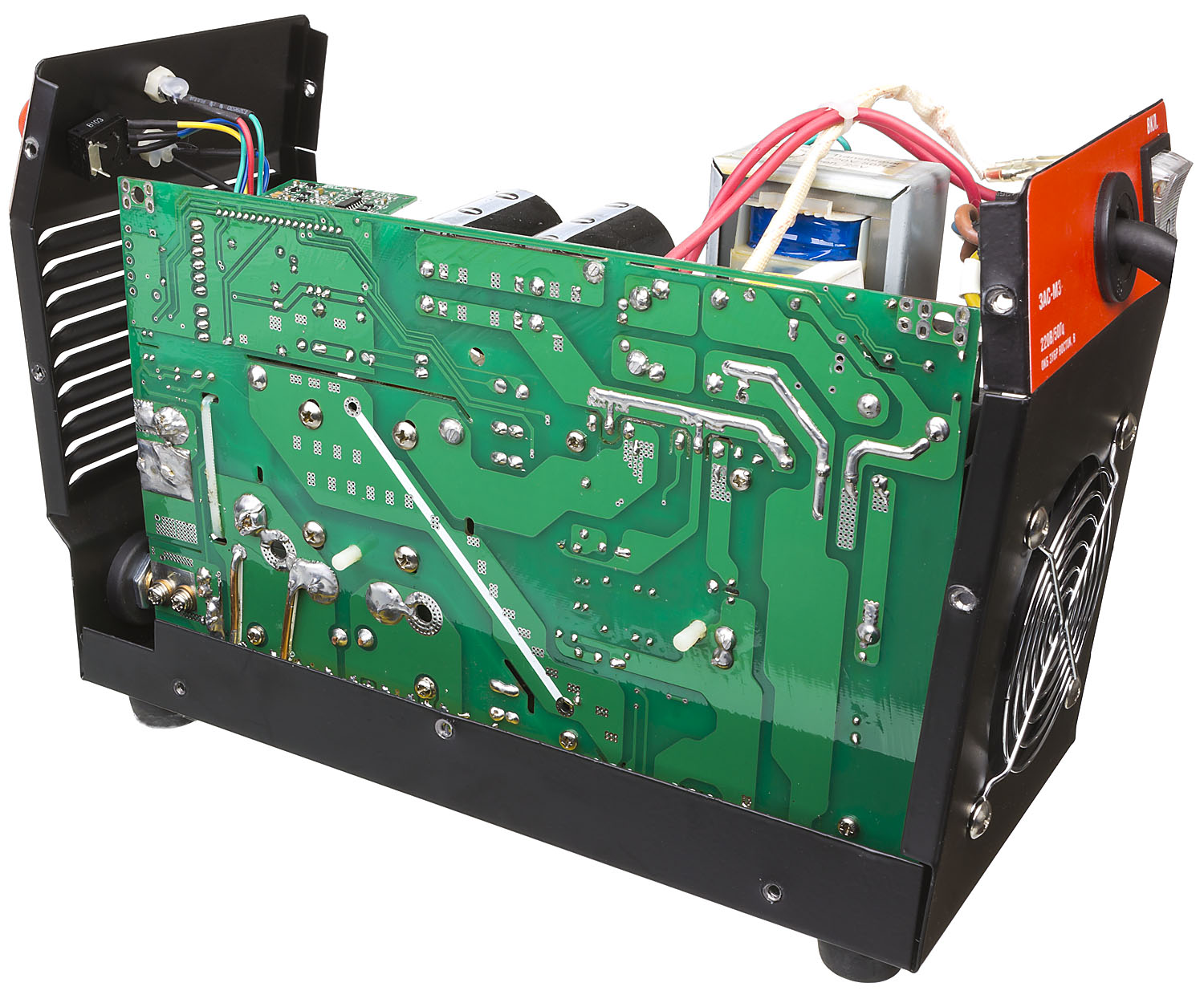

| 32 | Плата в сборе MMA140001 VER2.4 | N000-014-421 | 10 103.09 | |
| 33 | Радиатор охлаждения | N000-014-420 | - | |
