Аппарат аргонодуговой сварки SAGGIO TIG 300 DC Pulse Digital

Аппарат аргонодуговой сварки FOXWELD SAGGIO TIG 300 DC PULSE DIGITAL — современная инверторная аргонодуговая установка с полностью цифровым управлением, позволяющая работать на постоянном токе (сварка сталей, меди, титана и пр.). SAGGIO…

КПД (%) / Коэффициент мощности
85 / 0,7
Напряжение питающей сети, В
400
Частота режима пульсации, Гц
0,5-500
Диаметр электрода MMA, мм
2,0 - 6,0
Вес источника питания, кг
18
Все характеристики

Характеристики FOXWELD 6134

Основные характеристики

Время импульса, %
10-90
Диапазон сварочного тока (MMA), А
20-300
Диапазон сварочного тока (TIG), А
10-300
Диапазон сварочного тока, А
10-300 (TIG) / 20-300 (MMA)
Заварка кратера, с
0-25
КПД (%) / Коэффициент мощности
85 / 0,7
Класс изоляции / защиты
F / IP21S
Номинальный входной ток, А
18,5
Поджиг дуги
осциллятор
Продолжительность включения (ПВ), %
60
Продувка перед сваркой, с
0-5
Продувка после сварки, с
0-60
Режимы управления циклом сварки
2Т/4T
Род тока
DC
Установка тока паузы, %
20-90
Функция Arc-force
0-100
Частота режима пульсации, Гц
0,5-500
Класс
профессиональный
Серия
SAGGIO
Степень защиты
IP21S
Процесс сварки
TIG DC
Сварочный ток MMA, А
20 - 300
Сварочный ток TIG, А
10 - 300
Доп. процессы сварки
MMA
Диаметр электрода MMA, мм
2,0 - 6,0
Вес источника питания, кг
18
Напряжение питающей сети, В
400
Напряжение холостого хода, В
68
ПВ при максимальном токе TIG, %
60
Температура эксплуатации, °C
от -10 до 40
Ø вольфрамового электрода, мм
1,0 - 3,2
ПВ при максимальном токе ММА, %
60
Ссылка на реестр сертификатов
https://pub.fsa.gov.ru/rds/declaration/view/17402367/common
Полная максимальная потребляемая мощность, кВА
12,1

Функции и возможности

Anti Sticking
да
Arc Force
да
Hot Start
да
Дисплей
да
Импульсный режим
да
Режим импульсной сварки (TIG)
да
Режим ручной дуговой сварки (MMA)
да
Смена полярности
да
Термозащита
да
Режим TIG HF
да
Режим TIG LIFT
да
Режим TIG Pulse
да
Наличие дисплея
да
Сохранение программ
да
Функция Arc Force (Форсаж дуги)
да
Режим управления горелки 4T
да
Режим управления горелки 2Т
да
Функция Hot Start (Горячий старт)
да
Функция Antisticking (Антизалипание)
да
Возможность сварки медных сплавов
да
Возможность сварки титановых сплавов
да
Возможность сварки нержавеющих сталей
да

Габариты, масса и упаковка

Масса
18 кг
Габариты
508 × 241 × 408 мм
Вес товара в упаковке, кг
25.7
Габариты упаковки ДхШхВ, мм
655x325x445
Габариты источника питания (ДхШхВ), мм
508x241x408

Технические характеристики

Напряжение питания
380V±15% 50/60Hz
Номинальная мощность, кВа
12.1

Описание

Аппарат аргонодуговой сварки FOXWELD SAGGIO TIG 300 DC PULSE DIGITAL — современная инверторная аргонодуговая установка с полностью цифровым управлением, позволяющая работать на постоянном токе (сварка сталей, меди, титана и пр.).

SAGGIO TIG 300 DC PULSE DIGITAL предназначен для следующих способов сварки: ручная дуговая сварка (ММА) покрытыми штучными электродами, аргонодуговая сварка на постоянном токе с бесконтактным поджигом дуги (TIG DC HF) и аргонодуговая сварка на постоянном токе с возбуждением дуги касанием вольфрамового электрода (ТIG DC LIFТ SТART).

Режим импульсной сварки значительно уменьшает тепловложение в свариваемые детали, что позволяет работать с тонкостенным металлом.

Данная установка позволяет сохранять настройки установленных параметров сварки и воспроизводить при необходимости.

РЕЖИМ PULSE: Режим PULSE упрощает процесс сварки алюминия и его сплавов, а также нержавеющих сталей, обеспечивая высокий уровень надежности соединения.

В отличие от короткого замыкания, импульсная сварка не создает брызг и предотвращает залипание.

Качество и удобство импульсного процесса позволяет сваривать швы разной сложности сварщику с незначительным опытом.

МНОГОФУНКЦИОНАЛЬНОСТЬ 3-В-1: Благодаря своей многофункциональности, аргонодуговая установка может работать в режимах TIG LIFT, импульсном режиме на постоянном токе TIG DC PULSE, а также в режиме ручной дуговой сварки MMA.

ИНТЕЛЛЕКТУАЛЬНОЕ ОХЛАЖДЕНИЕ: Интеллектуальная система охлаждения снижает загрязнение инвертора, уменьшает энергопотребление на холостом ходу и уровень шума.

Эта функция полезна при работе в небольших помещениях или где присутствуют металлические стены, шум вентилятора не будет отвлекать от работы.

СОХРАНЕНИЕ ПРОГРАММ: Наличие ячеек памяти позволяет сохранять настройки установленных параметров сварки, часто повторяемых задач и воспроизводить их при необходимости, что значительно сокращает время наладки оборудования.

НЕБОЛЬШОЙ ВЕС: Небольшой вес и размеры сварочного аппарата плюс ручка на корпусе добавляют мобильности, компактности и идеально подходят для бытового и полупрофессионального использования.

ПРЕИМУЩЕСТВА:Цифровой дисплей тока и параметров сварки показывает установленное значение текущего параметраЦифровой дисплей сохранения программ отображает номера ячеек для сохранения сварочного процессаИндикатор сети сигнализирует о готовности к работеОсновной переключатель настроек имеет два режима работы.

Регулятор устанавливает значение текущего параметра.

Вращением по часовой стрелке увеличивается, против часовой – уменьшается на единицу измерения.

Кнопка переключения параметров сварки: при нажатии на кнопку можно выбрать любой параметр, представленный на циклограммеПродувка перед сваркой - регулировка времени продувки перед началом сварочного процесса чтобы избежать окисления вольфрамового электрода и свариваемой деталиФункция «Hot Start» (в режиме ММА) позволяет регулировать в начальный момент сварочного процесса кратковременное повышение величины сварочного тока для облегчения зажигания дуги, в процентном соотношении от установленной величины основного сварочного токаФункция «Arc Force» (в режиме ММА) позволяет стабилизировать дугу в процессе сварки, препятствуя при этом залипанию сварочного электрода, в процентном соотношении от установленной величины основного сварочного токаВремя нарастания сварочного тока устанавливает время перехода от начального к основному значению сварочного токаВремя импульсов (в режиме PULSE) позволяет регулировать длительность (ширину) импульсов, время импульса ко времени паузы, в процентном соотношенииЧастота импульсов (в режиме PULSE) позволяет изменять частоту импульсов.

С увеличением частоты сварочная дуга концентрируется, уменьшается ширина конуса дуги, увеличивается проплавление свариваемой деталиТок паузы (в режиме PULSE) устанавливает величину сварочного тока во время паузы импульсного режима сварки, в процентном соотношении от установленной величины основного сварочного токаПродувка после сварки позволяет регулировать время продувки после сварки, чтобы избежать окисления разогретых электрода и деталиПереключатель режима 2Т/4Т позволяет установить 2-х тактный или 4-х тактный режим управления циклом сварки.

2-х тактный режим («быстрый»): при нажатии кнопки на аргонодуговой горелке начинается цикл сварки, отпускаете – заканчивается.

4-х тактный режим («долгий»): обычно используется для длинных швов (при кратковременном нажатии кнопки на аргонодуговой горелке начинается сварочный процесс, при повторном кратковременном нажатии – заканчивается)

ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ:ИНДИКАТОРЫ:

1.ЦИФРОВОЙ ДИСПЛЕЙ ТОКА И ПАРАМЕТРОВ СВАРКИ Показывает установленное значение текущего параметра.

2.ЦИФРОВОЙ ДИСПЛЕЙ СОХРАНЕНИЯ ПРОГРАММ Отображает номера ячеек для сохранения сварочного процесса.

3.ИНДИКАТОР СЕТИ Сигнализирует о готовности к работе.

4.ИНДИКАТОР ПЕРЕГРЕВА Если аппарат работает непрерывно долгое время на большом токе, температура его внутренних компонентов может превысить допустимую.

Чтобы этого избежать, прекратите работу при включении индикатора, но не выключайте аппарат.

Через некоторое время, он сможет восстановить свою работоспособность.

5.ИНДИКАТОР НЕИСПРАВНОСТИ Если в процессе работы возникает нетипичное для рабочего процесса явление, загорается светодиод, тогда Вы должны отключить электропитание и повторно включить аппарат, если ситуация не изменилась и светодиод продолжает гореть, пожалуйста, обратитесь в сервисный центр.

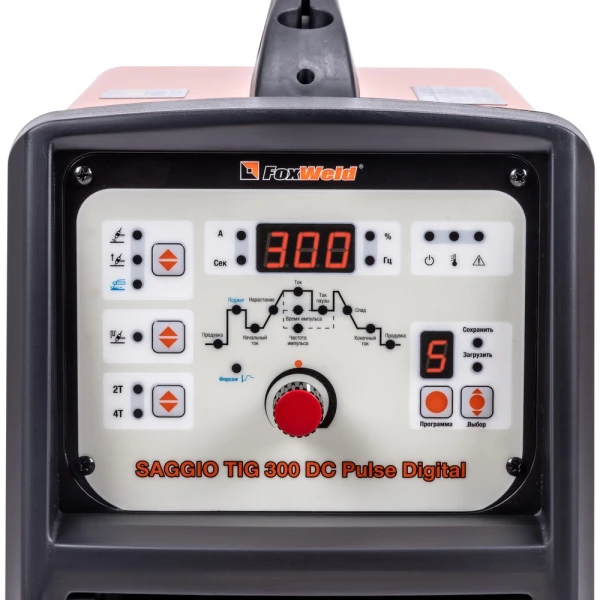

ОСНОВНЫЕ ЭЛЕМЕНТЫ УПРАВЛЕНИЯ НА ПЕРЕДНЕЙ ПАНЕЛИ:

6.ОСНОВНОЙ ПЕРЕКЛЮЧАТЕЛЬ НАСТРОЕК имеет два режима работы: РЕГУЛЯТОР устанавливает значение текущего параметра.

Вращением по часовой стрелке увеличивается, против часовой - уменьшается на единицу измерения.

Кнопка переключения параметров сварки: при нажатии на кнопку можно выбрать любой параметр, представленный на циклограмме.

7.ПРОДУВКА ПЕРЕД СВАРКОЙ Регулировка времени продувки перед началом сварочного процесса, чтобы избежать окисления вольфрамового электрода и свариваемой детали.

8.ФУНКЦИЯ «ПОДЖИГ» (В РЕЖИМЕ ММА) Позволяет регулировать в начальный момент сварочного процесса кратковременное повышение величины сварочного тока для облегчения зажигания дуги, в процентном соотношении от установленной величины основного сварочного тока, 9.

ФУНКЦИЯ «ФОРСАЖ» (В РЕЖИМЕ ММА) Позволяет стабилизировать дугу в процессе сварки, препятствуя при этом залипания сварочного электрода, в процентном соотношении от установленной величины основного сварочного тока.

10.НАЧАЛЬНЫЙ ТОК Устанавливает значение сварочного тока в начале сварочного процесса.

Позволяет изменить глубину проплавления свариваемой детали в начальный момент после зажигания дуги, в процентном соотношении от установленной величины основного сварочного тока.

11.ВРЕМЯ НАРАСТАНИЯ СВАРОЧНОГО ТОКА Устанавливает время перехода от начального к основному значению сварочного тока.

12.ТОК СВАРКИ Устанавливает основное значение сварочного гока, в импульсном режиме устанавливает значение тока импульса.

13.ВРЕМЯ ИМПУЛЬСА (В РЕЖИМЕ PULSE) Позволяет регулировать длительность (ширину) импульсов, время импульса ко времени паузы, в процентном соотношении.

14.ЧАСТОТА ИМПУЛЬСА (В РЕЖИМЕ PULSE) Позволяет изменять частоту импульсов.

С увеличением частоты сварочная дуга концентрируется, уменьшается ширина конуса дуги, увеличивается проплавление свариваемой детали.

15.ТОК ПАУЗЫ (В РЕЖИМЕ PULSE) Устанавливает величину сварочного тока во время паузы импульсного режима сварки, в процентном соотношении от установленной величины основного сварочного тока.

16.СПАД Устанавливает время плавного снижения тока после завершения сварки в зоне конечного кратера.

Позволяет избежать образованию воронки в конце сварного шва.

17.КОНЕЧНЫЙ ТОК Устанавливает величину сварочного тока в конце сварке, в процентном соотношении от установленной величины основного сварочного тока,

18.ПРОДУВКА ПОСЛЕ СВАРКИ Позволяет регулировать время продувки после сварки, чтобы избежать окисления разогретых электрода и детали.

КЛАВИШИ ПЕРЕКЛЮЧЕНИЯ:

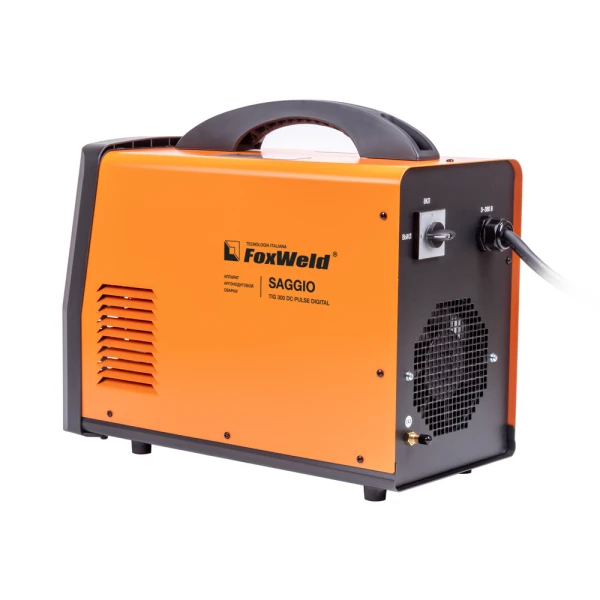

19.СЕТЕВОЙ ВЫКЛЮЧАТЕЛЬ Включение/выключение установки (расположен на задней панели аппарата).

20.ПЕРЕКЛЮЧАТЕЛЬ РЕЖИМОВ СВАРКИ: Аргонодуговая сварка с возбуждением дуги бесконтактным способом с помощью высокочастотного осциллятора (TIG HF).

Аргонодуговая сварка с возбуждением дуги касанием вольфрамового электрода (TIG Lift).

Ручная дуговая сварка (ММА),

21.ПЕРЕКЛЮЧАТЕЛЬ РЕЖИМА PULSE Позволяет перейти на импульсный режим сварки,

22.ПЕРЕКЛЮЧАТЕЛЬ РЕЖИМА 2Т/4Т Позволяет установить 2-х тактный или 4-х тактный режим управления циклом сварки.

2T 2-х тактный режим («быстрый»): при нажатии кнопки на аргонодуговой горелке начинается цикл сварки, отпускаете - заканчивается.

4Т 4-х тактный режим («долгий»): обычно используется для длинных швов (при кратковременном нажатии кнопки на аргонодуговой горелке начинается сварочный процесс, при повторном кратковременном нажатии - заканчивается).

23.КЛАВИША «ПРОГРАММА» Позволяет выбрать номер ячейки для сохранения и загрузки программ.

24.КЛАВИША «ВЫБОР» Позволяет активировать функцию сохранения и загрузки программ, также служит для подтверждения выбранной функции.

РЕЖИМ TIG LIFT: Максимальный ток в 300 А, выдаваемый источником питания, позволяет применять вольфрамовые электроды диаметрами от 1,0 до 3,2 мм; Мягкий и стабильный контактный поджиг дуги; Аргонодуговая сварка постоянным током позволяет работать со сплавами меди, титана и марганца.

РЕЖИМ MMA: Возможность работать электродами диаметром от 2 до 4 мм; Диапазон регулировки сварочного тока 20 - 300 А; Функция AntiSticking (Антизалипание); Функция Arc Force (форсаж дуги) с возможностью регулировки; Функция Hot Start (горячий старт) с возможностью регулировки.

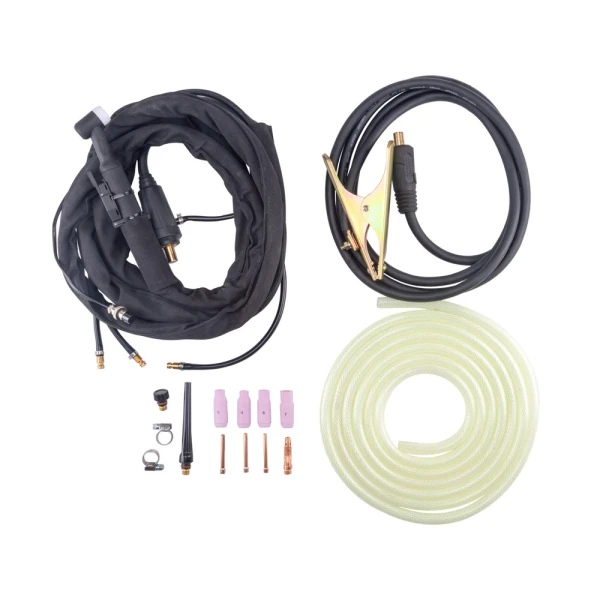

КОМПЛЕКТАЦИЯ: Аппарат аргонодуговой сварки FOXWELD SAGGIO TIG 300 DC PULSE DIGITAL – 1 шт.

-Горелка TIG WP-18, 4 м – 1 шт.

-Зажим для заземления с кабелем – 1 компл.

-Газовый шланг – 1 шт.

-Керамическое сопло – 3 шт.

-Хомут – 2 шт.

-Цанга – 2 шт.

-Длинный колпачок – 1 шт.

-Короткий колпачок – 1 шт.

-Инструкция + гарантийный талон – 1 компл.

О товаре

Производитель / бренд
FOXWELD
Артикул
6134
Раздел каталога
Сварочное оборудование
Гарантия
60 мес.
Страна производства
КНР
