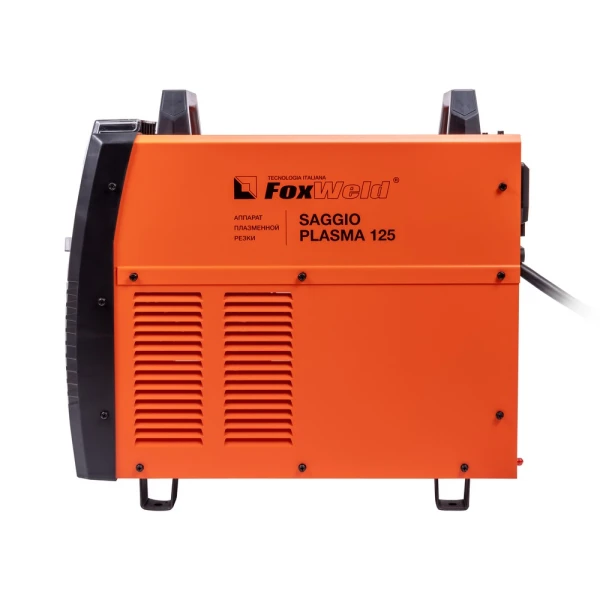

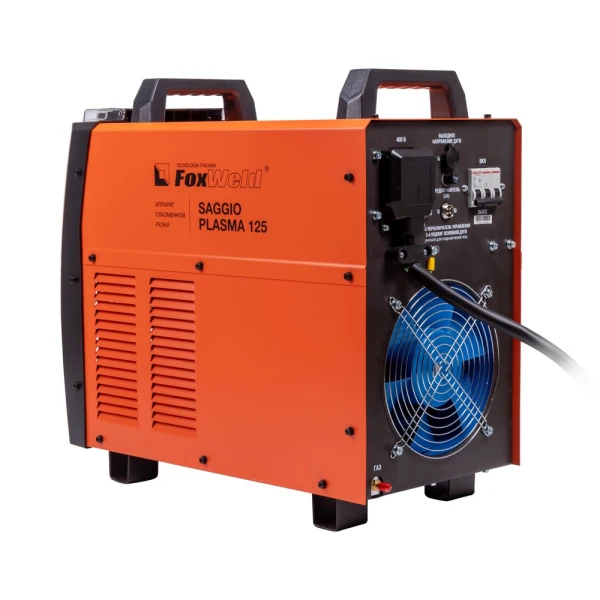

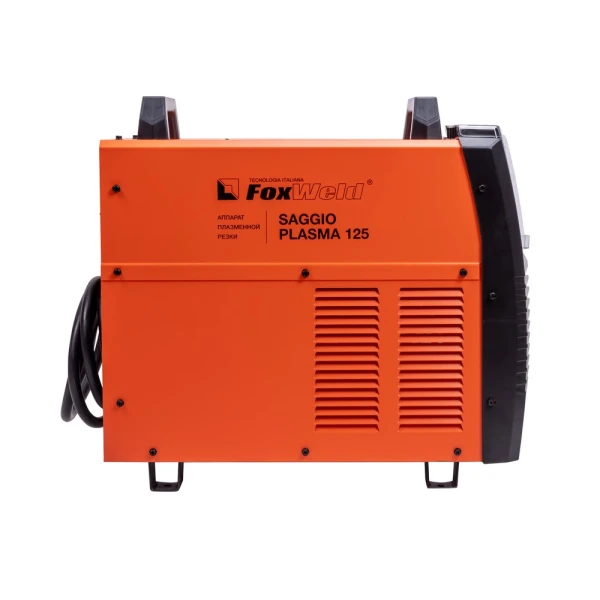

Аппарат плазменной резки SAGGIO PLASMA 125

Аппарат плазменной резки FOXWELD SAGGIO PLASMA 125 позволяет разрезать сталь толщиной до 40 мм. SAGGIO PLASMA 125 подходит для резки алюминиевых сплавов, меди, цветных металлов, нержавеющей и углеродистой стали. Дежурная дуга плазмотрона…

Макс. потребляемая мощность, кВа
28
Напряжение в сети, В + Частота, Гц, (кол-во фаз)
400В±15%, 50 Гц
Макс. толщина реза (сталь), мм
45
Вес аппарата без аксессуаров, кг
34
IGBT/MOSFET
IGBT
Все характеристики

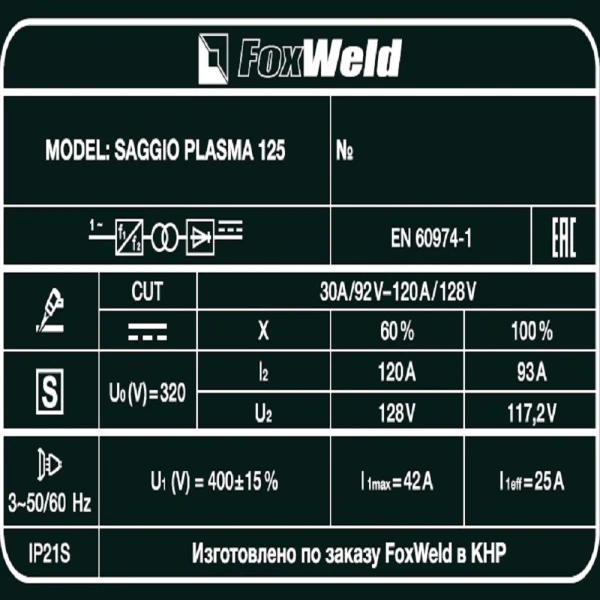

Характеристики FOXWELD 8701

Основные характеристики

IGBT/MOSFET
IGBT
Напряжение в сети, В + Частота, Гц, (кол-во фаз)
400В±15%, 50 Гц
Макс. потребляемая мощность, кВа
28
Диапазон сварочного тока, А
30 - 120
Номинальное напряжение резки, В
84,8
Макс. толщина реза (сталь), мм
45
Макс. толщина ЧИСТОГО реза (сталь), мм
30
ПВ в %, при максимальном токе
60% при 40°С
Поджиг дуги
HF
Ток дежурной дуги, А
21
Время дежурной дуги, с
8
IP (Класс изоляции/защиты)
H / 21S
Рекомендуемое / рабочее давление сжатого вохдуха (Атм)
4-5
Ремень или ручка
2 РУЧКИ
Вес аппарата без аксессуаров, кг
34
Вес коробки, кг
38
Класс
промышленный
Серия
SAGGIO
Степень защиты
IP21S
Тип продукта
аппарат плазменной резки
Тип поджига дуги
HF, бесконтактный
Диапазон тока резки, А
25 - 120
ПВ на максимальном токе, %
60
Напряжение питающей сети, В
400 ±15%
Напряжение холостого хода, В
320
Температура эксплуатации, °С
от -10 до 40
Ссылка на реестр сертификатов
https://pub.fsa.gov.ru/rds/declaration/view/18782842/common
Максимальный ток потребления, А
42
Полная максимальная потребляемая мощность, кВА
27,6

Функции и возможности

Наличие осциллятора
да
Наличие дежурной дуги, (ДА/НЕТ)
да
Цифровой дисплей, (ДА/НЕТ)
да
Цифровой дисплей
да
Защита от перегрузки
да
Наличие дежурной дуги
да
Защитная крышка панели управления
да
Наличие ручки для транспортировки
да
Регулировка продувки сжатым воздухом до и после резки
да

Габариты, масса и упаковка

Габариты аппарата, мм (Д*Ш*В)
590х290х520
Размер коробки, мм (Д*Ш*В)
630х350х680
Масса
34 кг
Вес товара в упаковке, кг
40
Габариты упаковки ДхШхВ, мм
630x350x680
Габариты аппарата (ДхШхВ), мм
590х290х520

Описание

Аппарат плазменной резки FOXWELD SAGGIO PLASMA 125 позволяет разрезать сталь толщиной до 40 мм.

SAGGIO PLASMA 125 подходит для резки алюминиевых сплавов, меди, цветных металлов, нержавеющей и углеродистой стали.

Дежурная дуга плазмотрона обеспечивает стабильность и удобство, особенно при резке загрязнённых и окрашенных поверхностей.

Цифровой дисплей на панели управления отображает установленные значения тока резки.

Режимы работы плазмотрона 2Т / 4Т подходят для короткого и длинного реза.

Продувка сжатым воздухом после окончания работ с помощью ручки-регулятора увеличивает срок службы комплектующих частей плазмотрона.

ДЕЖУРНАЯ ДУГА: Дежурная дуга плазмотрона (PILOT ARC) – это первичная дуга между электродом и соплом, которая направляется за счёт сжатого воздуха к поверхности.

В момент контакта с разрезаемым материалом дежурная дуга гаснет и загорается режущая дуга, что обеспечивает «доступ» режущей дуги к основному материалу.

Благодаря этому плазменная струя не гаснет даже на металлической сетке.

Аппарат с дежурной дугой отлично подойдёт для резки сеток, загрязнённых, окрашенных и перфорированных поверхностей.

ТОЛЩИНА РЕЗА ДО 40 ММ: Благодаря высоким динамическим характеристикам дуги и стабильному току резки аппарат способен разрезать металл толщиной до 40 мм.

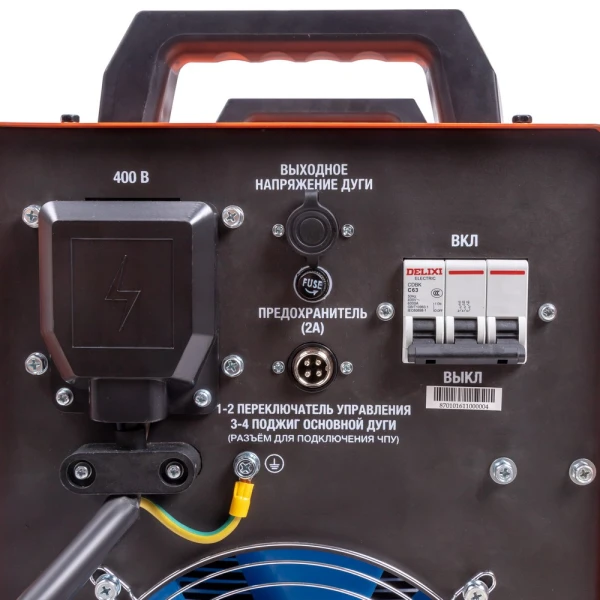

ПОДКЛЮЧЕНИЕ К ЧПУ: Возможность подключения к электронному блоку управления позволяет автоматизировать рабочий процесс и контролировать плазменную дугу с помощью автоматического режущего оборудования (ЧПУ) для сложной формы реза и деталей с разной толщиной.

РЕЖИМ 2Т / 4Т: Двухтактный режим подходит для короткого реза: при удерживании кнопки на плазмотроне начинается процесс резки, при отпускании – заканчивается.

Четырёхтактный режим предназначен для длинного реза: при кратковременном нажатии и отпускании кнопки начинается процесс резки, при повторном кратковременном нажатии и отпускании – заканчивается.

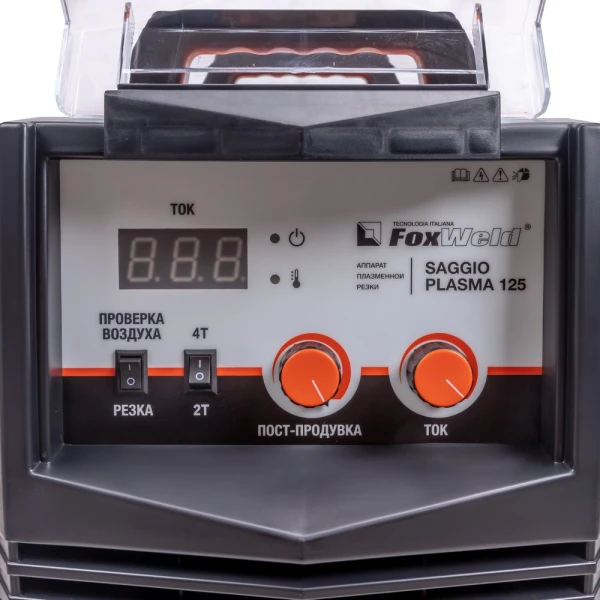

ЦИФРОВОЙ ДИСПЛЕЙ: Цифровой дисплей на панели управления отображает установленные значения тока резки.

ПРЕИМУЩЕСТВА:Цифровой дисплейДежурная дуга плазмотронаВозможность подключения к станкам ЧПУРежим работы плазмотрона 2Т / 4ТПостпродувка плазмотронаЗащитная крышка панели управленияФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ:ЗАЩИТА ПЕРЕДНЕЙ ПАНЕЛИ: Прозрачная пластиковая крышка защищает панель управления аппарата от искр, шлака и других воздействий рабочего процесса.

ТАБЛИЦА ПОДБОРА КОМПРЕССОРОВ: В таблице ниже - рекомендации по подбору нужного компрессора.

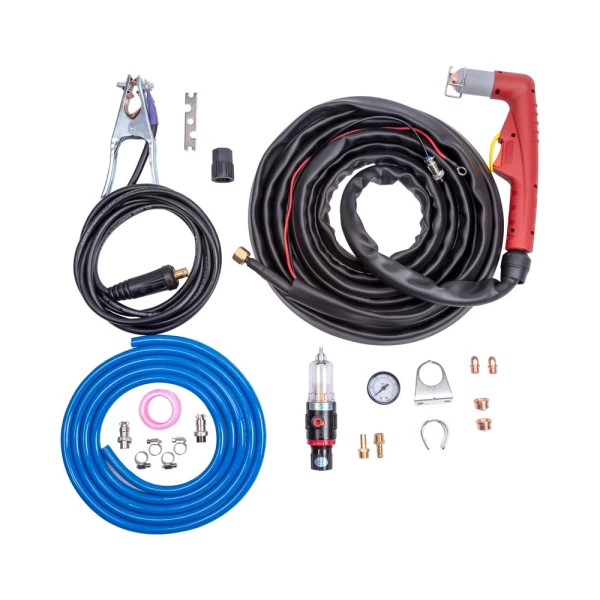

КОМПЛЕКТАЦИЯ: Аппарат плазменной резки SAGGIO PLASMA 125 – 1 шт.

-Плазмотрон A-141, 6 м – 1 шт.

-Кабель заземления с зажимом, 3 м – 1 шт.

-Узел подготовки воздуха со скобой для крепления – 1 шт.

-Штуцер для подсоединения узла подготовки воздуха – 2 шт.

-ФУМ-лента – 1 шт.

-Газовый шланг, 3 м – 1 шт.

-2-pin переходник – 2 шт.

-Катод PR0101 – 2 шт.

-Сопло PD0101-17 – 2 шт.

-Насадка защитная (для плазмотрона) – 1 шт.

-Хомут для шланга – 4 шт.

-Ключ – 1 шт.

-Инструкция + гарантийный талон – 1 компл.

О товаре

Производитель / бренд
FOXWELD
Артикул
8701
Раздел каталога
Сварочное оборудование
Гарантия
60 мес.
Страна производства
КНР
