FOXWELDАртикул: 3686

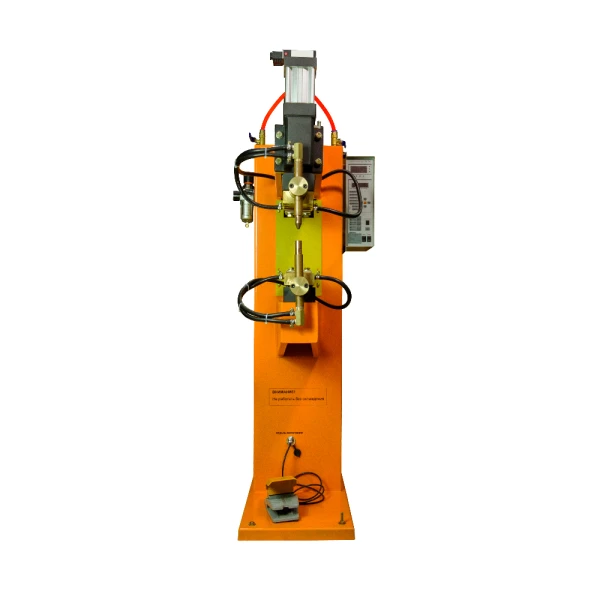

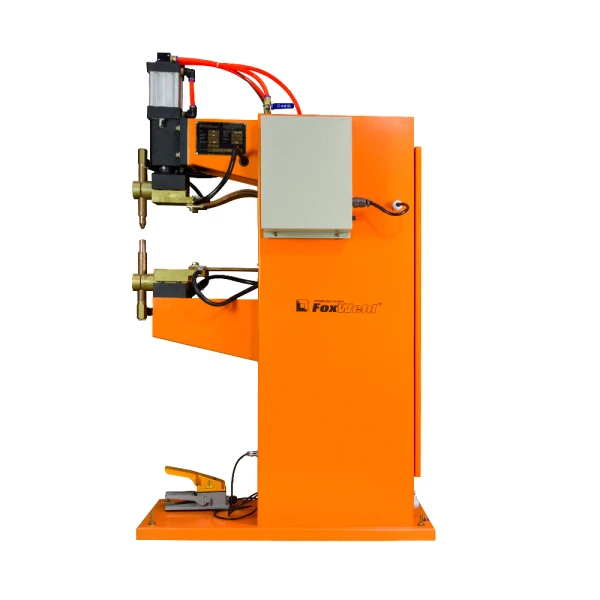

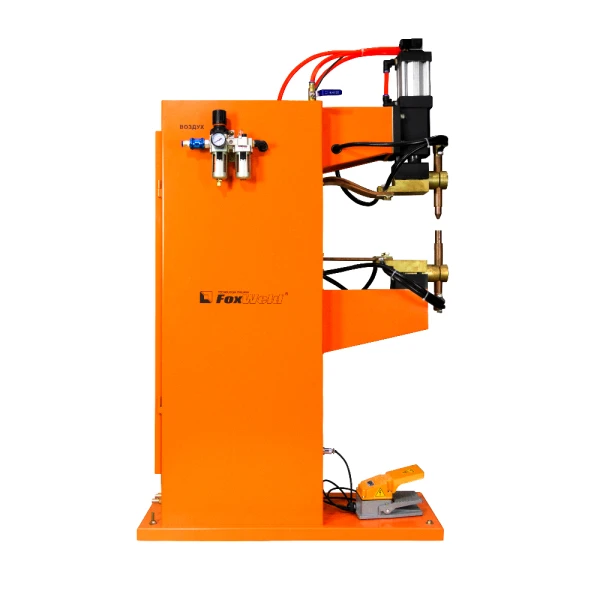

Машина контактной сварки FoxWeld МТ-25

Машина контактной сварки МТ-25 предназначена для получения неразъёмных соединений из конструкционных сталей, а также для ограниченного спектра алюминиевых сплавов. МТ-25 разработана с учётом наиболее важных производственных требований,…

Максимальнная мощность, кВа
25
Напряжение питающей сети, В
400
Класс
промышленный
Серия
FoxWeld
Масса
175 кг
Все характеристики

Характеристики

Основные характеристики

Максимальнная мощность, кВа
25
Класс
промышленный
Серия
FoxWeld
Количество фаз
2
Ход электродов, мм
60
Вылет электродов, мм
350
Тип охлаждения плечей
жидкостный
Привод сжатия электродов
пневматический
Тип охлаждения электродов
жидкостный
Напряжение питающей сети, В
400
Низкоуглеродистая сталь, мм
2,5 + 2,5
Номинальный первичный ток, А
28,2
Максимальное усилие сжатия, Н
4000
Максимальный вторичный ток, А
10000
Максимальный первичный ток, А
63
Ссылка на реестр сертификатов
https://pub.fsa.gov.ru/rds/declaration/view/21178473/common
Тип охлаждения трансформатора
жидкостный
Продолжительный сварочный ток, А
4472
Продолжительность включения ПВ, %
20
Диапазон сварочного напряжения, В
0,5 - 3,52
Расход охлаждающей жидкости, л/мин
6
Номинальное раскрытие электродов, мм
30
Максимальное раскрытие электродов, мм
60
Тип охлаждения симисторов / тиристоров
жидкостный

Функции и возможности

Цифровой дисплей
да

Габариты, масса и упаковка

Масса
175 кг
Вес товара в упаковке, кг
195
Габариты упаковки ДхШхВ, мм
950x390x1560

Описание

Машина контактной сварки МТ-25 предназначена для получения неразъёмных соединений из конструкционных сталей, а также для ограниченного спектра алюминиевых сплавов.

МТ-25 разработана с учётом наиболее важных производственных требований, таких как компактность; малый вес при относительно большой мощности; простота управления.

Это надежная установка, предназначенная для использования на промышленных предприятиях.

Машина контактной сварки МТ-25 является высокопроизводительным оборудованием с широкими технологическими возможностями.

Машина оснащена сварочным контроллером высокой мощности.

Встроенный контроллер позволяет устанавливать параметры, составлять и контролировать технологические программы сварки, обеспечивает сохранение технологических программ (позволяет растягивать по времени включение и выключение сварочного тока) и возможность оперативного их использования, при необходимости, с минимальным временем выбора.

Машина оборудована специальным устройством, позволяющим контролировать силу сварочного тока в реальном масштабе времени работы оборудования.

Возможен оперативный показ на мониторе количества сваренных точек (счётчик точек).

МИКРОПРОЦЕССОРНОЕ УПРАВЛЕНИЕМикропроцессорный контроллер режимов сварки позволяет бесступенчато регулировать сварочный ток, время сварки, время спада тока.

ПНЕВМАТИЧЕСКИЙ ПРИВОД СЖАТИЯПневматический привод позволяет быстро и без особых усилий производить сварку изделий.

ПРЕИМУЩЕСТВА:Микропроцессорное управление

Пневматический привод сжатия

Большой сварочный ток

Жидкостное охлаждение электродов

ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ:

КОНТРОЛЛЕР ЦИКЛА СВАРКИ:

Контроллер цикла сварки выполняет следующие функции:

1.Контроль и корректировка заданных значений времени предварительного сжатия, сжатия, времени импульса тока и паузы, проковки в периодах переменного тока от 0-250, силы тока в процентах от максимального, а также количество импульсов в циклограмме и количество повторений выбранной программы.

2.Контроль и компенсация потерь мощности во вторичном контуре вследствие наличия на свариваемых деталях ржавчины и незначительных загрязнений.

Эта система включается в работу, когда полное сопротивление вторичного контура в момент сварки колеблется.

При колебании Z в пределах 15% позволяет достигать минимальных колебаний вторичного тока порядка 2% от заданного сварочного тока.

3.Функция подсчета количества сваренных точек.

С помощью которой достаточно просто вести статистику износа электродов и амортизации машины.

4.Отображение установленных параметров сварки, а также текущих параметров в процессе прохождения цикла сварки.

5.Запись и хранение программ сварки с возможностью моментального вызова из памяти.

6.Самодиагностика и система защиты внутренних узлов от скачков напряжения внешней сети, а также перегрева силовых токоведущих модулей.

ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАЦИИ: Организация органов управления и исполнительных механизмов достаточно проста.

Условно узлы машины можно распределить на три контура: - контур сжатия; - вторичный токоведущий контур; - контур управления и контроля над циклом сварки.

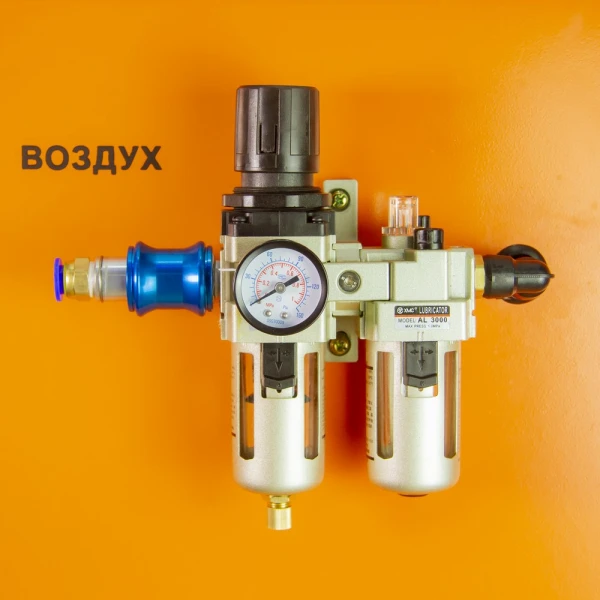

Контур сжатия представляет собой пневматическую систему, состоящую из блока подготовки воздуха, блока клапанов с отсечным клапаном, силового пневмоцилиндра с дросселем плавности движения.

Вторичный токоведущий контур состоит из входного силового контура, силового трансформатора и вторичного контура.

Контур управления включает в себя контроллер цикла сварки, исполнительные элементы: водоохлаждаемые тиристоры, катушки управления раскрытием клапанов.

КОМПЛЕКТАЦИЯ: Машина контактной сварки МТ-25 – 1 шт.

-Сварочные электроды (уже установлены в машине) – 2 шт.

-Инструкция по эксплуатации – 1 шт.

-Гарантийный талон – 1 шт.
