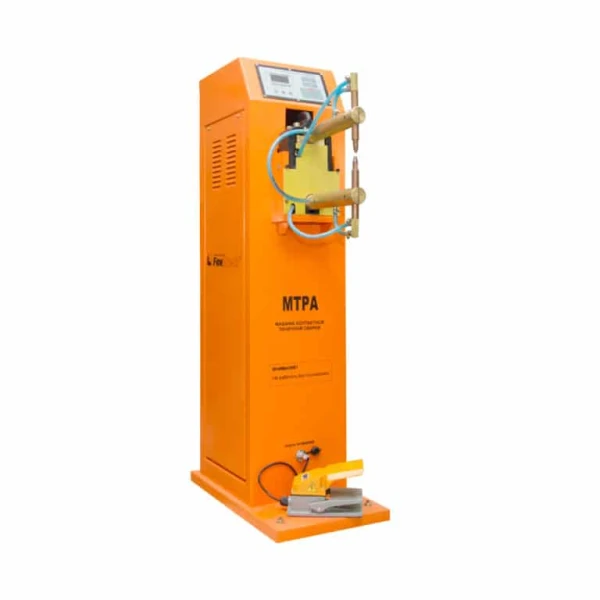

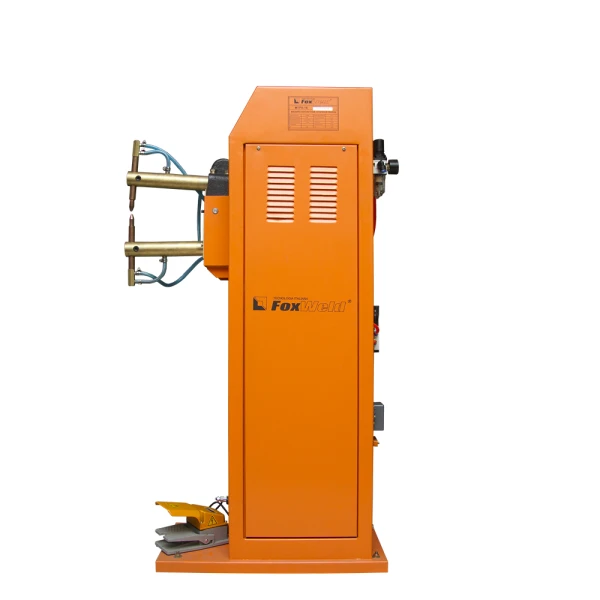

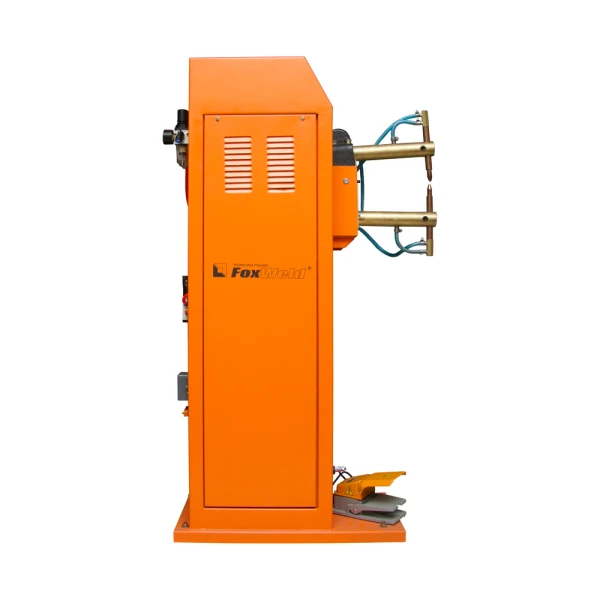

Машина контактной сварки МТРА-16 (пр-во FoxWeld/КНР)
Машина контактной точечной сварки МТРА-16 с пневмоприводом, радиальным ходом электрода и микропроцессорным контроллером режимов сварки предназначена для мелкосерийного и серийного производства. Микропроцессорный блок управления сварочными…
- Максимальнная мощность, кВа
- 16
- Напряжение питающей сети, В
- 400
- Класс
- промышленный
- Серия
- FoxWeld
- Масса
- 100 кг

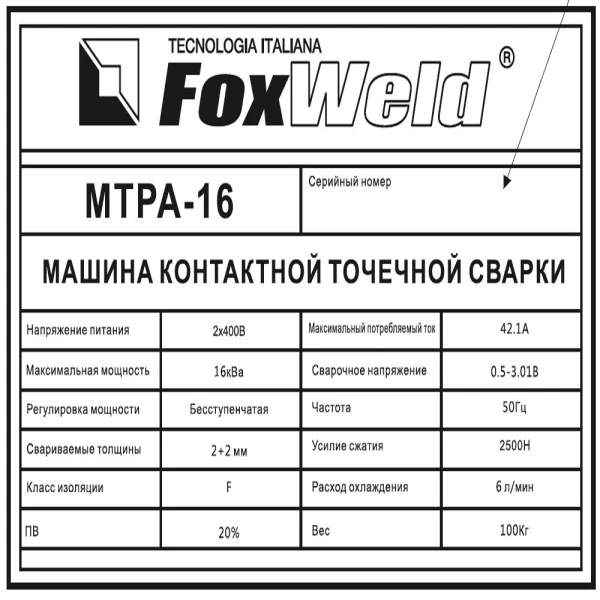

Характеристики FOXWELD 5112
Основные характеристики
- Максимальнная мощность, кВа
- 16
- Класс
- промышленный
- Серия
- FoxWeld
- Количество фаз
- 2
- Ход электродов, мм
- 50
- Вылет электродов, мм
- 210
- Тип охлаждения плечей
- жидкостный
- Привод сжатия электродов
- пневматический
- Тип охлаждения электродов
- жидкостный
- Напряжение питающей сети, В
- 400
- Низкоуглеродистая сталь, мм
- 1,5 + 1,5
- Номинальный первичный ток, А
- 18,8
- Максимальное усилие сжатия, Н
- 2500
- Максимальный вторичный ток, А
- 5000
- Максимальный первичный ток, А
- 42,1
- Ссылка на реестр сертификатов
- https://pub.fsa.gov.ru/rds/declaration/view/21178473/common
- Тип охлаждения трансформатора
- жидкостный
- Продолжительный сварочный ток, А
- 2236
- Продолжительность включения ПВ, %
- 20
- Диапазон сварочного напряжения, В
- 0,5 - 3,01
- Расход охлаждающей жидкости, л/мин
- 6
- Номинальное раскрытие электродов, мм
- 20
- Максимальное раскрытие электродов, мм
- 50
- Тип охлаждения симисторов / тиристоров
- жидкостный
- Давление воздуха внешней магистрали, МПа
- 0,6
Функции и возможности
- Цифровой дисплей
- да
Габариты, масса и упаковка
- Масса
- 100 кг
- Вес товара в упаковке, кг
- 124
- Габариты упаковки ДхШхВ, мм
- 800x370x1390
Описание
Машина контактной точечной сварки МТРА-16 с пневмоприводом, радиальным ходом электрода и микропроцессорным контроллером режимов сварки предназначена для мелкосерийного и серийного производства.
Микропроцессорный блок управления сварочными параметрами позволяет бесступенчато регулировать сварочный ток, время сварки, время спада тока.
Пневмопривод позволяет быстро и без особых усилий производить сварку изделий.
МТРА-16 — это надёжная установка, предназначенная для использования на промышленных предприятиях, и является высокопроизводительным оборудованием с широкими технологическими возможностями.
МИКРОПРОЦЕССОРНОЕ УПРАВЛЕНИЕМикропроцессорный контроллер режимов сварки позволяет бесступенчато регулировать сварочный ток, время сварки, время спада тока.

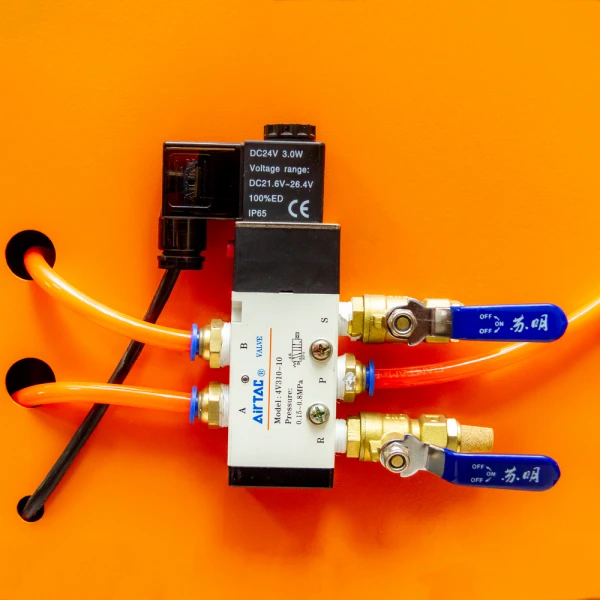

ПНЕВМАТИЧЕСКИЙ ПРИВОД СЖАТИЯПневматический привод позволяет быстро и без особых усилий производить сварку изделий.

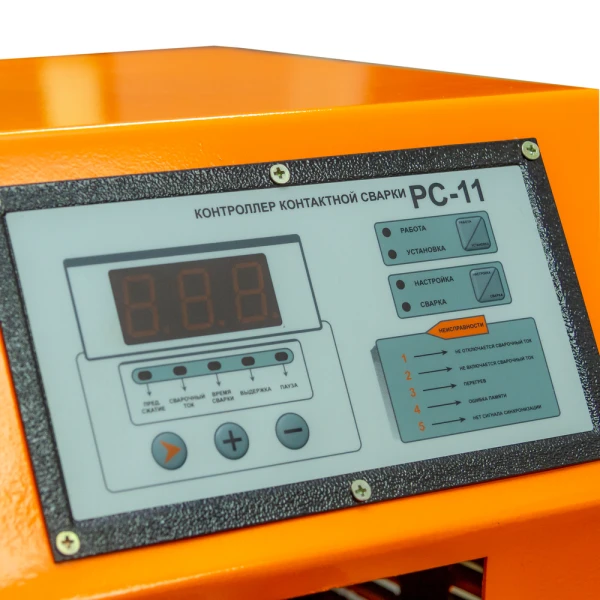

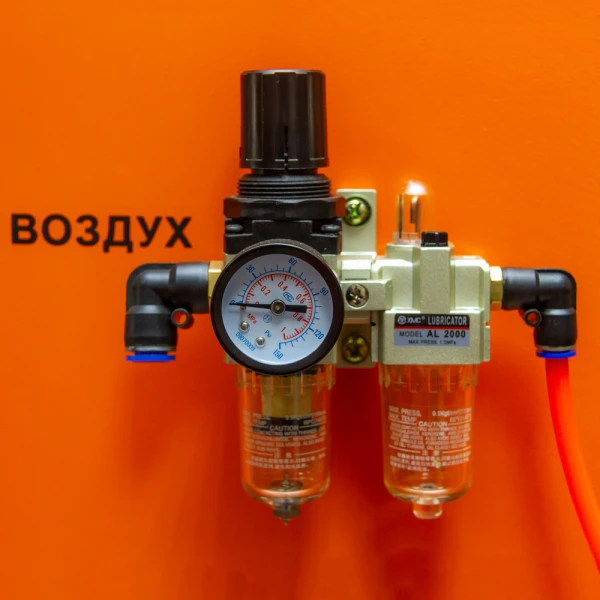

ПРЕИМУЩЕСТВА:Микропроцессорный блок управления сварочными параметрамиВодяное охлаждение электродов и силового симистораПневматический привод сжатияРадиальное перемещение рабочего плечаВстроенный фильтр-регулятор с манометромФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ:КОНТРОЛЛЕР СВАРОЧНЫХ ПРОЦЕССОВ РС-11: Управление током и напряжением.
В контроллере РС-11 реализовано автоматическое смещение угла фаз.
Сварочный ток и напряжение автоматически корректируется для достижения установленных параметров сварки.
ПРОГРАММИРОВАНИЕ Описание и установка параметров Контроллер РС-11 5 параметров сварки.
Для задания параметров переведите контроллер в режим установки, нажав клавишу «работа/установка», чтобы загорелась лампочка «Установка», далее клавишей «стрелочка» выберите требуемый параметр (нажимая на неё повторно, выбираемые параметры будут сменяться) и нажимая «+», установите значение.
Для проверки настройки сварочных параметров без подачи сварочного тока нажмите клавишу «Настройка/Сварка», чтобы загорелась лампочка «Настройка».
Теперь при нажатии педали контроллер запустит цикл сварки, но сварочный ток включаться не будет.
СВАРКА
После установки параметров, чтобы перейти к работе:
1.Нажмите кнопку «Настройка/Сварка», чтобы загорелась лампочка «Сварка».
2.Нажмите кнопку «Работа/Установка», чтобы загорелась лампочка «Работа».
3.Поместите свариваемые детали между электродов, нажмите на педаль, процесс сварки запустится.
КОМПЛЕКТАЦИЯ: Машина контактной сварки МТРА-16 – 1 шт.
-Сварочные электроды (уже установлены на машине) – 2 шт.
-Инструкция по эксплуатации – 1 шт.
-Гарантийный талон – 1 шт.
О товаре
- Производитель / бренд
- FOXWELD
- Артикул
- 5112
- Раздел каталога
- Сварочное оборудование
- Гарантия
- 24 мес.
- Страна производства
- КНР
