FOXWELDАртикул: 9089

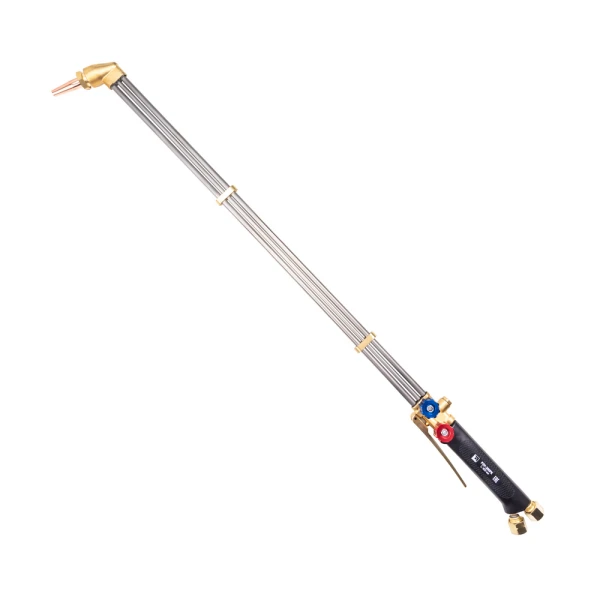

Резак удлинённый FoxWeld РЗУ-300РК

Универсальный удлиненный резак РЗУ-300РК внутрисоплового смешения газов предназначен для ручной кислородной резки листового и сортового металлопроката из низкоуглеродистых сталей толщиной до 300 мм. Резак обладает повышенной надежностью…

Толщина разрезаемого металла, мм
300
Мундштук
Латунь
Исполнение
Рычажное
Уплотнитель
Фторопласт
Масса
800 г
Все характеристики

Характеристики FOXWELD 9089

Основные характеристики

Мундштук
Латунь
Исполнение
Рычажное
Уплотнитель
Фторопласт
Материал рукоятки
Высокотемпературный экструдированный пластик
Длина резака, мм
900
Запорный вентиль
Нержавеющая сталь
Расход пропана, м³/ч
0,41-0,86
Расход ацетилена, м³/ч
0,025-1,5
Расход кислорода, м³/ч
4,0-33,2
Применяемый горючий газ
Пропан-Бутан, Ацетилен

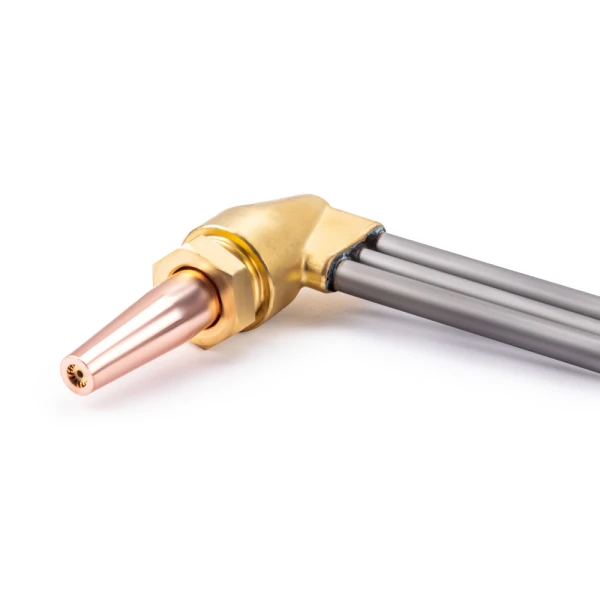

Угол наклона головки резака
110°
Толщина разрезаемого металла, мм
300
Давление пропана на входе, МПА (кгс/см²)
0,4-1,5
Давление ацетилена на входе, МПА (кгс/см²)
0,30-0,50
Давление кислорода на входе, МПА (кгс/см²)
2,5-10,0

Габариты, масса и упаковка

Тип упаковки
Блистер + полиэтиленовый пакет
Масса
800 г
Габариты резака в собранном виде, мм:
900*60*55
Вес резака в индивидуальной упаковке, кг
0,9
Габариты резака в индивидуальной упаковке (Д х Ш х В), мм
900 х155 х 60

Описание

Универсальный удлиненный резак РЗУ-300РК внутрисоплового смешения газов предназначен для ручной кислородной резки листового и сортового металлопроката из низкоуглеродистых сталей толщиной до 300 мм.

Резак обладает повышенной надежностью конструкции, которая достигается за счет штампованных латунных элементов резака.

Резак может работать на пропане и ацетилене.

Выбор газа зависит от установленных газосмесительных мундштуков.

Мундштуки имеют три запорных пояска, которые предотвращают перетечку газов и обеспечивают смешение газов непосредственно в мундштуке, обеспечивая безопасное использование.

Резак поставляется c разборным пропановым мундштуком №2PM.

Давление газа на входе и расход зависит от установленного мундштука.

В руководстве по эксплуатации указаны ориентировочные данные.

Маркировка разборных пропановых/неразборных ацетиленовых мундштуков и толщина разрезаемого металла: №0PM/0А (3–10 мм) №1PM/1А (8–15 мм) №2PM/2А (15–30 мм) №3PM/3А (30–50 мм) №4PM/4А (50–100 мм) №5PM/5А (100–200 мм) №6PM/6А (200–300 мм) Особенности резака Р3-300КУ: Угол наклона головки резака в 110° и удлиненная конструкция резака помогут производить работы в труднодоступных местах.

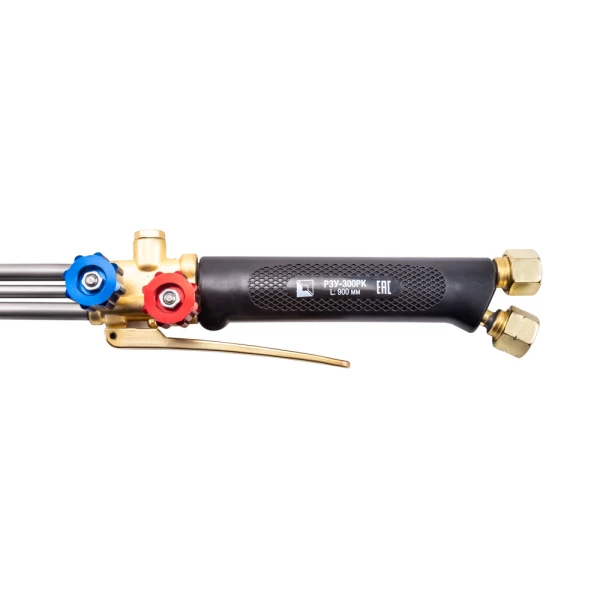

Резак с клапаном кислорода режущего (КР).

Резак не требует установки огнепреградительных клапанов.

Резак укомплектован ниппелями, что позволяет использовать резинотканевые рукава с внутренним диаметром 6 и 9 мм без дополнительных переходников, накидными гайками ( в сборе) M16х1,5 для подачи кислорода и M16х1,5LH для подачи горючего газа.

Товар поставляется в индивидуальной упаковке, что исключает бой и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.

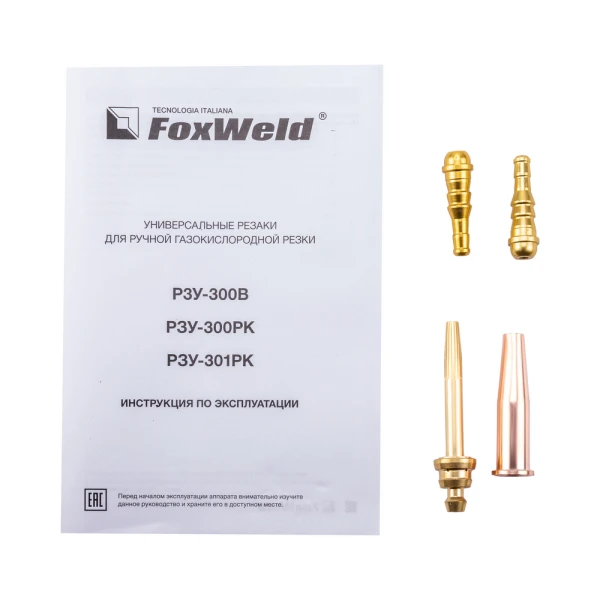

Комплект поставки: Резак удлиненный Р3У-300РК – 1 шт.

Мундштук пропановый №2PM – 1 шт.

Ниппель универсальный диаметром 6/9 мм – 2 шт.

Гайка накидная M16х1,5 ( в сборе)– 1 шт.

Гайка накидная M16х1,5LH ( в сборе)– 1 шт.

Руководство по эксплуатации – 1 шт.
