FOXWELDАртикул: 9088

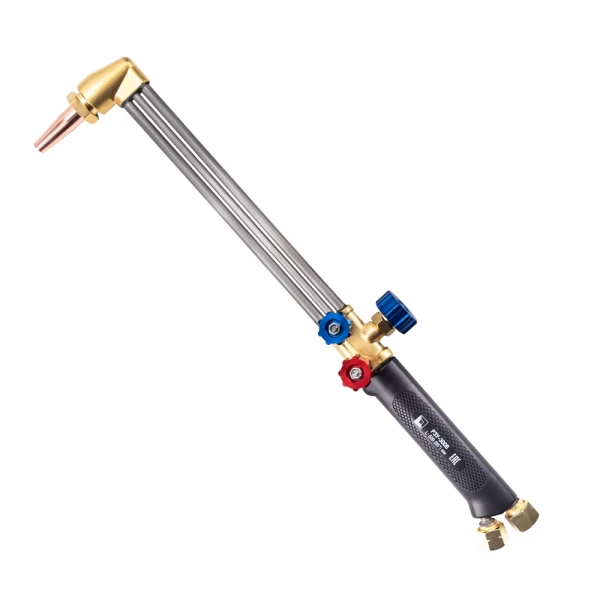

Резак универсальный FoxWeld Р3У-300В

Резак универсальный Р3У-300В предназначен для ручной разделительной резки листового и сортового металлопроката из низкоуглеродистых сталей толщиной до 300 мм. Резак обладает повышенной надежностью конструкции, которая достигается за счет…

Толщина разрезаемого металла, мм
300
Мундштук
Латунь
Исполнение
Вентильное
Уплотнитель
Фторопласт
Масса
650 г
Все характеристики

Характеристики FOXWELD 9088

Основные характеристики

Мундштук
Латунь
Исполнение
Вентильное
Уплотнитель
Фторопласт
Материал рукоятки
Высокотемпературный экструдированный пластик
Длина резака, мм
500
Запорный вентиль
Нержавеющая сталь
Расход пропана, м³/ч
0,41-0,86
Расход ацетилена, м³/ч
0,025-1,5
Расход кислорода, м³/ч
4,0-33,2
Применяемый горючий газ
Пропан-Бутан, Ацетилен
Угол наклона головки резака
95°
Толщина разрезаемого металла, мм
300
Давление пропана на входе, МПА (кгс/см²)
0,4-1,5
Давление ацетилена на входе, МПА (кгс/см²)
0,30-0,50
Давление кислорода на входе, МПА (кгс/см²)
2,5-10,0

Габариты, масса и упаковка

Тип упаковки
Блистер + полиэтиленовый пакет
Масса
650 г
Габариты резака в собранном виде, мм:
500*70*55
Вес резака в индивидуальной упаковке, кг
0,7
Габариты резака в индивидуальной упаковке (Д х Ш х В), мм
480 х 110 х 50

Описание

Резак универсальный Р3У-300В предназначен для ручной разделительной резки листового и сортового металлопроката из низкоуглеродистых сталей толщиной до 300 мм.

Резак обладает повышенной надежностью конструкции, которая достигается за счет штампованных латунных элементов резака.

Резак может работать на пропане и ацетилене.

Выбор газа зависит от установленных газосмесительных мундштуков.

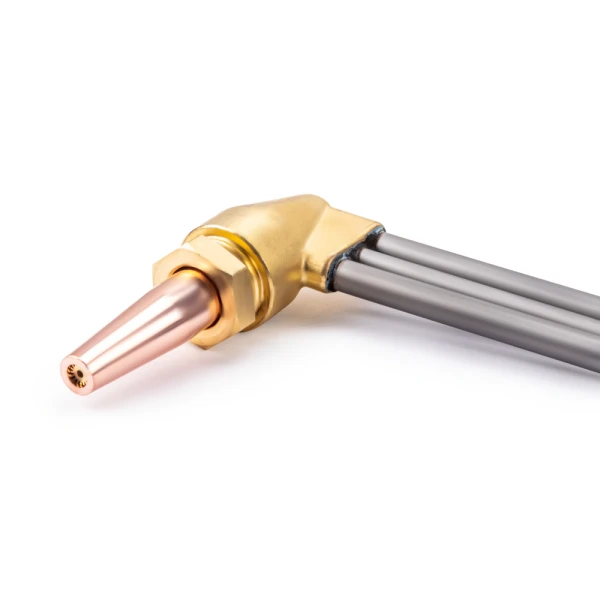

Мундштуки имеют три запорных пояска, которые предотвращают перетечку газов и обеспечивают смешение газов непосредственно в мундштуке, обеспечивая безопасное использование.

Резак поставляется c разборным пропановым мундштуком №2PM.

Давление газа на входе и расход зависит от установленного мундштука.

В руководстве по эксплуатации указаны ориентировочные данные.

Маркировка разборных пропановых/неразборных ацетиленовых мундштуков и толщина разрезаемого металла: №0PM/0А (3–10 мм) №1PM/1А (8–15 мм) №2PM/2А (15–30 мм) №3PM/3А (30–50 мм) №4PM/4А (50–100 мм) №5PM/5А (100–200 мм) №6PM/6А (200–300 мм) Особенности резака Р3-300В: Резак с вентилем кислорода режущего (КР).

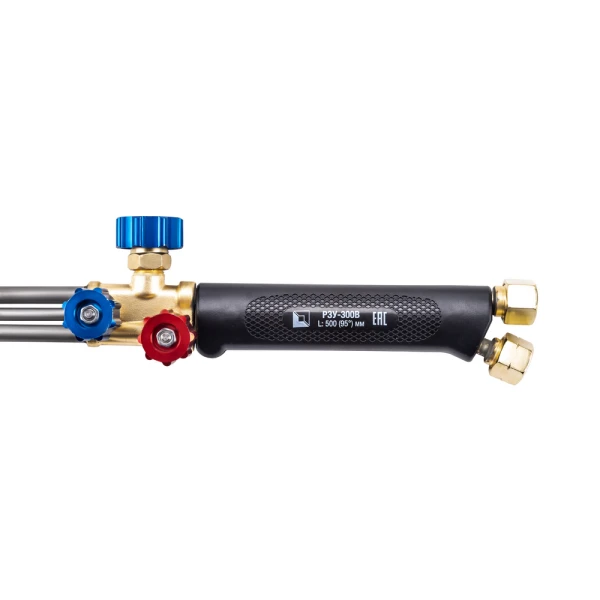

Резак не требует установки огнепреградительных клапанов.

Резак укомплектован ниппелями, что позволяет использовать резинотканевые рукава с внутренним диаметром 6 и 9 мм без дополнительных переходников, накидными гайками M16х1,5 для подачи кислорода и M16х1,5LH для подачи горючего газа.

Товар поставляется в индивидуальной упаковке, что исключает бой и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.

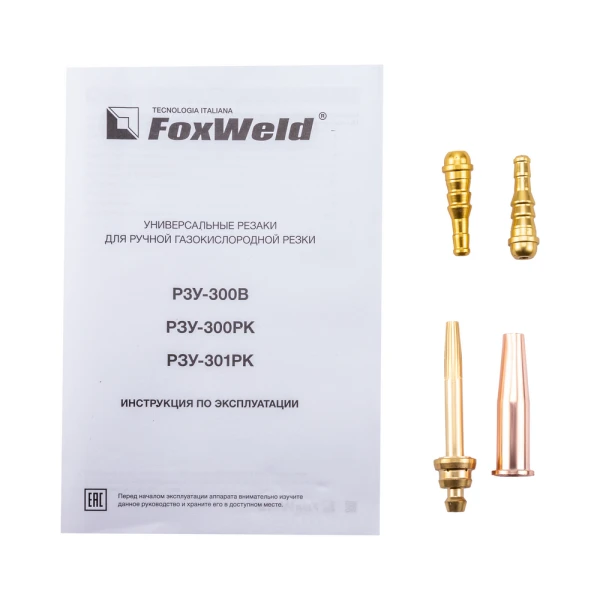

Комплект поставки: Резак Р3У-300В – 1 шт.

Мундштук пропановый №2PM – 1 шт.

Ниппель универсальный диаметром 6/9 мм – 2 шт.

Гайка накидная M16х1,5 ( в сборе) – 1 шт.

Гайка накидная M16х1,5LH ( в сборе) – 1 шт.

Руководство по эксплуатации – 1 шт.
