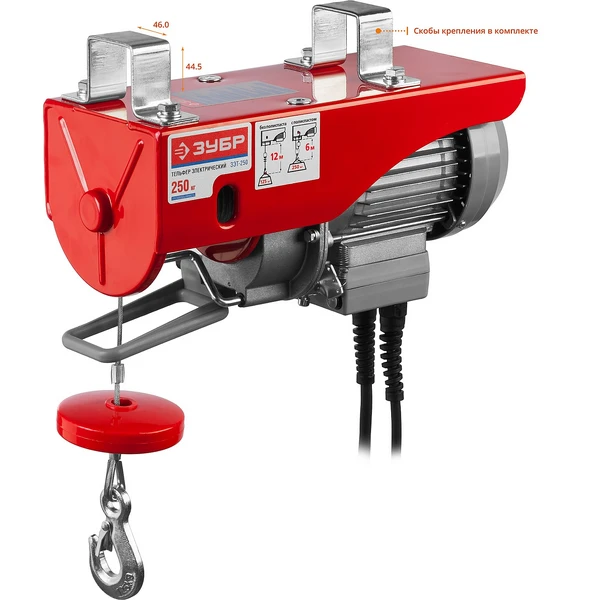

ЗУБР 125 / 250 кг, 1600 В, электрический тельфер (ЗЭТ-250)
Тельфер для простого и безопасного подъема различных грузов. Незаменим на складе, в гараже или стройплощадке. Безопасность оператора и изделия обеспечивается выносным пультом и всеми необходимыми защитными блокировками
Преимущества
- Оптимален для гаража, мастерской, загородного дома

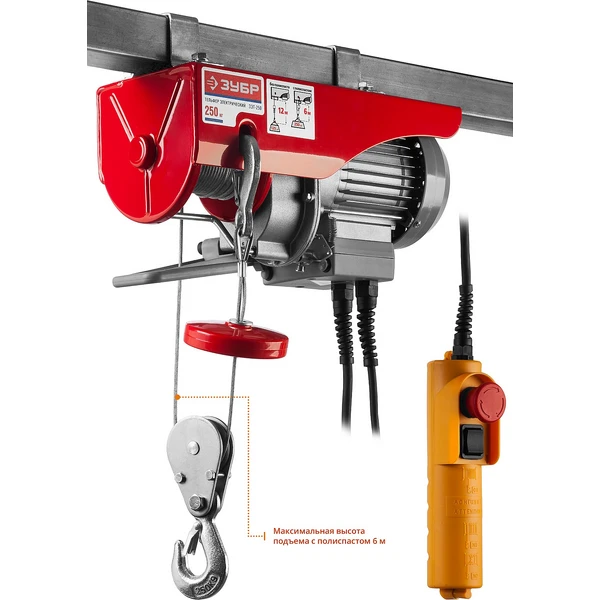

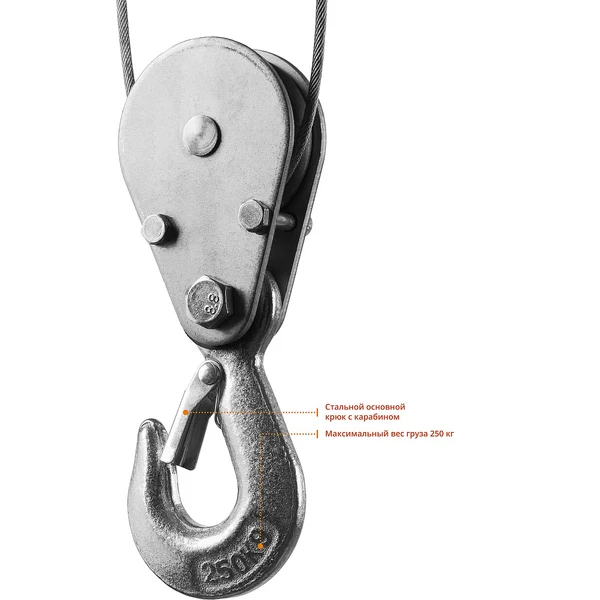

- Возможна работа в режиме с полиспастом. В этом режиме подъемный вес увеличивается в два раза
- Тройная система защиты:
- защита от перегрузки при превышении подъемного веса,
- система остановки при максимальных подъеме и опускании,
- подъем и опускание осуществляются только при нажатых кнопках - Повышенная безопасность:

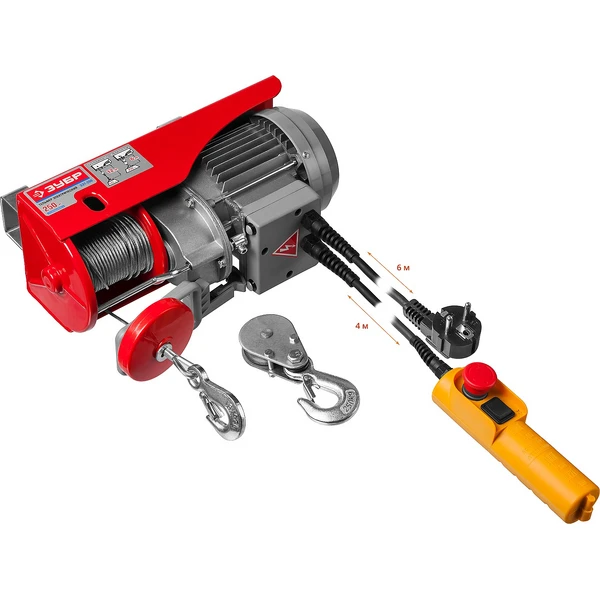

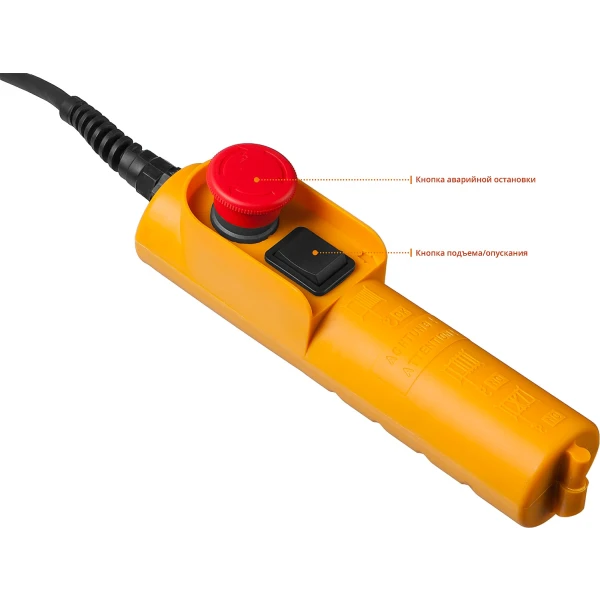

- выносной пульт для максимального удаления оператора от поднимаемого груза,
- кнопка экстренной остановки в случае неисправности,

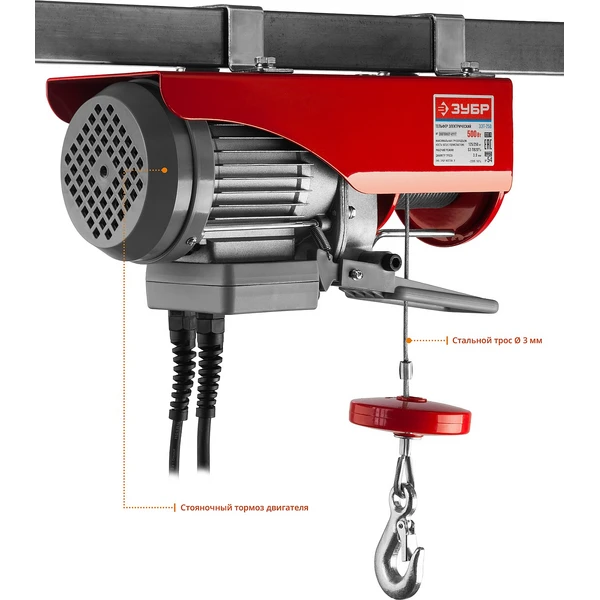

- защитное заземление - Надежный тормозной механизм, обеспечивающий удержание поднятого груза
- Конструкция с асинхронным двигателем, не требующим обслуживания в процессе эксплуатации
Использование
Для подъема, опускания и перемещения (в пределах перемещения кран-балки) грузов в производственных помещениях, складах, гаражах и на строительных площадках
| Гарантия | 60 |
| Тип упаковки | коробка картонная |
| Длина троса, м | 12 |
| Тип | канатный |
| Максимальная грузоподъемность, т | 0.25 |

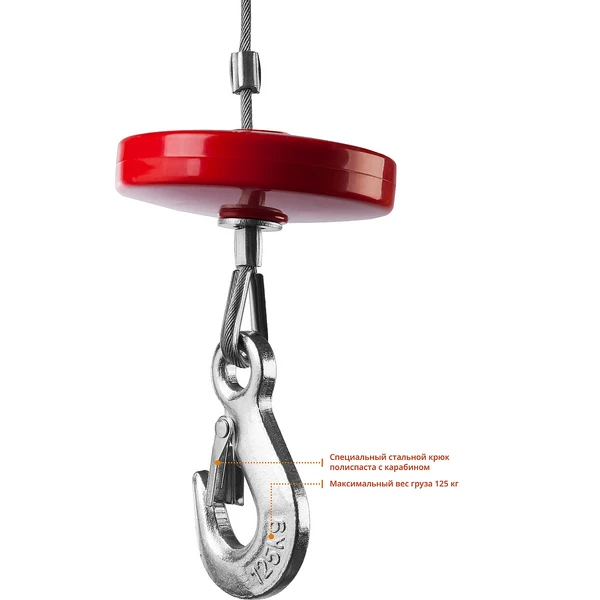

| Грузоподъемность (без полиспаста), т | 0.125 |
| Грузоподъемность (с полиспастом), т | 0.25 |
| Мощность, Вт | 500 |
| Скорость навивки (без / с полиспастом), м/мин | 8 / 4 |

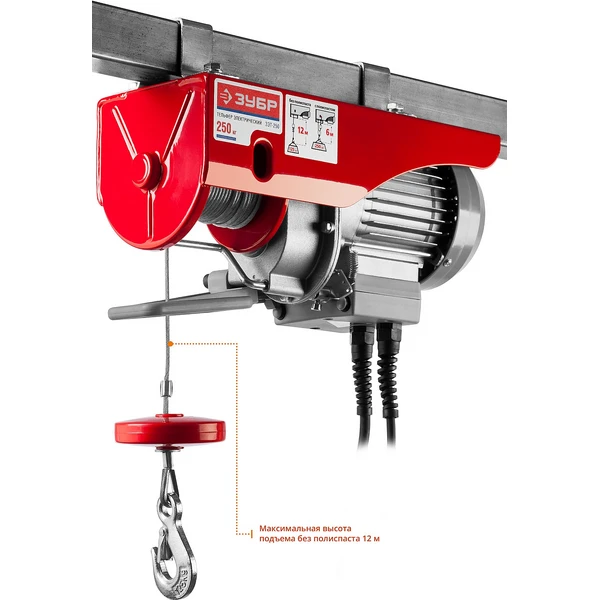

| Высота подъема (без /с полиспастом), м | 12 / 6 |
| Диаметр троса, мм | 3 |

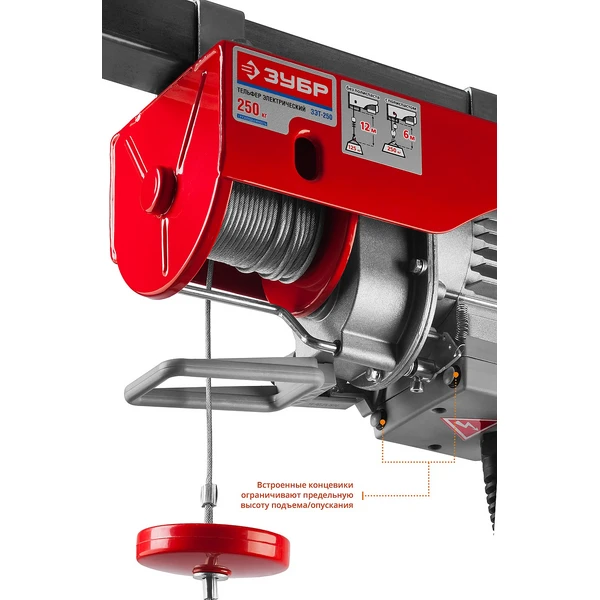

| Защита при максимальном подъеме и опускании | есть |
| Защита от перегрузки | есть |
| Напряжение питания, В/Гц | 230 / 50 |
| Габариты, см | 35.5x14.5x26 |
| Масса изделия, кг | 10.5 |
| Масса в упаковке, кг | 10.9 |
| Рабочий режим по гост 187-74 | S3 с ПВ 20% |

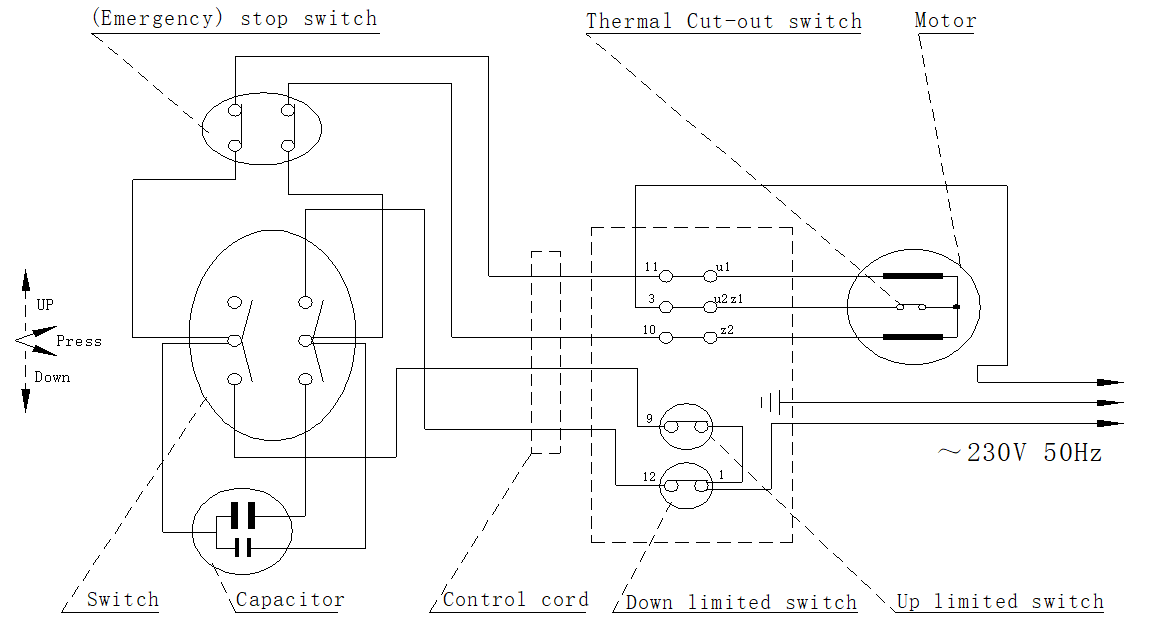

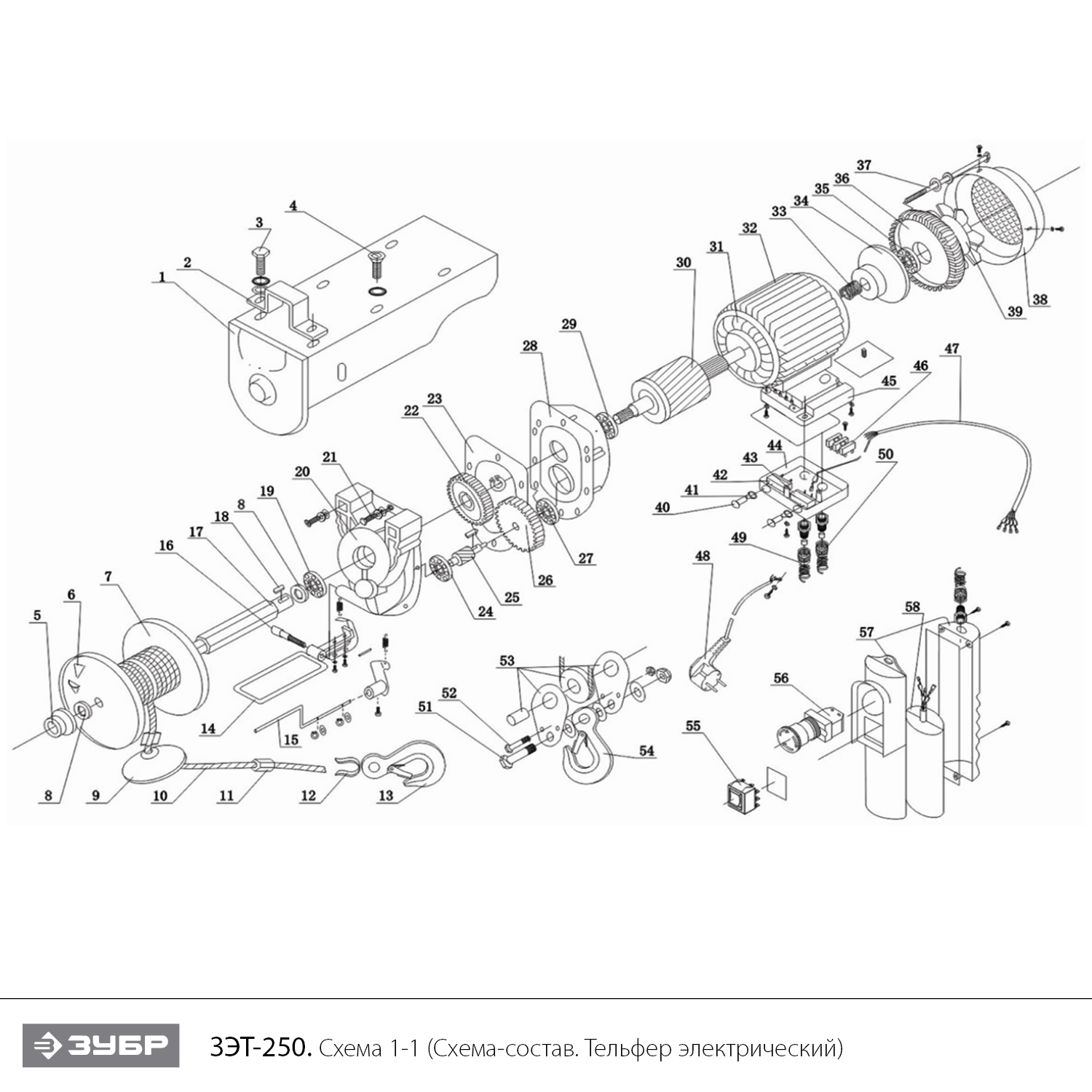

Схема сборки и запчасти ЗУБР 125 / 250 кг, 1600 В, электрический тельфер (ЗЭТ-250)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Кронштейн | U523-250-001 | - | |
| 2 | Скоба крепления | U523-250-002 | - | |
| 3 | Болт M8x30 | UM03-000-001 | 101.03 | |
| 4 | Винт M5х43 T20 | UM01-000-211 | - | |
| 5 | Втулка стальная | U523-250-005 | - | |
| 6 | Клин-фиксатор | U523-250-006 | - | |
| 7 | Барабан | U523-250-007 | - | |
| 8 | Шайба пластиковая | U523-250-008 | - | |
| 10 | Трос в сборе | U523-250-010-C | - | |
| 14 | Рычаг ограничителя подъема | U523-250-014 | - | |
| 15 | Рычаг ограничителя опускания | U523-250-015 | - | |
| 16 | Винт M8х58 Н6 | UM01-000-176 | - | |
| 17 | Вал барабана | U523-250-017 | 1 627.54 | |
| 18 | Шпонка | U523-250-018 | - | |
| 19 | Подшипник шариковый 6202-2RS (35x15x11) n/n | U009-620-2RS | 202.06 | |
| 20 | Корпус редуктора | U523-250-020 | 4 068.86 | |
| 21 | Болт M5x18 | UM03-000-035 | - | |
| 22 | Шестерня | U523-250-022 | 2 848.19 | |
| 23 | Прокладка | U523-250-023 | - | |
| 24 | Подшипник шариковый 6200 открытый (30х10х9) HABILE | U009-620-000 | 226.15 | |
| 25 | Промвал | U523-250-025 | 2 034.43 | |
| 26 | Шестерня промвала | U523-250-026 | 2 848.19 | |
| 28 | Промщит | U523-250-028 | 2 034.43 | |
| 30 | Ротор | U523-250-030 | 6 103.28 | |
| 31 | Статор в сборе | U523-250-031-C | 10 125.2 | |
| 33 | Пружина тормоза | U523-250-033 | - | |
| 34 | Диск тормозной | U523-250-034 | - | |
| 35 | Подшипник шариковый 6201-2RS (32х12х10) n/n | U009-620-1RS | 202.06 | |
| 36 | Крышка корпуса статора | U523-250-036 | - | |
| 37 | Болт M5x134 | UM03-000-016 | - | |
| 38 | Крышка крыльчатки | U523-250-038 | - | |
| 39 | Крыльчатка | U523-250-039 | - | |
| 40 | Шток выключателя | U523-250-040 | - | |
| 41 | Пыльник штока | U523-250-041 | - | |
| 42 | Микровыключатель JDLA-108 8А 250В | U523-250-042 | 657.28 | |
| 44 | Корпус выключателей | U523-250-044 | - | |
| 45 | Основание корпуса | U523-250-045 | - | |
| 46 | Колодка соединительная | U523-250-046 | - | |
| 47 | Шнур сетевой Rubber 4x1,0mm2 4m | U099-004-016-4 | - | |
| 48 | Шнур сетевой Rubber 3x1,0mm2 6m | U099-004-010-6 | - | |
| 49 | Зажим кабеля | U523-250-049 | - | |
| 53 | Полиспаст в сборе | U523-250-053-C | - | |
| 55 | Выключатель HY12-9-3 18(10)A 250V~ | U523-250-055 | 1 212.37 | |
| 56 | Выключатель аварийный TQKB02 8A 250V~ | U523-250-056 | 1 442.95 | |
| 57 | Корпус пульта управления | U523-250-057 | - | |
| 58 | Конденсатор 14.5мкФ+3.5мкФ 450В | U523-250-058 | - | |
| 59 | Пульт управления в сборе | U523-250-057-C | 3 311.54 | |
