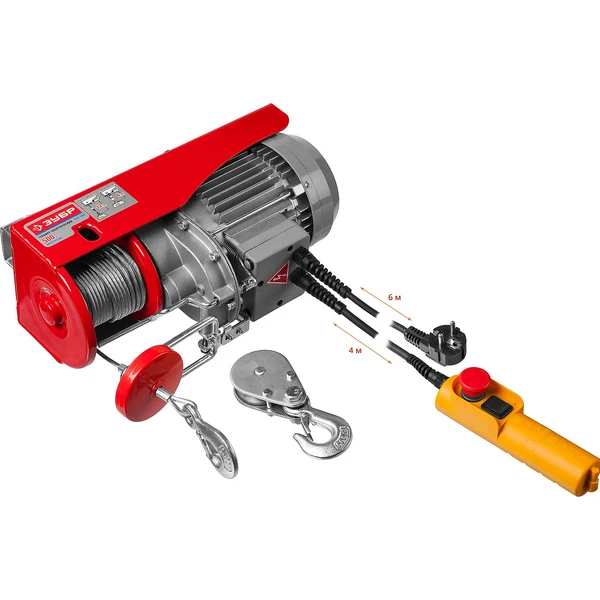

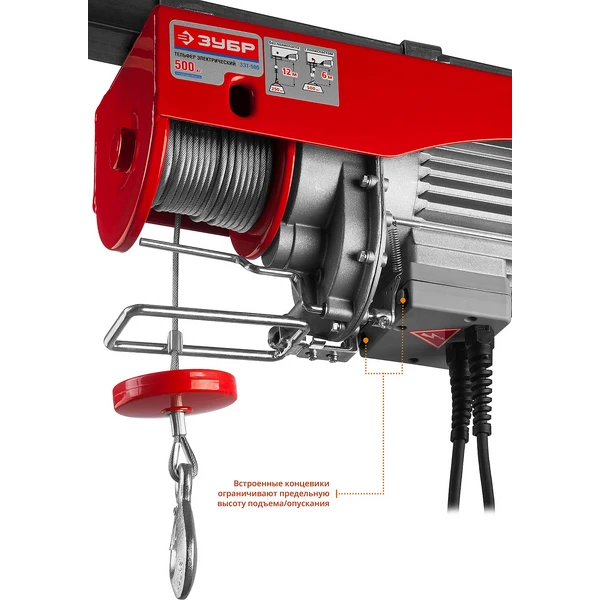

ЗУБР 500 / 250 кг, 1600 В, электрический тельфер (ЗЭТ-500)
Тельфер для простого и безопасного подъема различных грузов. С возможностью подъема до 0.5 тонны данное изделие будет незаменимо на складе, в гараже и стройплощадке
Преимущества
- Оптимален для гаража, мастерской, загородного дома
- Возможна работа в режиме с полиспастом. В этом режиме подъемный вес увеличивается в два раза
- Тройная система защиты:
- защита от перегрузки при превышении подъемного веса,
- система остановки при максимальных подъеме и опускании,
- подъем и опускание осуществляются только при нажатых кнопках - Повышенная безопасность:
- выносной пульт для максимального удаления оператора от поднимаемого груза,
- кнопка экстренной остановки в случае неисправности,
- защитное заземление - Надежный тормозной механизм, обеспечивающий удержание поднятого груза
- Конструкция с асинхронным двигателем, не требующим обслуживания в процессе эксплуатации
Использование
Для подъема, опускания и перемещения (в пределах перемещения кран-балки) грузов в производственных помещениях, складах, гаражах и на строительных площадках
| Гарантия | 60 |
| Тип упаковки | коробка картонная |
| Длина троса, м | 12 |
| Тип | канатный |
| Максимальная грузоподъемность, т | 0.5 |

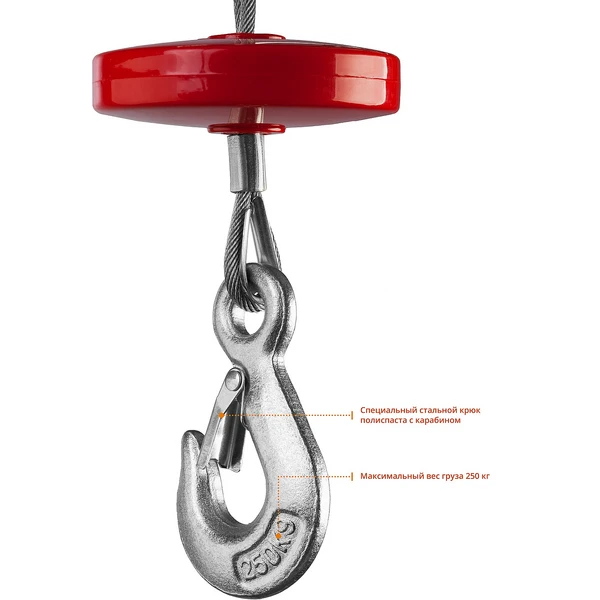

| Грузоподъемность (без полиспаста), т | 0.25 |
| Грузоподъемность (с полиспастом), т | 0.5 |
| Мощность, Вт | 900 |
| Скорость навивки (без / с полиспастом), м/мин | 8 / 4 |

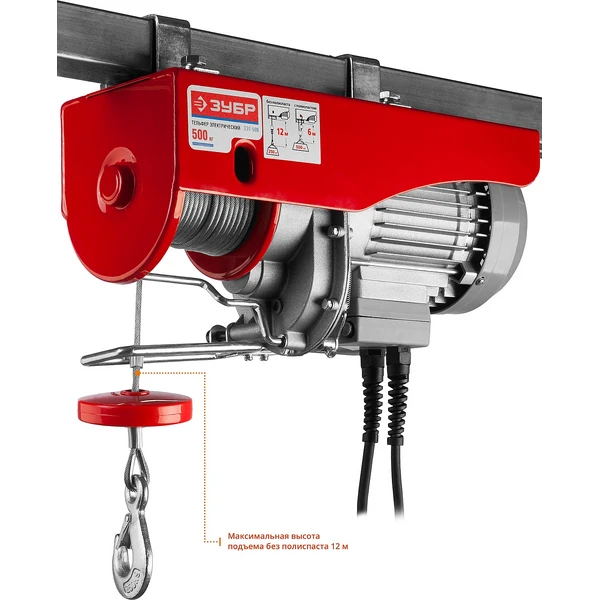

| Высота подъема (без /с полиспастом), м | 12 / 6 |

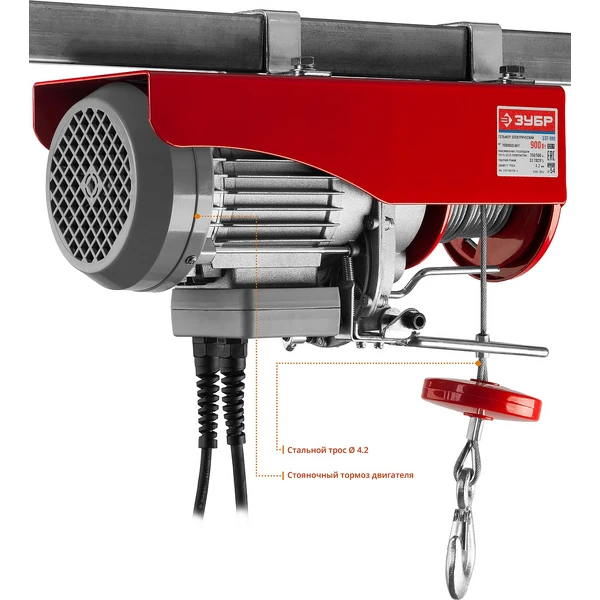

| Диаметр троса, мм | 4.2 |
| Защита при максимальном подъеме и опускании | есть |
| Защита от перегрузки | есть |
| Напряжение питания, В/Гц | 230 / 50 |
| Габариты, см | 38x16x28 |
| Масса изделия, кг | 16.7 |
| Масса в упаковке, кг | 17.2 |
| Рабочий режим по гост 187-75 | S3 с ПВ 25% |

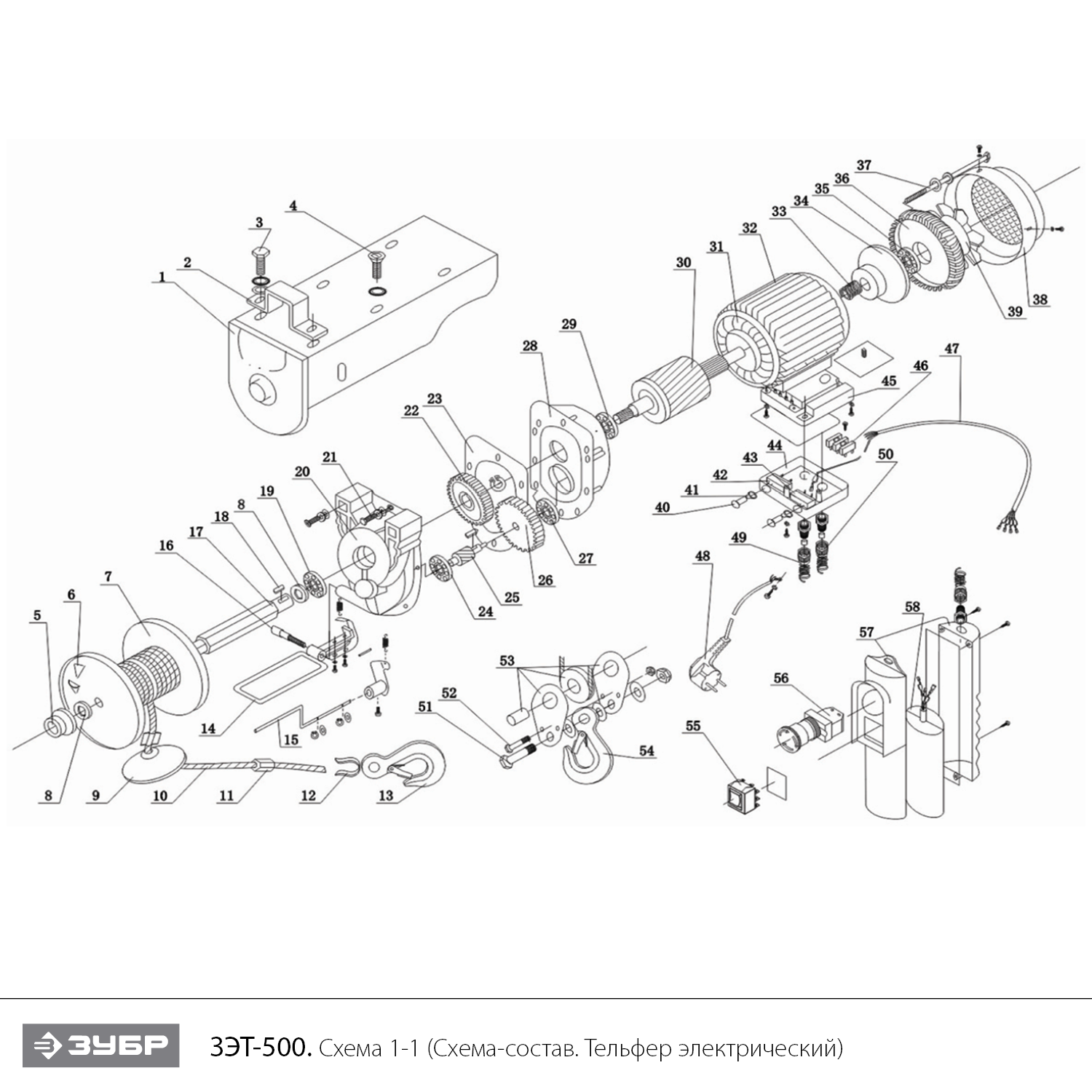

Схема сборки и запчасти ЗУБР 500 / 250 кг, 1600 В, электрический тельфер (ЗЭТ-500)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Кронштейн | U523-500-001 | - | |

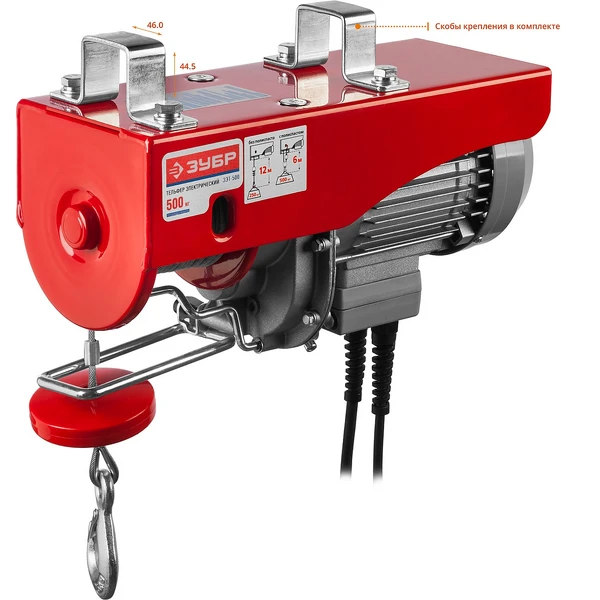

| 2 | Скоба крепления | U523-500-002 | - | |
| 3 | Болт M10х32 | UM03-000-031 | - | |
| 4 | Винт M10x30 H6 (потай) | UM01-000-212 | - | |
| 5 | Втулка стальная | U523-500-005 | - | |
| 6 | Клин-фиксатор | U523-250-006 | - | |
| 7 | Барабан | U523-500-007 | - | |
| 8 | Шайба пластиковая | U523-500-008 | - | |
| 10 | Трос в сборе | U523-500-010-C | - | |
| 14 | Рычаг ограничителя подъема | U523-500-014 | - | |
| 15 | Рычаг ограничителя опускания | U523-500-015 | - | |
| 16 | Винт M8х58 Н6 | UM01-000-176 | - | |
| 17 | Вал барабана | U523-500-017 | 2 347.41 | |
| 18 | Шпонка | U523-500-018 | - | |
| 19 | Подшипник шариковый 6203-2Z (40х17х12) BY | U009-620-3RS | 363.49 | |
| 20 | Корпус редуктора | U523-500-020 | 5 868.54 | |
| 21 | Болт M5X23 | UM03-000-038 | - | |
| 22 | Шестерня | U523-500-022 | 3 030.93 | |
| 23 | Прокладка | U523-500-023 | - | |
| 24 | Подшипник шариковый 6201 открытый (32х12х10) C&U | U009-620-100 | 363.07 | |
| 25 | Промвал | U523-500-025 | 3 030.93 | |
| 26 | Шестерня промвала | U523-500-026 | 3 030.93 | |
| 28 | Промщит | U523-500-028 | 3 030.93 | |
| 29 | Подшипник шариковый 6202-2RS (35x15x11) n/n | U009-620-2RS | 202.06 | |
| 30 | Ротор | U523-500-030 | 8 810.65 | |
| 31 | Статор в сборе | U523-500-031-C | 14 666.68 | |
| 33 | Пружина тормоза | U523-500-033 | - | |
| 34 | Диск тормозной | U523-500-034 | 1 616.5 | |
| 36 | Крышка корпуса статора | U523-500-036 | - | |
| 37 | Болт M5x160 | UM03-000-026 | - | |
| 38 | Крышка крыльчатки | U523-500-038 | - | |
| 39 | Крыльчатка | U523-500-039 | - | |
| 40 | Шток выключателя | U523-250-040 | - | |
| 41 | Пыльник штока | U523-250-041 | - | |
| 42 | Микровыключатель JDLA-108 8А 250В | U523-250-042 | 657.28 | |
| 44 | Корпус выключателей | U523-250-044 | - | |
| 45 | Основание корпуса | U523-250-045 | - | |
| 46 | Колодка соединительная | U523-250-046 | - | |
| 47 | Шнур сетевой Rubber 4x1,0mm2 4m | U099-004-016-4 | - | |
| 48 | Шнур сетевой Rubber 3x1,0mm2 6m | U099-004-010-6 | - | |
| 49 | Зажим кабеля | U523-250-049 | - | |

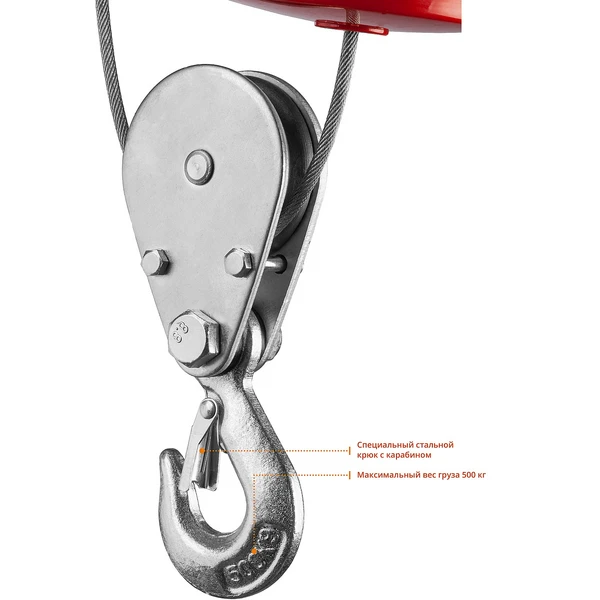

| 53 | Полиспаст в сборе | U523-500-053-C | - | |
| 55 | Выключатель HY12-9-3 18(10)A 250V~ | U523-250-055 | 1 212.37 | |
| 56 | Выключатель аварийный TQKB02 8A 250V~ | U523-250-056 | 1 442.95 | |
| 57 | Корпус пульта управления | U523-250-057 | - | |

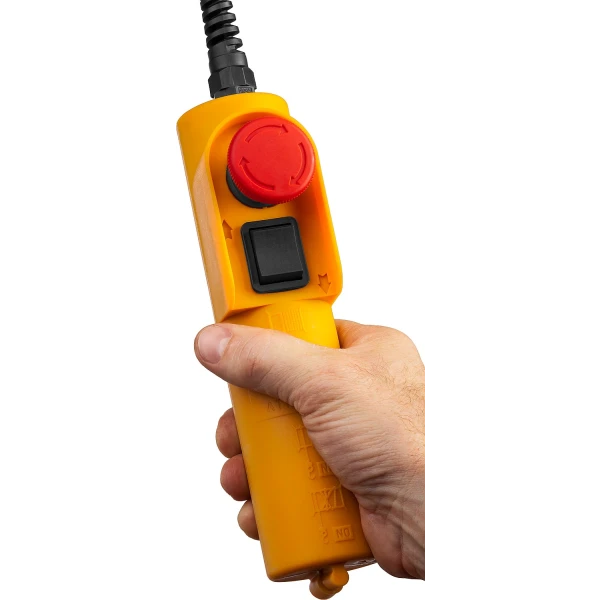

| 57C | Пульт управления в сборе | U523-500-057-C | 4 709.74 | |
| 58 | Конденсатор 29мкФ+6мкФ 450V | U523-500-058 | 1 690.13 | |
| 59 | Шайба пластиковая | U523-500-059 | - | |
