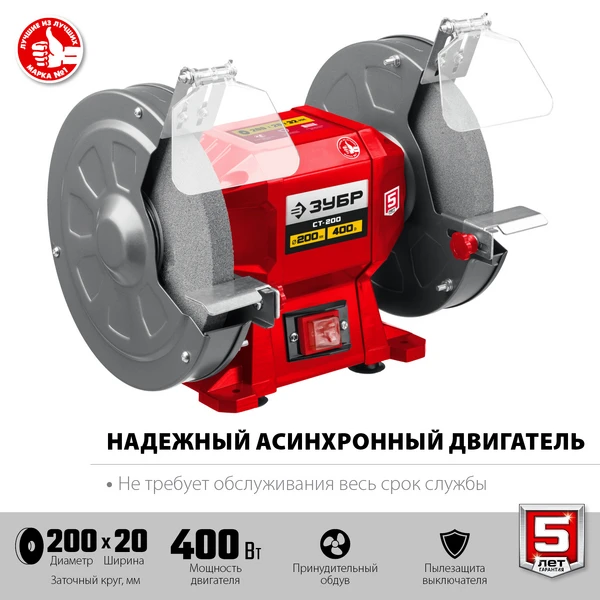

ЗУБР d 200 мм, 400 Вт, заточной станок (СТ-200)
Станок заточной ЗУБР СТ-200 – незаменимый инструмент для гаража, мастерской, используемый для заточки и сухой шлифовки металлических заготовок и режущего инструмента. Простота конструкции, высокая надежность, компактный размер, два камня с разной зернистостью – все что нужно для настоящего мастера, ценяще-го качество и рассчитывающего на долгий срок службы

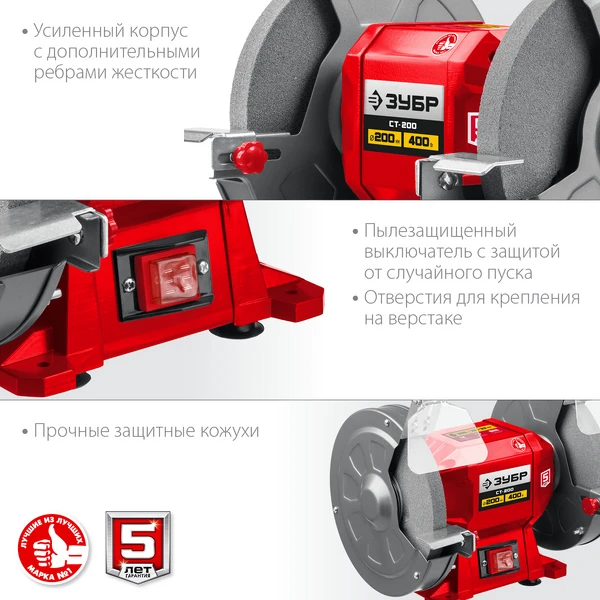

Преимущества
- Простое и надежное изделие,
- 2 абразивных заточнных круга разной зернистости для любых работ,
- Асинхронный двигатель, не требующий обслуживания весь срок службы,

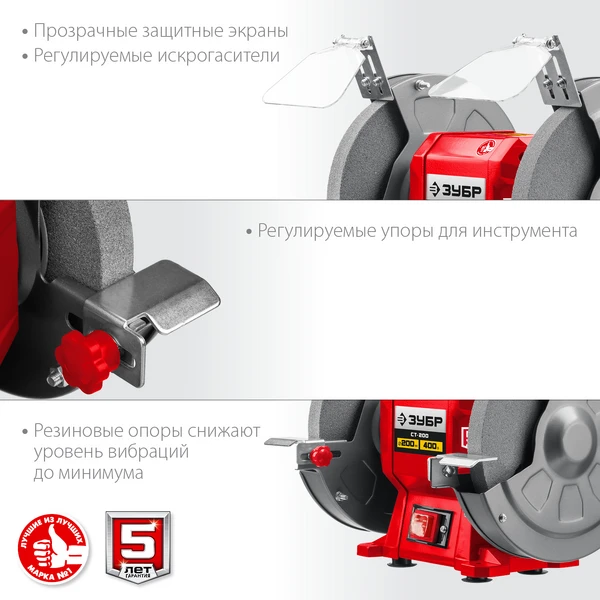

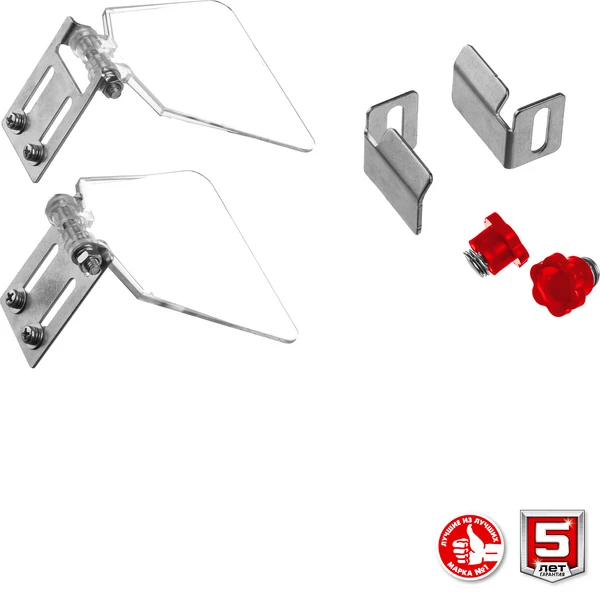

- Прозрачные экраны для защиты оператора от продуктов обработки,
- Пылезащищенный выключатель для беспроблемной эксплуатации,
- Возможность крепления к опорной поверхности,

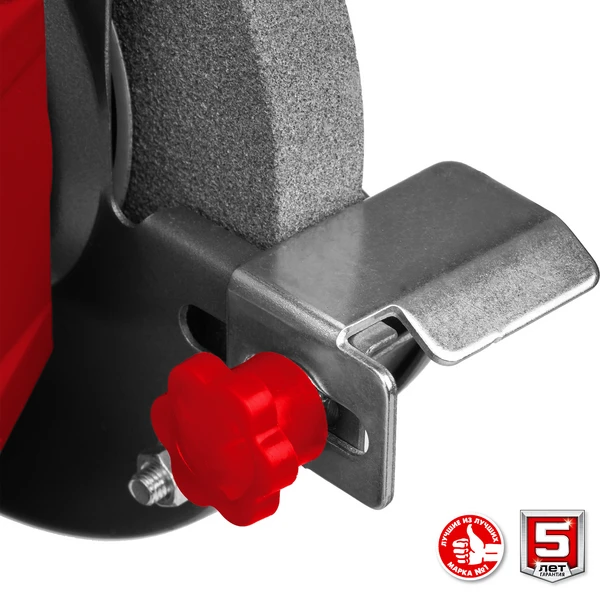

- Регулируемый упор для инструмента.
Использование
Для заточки режущего инструмента и сухой шлифовки металлических заготовок
| Подсветка | нет |
| Масса изделия, кг | 10 |
| Гарантия | 60 |
| Напряжение питания, В/Гц | ~230/50 |
| Мощность, Вт | 400 |
| Режим работы | S2, 15 мин |
| Тип станка | Заточной |
| Диаметр круга, мм | 200 |
| Тип электродвигателя | асинхронный |
| Частота вращения, мин-1 | 2950 |
| Диаметр посадочного отвверстия, мм | 32 |
| Толщина точильного круга, мм | 20 |
| Зернистость круга №1 | 60 |
| Зернистость круга №2 | 80 |
| Пылезащитный выключатель | есть |
| Защитные экраны | есть |
| Тип упаковки | коробка картонная |

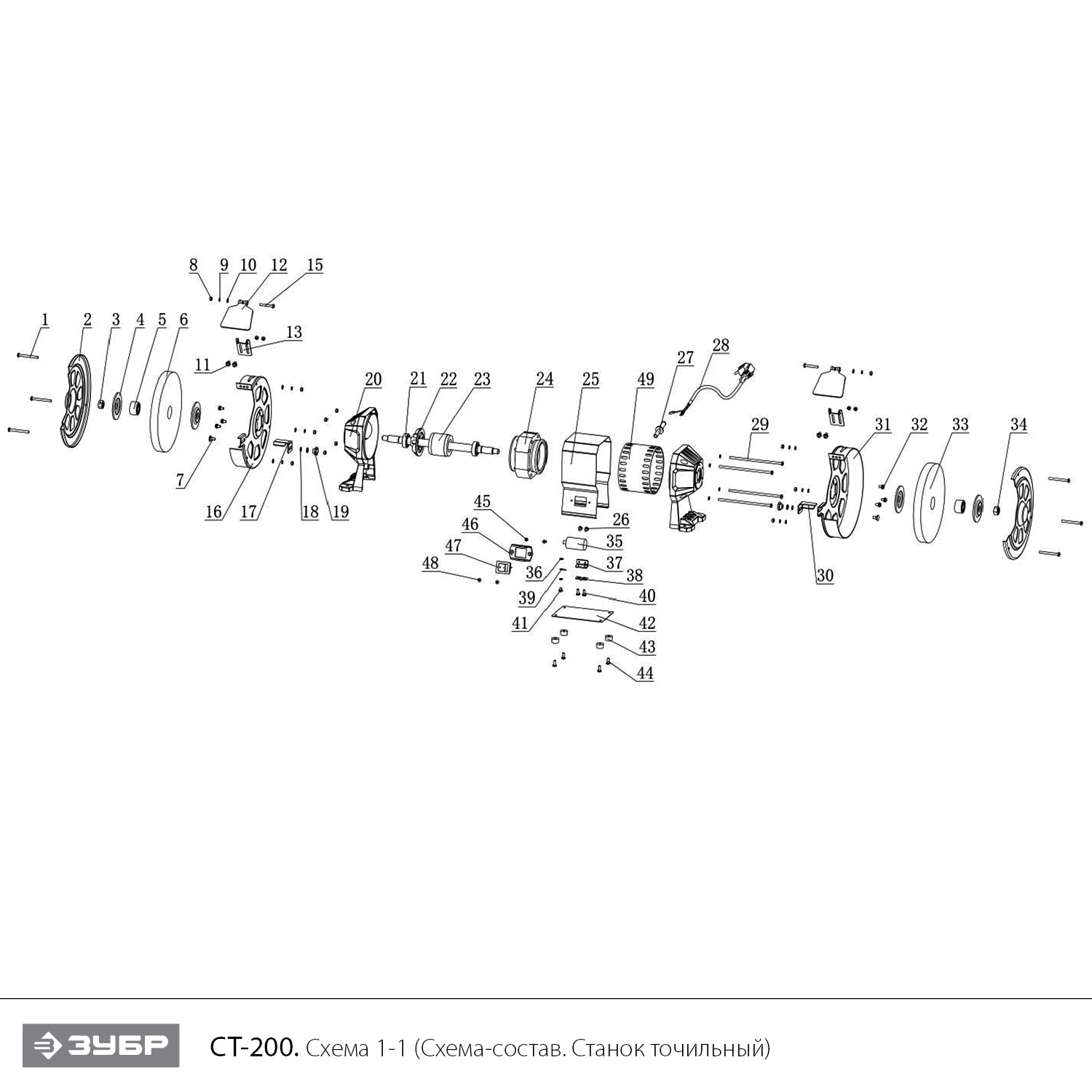

Схема сборки и запчасти ЗУБР d 200 мм, 400 Вт, заточной станок (СТ-200)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 2 | Кожух диска 200 мм внешний | N000-031-105 | - | |
| 3 | Гайка M12 (Левая резьба) | N000-026-835 | - | |
| 4.1 | Фланец прижимной D68хd12.65 внешний | N000-017-101 | 186.67 | |
| 4.2 | Фланец прижимной D68хd16 внутренний | N000-017-080 | 202.06 | |
| 5 | Втулка D32хd16.7хL20 | N000-031-106 | 101.03 | |
| 6 | Круг шлифовальный 200х32х20(80) | N000-031-107 | 808.25 | |
| 7 | Болт M6x12 | N000-013-891 | - | |
| 8 | Гайка M5 | N000-013-836 | - | |
| 10 | Шайба D5 | N000-013-851 | - | |
| 12 | Искрогаситель | N000-031-016 | 303.09 | |
| 13 | Кронштейн | N000-031-017 | 108.89 | |
| 14 | Кожух диска 200мм внутренний левый | N000-031-108 | - | |
| 16 | Упор инструмента левый | N000-031-033 | - | |
| 18 | Шайба D6 | N000-013-704 | - | |
| 19 | Винт барашек M6 | N000-031-028 | - | |
| 20 | Корпус боковая часть | N000-031-081-2 | 895.47 | |
| 21 | Подшипник шариковый 6002-2RS (32x15x9) CCEB | U009-600-2RS | 425.85 | |
| 22 | Ротор АД | N000-031-109 | - | |
| 23 | Крыльчатка | N000-031-110 | - | |
| 24 | Статор АД | N000-031-111 | 4 546.39 | |
| 25 | Крышка корпуса | N000-031-112 | - | |
| 27 | Воротник шнура | N000-031-010 | - | |
| 28 | Шнур сетевой ZUBR PVC H03VV-F 3Gх0.5мм2 1м | V000-006-385 | - | |
| 30 | Упор инструмента правый | N000-031-027 | 200 | |
| 31 | Кожух диска 200 мм внутренний правый | N000-031-113 | 303.09 | |
| 33 | Круг шлифовальный 200х32х20(60) | N000-031-114 | 808.25 | |
| 34 | Гайка M12 | N000-013-905 | - | |
| 38 | Конденсатор 6 мкФ 450V | U172-200-030 | 606.19 | |
| 39 | Уголок | N000-031-009 | - | |
| 40 | Прижим кабеля | N000-031-011 | - | |
| 41 | Винт M5х10 | N000-022-030 | - | |
| 42 | Основание нижнее | N000-031-115 | - | |
| 43 | Опора резиновая | N000-031-030 | - | |
| 45 | Гайка M4 | N000-014-199 | - | |
| 46 | Панель выключателя | N000-031-031 | - | |
| 47 | Выключатель CK1 AC250V, 6(4)A, 5E4 | V000-003-379 | 372.88 | |
| 48 | Винт M4x10 | N000-013-843 | - | |
