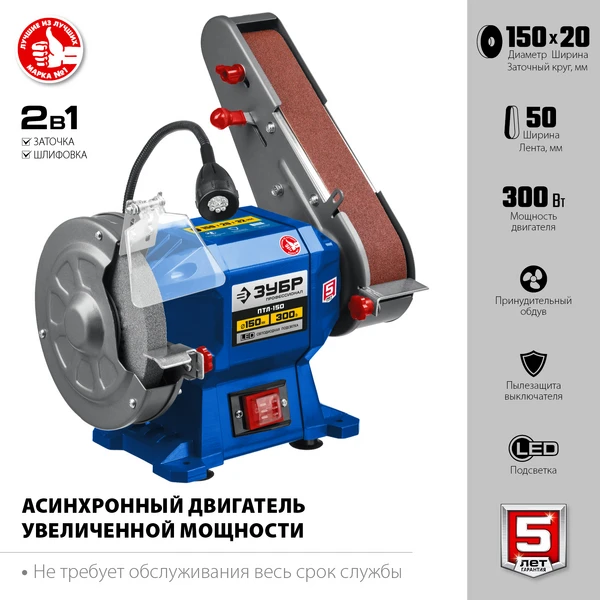

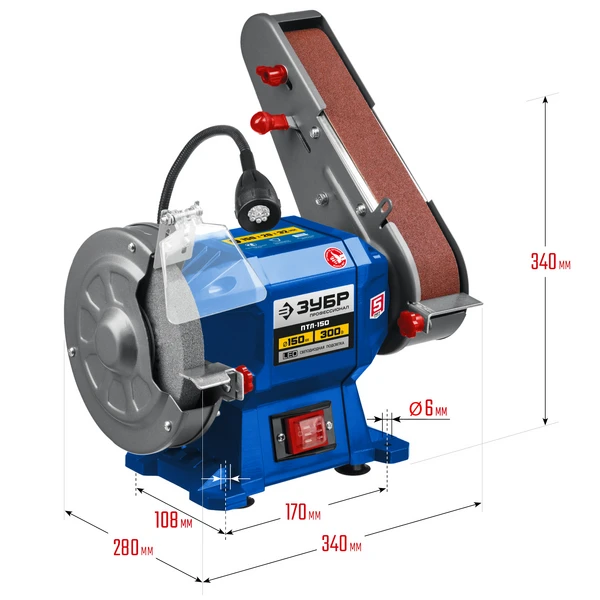

ЗУБР d 150, 50x686 мм лента, 300 Вт, заточной станок с шлифовальной лентой, Профессионал (ПТЛ-150)
Станок заточной ЗУБР ПТЛ-150 – незаменимый инструмент для гаража, мастерской, используемый для заточки режущего инструмента и шлифовки заготовок. Простота конструкции, высокая надежность, компактный размер, два шлифовальных материала с разной зернистостью – все что нужно для настоящего мастера, ценящего качество и рассчитывающего на долгий срок службы.

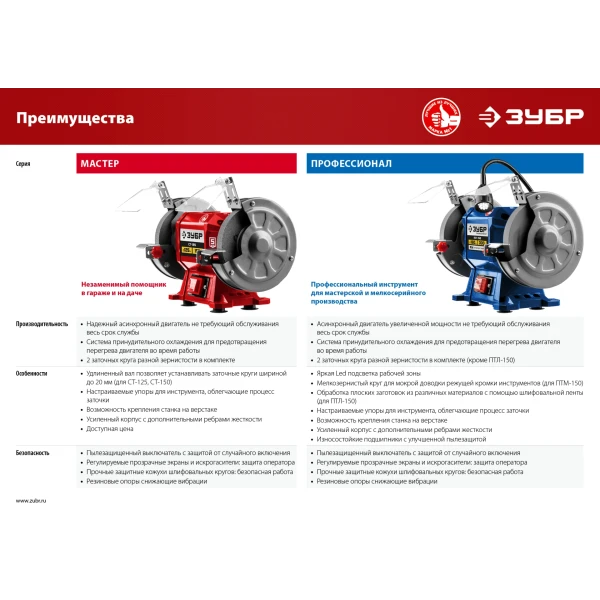

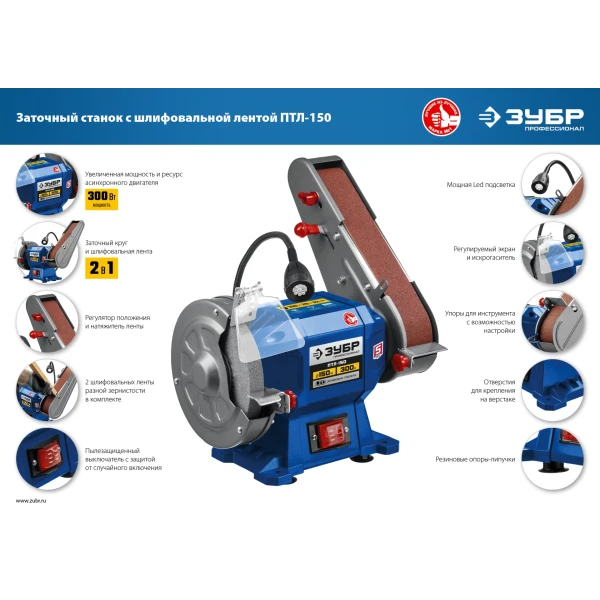

Преимущества
- Универсальное изделие для всех видов шлифовальных работ и материалов,

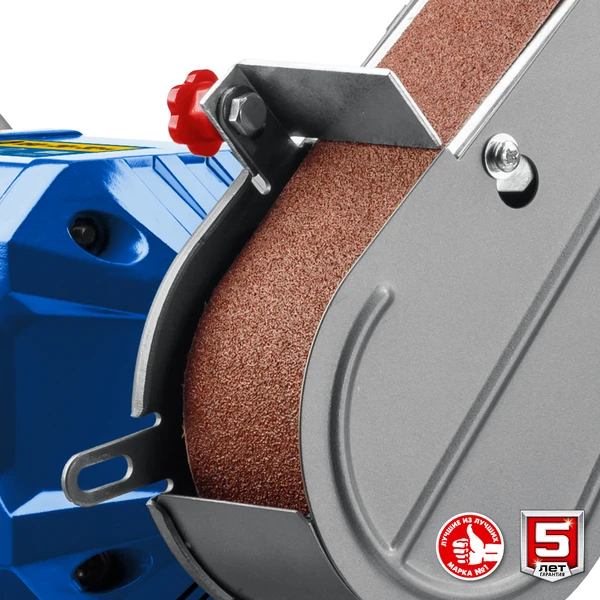

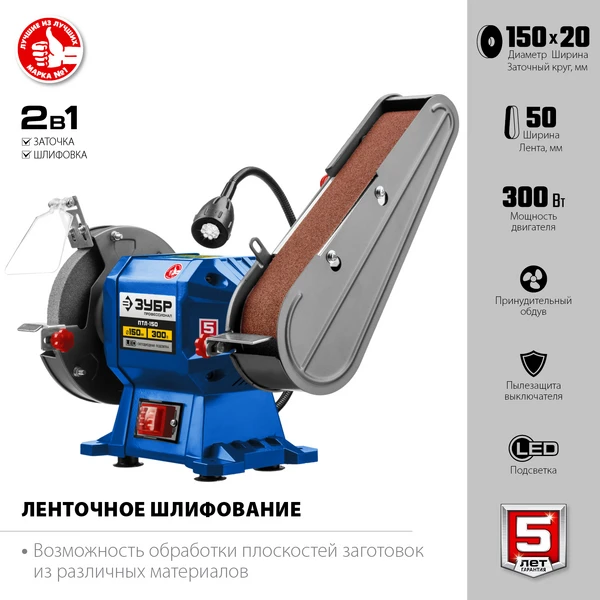

- Возможность шлифования больших площадей благодаря абразивной ленте,
- При установке шлифовальных материалов различной шероховатости облегчается переключение между разными шлифовальными работами,
- Наиболее популярный посадочный размер диска,
- Асинхронный двигатель, не требующий обслуживания весь срок службы,

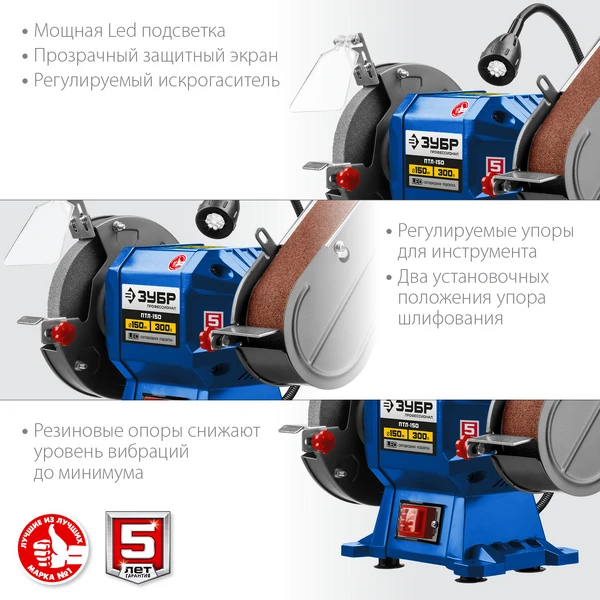

- Прозрачный экран для защиты оператора от продуктов обработки,
- LED подсветка рабочей зоны

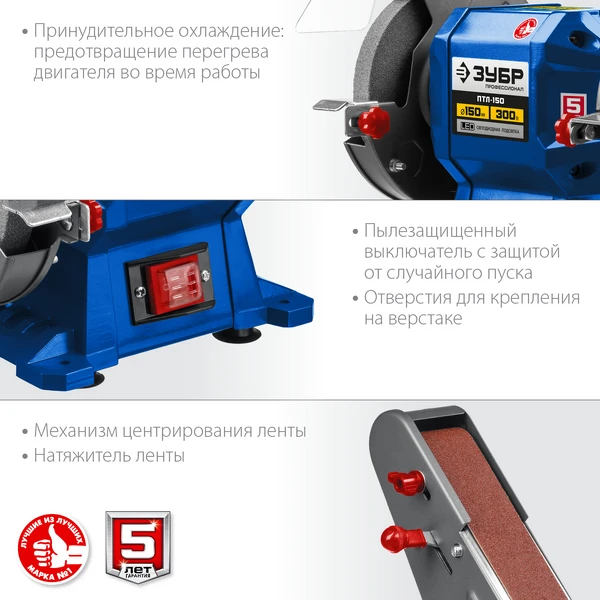

- Пылезащищенный выключатель для беспроблемной эксплуатации,
- Возможность крепления к опорной поверхности,

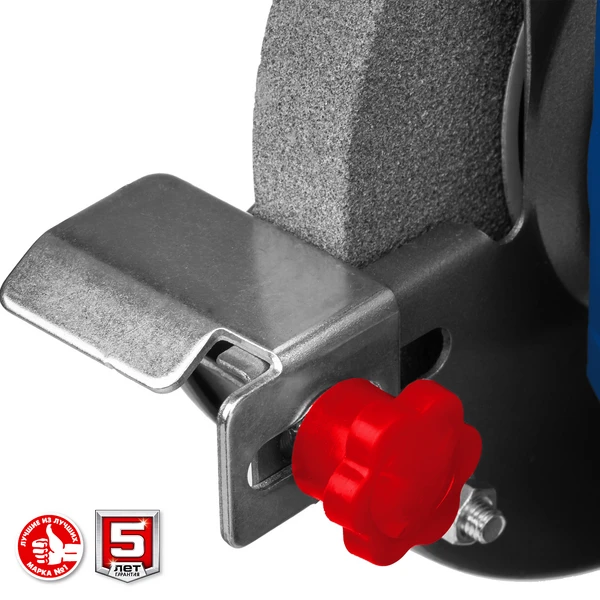

- Регулируемый упор для инструмента.
Использование
Для заточки режущего инструмента и шлифовки заготовок
| Подсветка | есть |
| Масса изделия, кг | 8.4 |
| Гарантия | 60 |
| Напряжение питания, В/Гц | ~230/50 |
| Мощность, Вт | 300 |
| Режим работы | S2, 30 мин |
| Тип станка | Заточной |
| Тип электродвигателя | асинхронный |
| Частота вращения, мин-1 | 2950 |
| Диаметр посадочного отвверстия, мм | 32 |
| Пылезащитный выключатель | есть |
| Защитные экраны | есть |
| Длина ленты, мм | 686 |
| Ширина ленты, мм | 50 |
| Наружний диаметр, мм | 150 |
| Ширина круга, мм | 20 |
| Зернистость круга | 60 |
| Зернистость | 80/100 |
| Тип упаковки | коробка картонная |

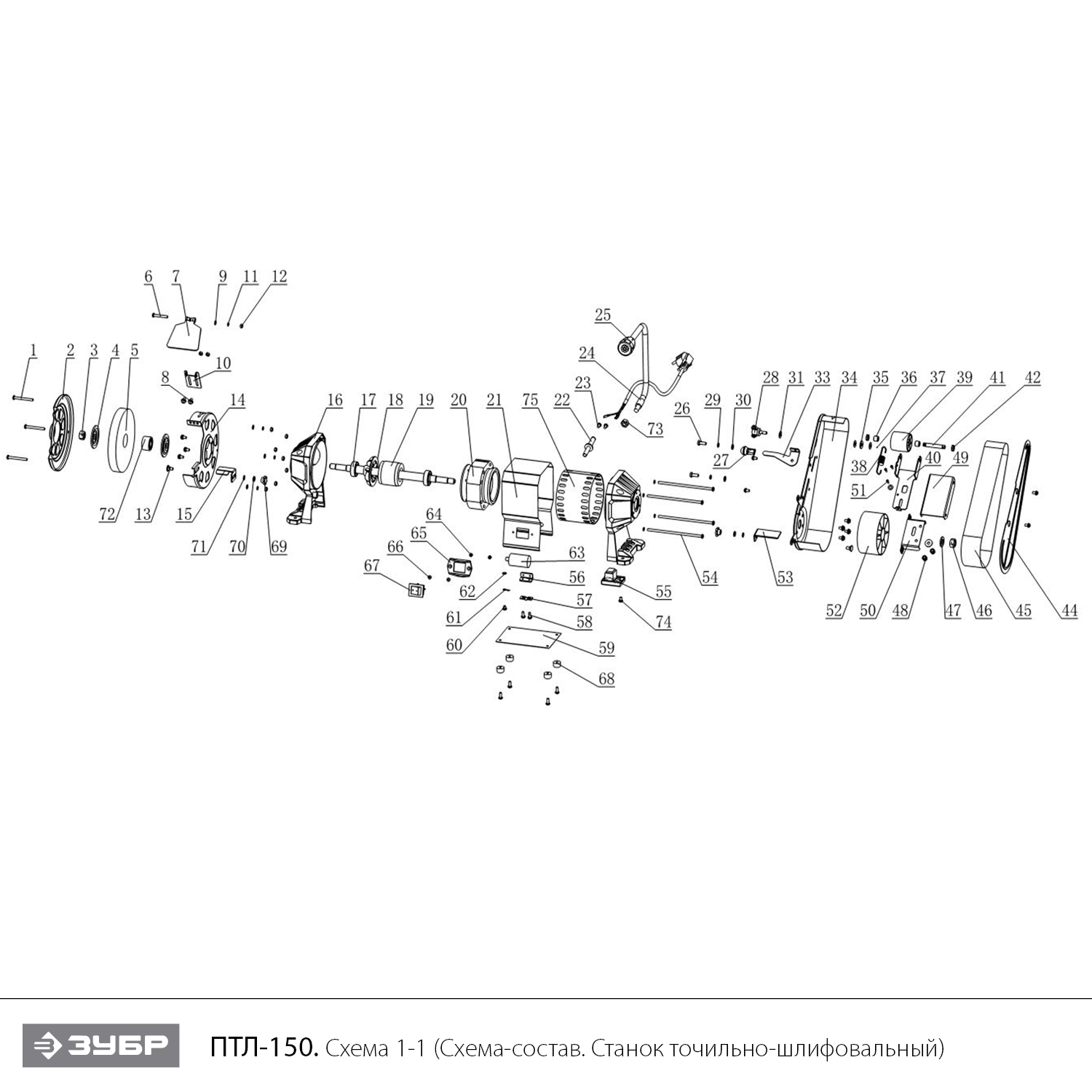

Схема сборки и запчасти ЗУБР d 150, 50x686 мм лента, 300 Вт, заточной станок с шлифовальной лентой, Профессионал (ПТЛ-150)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 2 | Кожух диска 150мм внешний | N000-031-026 | 171.75 | |
| 3 | Гайка M12 (Левая резьба) | N000-026-835 | - | |
| 4 | Фланец прижимной D52хd12.65х6.8 | N000-031-116 | 256.31 | |
| 5 | Круг шлифовальный 150х32х20(60) | N000-031-118 | - | |
| 7 | Искрогаситель | N000-031-016 | 303.09 | |
| 9 | Шайба D5 | N000-013-851 | - | |
| 10 | Кронштейн | N000-031-017 | 108.89 | |
| 12 | Гайка M5 | N000-013-836 | - | |
| 13 | Болт M6x12 | N000-013-891 | - | |
| 14 | Кожух диска 150мм внутренний левый | N000-031-037 | - | |
| 15 | Упор инструмента левый | N000-031-033 | - | |
| 16 | Корпус боковая часть | N000-031-081-2 | 895.47 | |
| 17 | Подшипник шариковый 6202 открытый (35х15х11) n/n | U009-620-200 | 386.35 | |
| 18 | Ротор АД | N000-031-109 | - | |
| 19 | Крыльчатка | N000-031-014 | - | |
| 20 | Статор АД | N000-031-111 | 4 546.39 | |
| 21 | Крышка корпуса | N000-031-189 | - | |
| 22 | Воротник шнура | N000-031-010 | - | |
| 24 | Лампа 8 LED 220V 1.5Wt | N000-031-040 | 303.09 | |
| 25 | Шнур сетевой ZUBR PVC H03VV-F 3Gх0.5мм2 1м | V000-006-385 | - | |
| 26 | Болт M6x16 | N000-006-187 | - | |
| 27 | Рукоятка | N000-031-190 | - | |
| 28 | Винт барашек | N000-031-191 | - | |
| 33 | Скоба | N000-031-192 | - | |
| 34 | Кожух ленты внутренний | N000-031-193 | - | |
| 35 | Прокладка | N000-031-194 | - | |
| 36 | Подшипник игольчатый HK0810 (12x8x10) | U010-081-000 | 124 | |
| 37 | Шплинт | N000-031-195 | - | |
| 38 | Пружина | N000-031-196 | - | |
| 39 | Шкив ведомый с валом в сборе (EV 39. 41) | N000-031-197 | 297.01 | |
| 40 | Кронштейн | N000-031-198 | - | |
| 41 | Вал шкива ведомого | N000-031-199 | 404.12 | |
| 43 | Крышка подшипника | N000-031-200 | - | |
| 44 | Кожух ленты внешний | N000-031-201 | - | |
| 45 | Лента абразивная 50x686 Р60 | N000-031-202 | - | |
| 46 | Гайка M12 | N000-013-905 | - | |
| 47 | Шайба D12 V1 | N000-022-716 | - | |
| 48 | Контргайка M6 | N000-025-032 | - | |
| 49 | Кронштейн ленты | N000-031-203 | - | |
| 50 | Крепёж кронштейна | N000-031-204 | - | |
| 51 | Винт M5x12 | N000-027-224 | - | |
| 52 | Шкив ведущий | N000-031-205 | 382.95 | |
| 53 | Упор инструмента правый | N000-031-027 | 200 | |
| 55 | Блок питания LED освещения V4 AC230V/DC12V 0.35Wt BL-BDSLJ-20200606 | V000-007-054 | 404.12 | |
| 56 | Уголок | N000-031-009 | - | |
| 57 | Прижим кабеля | N000-031-011 | - | |
| 59 | Основание нижнее | N000-031-206 | - | |
| 63 | Конденсатор 6 мкФ 450V | U172-200-030 | 606.19 | |
| 64 | Гайка M4 | N000-014-199 | - | |
| 65 | Панель выключателя | N000-031-031 | - | |
| 66 | Винт M4x10 | N000-013-843 | - | |
| 67 | Выключатель CK1 AC250V, 6(4)A, 5E4 | V000-003-379 | 372.88 | |
| 68 | Опора резиновая | N000-031-030 | - | |
| 69 | Винт барашек M6 | N000-031-028 | - | |
| 70 | Шайба D6 | N000-013-704 | - | |
| 72 | Втулка D32хd12.7хL20 | N000-031-024 | 101.03 | |
| 73 | Гайка M10 | N000-022-371 | 101.03 | |
| 74 | Винт M5X12 | N000-014-143 | 101.03 | |
| 76 | Контакт D6,3мм | N000-026-966 | - | |
| 77 | Изоляционный колпачок | N000-026-973 | - | |
