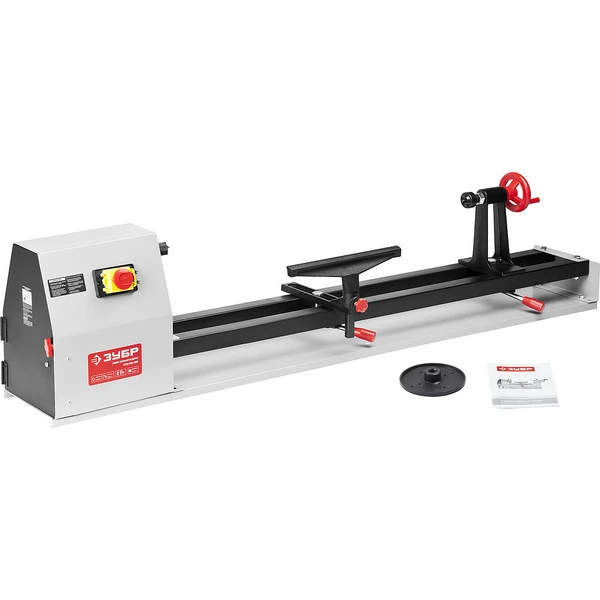

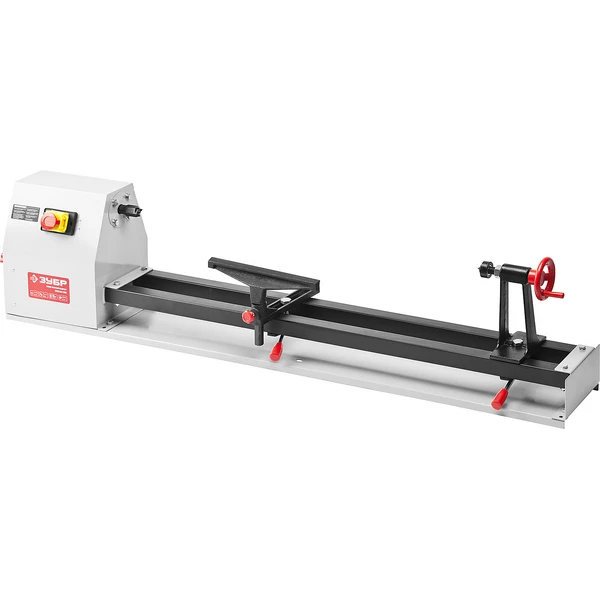

ЗУБР d 350 мм, 1000 мм, 350 Вт, токарный станок по дереву (ЗСТД-350-1000)
Оптимальный выбор для разнообразной и качественной работы. Возможность обработки длинных заготовок, простота и надежность конструкции превращает данный станок в профессиональный инструмент
Преимущества
- Электромагнитный выключатель, предотвращающий случайное включение при восстановлении напряжения, с кнопкой экстренной остановки
- Ступенчатая регулировка частоты вращения для различных работ и обработки различных материалов
- Достаточная длина станины для вытачивания практически любых деталей
- Широкий подручник для максимального удобства работы
- Планшайба для обработки крупных заготовок в комплекте
Использование
Для вытачивания цилиндрических заготовок из дерева
| Частота вращения шпинделя, об/мин | 840-2480 |
| Число скоростей | 4 |

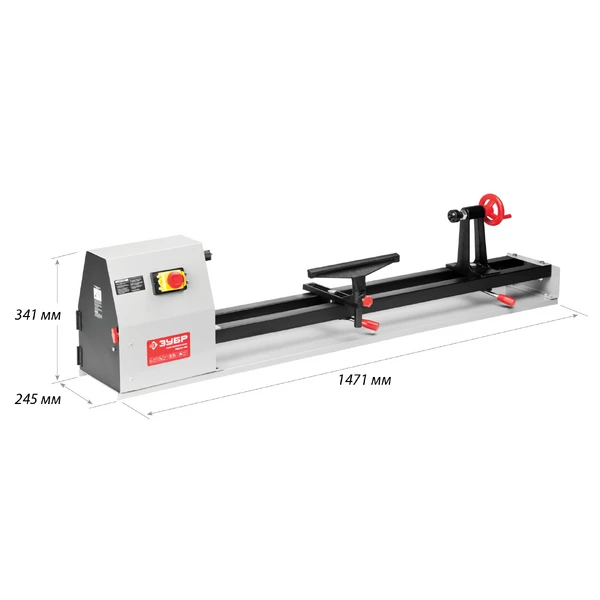

| Габариты, см | 147.1х24.5х34,1 |
| Масса изделия, кг | 25 |
| Масса в упаковке, кг | 27 |
| Гарантия | 60 |
| Напряжение питания, В/Гц | 220±10% /50 |
| Мощность, Вт | 350 |
| Регулировка оборотов | есть |
| Тип регулировки | ступенчатая |
| Тип передачи | ременная |
| Maкс. диаметр заготовки, мм | 350 |
| Макс. длина заготовки, мм | 1000 |
| Крепление бабки задней, мм | М18х2.5 |
| Диаметры центров, мм | 24/26 |
| Планшайба | есть |
| Посадка планшайбы, мм | М18х2.5 |
| Диаметр планшайбы, мм | 145 |
| Тип упаковки | коробка картонная |

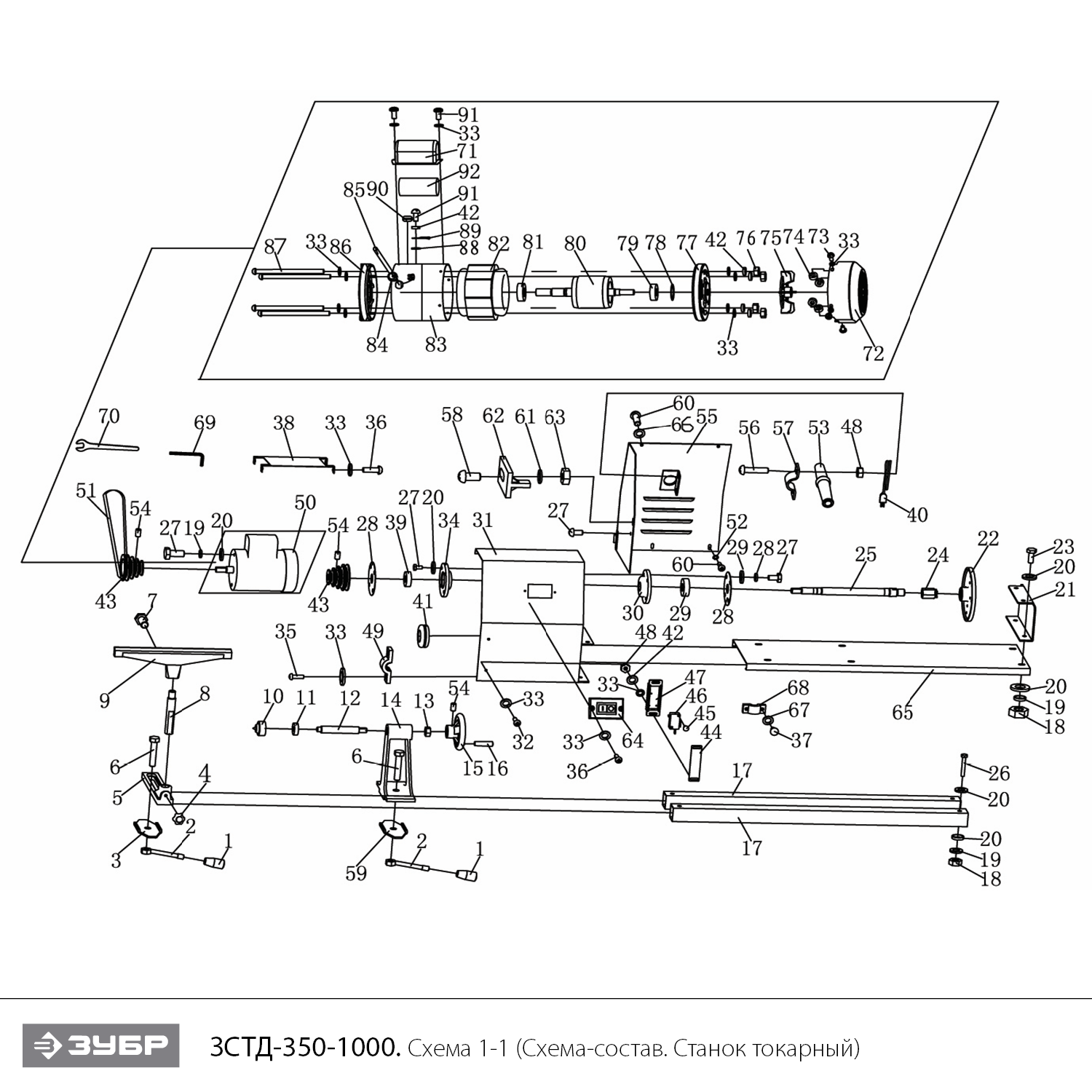

ЗУБР d 350 мм, 1000 мм, 350 Вт, токарный станок по дереву (ЗСТД-350-1000) : схема сборки и запчасти
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Ручка пластиковая | U533-351-001 | - | |
| 2 | Рукоятка стальная | U533-351-002 | - | |
| 3 | Пластина прижимная | U533-351-003 | - | |
| 4 | Винт-барашек | U533-351-004 | - | |
| 5 | Кронштейн подручника | U533-351-005 | 1 212 | |
| 6 | Болт M14х78 | UM03-000-050 | - | |
| 7 | Винт крепления колеса UM03-000-018 | UM03-000-018 | 31 | |
| 8 | Шток подручника | U533-351-008 | - | |
| 9 | Подручник | U533-351-009 | 2 021 | |
| 10 | Центр задней бабки | U533-351-010 | 230 | |
| 12 | Винт задней бабки | U533-351-012 | 1 030 | |
| 13 | Гайка М18 | UM05-000-013 | - | |
| 14 | Бабка задняя | U533-351-014 | 1 684 | |
| 15 | Маховик | U533-351-015 | - | |
| 16 | Рукоятка | U533-351-016 | - | |
| 17 | Направляющая | U533-351-017 | - | |
| 18 | Гайка M8 | UM05-000-007 | 101 | |
| 19 | Шайба-гровер D8 | UM04-001-005 | 101 | |
| 20 | Шайба D8 | UM04-000-005 | 101 | |
| 21 | Опора направляющих | U533-351-021 | - | |
| 22 | Планшайба | U533-351-022 | 1 315 | |
| 24 | Центр передней бабки | U533-351-024 | 729 | |
| 25 | Шпиндель | U533-351-025 | 323 | |
| 26 | Болт M8х70 | UM03-000-045 | - | |
| 27 | Болт M8х24 | UM03-000-017 | - | |
| 28 | Проставка | U533-351-028 | - | |
| 29 | Подшипник шариковый 6204-2RS (47х20х14) ZYTL | U009-620-4RS | 452 | |
| 30 | Опора подшипника | U533-351-030 | - | |
| 31 | Бабка передняя | U533-351-031 | - | |
| 32 | Винт M4x16 PH2 #F | UM01-000-021 | 101 | |
| 33 | Шайба D4 | UM04-000-002 | 101 | |
| 34 | Опора подшипника | U533-351-034 | - | |
| 39 | Подшипник шариковый 6203-2Z (40х17х12) BY | U009-620-3RS | 363 | |
| 40 | Шнур сетевой резин. 3x0.75мм 2м | U099-004-009 | 202 | |
| 41 | Втулка резиновая | U533-350-075 | - | |
| 42 | Шайба-гровер D4 | UM04-001-002 | 101 | |
| 43 | Шкив | U533-351-043 | 872 | |
| 46 | Микровыключатель BC-8 8(6)А 250В | U533-351-046 | 469 | |
| 48 | Гайка M4 | UM05-000-002 | 101 | |
| 49 | Прижим | U533-351-049 | - | |
| 50 | Электродвигатель в сборе АД 350 Вт | U533-351-050-C | 7 724 | |
| 51 | Ремень клиновой O-500 | U533-351-051 | 583 | |
| 52 | Шайба стопорная D5 #F | UM04-003-002 | 101 | |
| 53 | Воротник шнура | U098-004-010 | 101 | |
| 54 | Винт M6х8 Н2.5 установочный | UM01-003-003 | - | |
| 55 | Кожух защитный | U533-351-055 | 3 031 | |
| 56 | Винт M4x12 | UM01-000-015 | 101 | |
| 58 | Винт M6x16 PH3 | UM01-000-154 | 31 | |
| 60 | Винт M5х12 PH2 | UM01-000-147 | 31 | |
| 61 | Шайба D6 | UM04-000-004 | 101 | |
| 62 | Толкатель пластиковый | U533-351-062 | - | |
| 63 | Гайка M6 | UM05-000-003 | 136 | |
| 64 | Выключатель электромагнитный KJD12 16(12)A 250В с грибком | U526-450-058 | 1 283 | |
| 65 | Основание | U533-351-065 | - | |
| 66 | Шайба D5 #F | UM04-000-003 | 101 | |
| 71 | Кожух конденсатора | U533-351-071 | - | |
| 72 | Кожух крыльчатки | U533-351-072 | - | |
| 73 | Винт M4x9 PH2 #F | UM01-000-010 | 101 | |
| 75 | Крыльчатка | U533-351-075 | - | |
| 77 | Крышка статора задняя | U533-351-077 | - | |
| 79 | Подшипник шариковый 6201-2RS (32х12х10) n/n | U009-620-1RS | 202 | |
| 80 | Ротор АД | U533-351-080 | - | |
| 81 | Подшипник шариковый 6202-2RS (35x15x11) n/n | U009-620-2RS | 202 | |
| 82 | Статор КДА | U533-351-082 | - | |
| 86 | Крышка статора передняя | U533-351-086 | - | |
| 87 | Винт M4х133 PH2 | UM01-000-220 | - | |
| 88 | Шайба стопорная D4 | UM04-003-001 | 101 | |
| 92 | Конденсатор 8mF 450VAC | U533-351-092 | - | |
| 93 | Кольцо разжимное D16 #F | UM06-001-017 | 101 | |
| 94 | Выключатель концевой | U533-351-093 | - | |
