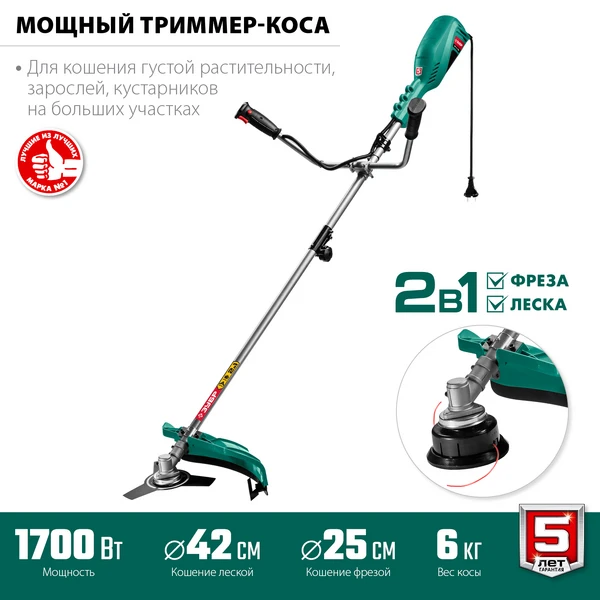

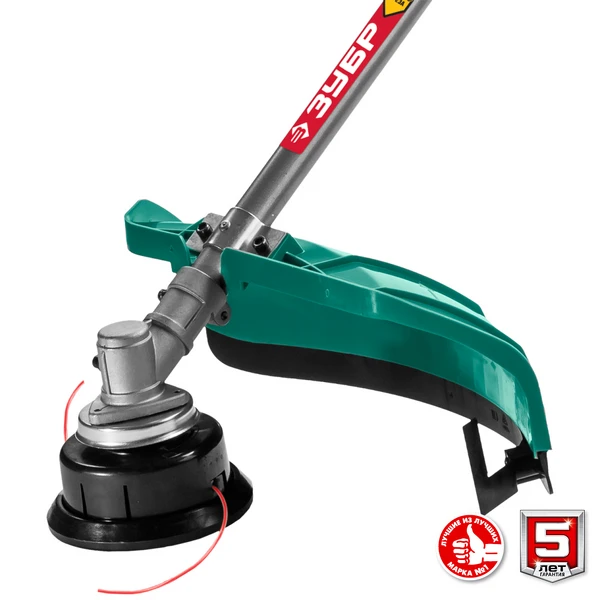

ЗУБР 1700 Вт, ш/с 42 см, сетевой триммер (КСВ-42-1700)
Универсальный инструмент на участке. Способна заменить газонокосилку и триммер, так как оснащается катушкой с леской (для мягкой растительности) и ножом (для грубой растительности). Большая мощность двигателя позволяет косить довольно густую и грубую растительность, а небольшие размеры - добраться до самых труднодоступных мест

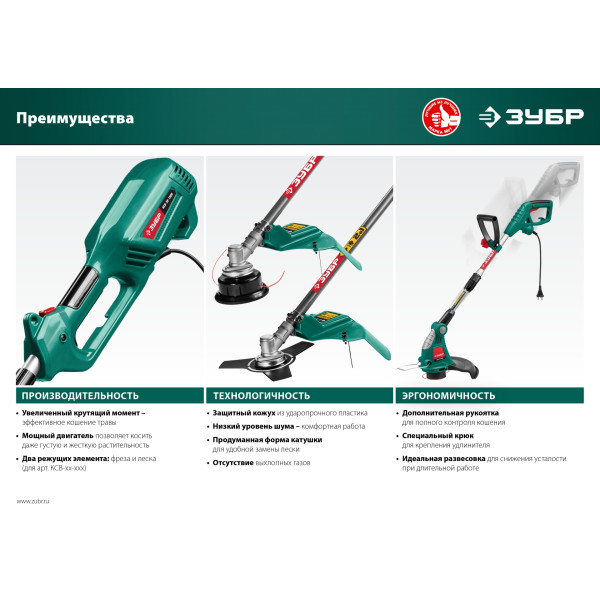

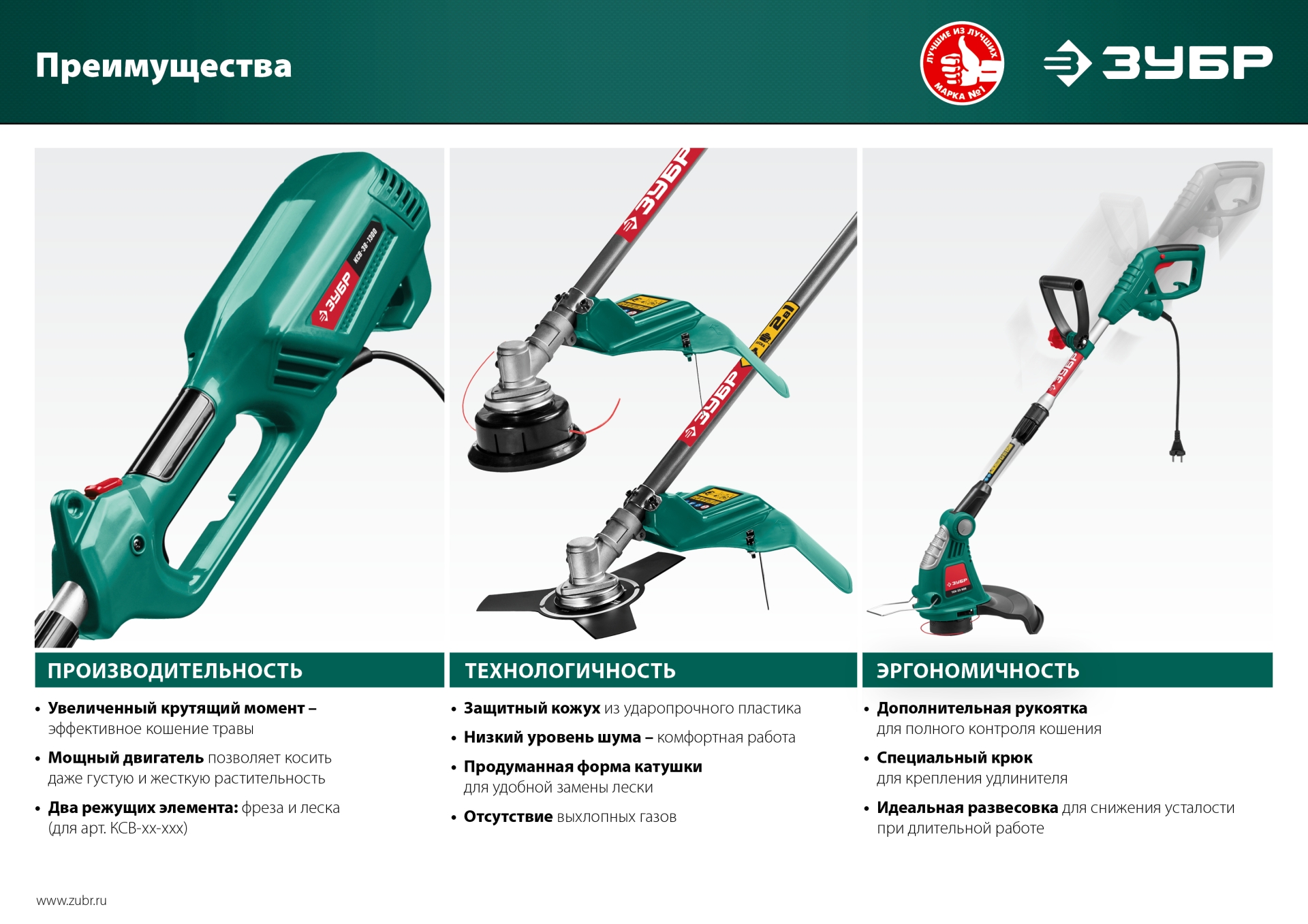

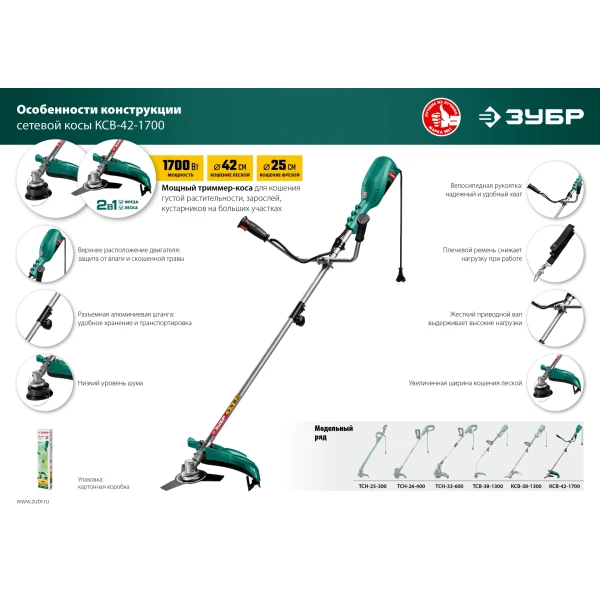

Преимущества
- Прекрасная альтернатива бензиновой косе: меньшая мощность при той же режущей способности, отсутствие необходимости постоянной покупки ГСМ и приготовления смеси
- Особенно мощный двигатель, леска диметром 2 мм или режущий нож позволят косить даже самую грубую растительность, вплоть до кустов

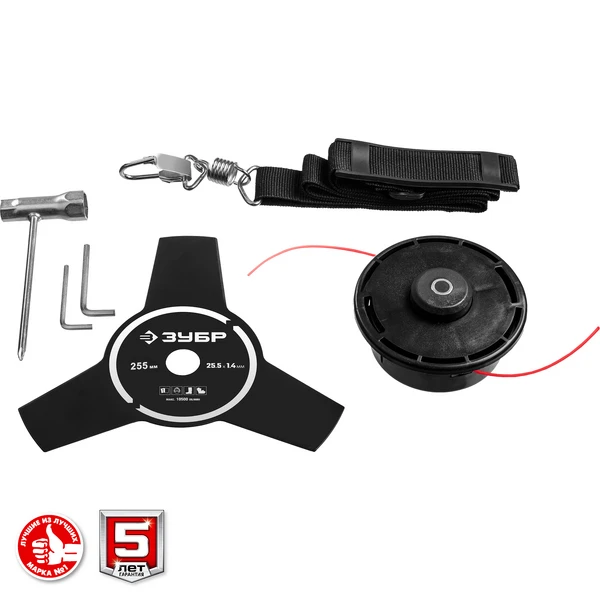

- Возможность установки двух видов режущего инструмента - лески и ножа - делают изделие универсальным

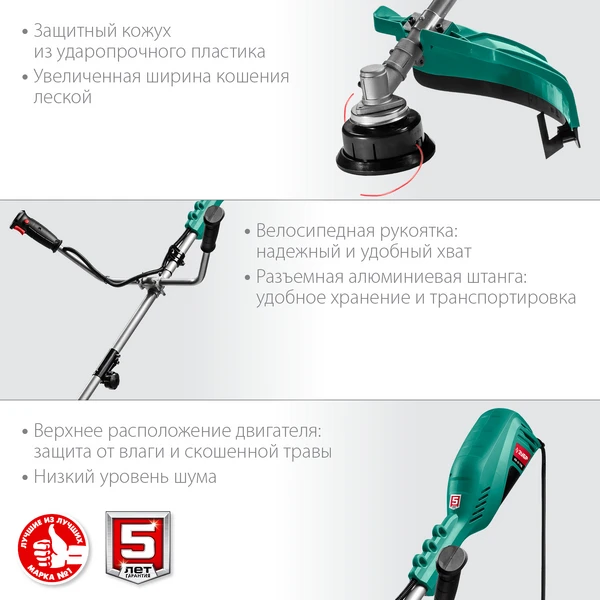

- Верхнее расположение двигателя защищает его от влаги и выбросов при кошении
- Идеальная развесовка (благодаря верхнему расположению двигателя) и плечевой ремень увеличивают маневренность и облегчают эксплуатацию
- Разъемная штанга обеспечивает удобство хранения и транспортировки
- Увеличенная ширина кошения леской

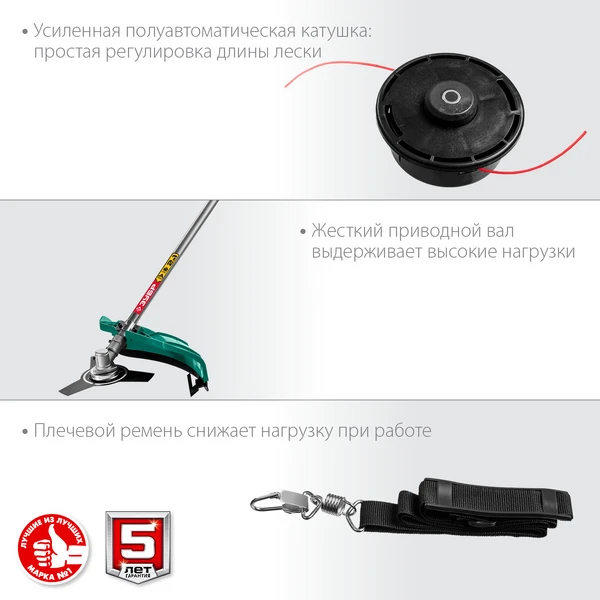

- Полуавтоматическая катушка для упрощенной регулировки длины лески

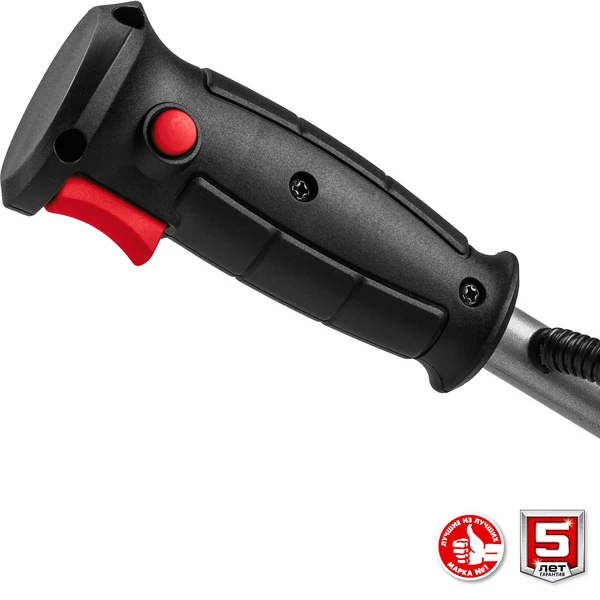

- Регулируемая по высоте и углу наклона дополнительная рукоятка
Использование
Для окашивания растительности (травы) на садовых участках и газонах в труднодоступных местах и ограниченном пространстве
| Гарантия | 60 |

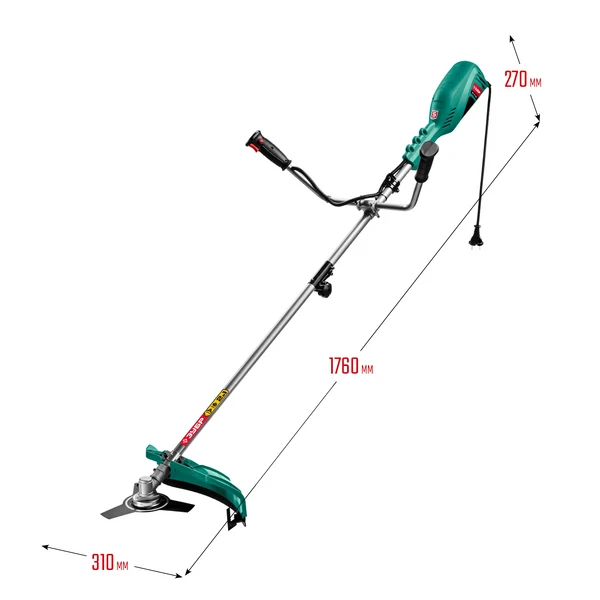

| Габариты, см | 99x23x11 |
| Масса изделия, кг | 6 |
| Тип рукоятки | велосипедная |
| Масса в упаковке, кг | 7 |
| Мощность, Вт | 1700 |
| Напряжение питания, В/Гц | 230 / 50 |
| Тип катушки | полуавтоматическая |
| Тип штанги | разъемная |
| Тип приводного вала | жесткий |
| Частота вращения шпинделя, об/мин | 7500 |
| Режущий элемент | леска/нож |
| Ремень | есть |
| Толщина лески, мм | 2 |
| Ширина скашивания (леска), см | 42 |
| Ширина скашивания (нож), см | 25.5 |
| Тип упаковки | коробка картонная |
| Крепление катушки | М10х1.25 LH |
| Длина провода, м | 0.4 |

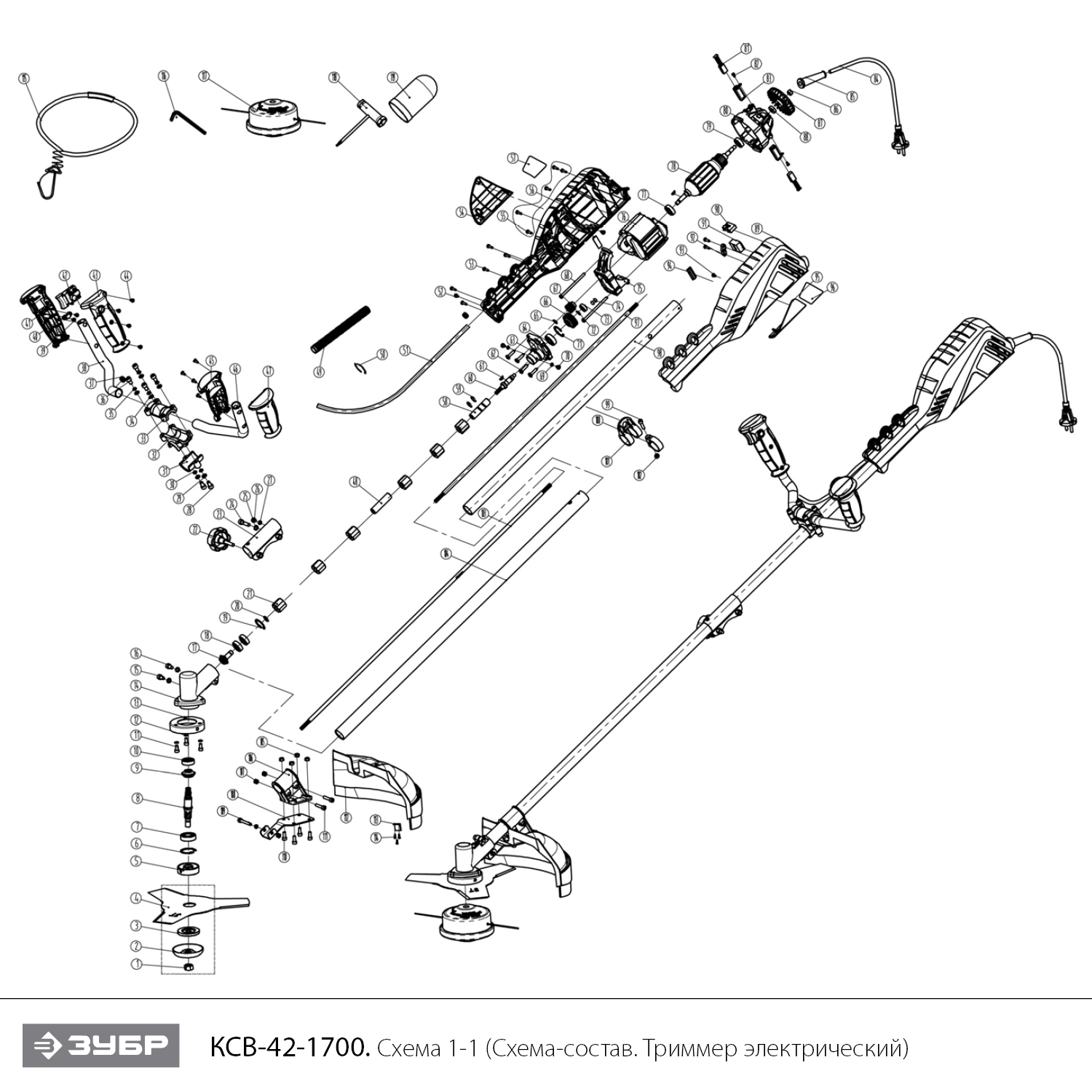

ЗУБР 1700 Вт, ш/с 42 см, сетевой триммер (КСВ-42-1700) : схема сборки и запчасти
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Гайка M10 (левая резьба) самоконтрящаяся | N000-025-232 | - | |
| 2 | Защита диска | N000-025-233 | - | |
| 3 | Фланец внешний | N000-025-234 | - | |
| 4 | Нож 255 мм | N000-025-235 | 525 | |
| 5 | Фланец внутренний | N000-025-236 | - | |
| 6 | Кольцо стопорное D32 | N000-025-237 | - | |
| 7 | Подшипник шариковый 6002-2RS (32x15x9) CCEB | U009-600-2RS | 426 | |
| 8 | Вал шлицевой | N000-025-238 | 211 | |
| 9 | Шестерня коническая большая z=20 | N000-025-239 | - | |
| 12 | Шайба пружинная D5 | N000-025-240 | - | |
| 13 | Кольцо переходное | N000-025-241 | - | |
| 14 | Редуктор в сборе (посадка под вал Z=7) | N000-025-242 | 2 328 | |
| 14 | Редуктор в сборе (EV1-3,5-16) | N000-025-243 | 320 | |
| 15 | Винт M6x10 | N000-025-244 | - | |
| 16 | Винт M5x12 | N000-025-245 | - | |
| 17 | Шестерня коническая z=15 | N000-025-246 | 196 | |
| 19 | Кольцо стопорное D26 | N000-025-247 | - | |
| 20 | Кольцо стопорное D10 | N000-025-248 | - | |
| 21 | Втулка резиновая | N000-025-249 | - | |
| 22 | Фиксатор муфты | N000-025-250 | 202 | |
| 23 | Муфта соединительная | N000-025-251 | 404 | |
| 24 | Винт M6x20 | N000-025-252 | - | |
| 25 | Шайба пружинная D6 | N000-025-253 | - | |
| 26 | Саморез ST5x8 | N000-025-254 | - | |
| 28 | Винт M5x25 | N000-025-255 | - | |
| 29 | Шайба D5 плоская | N000-025-256 | - | |
| 31 | Кронштейн рукоятки в сборе (EV31-33) | N000-025-257 | 202 | |
| 32 | Кронштейн рукоятки средняя чаксть | N000-025-258 | 202 | |
| 33 | Кронштейн рукоятки верхняя часть | N000-025-259 | 202 | |
| 37 | Втулка резиновая | N000-025-260 | - | |
| 38 | Рукоятка правая | N000-025-261 | 404 | |
| 39 | Саморез ST4x12 | N000-018-021 | - | |
| 41 | Ручка выключателя правая часть | N000-025-262 | - | |
| 42 | Выключатель HT1007-2114 (8A) | V000-003-347 | 561 | |
| 43 | Ручка выключателя левая часть | N000-025-263 | - | |
| 44 | Саморез ST4x14 | N000-019-457 | - | |
| 45 | Ручка правая часть | N000-025-264 | - | |
| 46 | Рукоятка левая | N000-025-265 | 404 | |
| 47 | Ручка левая часть | N000-025-266 | - | |
| 48 | Муфта соединительная | N000-025-267 | 215 | |
| 49 | Оплетка провода D11x540 | N000-025-268 | - | |
| 50 | Хомут | N000-025-269 | - | |
| 51 | Провод соединительный | V000-006-655 | - | |
| 52 | Саморез ST5x8 | N000-025-270 | - | |
| 54 | Накладка декоративная правая | N000-025-271 | - | |
| 55 | Саморез ST4x16 | N000-024-870 | - | |
| 56 | Корпус правая часть | N000-025-272 | - | |
| 57 | Этикетка | N000-025-273 | - | |
| 59 | Кольцо зажимное | N000-025-274 | 101 | |
| 60 | Вал выходной | N000-025-275 | 211 | |
| 61 | Шпонка 3x10 | N000-025-276 | - | |
| 62 | Саморез ST5x20 | N000-025-277 | - | |
| 63 | Крышка редуктора | N000-025-278 | - | |
| 65 | Кольцо стопорное D8 | N000-025-279 | - | |
| 66 | Шестерня косозубая большая D32.5 Z29 | N000-025-280 | 268 | |
| 67 | Шестерня косозубая Z16 | N000-025-281 | 285 | |
| 68 | Саморез ST5x75 | N000-025-282 | - | |
| 69 | Шайба пружинная D4 | N000-025-283 | - | |
| 70 | Винт M4x6 | N000-025-284 | - | |
| 73 | Подшипник шариковый 606-2Z (40х17х12) ZXBRS | U009-606-RS0 | 101 | |
| 74 | Заглушка резиновая | N000-025-285 | - | |
| 75 | Кронштейн двигателя передний | N000-025-286 | 202 | |
| 76 | Статор КД | N000-025-287 | 2 805 | |
| 77 | Подшипник шариковый 609 (24х9х7) Uragan | U009-609-RS0 | 202 | |
| 78 | Ротор КД | N000-025-288 | 2 012 | |
| 80 | Кронштейн двигателя задний | N000-025-289 | - | |
| 81 | Щетка графитовая (пара) 7x11x18 | N000-025-290 | 206 | |
| 82 | Саморез 3x8 PH1 | UM02-001-003 | - | |
| 83 | Щеткодержатель | N000-025-291 | 134 | |
| 84 | Шнур сетевой 2x1.0mm2 L=0.35m | V000-006-361 | - | |
| 85 | Воротник шнура | N000-025-292 | - | |
| 86 | Гайка M8 самоконтрящаяся | N000-025-293 | - | |
| 87 | Крыльчатка | N000-025-294 | - | |
| 88 | Втулка | N000-025-295 | - | |
| 89 | Корпус левая часть | N000-025-296 | - | |
| 90 | Конденсатор 0.33мкФ 275В | V000-007-553 | - | |
| 91 | Термостат биметаллический 17AMC D105A | V000-004-350 | 795 | |
| 93 | Саморез ST3.5х8 | N000-023-873 | - | |
| 94 | Прокладка резиновая | N000-024-872 | - | |
| 95 | Накладка декоративная правая | N000-025-297 | - | |
| 96 | Этикетка | N000-025-298 | - | |
| 97 | Вал верхний | N000-025-299 | 516 | |
| 98 | Штанга верхняя | N000-025-300 | 1 819 | |
| 99 | Винт M5x18 | N000-025-301 | - | |
| 100 | Хомут ремня | N000-025-302 | - | |
| 101 | Хомут ремня | N000-025-303 | - | |
| 102 | Гайка M5 самоконтрящаяся | N000-025-304 | - | |
| 103 | Вал нижний | N000-025-305 | 518 | |
| 104 | Штанга нижняя | N000-025-306 | 1 819 | |
| 106 | Крепление основания | N000-025-307 | 606 | |
| 108 | Накладка | N000-025-308 | 337 | |
| 109 | Винт M5x35 | N000-025-309 | - | |
| 110 | Болт M5x20 | N000-025-310 | - | |
| 112 | Кожух защитный в сборе (EV112.113) | N000-025-311 | 653 | |
| 113 | Лезвие | N000-025-312 | - | |
| 115 | Ремень наплечный | N000-025-313 | 330 | |
| 116 | Ключ шестигранный 4мм | N000-025-314 | - | |
| 117 | Катушка для триммера в сборе M10х1.25 LH D117х75 | N000-025-315 | 927 | |
| 118 | Отвертка крестовая | N000-025-316 | - | |
| 119 | Футляр защитный | N000-025-317 | - | |
| 10.18.64 | Подшипник шариковый 6000-2RS (26х10х8) CNBALL | U009-600-0RS | 324 | |
