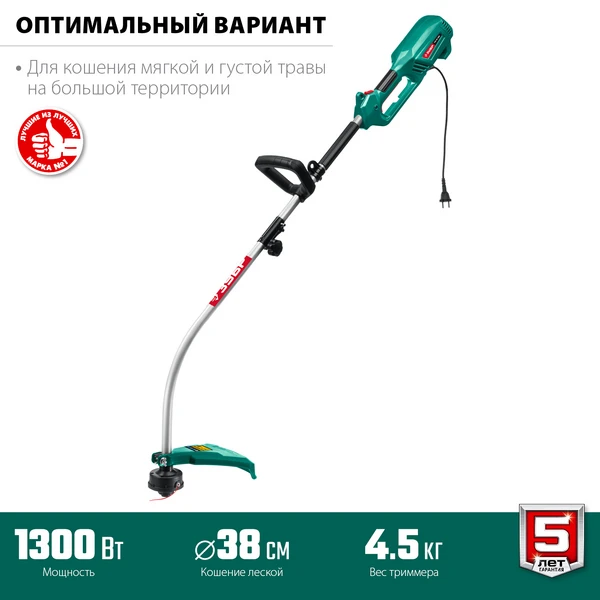

ЗУБР 1300 Вт, ш/с 38 см, сетевой триммер (ТCB-38-1300)
Удобный инструмент для поддержания участка в порядке. Большая мощность двигателя позволяет косить довольно густую и грубую растительность, а небольшие размеры - добраться до самых труднодоступных мест.
Преимущества
- Прекрасная альтернатива бензиновой косе: отсутствие необходимости постоянной покупки ГСМ и приготовления смеси, легкость и компактность, а также меньшие шум и вибрация и полное отсутствие вредных выбросов
- Мощный двигатель и леска диметром 2 мм нож позволят косить даже грубую растительность

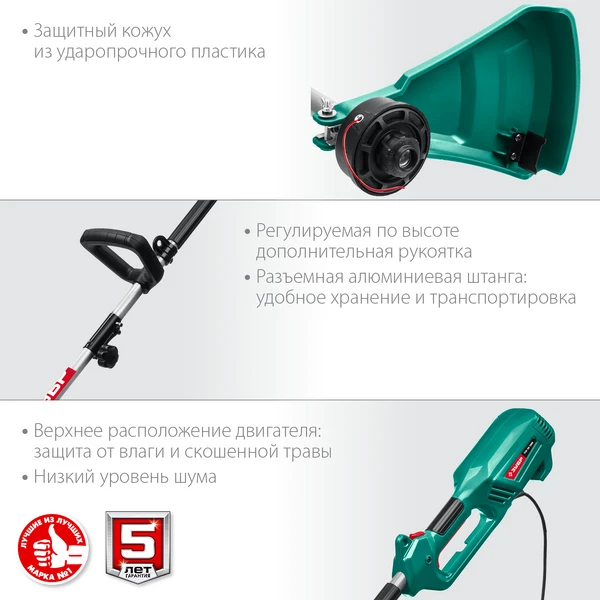

- Верхнее расположение двигателя защищает его от влаги и выбросов при кошении
- Гибкий трос в приводе катушки предохраняет двигатель от ударных и чрезмерных нагрузок
- Идеальная развесовка (благодаря верхнему расположению двигателя) и плечевой ремень увеличивают маневренность и облегчают эксплуатацию
- Разъемная штанга обеспечивает удобство хранения и транспортировки

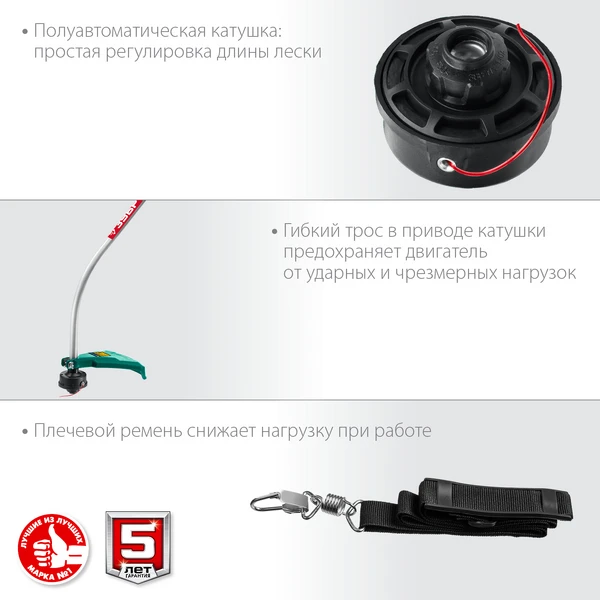

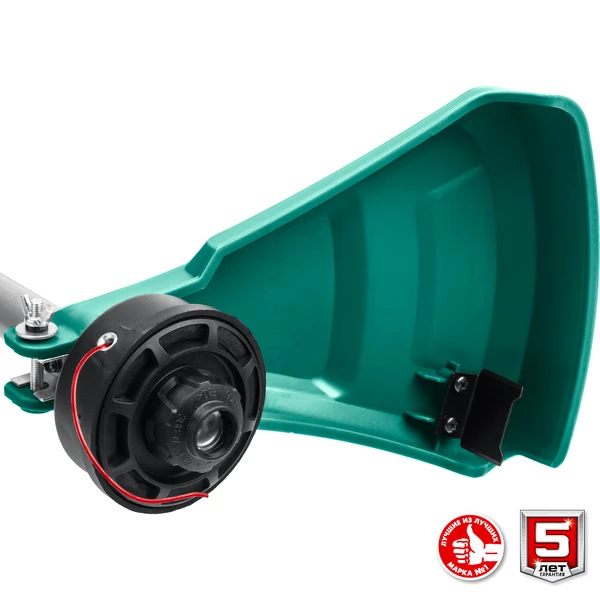

- Полуавтоматическая катушка для упрощенной регулировки длины лески
- Регулируемая по высоте и углу наклона дополнительная рукоятка
Использование
Для окашивания растительности (травы) на садовых участках и газонах в труднодоступных местах и ограниченном пространстве
| Гарантия | 60 |

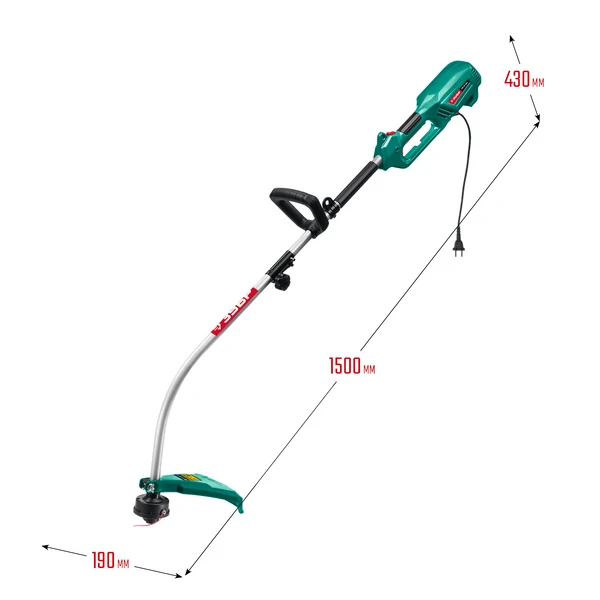

| Габариты, см | 97×24×12 |
| Масса изделия, кг | 4.5 |
| Тип рукоятки | D-образная |
| Масса в упаковке, кг | 5 |
| Мощность, Вт | 1300 |
| Напряжение питания, В/Гц | 230 / 50 |
| Тип катушки | полуавтоматическая |
| Тип штанги | разъемная |
| Тип приводного вала | гибкий |
| Частота вращения шпинделя, об/мин | 7000 |
| Режущий элемент | леска |

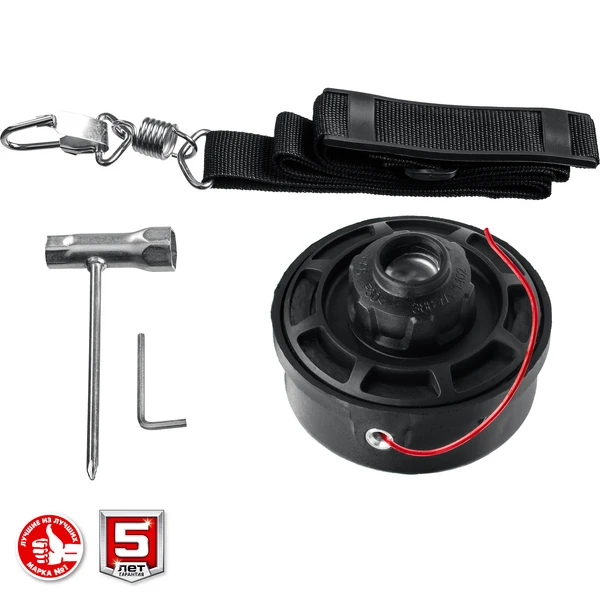

| Ремень | есть |
| Толщина лески, мм | 1.8 |
| Ширина скашивания (леска), см | 38 |
| Ширина скашивания (нож), см | - |
| Тип упаковки | коробка картонная |
| Крепление катушки | M6x1.0 RH |
| Длина провода, м | 0.45 |

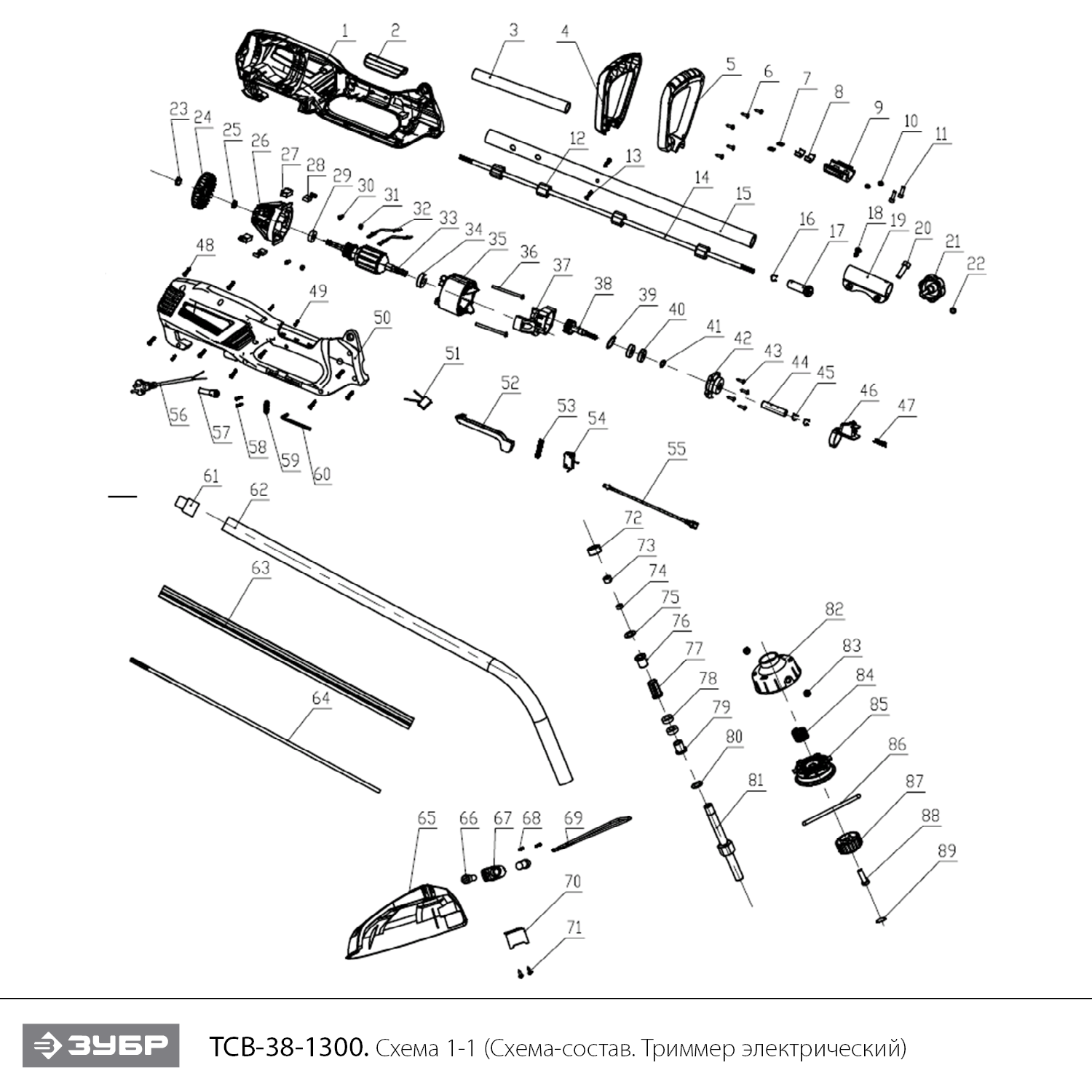

Схема сборки и запчасти ЗУБР 1300 Вт, ш/с 38 см, сетевой триммер (ТCB-38-1300)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Корпус левая часть | N000-033-512 | 1 500 | |
| 2 | Накладка пластиковая | N000-033-513 | - | |
| 3 | Штанга ограничительная 160мм | N000-033-514 | - | |
| 4 | Ручка вспомогательная верхняя часть | N000-033-515 | - | |
| 5 | Ручка вспомогательная нижняя часть | N000-033-516 | - | |
| 6 | Винт M4x14 | N000-027-646 | - | |
| 8 | Накладка резиновая | N000-033-517 | - | |
| 9 | Крепление ручки | N000-033-518 | - | |
| 11 | Винт M5x18 | N000-025-301 | - | |
| 12 | Втулка D23.8 | N000-033-519 | - | |
| 13 | Винт M5x14 | N000-020-810 | - | |
| 14 | Вал верхний D7.9x622 | N000-033-520 | 624.19 | |
| 15 | Штанга верхняя D25.4xd23.4x650 | N000-033-521 | 800 | |
| 17 | Муфта соединительная | N000-033-522 | 138.71 | |
| 19 | Муфта соединительная | N000-033-523 | 385.96 | |
| 20 | Винт M6x20 | N000-025-252 | - | |
| 21 | Фиксатор муфты | N000-025-250 | 202.06 | |
| 23 | Гайка M8 самоконтрящаяся | N000-025-293 | - | |
| 24 | Крыльчатка | N000-033-524 | 141.72 | |
| 25 | Втулка D13хd8.2x4.5 | N000-033-525 | - | |
| 26 | Кронштейн двигателя задний | N000-033-526 | 506.73 | |
| 27 | Щеткодержатель | N000-033-527 | 136.24 | |
| 28 | Щетка графитовая (пара) 6.7х11.7х16 | N000-033-528 | 147.75 | |
| 29 | Подшипник шариковый 608-2RS (22х8х7) CNBALL | U009-608-RS0 | 323.83 | |
| 31 | Гайка M4 | N000-022-372 | - | |
| 33 | Ротор АД | N000-033-529 | 2 101.72 | |
| 34 | U009-600-0RS | 323.83 | | |
| 35 | Статор КД | N000-033-530 | 1 908.74 | |
| 36 | Винт M4x65 | N000-025-505 | - | |
| 37 | Кронштейн двигателя передний | N000-033-531 | 199.01 | |
| 38 | Вал выходной | N000-033-532 | 404.12 | |
| 40 | Подшипник шариковый 609 (24х9х7) Uragan | U009-609-RS0 | 202.06 | |
| 41 | Кольцо стопорное D9 | N000-022-856 | - | |
| 42 | Крышка редуктора | N000-033-533 | 202.04 | |
| 44 | Муфта соединительная | N000-033-534 | 303.09 | |
| 46 | Кнопка блокировки | N000-033-535 | - | |
| 47 | Пружина | N000-033-536 | - | |
| 48 | Винт M4x16 | N000-022-572 | - | |
| 50 | Корпус правая часть | N000-033-537 | 1 500 | |
| 51 | Конденсатор 0.22 мкФ | U353-110-055 | 101.03 | |
| 52 | Клавиша выключателя | N000-033-538 | - | |
| 53 | Пружина | N000-033-539 | - | |
| 54 | Микровыключатель MSB-1110B (10A) | V000-003-454 | - | |
| 56 | Шнур сетевой HO5VV-F 2х0.75мм2 0.35м | V000-000-652 | - | |
| 58 | Винт M4x12 | N000-027-711 | - | |
| 59 | Зажим | N000-024-863 | - | |
| 60 | Ключ шестигранный 4мм | N000-025-314 | - | |
| 62 | Штанга нижняя D25.4xd23.4x694 | N000-033-540 | - | |
| 63 | Втулка 579мм | N000-033-541 | - | |
| 64 | Вал нижний гибкий D6x677 | N000-033-542 | - | |
| 65 | Кожух защитный | N000-033-543 | 503.56 | |
| 66 | Муфта соединительная | N000-033-544 | - | |
| 67 | Пластина прижимная | N000-033-545 | - | |
| 68 | Винт M5x20 | N000-027-154 | - | |
| 69 | Скоба защитная | N000-033-546 | - | |
| 70 | Нож | N000-033-547 | - | |
| 71 | Винт M5x12 | N000-025-245 | - | |
| 72 | Кольцо установочное | N000-033-548 | - | |
| 72-81 | Вал выходной в сборе (72-81) # | N000-033-554-C | 909.28 | |
| 73 | Зажим гибкого вала | N000-033-549 | - | |
| 74 | Стопор вала | N000-033-550 | - | |
| 76 | Втулка медная | N000-033-551 | 179.27 | |
| 77 | Втулка | N000-033-552 | - | |
| 78 | Прокладка войлочная | N000-033-553 | - | |
| 81 | Вал выходной | N000-033-554 | 544.98 | |
| 82 | Корпус катушки | N000-033-555 | - | |
| 82.C | Катушка для триммера в сборе M6х1.0 RH | N000-033-556 | 321.64 | |
| 84 | Пружина | N000-033-557 | - | |
| 85 | Катушка триммера | N000-033-558 | - | |
| 87 | Винт-барашек катушки | N000-033-559 | - | |
| 88 | Винт M6x15 | N000-013-899 | - | |
