ЗУБР 1300 Вт, ш/с 38 см, сетевой триммер (КСВ-38-1300)
Универсальный инструмент на участке. Способна заменить газонокосилку и триммер, так как оснащается катушкой с леской (для мягкой растительности) и ножом (для грубой растительности). Большая мощность двигателя позволяет косить довольно густую и грубую растительность, а небольшие размеры - добраться до самых труднодоступных мест

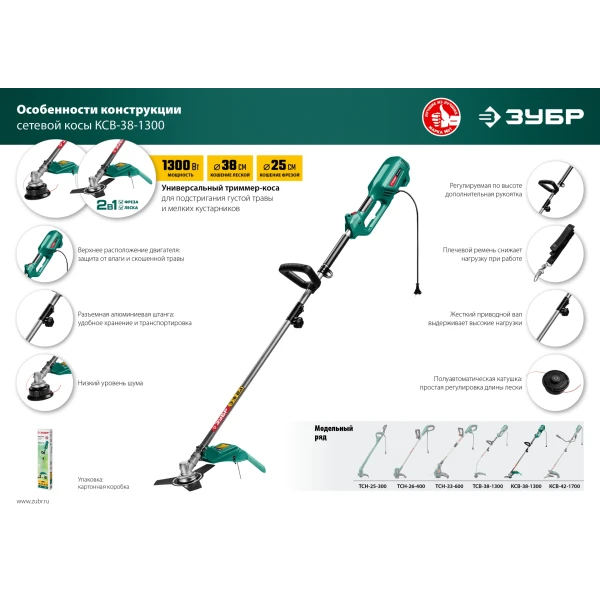

Преимущества
- Прекрасная альтернатива бензиновой косе: отсутствие необходимости постоянной покупки ГСМ и приготовления смеси

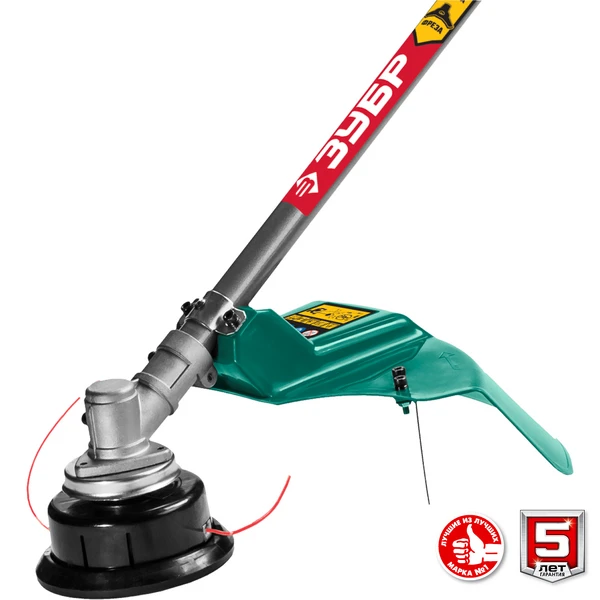

- Мощный двигатель, леска диметром 2 мм или режущий нож позволят косить даже самую грубую растительность, вплоть до кустов

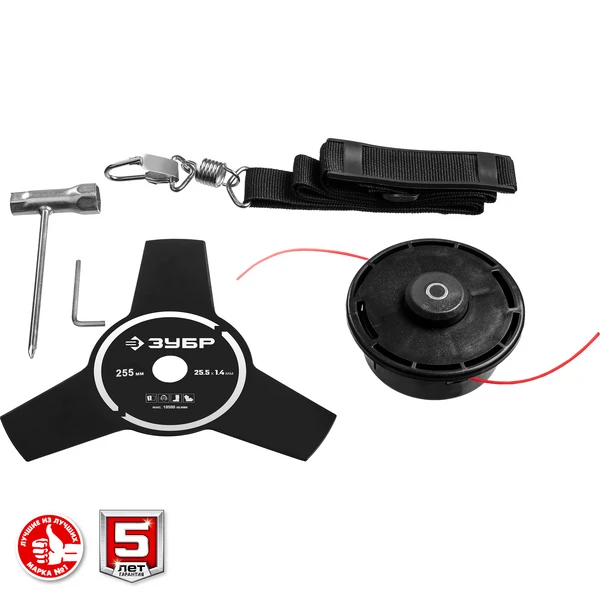

- Возможность установки двух видов режущего инструмента - лески и ножа - делают изделие универсальным

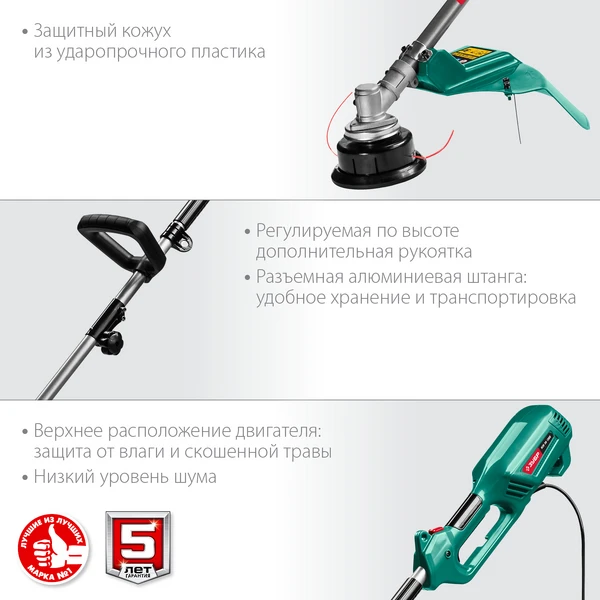

- Верхнее расположение двигателя защищает его от влаги и выбросов при кошении
- Идеальная развесовка (благодаря верхнему расположению двигателя) и плечевой ремень увеличивают маневренность и облегчают эксплуатацию
- Разъемная штанга обеспечивает удобство хранения и транспортировки

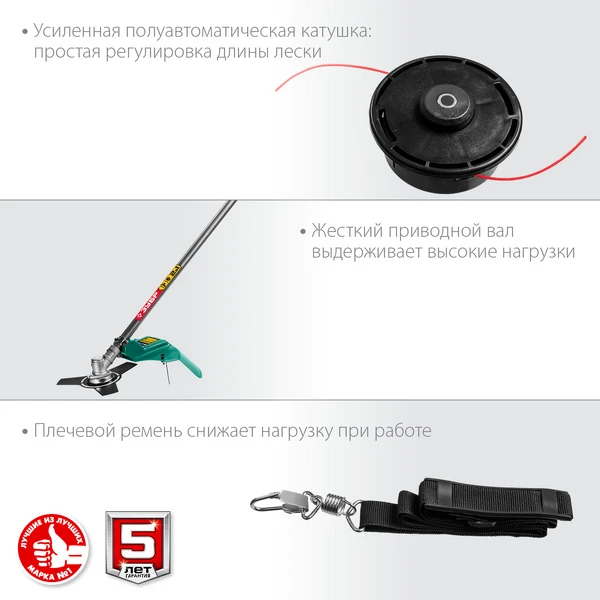

- Полуавтоматическая катушка для упрощенной регулировки длины лески
- Регулируемая по высоте дополнительная рукоятка
Использование
Для окашивания растительности (травы) на садовых участках и газонах в труднодоступных местах и ограниченном пространстве
| Гарантия | 60 |

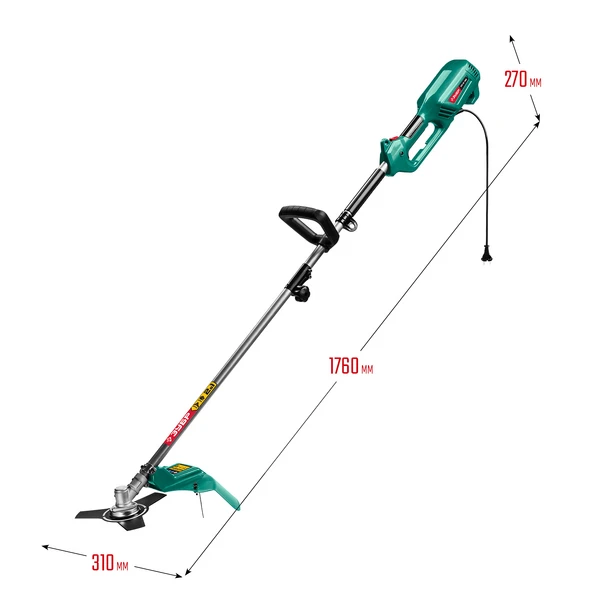

| Габариты, см | 97×24×12 |
| Масса изделия, кг | 4.9 |

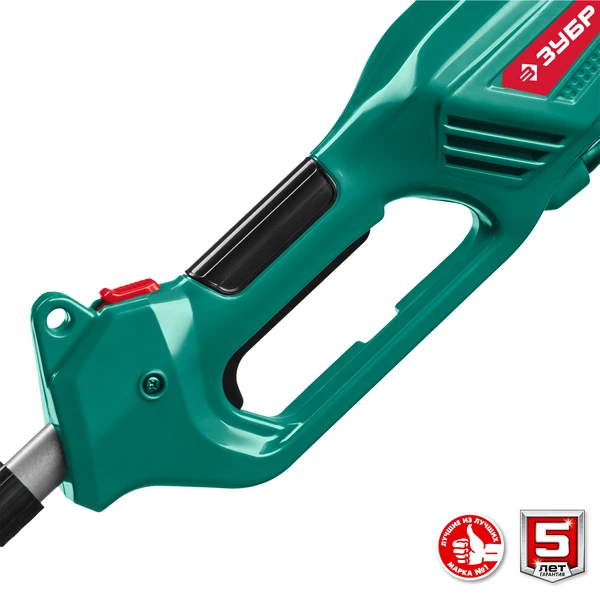

| Тип рукоятки | D-образная |
| Масса в упаковке, кг | 6 |
| Мощность, Вт | 1300 |
| Напряжение питания, В/Гц | 230 / 50 |
| Тип катушки | полуавтоматическая |
| Тип штанги | разъемная |
| Тип приводного вала | жесткий |
| Частота вращения шпинделя, об/мин | 7000 |
| Режущий элемент | леска/нож |
| Ремень | есть |
| Толщина лески, мм | 2 |
| Ширина скашивания (леска), см | 38 |
| Ширина скашивания (нож), см | 25.5 |
| Тип упаковки | коробка картонная |
| Крепление катушки | М10х1.25 LH |
| Длина провода, м | 0.45 |

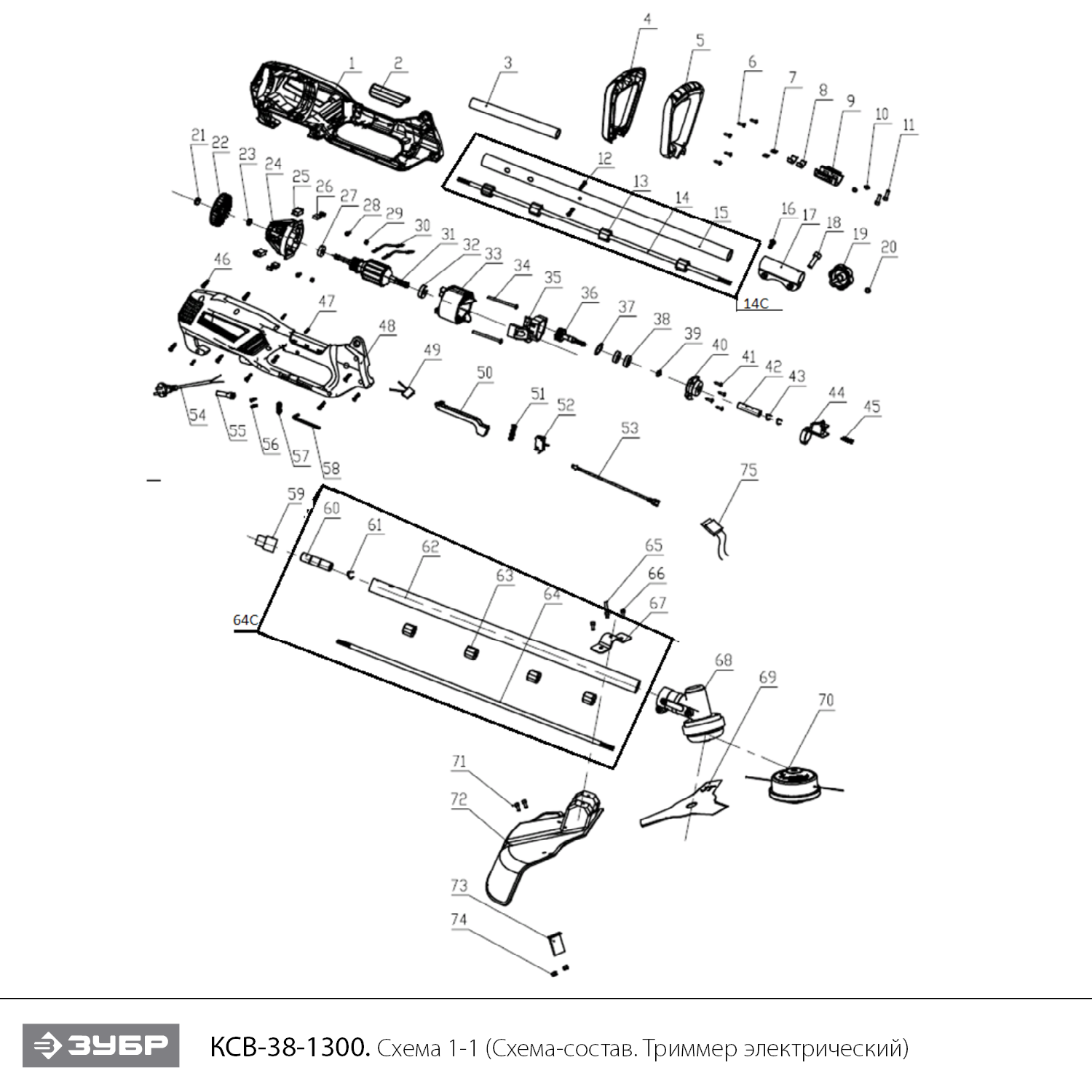

Схема сборки и запчасти ЗУБР 1300 Вт, ш/с 38 см, сетевой триммер (КСВ-38-1300)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Корпус левая часть | N000-033-512 | 1 500 | |
| 2 | Накладка пластиковая | N000-033-513 | - | |
| 3 | Штанга ограничительная 160мм | N000-033-514 | - | |
| 4 | Ручка вспомогательная верхняя часть | N000-033-515 | - | |
| 4.C | Рукоятка дополнительная в сборе с крепежом (EV4-11) | N000-033-515-C | 187.09 | |
| 5 | Ручка вспомогательная нижняя часть | N000-033-516 | - | |
| 6 | Винт M4x14 | N000-027-646 | - | |
| 8 | Накладка резиновая | N000-033-517 | - | |
| 9 | Крепление ручки | N000-033-518 | - | |
| 11 | Винт M5x18 | N000-025-301 | - | |
| 13 | Втулка D23.8 | N000-033-519 | - | |
| 14 | Вал верхний D7.9x626 | N000-033-560 | 800 | |
| 14.C | Штанга верхния в сборе 626мм (EV12-15) | N000-033-560-C | 1 616.5 | |
| 15 | Штанга верхняя D25.4xd23.4x650 | N000-033-521 | 800 | |
| 17 | Муфта соединительная | N000-033-523 | 385.96 | |
| 18 | Винт M6x20 | N000-025-252 | - | |
| 19 | Фиксатор муфты | N000-025-250 | 202.06 | |
| 21 | Гайка M8 самоконтрящаяся | N000-025-293 | - | |
| 22 | Крыльчатка | N000-033-524 | 141.72 | |
| 23 | Втулка D13хd8.2x4.5 | N000-033-525 | - | |
| 24 | Кронштейн двигателя задний | N000-033-526 | 506.73 | |
| 25 | Щеткодержатель | N000-033-527 | 136.24 | |
| 26 | Щетка графитовая (пара) 6.7х11.7х16 | N000-033-528 | 147.75 | |
| 27 | Подшипник шариковый 608-2RS (22х8х7) CNBALL | U009-608-RS0 | 323.83 | |
| 29 | Гайка M4 | N000-022-372 | - | |
| 31 | Ротор КД | N000-033-561 | 3 030.93 | |
| 32 | U009-600-0RS | 323.83 | | |
| 33 | Статор АД | N000-033-562 | 2 020.62 | |
| 33.С | Двигатель КД в сборе | V000-001-056 | 4 568.31 | |
| 34 | Винт M4x65 | N000-025-505 | - | |
| 35 | Кронштейн двигателя передний | N000-033-531 | 199.01 | |
| 36 | Вал выходной | N000-033-532 | 404.12 | |
| 38 | Подшипник шариковый 609 (24х9х7) Uragan | U009-609-RS0 | 202.06 | |
| 39 | Кольцо стопорное D9 | N000-022-856 | - | |
| 40 | Крышка редуктора | N000-033-533 | 202.04 | |
| 44 | Кнопка блокировки | N000-033-535 | - | |
| 45 | Пружина | N000-033-536 | - | |
| 46 | Винт M4x16 | N000-022-572 | - | |
| 48 | Корпус правая часть | N000-033-537 | 1 500 | |
| 49 | Конденсатор 0.22 мкФ | U353-110-055 | 101.03 | |
| 50 | Клавиша выключателя | N000-033-538 | - | |
| 51 | Пружина | N000-033-539 | - | |
| 52 | Микровыключатель MSB-1110B (10A) | V000-003-454 | - | |
| 54 | Шнур сетевой HO5VV-F 2х0.75мм2 0.35м | V000-000-652 | - | |
| 56 | Винт M4x12 | N000-027-711 | - | |
| 57 | Зажим | N000-024-863 | - | |
| 58 | Ключ шестигранный 4мм | N000-025-314 | - | |
| 60 | Муфта соединительная | N000-033-534 | 303.09 | |
| 62 | Штанга нижняя D25.4xd23.4x730 | N000-033-563 | 1 037.02 | |
| 64 | Вал нижний 7.9x750мм | N000-033-564 | 707.22 | |
| 64.C | Штанга нижния в сборе 750мм (EV60-65, 67) | N000-033-564-C | 1 616.5 | |
| 66 | Винт M5x16 | N000-022-358 | 100 | |
| 67 | Фиксатор кожуха | N000-033-565 | - | |
| 68 | Редуктор в сборе | N000-033-566 | 1 212.37 | |
| 69 | Нож 255 мм | N000-025-235 | 525.44 | |
| 70 | Катушка для триммера в сборе M10х1.25 LH D117х75 | N000-025-315 | 927.24 | |
| 72 | Кожух защитный | N000-033-567 | 417.13 | |
| 73 | Нож | N000-033-568 | 525.36 | |
| 74 | Гайка M5 самоконтрящаяся | N000-025-304 | - | |
| 77 | Ремень наплечный | N000-025-313 | 329.69 | |
