ЗУБР 1500 Вт, d125 мм, УШМ, регулировка оборотов, Профессионал (УШМ-П125-1500 ЭПСТ)
Одноручная УШМ с одной из самых больших в линейке машин ЗУБР мощностью 1500 Вт и регулировкой оборотов наиболее эффективна для всех видов работ - резки металла, кирпича, керамики, зачистки, шлифовки и обдирки. Системы защиты пользователя и изделия, а также поддержание рабочих характеристик при любой нагрузке позволяют выполнять любую предстоящую работу проще и быстрее
Преимущества

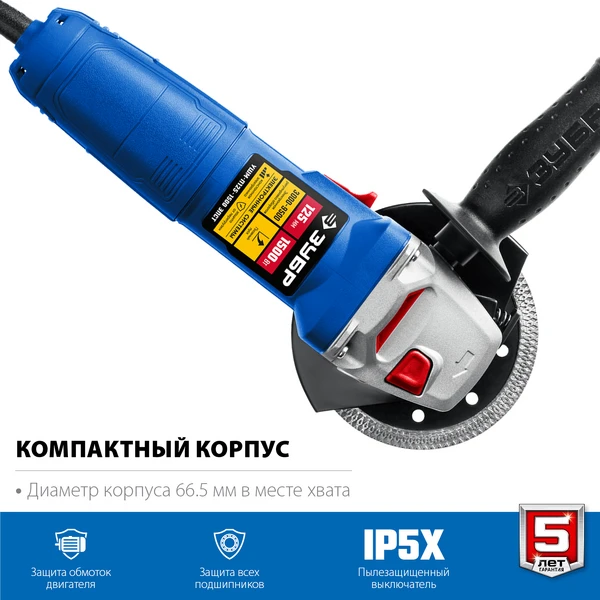

- Компактная, и одна из самых мощных среди одноручных моделей в ассортименте ЗУБР. Способна работать с отрезными, шлифовальными, алмазными дисками, щетками-крацовками всех видов, а также алмазными чашками

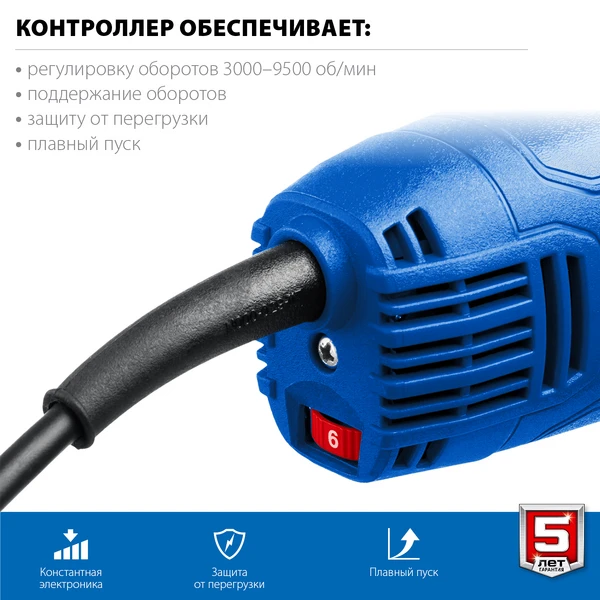

- Наиболее востребованные электронные системы для удобства и качества работы:
- защита от повторного включения при восстановлении напряжения,
- плавный пуск позволяет раскручивать мощный двигатель без рывка и пусковой перегрузки,
- плавная регулировка оборотов для различных видов работ,
- поддержание оборотов помогает работать без потери производительности при любой нагрузке,
- защита - Kickback protection (защита от обратного удара) - эффективная защита оператора от рывка инструмента при резкой остановке диска (при заклинивании). Также предотвращает разрушение диска с разлетом осколков
- HQM - повышенная стойкость двигателя к перегрузкам за счет более плотной укладки обмоток

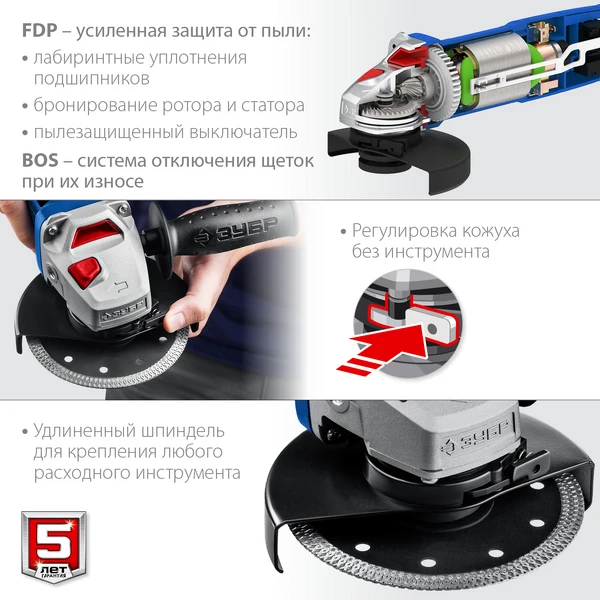

- FDP - полная защита основных узлов от пыли:
- ротор с капроновым бандажом и дополнительным слоем защитного лака,
- статор со специальным покрытием обмотки,
- пылезащищенный выключатель с ультразвуковой сваркой,
- лабиринтное уплотнение всех шариковых подшипников создает непроницаемый для пыли воздушный барьер - Эффективное охлаждение двигателя и электронного блока за счет хорошо организованного воздушного потока с направляющим диффузором
- Низкий уровень шума за счет редуктора с косозубыми коническими шестернями
- Поворотная с шагом 90° голова позволяет настроить изделие под левую руку или для резки

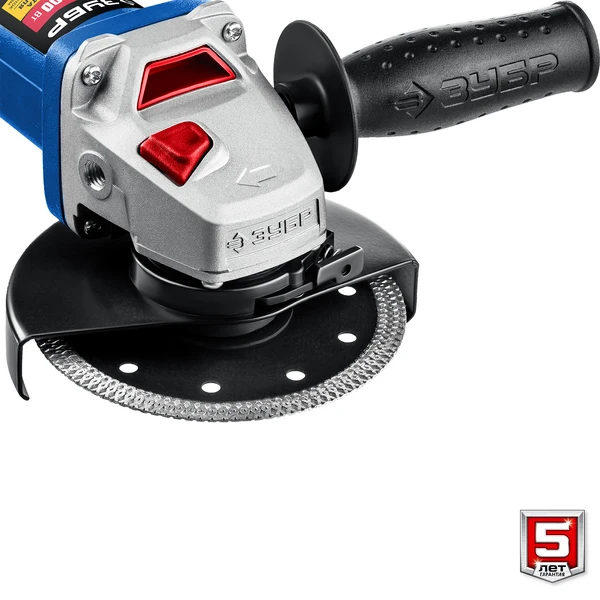

- Защитный кожух диска с мгновенной регулировкой положения удобным рычажком в одно движение

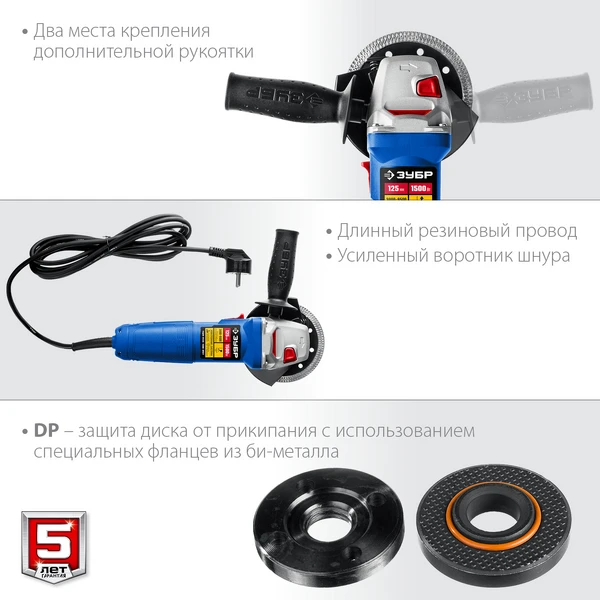

- DP - фланцы из разного материала предотвращают чрезмерное затягивание диска при работе
- Профессиональный уровень производства валов с механической обработкой после закалки предотвращает их деформацию
- Легкое включение удобной кнопкой в одно движение
- BOS - специальная конструкция щеткодержателя, предотвращающая повреждение коллектора при полном износе щеток
- Простой доступ к щеткам для замены

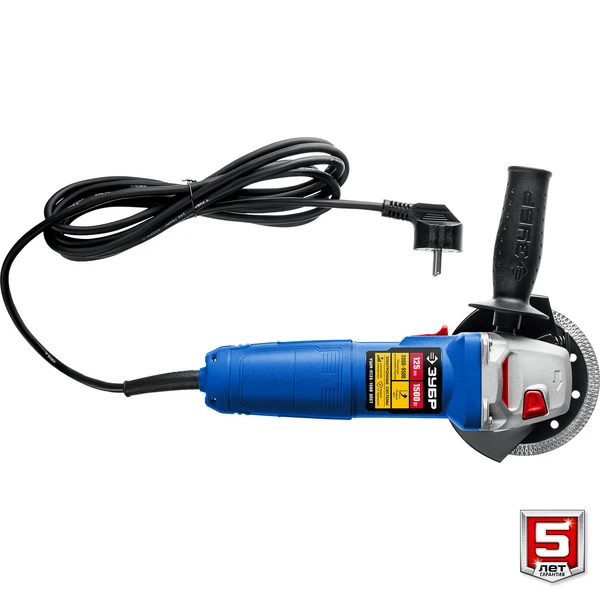

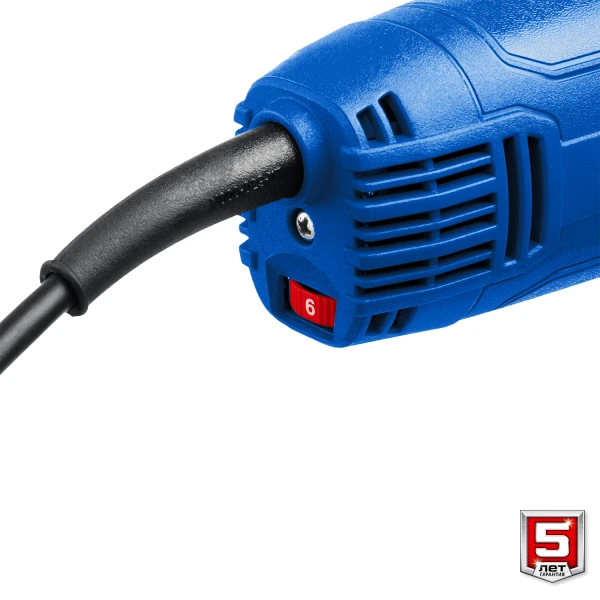

- Кабель питания с увеличенной длиной 3м в резиновой изоляции
Использование

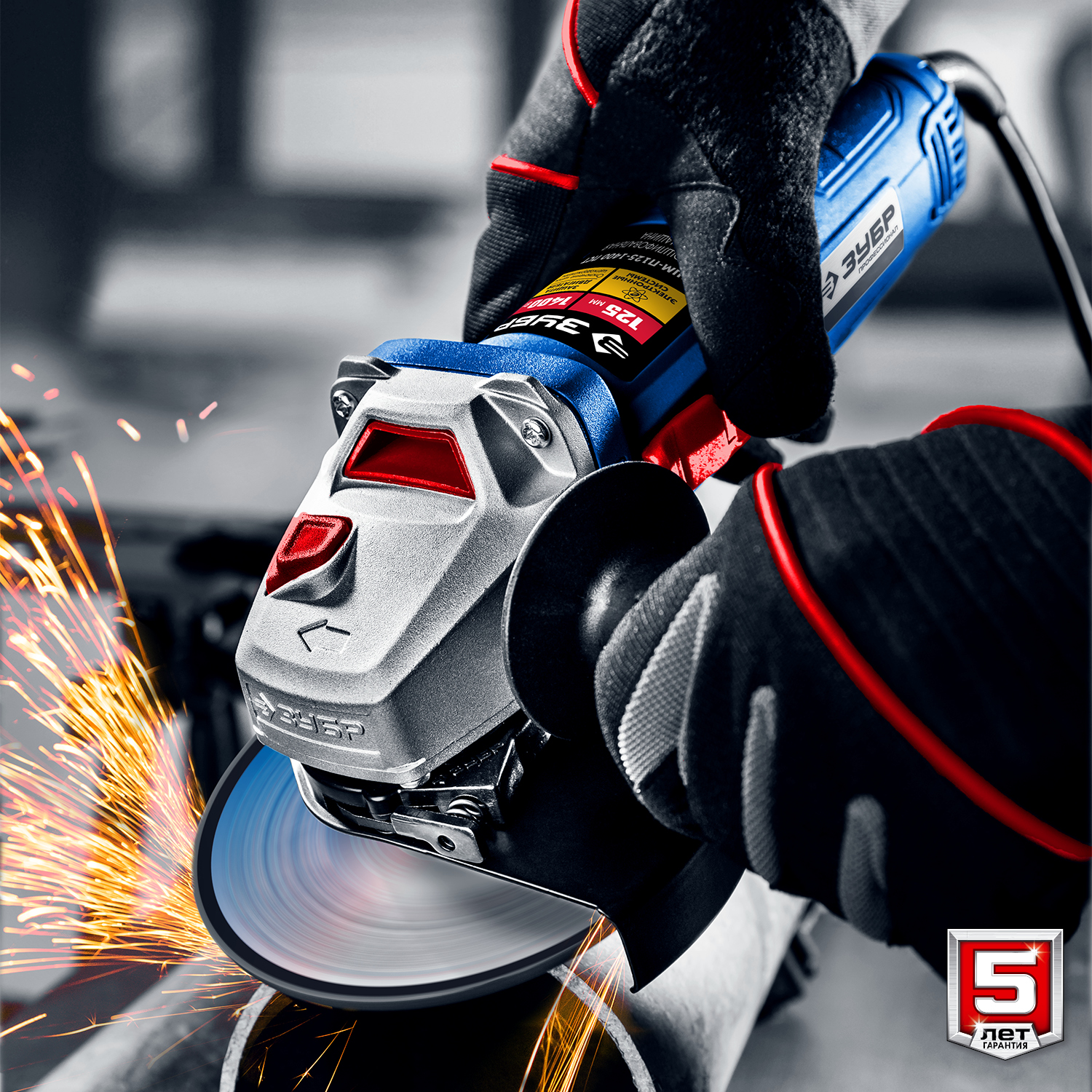

Для зачистки, шлифовки и резки металлов, резки бетона и камня при установке соответствующих шлифовальных, отрезных, алмазных кругов
| Защита от перегрузки | есть |

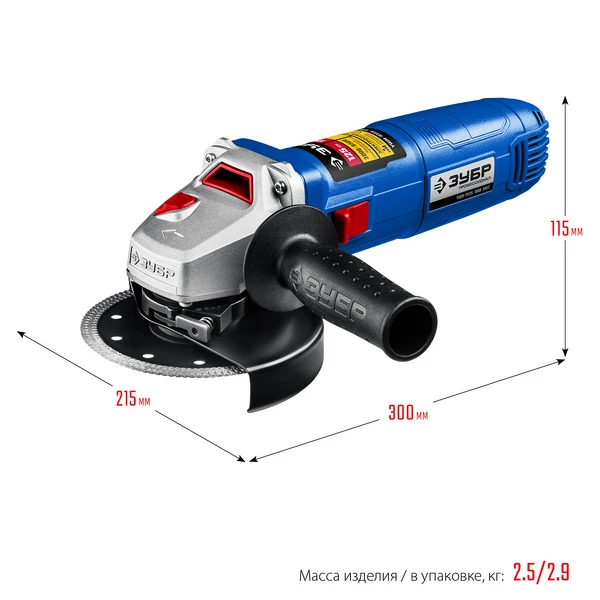

| Габариты, см | 40х15х11 |
| Масса изделия, кг | 2.6 |
| Масса в упаковке, кг | 2.9 |
| Гарантия | 60 |
| Число оборотов, об/мин | 3000-9500 |
| Плавный пуск | есть |
| Поддержание постоянных оборотов под нагрузкой | есть |
| Диаметр диска, мм | 125 |
| Посадочный диаметр, мм | 22.2 |
| Электронная регулировка оборотов | есть |
| Резьба шпинделя | М14 |
| Отключение питания при заклинивании диска | есть |
| Защита от непреднамеренного пуска | есть |
| Регулировка положения кожуха без инструмента | есть |
| Фиксация кнопки включения | есть |
| Дополнительная рукоятка | есть |
| Поворотная голова | есть |
| Поворотная основная рукоятка | нет |
| Суперфланец | есть |
| Мощность, Вт | 1500 |
| Напряжение, В/Гц | 220-240/50 |
| Длина кабеля, м | 3 |
| Антивибрационная рукоятка | нет |
| Защита от повреждения коллектора | есть |
| Тип упаковки | коробка картонная |
| Быстрозажимная гайка МИГ | нет |
Схема сборки и запчасти ЗУБР 1500 Вт, d125 мм, УШМ, регулировка оборотов, Профессионал (УШМ-П125-1500 ЭПСТ)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Втулка подшипника 607 резиновая | N000-029-085 | 163.62 | |
| 2 | Подшипник шариковый 607 RS (19х7х6) | U009-607-RS0 | 303.09 | |
| 3 | Кольцо магнитное dD24.2х7.6 V2 | N000-029-086-2 | - | |
| 3 | Кольцо магнитное D24хd7.4хh7.7 | N000-029-086 | 393.7 | |
| 4 | Ротор | N000-029-087 | 1 351.55 | |
| 4 | Ротор КД V2 | N000-029-087-2 | - | |
| 5 | Кольцо стопорное D26 | N000-017-189 | - | |
| 6 | Подшипник шариковый 629-2Z (26х9х8) OG | U009-629-RS0 | 311 | |
| 7 | Кольцо уплотнительное D25х2 | N000-029-088 | 102 | |
| 8 | Шестерня ведущая | N000-029-089 | 238.37 | |
| 9 | Гайка М6 | N000-023-515 | - | |
| 10 | Дефлектор | N000-029-090 | 100 | |
| 11 | Кнопка стопора | N000-029-091 | 100 | |
| 12 | Пружина стопора D9xh9 | N000-029-092 | 100 | |
| 13 | Кольцо стопорное D4.7хd0.8 | N000-029-094 | 102 | |
| 14 | Саморез 4х22 | U353-200-052 | - | |
| 15 | Корпус редуктора | N000-029-093 | 693.61 | |
| 16 | Кольцо уплотнительное D14хd2 | N000-029-095 | 102 | |
| 17 | Подшипник шариковый 696-2Z (15х6х5) OEPECE | U009-696-RS0 | 137.75 | |
| 18 | Кольцо стопорное D12 Е-образное | UM06-000-012 | 101.03 | |
| 19 | Шестерня ведомая | N000-029-096 | 505.15 | |
| 20 | Кольцо промежуточное | N000-039-851 | 202.06 | |
| 21 | Кольцо стопорное D32mm | N000-026-368 | 101.03 | |
| 22 | Шайба пружинная D31 | N000-029-097 | 100 | |
| 23 | Подшипник шариковый 6201-2RS (32х12х10) n/n | U009-620-1RS | 202.06 | |
| 24 | Кольцо уплотнительное D54.5хd1.3 | N000-014-405 | 100 | |
| 25 | Крышка корпуса редуктора | N000-029-098 | 298.65 | |
| 26 | Винт M4x16 | N000-022-572 | - | |
| 27 | Пыльник | N000-029-099 | 100 | |
| 28 | Шпонка 3х3.7х10 | N000-029-100 | 102 | |
| 29 | Шпиндель | N000-029-101 | 213.26 | |
| 30 | Рукоятка дополнительная | N000-029-102 | 404.12 | |
| 31 | Кольцо уплотнительное D39хd2 | N000-014-406 | 178.18 | |
| 32 | Кожух защитный быстросъемный УШМ D125 d43,5 | N000-019-863 | 515.13 | |
| 33 | Фланец внутренний D14 Ls17.5 | N000-019-862 | 133.14 | |
| 34 | Кольцо уплотнительное D20.2xd2 | N000-029-105 | 100 | |
| 35 | Фланец прижимной внешний M14 | U353-115-001 | 108.89 | |
| 36 | Диффузор | N000-029-107 | 100 | |
| 37 | Саморез ST4x45 | N000-018-360 | - | |
| 38 | Статор | N000-029-108 | 1 131.45 | |
| 39 | Конденсатор 0.22uF | N000-019-847 | - | |
| 40 | Выключатель FA6-8/2W2 | V000-002-695 | 505.15 | |
| 41 | Щеткодержатель | N000-029-109 | 202.06 | |
| 42 | Саморез ST2.9х10 | N000-004-835 | - | |
| 43 | Щетка графитовая (пара) 6х11х16.8 | N000-029-110 | 381.31 | |
| 44 | Пружина щетки | N000-029-111 | - | |
| 45 | Блок электронный (регулятор оборотов) n/r | V000-004-512 | 872.63 | |
| 46 | Корпус статора | N000-029-112 | 620.07 | |
| 47 | Тяга выключателя L=172мм | N000-029-113 | 100 | |
| 48 | Клавиша выключателя | N000-029-114 | 102 | |
| 49 | Прижим шнура | N000-029-115 | - | |
| 50 | Саморез d4x16 | N000-007-723 | - | |
| 51 | Крышка корпуса статора | N000-029-116 | 808.25 | |
| 53 | Воротник шнура | N000-029-117 | 202.06 | |
| 54 | Шнур сетевой | N000-029-118 | 505.15 | |
| 56 | Шайба-гровер D4 | N000-018-580 | - | |
