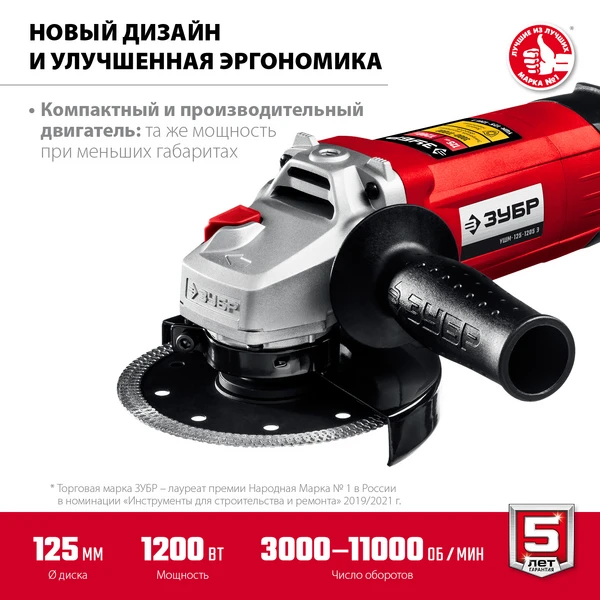

ЗУБР 1200 Вт, d125 мм, УШМ, регулировка оборотов (УШМ-125-1205 Э)
Удобная, мощная машина в компактном исполнении для резки, шлифовки, обдирки и зачистки дома, в гараже, мастерской. Двуручный хват позволяет надежно удерживать ее, регулятор оборотов расположен прямо под пальцем и широкий выключатель для удобства работы. Конструктивные решения, защищающие изделие от пыли (пылезащищенный выключатель и лабиринтные уплотнения подшипников), гарантируют надежную работу инструмента долгие годы
Преимущества
- Компактная, многофункциональная машина широкого спектра работ

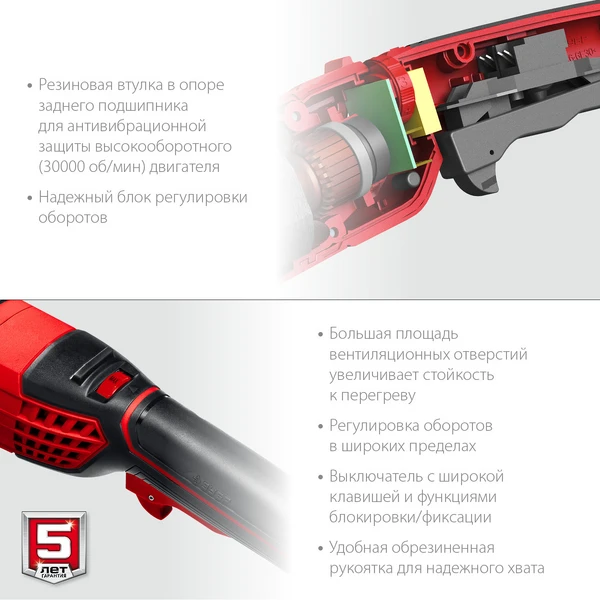

- Регулировка оборотов в диапазоне 3000-11000 об/мин для большей универсальности использования
- Эргономичная основная рукоятка с оптимальным хватом и углом наклона к корпусу
- Продвинутая пылезащита основных узлов:

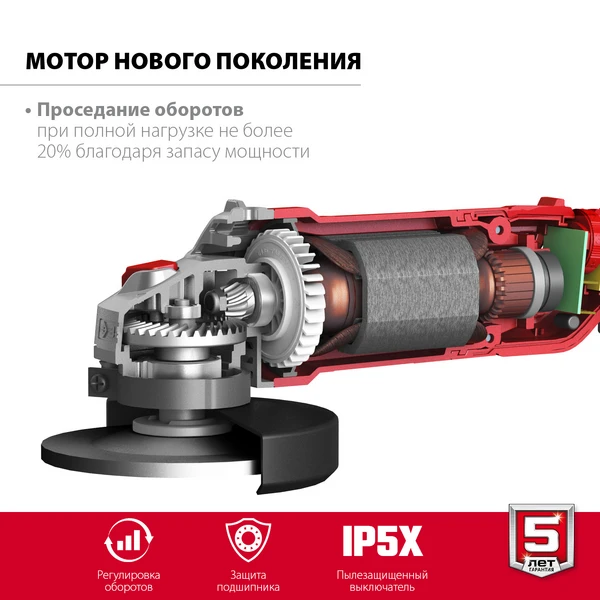

-пылезащищенный выключатель (степень защиты IP5X),

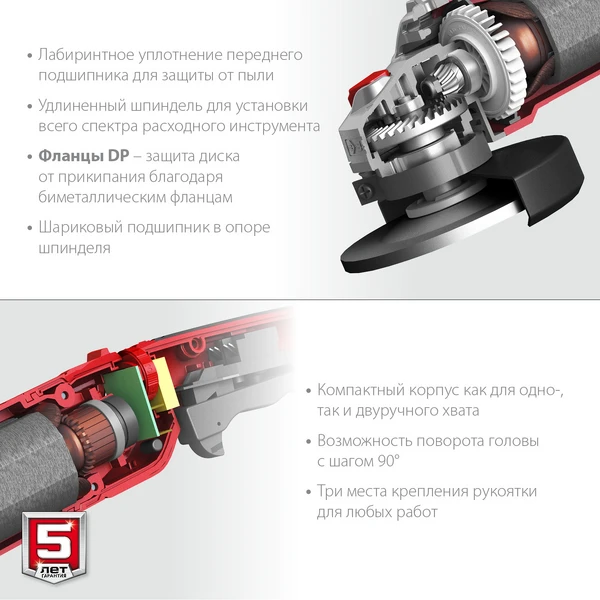

-лабиринтное уплотнение подшипников - BOS - специальная конструкция щеткодержателя, предотвращающая повреждение коллектора при полном износе щеток
- Возможность установки дополнительной рукоятки в трех положениях

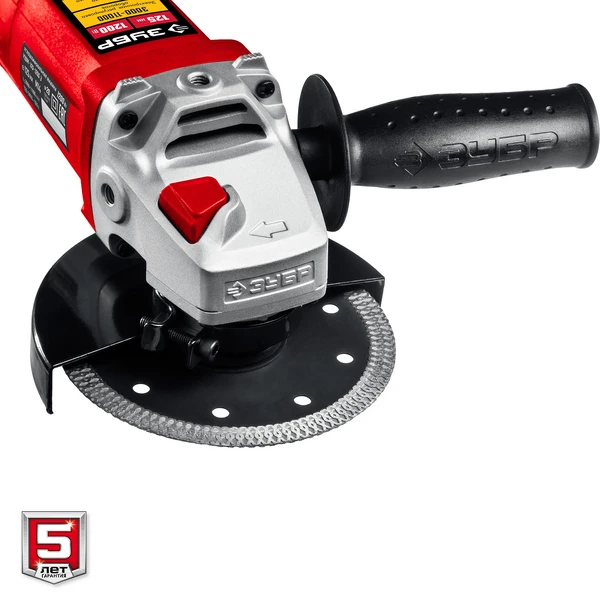

- Удобная блокировка шпинделя для быстрой замены диска
- Корпус редуктора из алюминиевого сплава лучше отводит тепло
- Поворотная с шагом 90° голова позволяет настроить изделие под левую руку или для резки

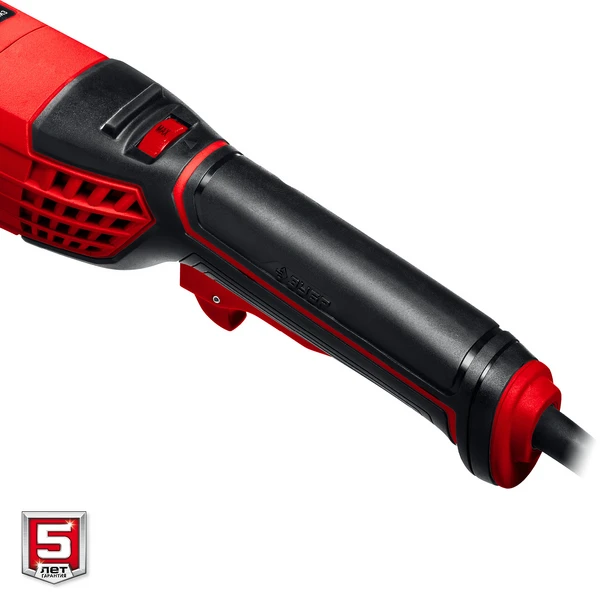

- Широкий эргономичный выключатель с пылезащитой, блокировкой непреднамеренного включения, а также фиксацией во включенном положении

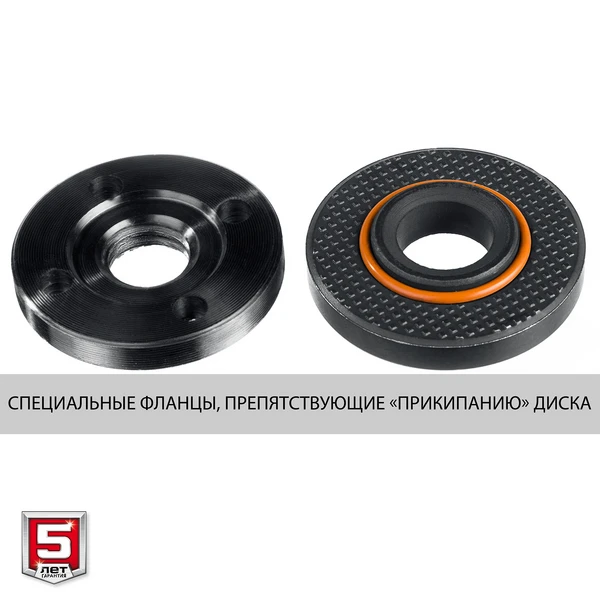

- DP - фланцы из разного материала предотвращают чрезмерное затягивание диска при работе
Использование
Для зачистки, шлифовки и резки металлов при установке соответствующих шлифовальных и отрезных кругов
| Защита от перегрузки | нет |

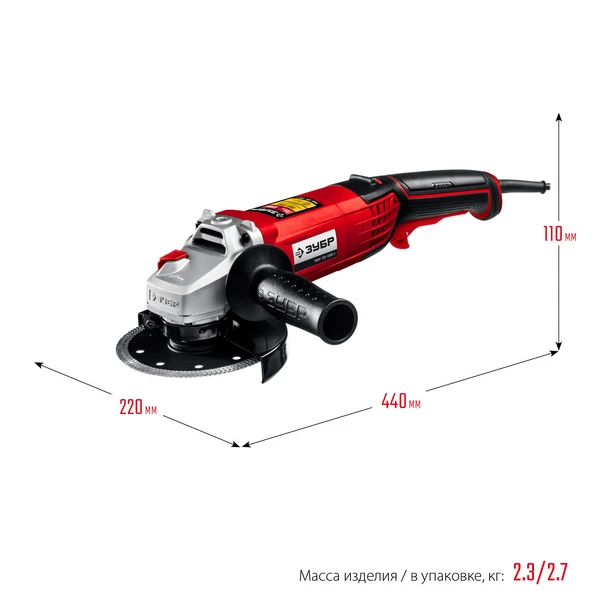

| Габариты, см | 45x12x12 |
| Масса изделия, кг | 2.4 |
| Масса в упаковке, кг | 3 |
| Гарантия | 60 |
| Число оборотов, об/мин | 3000-11000 |
| Плавный пуск | нет |
| Поддержание постоянных оборотов под нагрузкой | нет |
| Диаметр диска, мм | 125 |
| Посадочный диаметр, мм | 22.2 |
| Электронная регулировка оборотов | есть |
| Резьба шпинделя | М14 |
| Отключение питания при заклинивании диска | нет |
| Защита от непреднамеренного пуска | есть |
| Регулировка положения кожуха без инструмента | нет |
| Фиксация кнопки включения | есть |

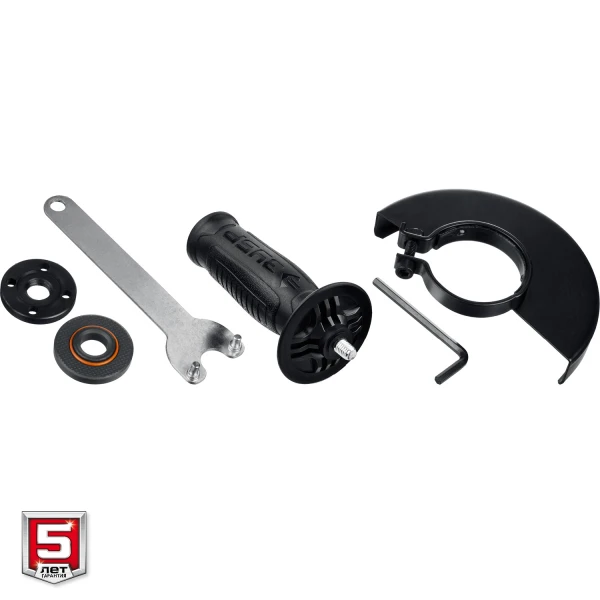

| Дополнительная рукоятка | есть |
| Поворотная голова | есть |
| Поворотная основная рукоятка | нет |
| Суперфланец | есть |
| Мощность, Вт | 1200 |
| Напряжение, В/Гц | 230/50 |
| Длина кабеля, м | 2 |
| Антивибрационная рукоятка | нет |
| Защита от повреждения коллектора | есть |
| Тип упаковки | коробка картонная |
| Быстрозажимная гайка МИГ | нет |

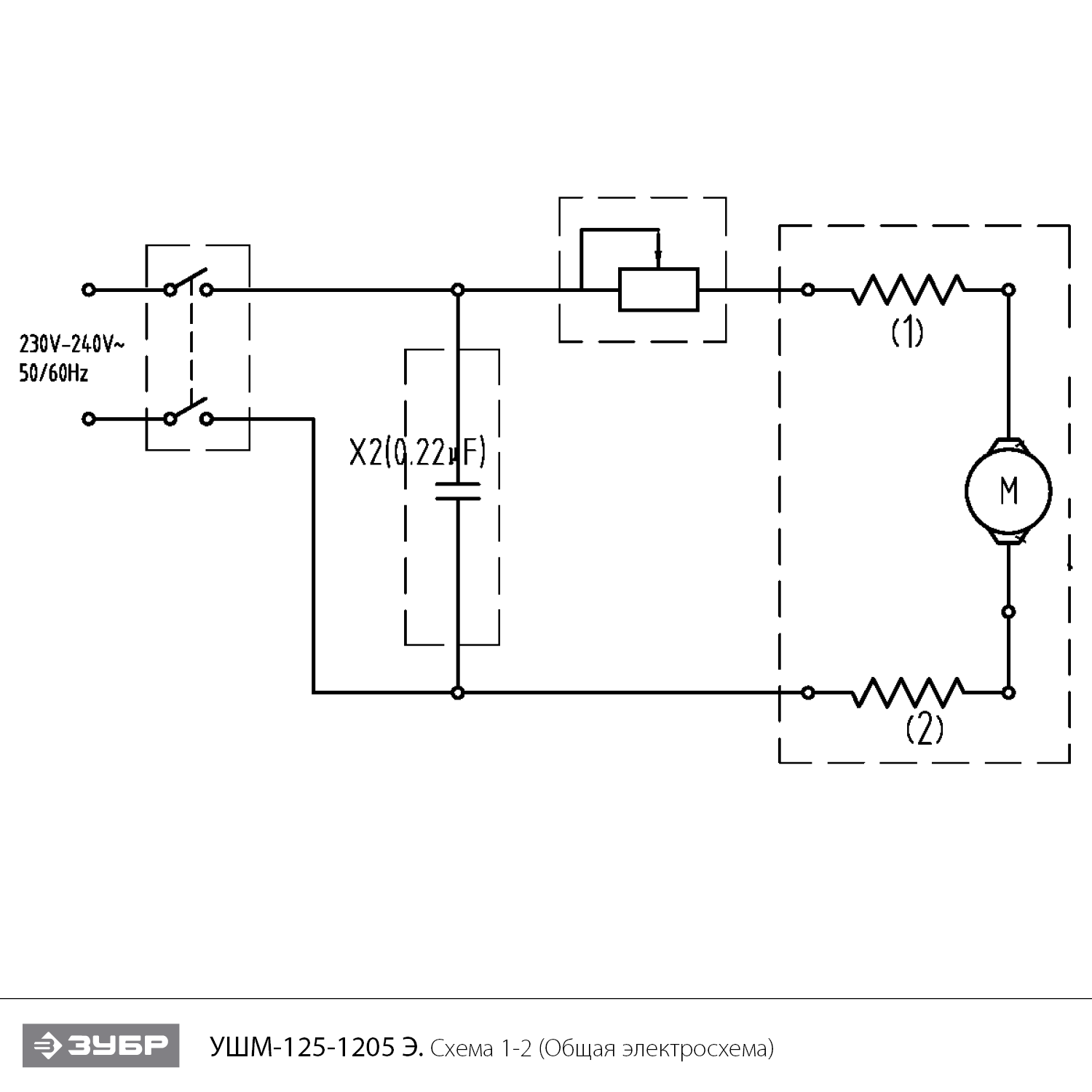

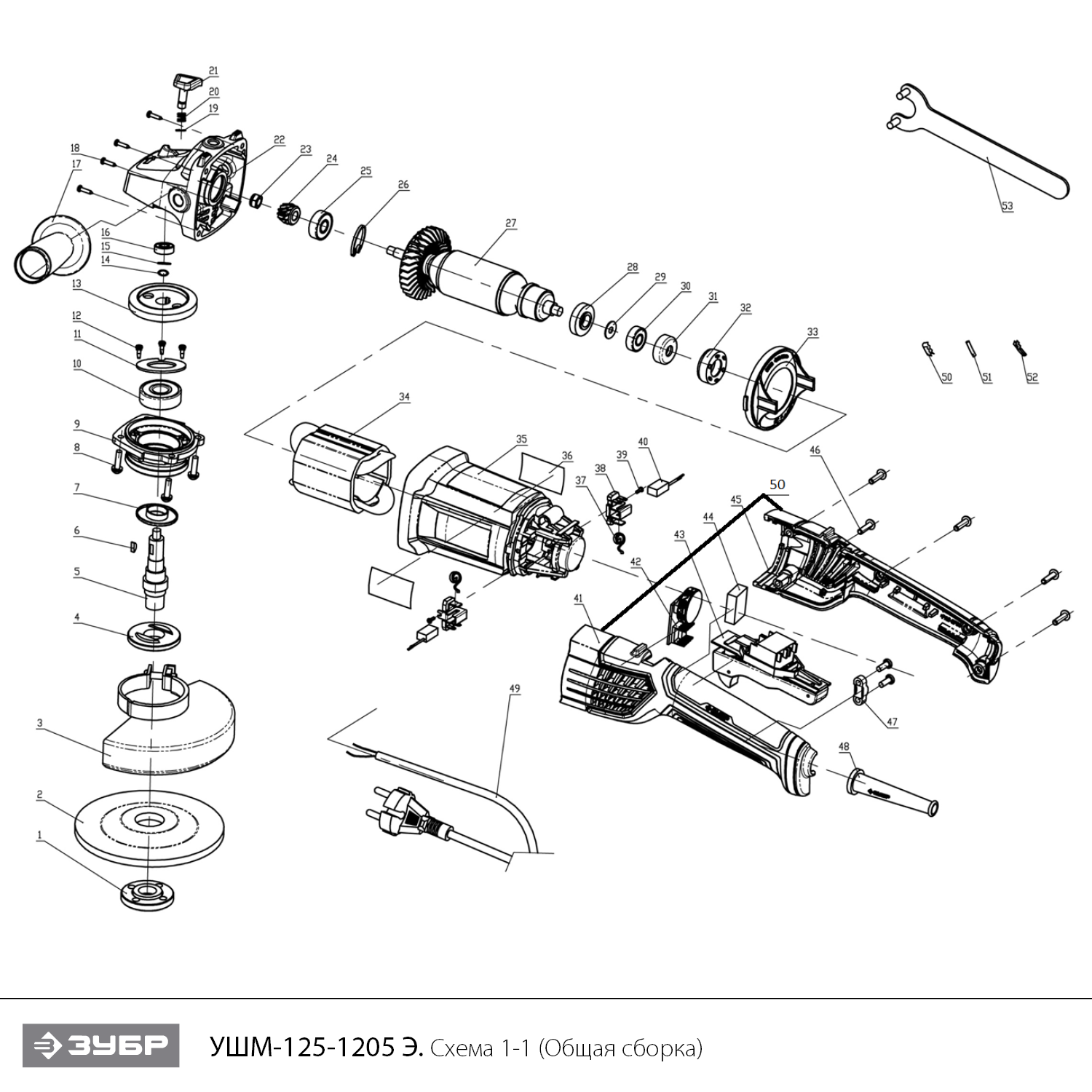

Схема сборки и запчасти ЗУБР 1200 Вт, d125 мм, УШМ, регулировка оборотов (УШМ-125-1205 Э)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Фланец прижимной внешний M14 | U353-115-001 | 108.89 | |
| 3 | Кожух защитный | N000-017-181 | 606.19 | |
| 4 | Фланец внутренний D14 Ls17.5 | N000-017-180 | 123.64 | |
| 5 | Шпиндель | N000-029-119 | 188.97 | |
| 6 | Шпонка | N000-029-120 | - | |
| 7 | Крышка пылезащитная | N000-028-630 | 101.03 | |
| 8 | Винт M4х14 | N000-013-129 | - | |
| 9 | Крышка корпуса редуктора | N000-028-631 | 444.54 | |
| 10 | Подшипник шариковый 6201-2RS (32х12х10) n/n | U009-620-1RS | 202.06 | |
| 11 | Прижим подшипника | N000-029-121 | 213.04 | |
| 12 | Винт M4x10 | N000-027-194 | 100 | |
| 13 | Шестерня ведомая D52.6хd11 Z35 | N000-029-122 | 245.5 | |
| 14 | Шайба фигурная D10 | N000-018-636 | - | |
| 15 | Шайба гровер М4 | N000-019-297 | - | |
| 16 | Подшипник шариковый 696-2Z (15х6х5) OEPECE | U009-696-RS0 | 137.75 | |
| 17 | Рукоятка боковая | N000-029-123 | - | |
| 18 | Саморез ST3.9x25 | N000-026-818 | - | |
| 19 | Кольцо стопорное | N000-029-124 | 101.03 | |
| 20 | Пружина | N000-029-125 | 101.03 | |
| 21 | Штифт блокировки вала с кнопкой # | N000-029-126 | 102.43 | |
| 22 | Корпус редуктора | N000-028-632 | 320.73 | |
| 23 | Гайка M7 (автогровер) #F | UM05-001-002 | 101.03 | |
| 24 | Шестерня ведущая | N000-029-127 | 197.8 | |
| 25 | Подшипник шариковый 608-2RS (22х8х7) CNBALL | U009-608-RS0 | 323.83 | |
| 26 | Кольцо стопорное | N000-029-128 | - | |
| 27 | Ротор КД | N000-029-129 | 1 616.03 | |
| 28 | Кольцо пылезащитное | N000-029-130 | 100 | |
| 29 | Шайба | N000-029-131 | - | |
| 30 | Подшипник шариковый 607 RS (19х7х6) | U009-607-RS0 | 303.09 | |
| 31 | Втулка подшипника 607 резиновая | N000-029-132 | 102 | |
| 32 | Гильза подшипника | N000-029-133 | - | |
| 33 | Диффузор | N000-029-134 | 100 | |
| 34 | Статор КД | N000-029-135 | 1 017 | |
| 35 | Корпус двигателя | N000-028-633 | 363.82 | |
| 37 | Пружина щеткодержателя D11xL19xh2.5 | N000-029-136 | 102 | |
| 38 | Щеткодержатель (пара) | N000-029-137 | 124 | |
| 39 | Саморез 2.9x8 | N000-020-437 | - | |
| 40 | Щетка графитовая (пара) 6х9х14 | N000-029-138 | 197.8 | |
| 41 | Рукоятка основная левая часть | N000-028-634 | 404.12 | |

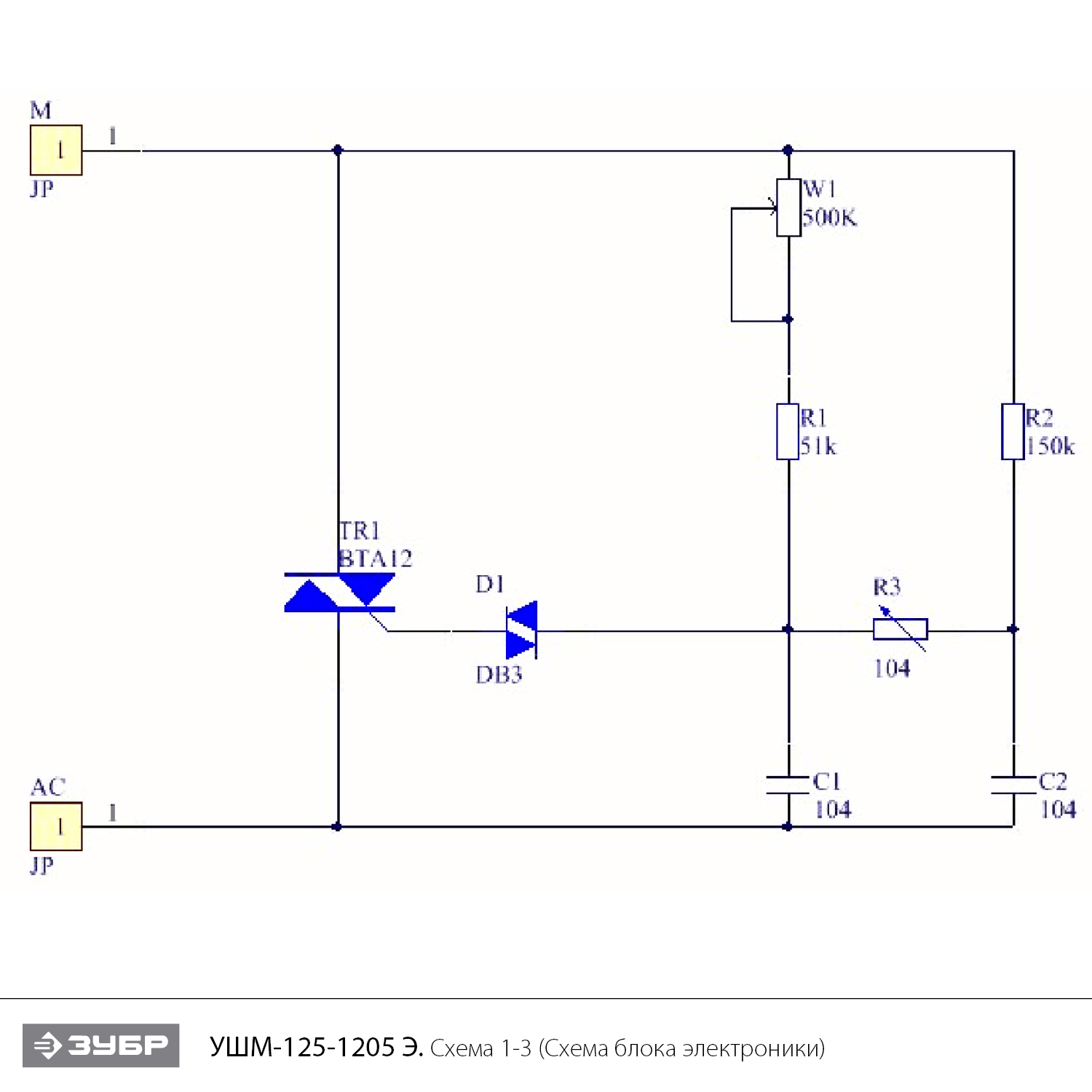

| 42 | Блок электронный регулятор оборотов 2 провода n/r | V000-004-399 | 490.99 | |
| 43 | Выключатель FA2-6/2W 6(6)A 250V AC~5E4 | V000-003-387 | 257.86 | |
| 44 | Конденсатор 0.22uF | N000-019-847 | - | |
| 45 | Рукоятка основная правая часть | N000-028-635 | 404.12 | |
| 46 | Саморез ST3.9x14 | N000-020-617 | - | |
| 47 | Прижим кабеля | N000-029-139 | - | |
| 48 | Рукав кабеля | N000-029-140 | - | |
| 49 | Шнур сетевой Rubber 2х0.75мм2 2м | N000-029-141 | - | |
| 50 | Рукоятка в сборе левая и правая часть | N000-028-635-C | 656.7 | |
