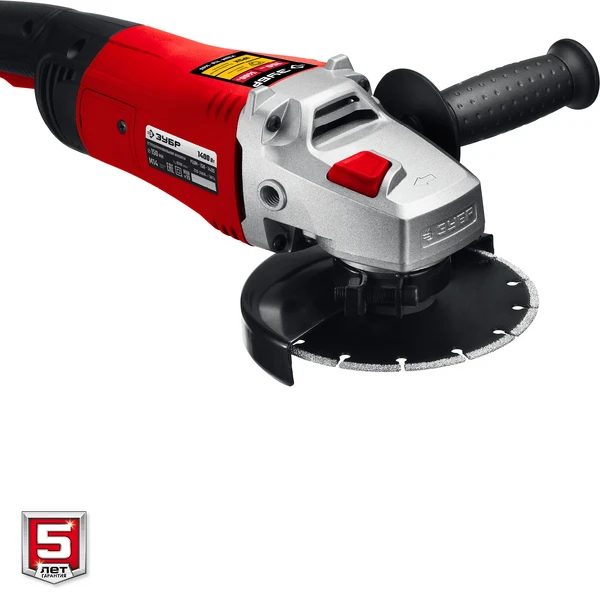

ЗУБР 1400 Вт, d150 мм, УШМ (УШМ-150-1405)

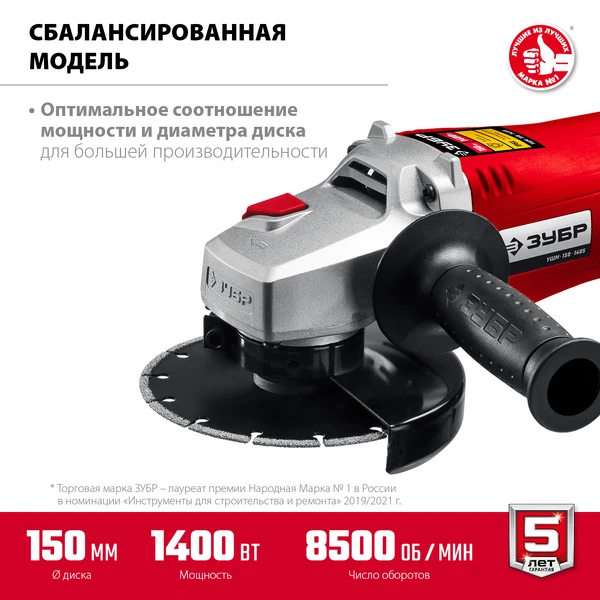

Мощный и надежный инструмент для выполнения работ по шлифовке и полировке различный поверхностей. Модель отлично подходит для резки металла благодаря балансу мощности и диаметра диска. Также, при своей внушительной мощности инструмент отличается низким уровнем вибрации, что делает рабочий процесс более комфортным

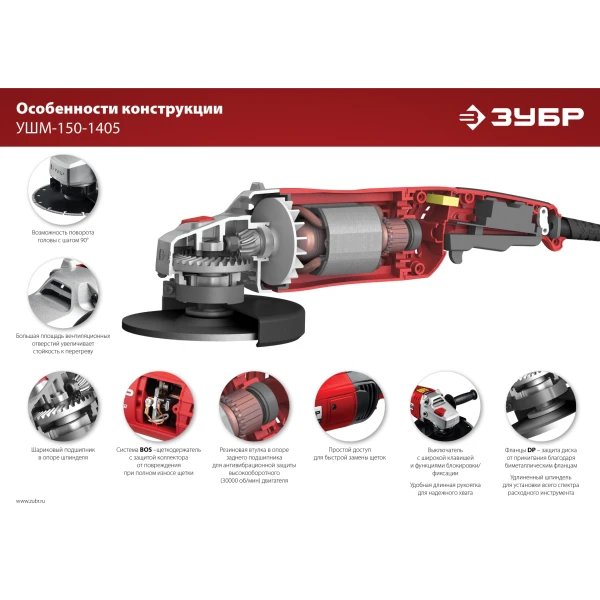

Преимущества
- Большая мощность при компактном диске означает высокую производительность изделия

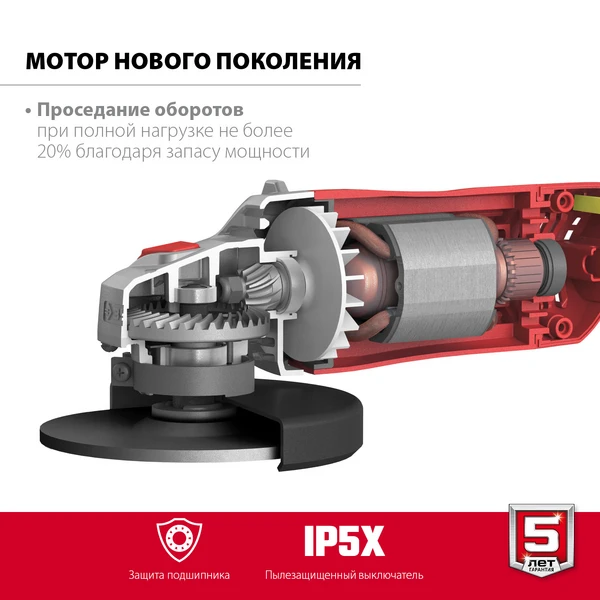

- Пылезащищенный выключатель (степень защиты IP5X) - надежная защита основного узла
- Корпус редуктора из алюминиевого сплава лучше отводит тепло и усилен для обеспечения повышенной прочности

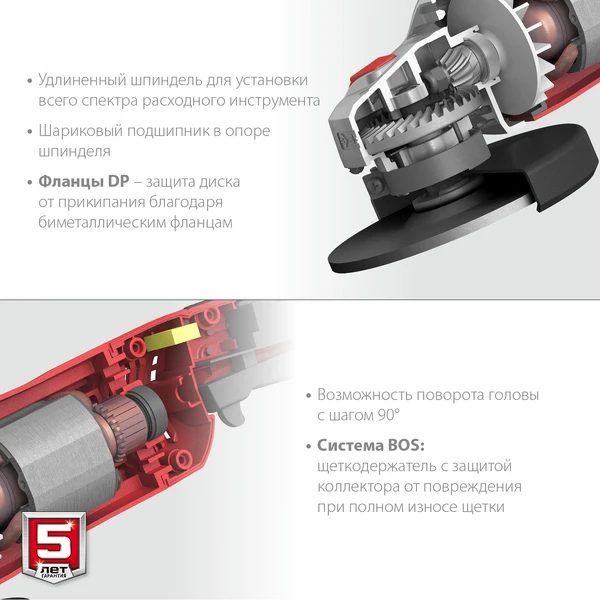

- BOS - специальная конструкция щеткодержателя, предотвращающая повреждение коллектора при полном износе щеток

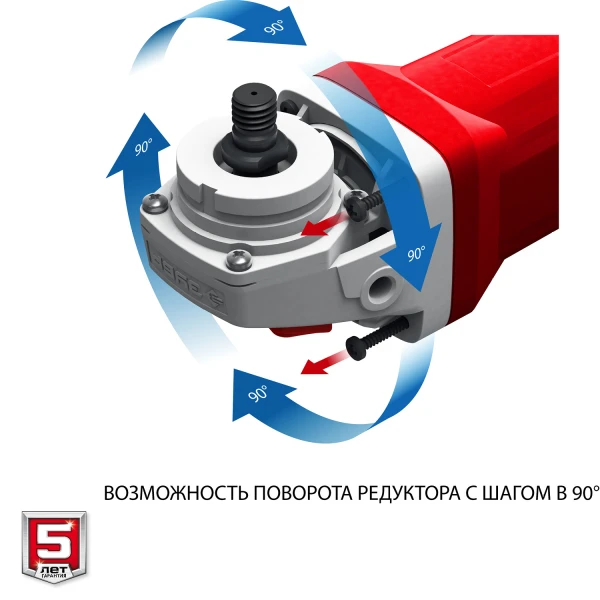

- Поворотная с шагом 90° голова позволяет настроить изделие под левую руку или для резки

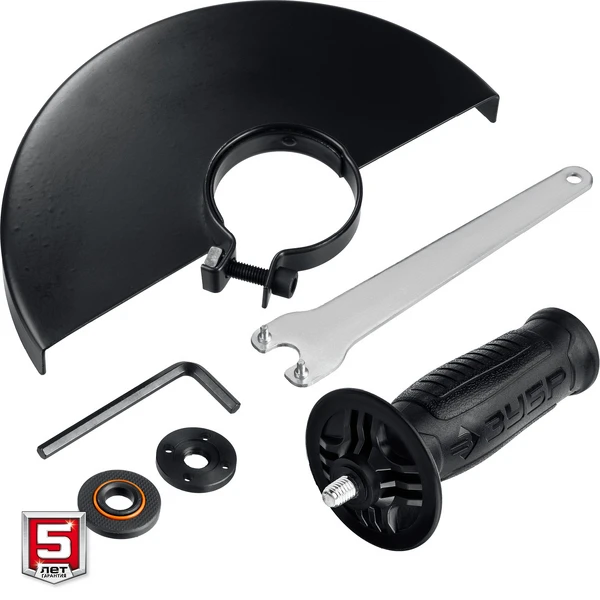

- Возможность установки дополнительной рукоятки в 2 положениях
- Удобная блокировка шпинделя для простой смены диска

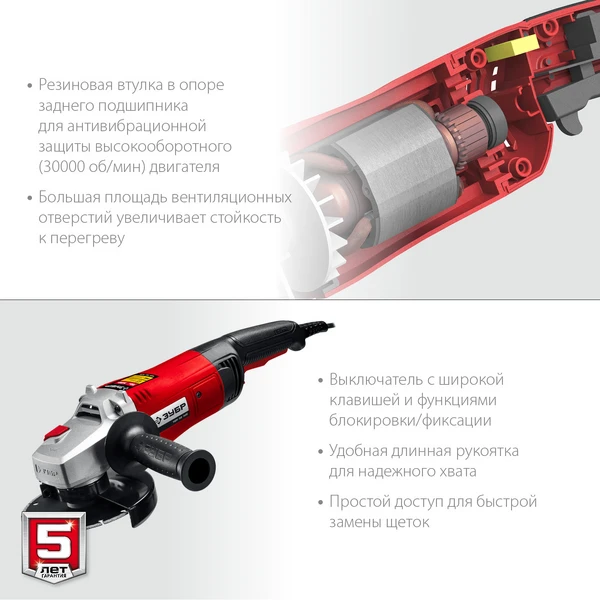

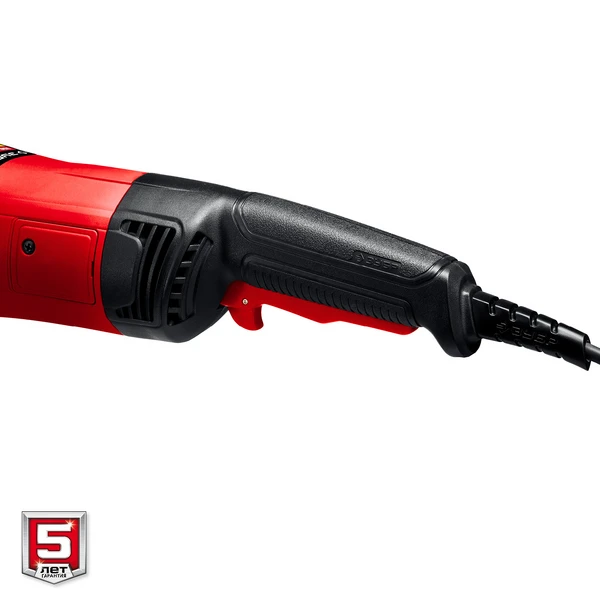

- Широкий эргономичный выключатель с пылезащитой, блокировкой непреднамеренного включения, а также фиксацией во включенном положении

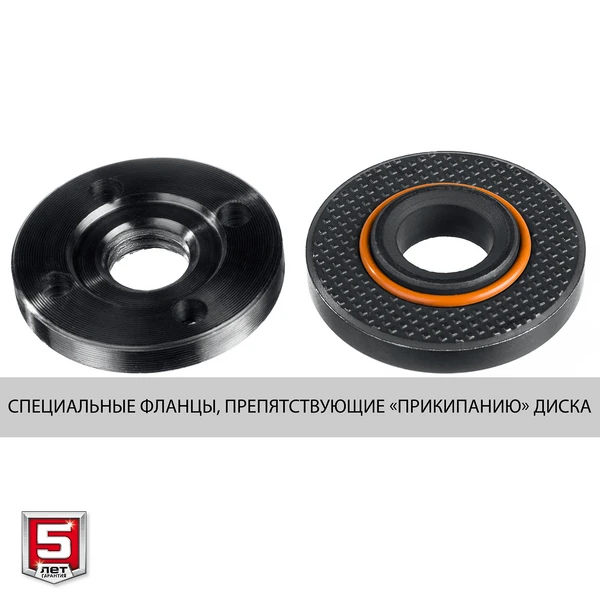

- DP - фланцы из разного материала предотвращают чрезмерное затягивание диска при работе
- Быстрый доступ к щеткам для замены
Использование
Для зачистки, шлифовки и резки металлов при установке соответствующих шлифовальных и отрезных кругов
| Защита от перегрузки | нет |

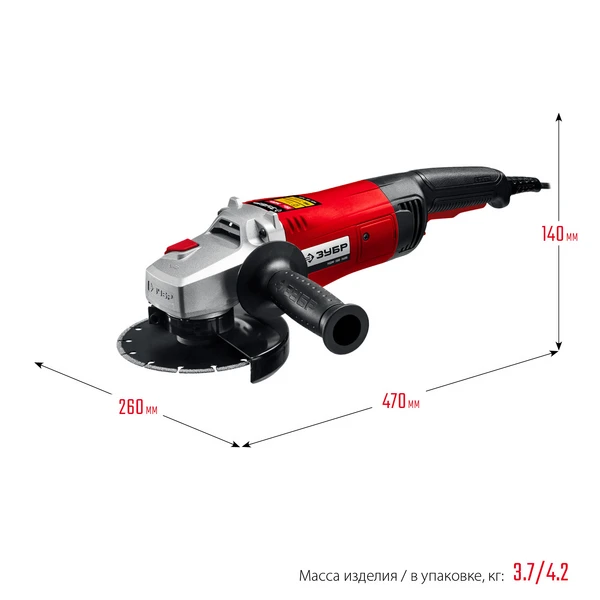

| Габариты, см | 49x12x13 |
| Масса изделия, кг | 3.7 |
| Масса в упаковке, кг | 4.2 |
| Гарантия | 60 |
| Число оборотов, об/мин | 8500 |
| Плавный пуск | нет |
| Поддержание постоянных оборотов под нагрузкой | нет |
| Диаметр диска, мм | 150 |
| Посадочный диаметр, мм | 22.2 |
| Электронная регулировка оборотов | нет |
| Резьба шпинделя | М14 |
| Отключение питания при заклинивании диска | нет |
| Защита от непреднамеренного пуска | есть |
| Регулировка положения кожуха без инструмента | нет |
| Фиксация кнопки включения | есть |
| Дополнительная рукоятка | есть |
| Поворотная голова | есть |
| Поворотная основная рукоятка | нет |
| Суперфланец | есть |
| Мощность, Вт | 1400 |
| Напряжение, В/Гц | 230/50 |
| Длина кабеля, м | 2 |
| Антивибрационная рукоятка | нет |
| Защита от повреждения коллектора | есть |
| Тип упаковки | коробка картонная |
| Быстрозажимная гайка МИГ | нет |
Схема сборки и запчасти ЗУБР 1400 Вт, d150 мм, УШМ (УШМ-150-1405)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Фланец прижимной внешний M14 | N000-025-319 | - | |
| 3 | Фланец внутренний D14 Ls17.5 | N000-025-393 | - | |
| 4 | Кожух защитный | N000-025-320 | 772.42 | |
| 5 | Винт M5х16 | N000-016-628 | - | |
| 6 | Крышка редуктора | N000-025-321 | 269.44 | |
| 7 | Подшипник шариковый 6002-2RS (32x15x9) CCEB | U009-600-2RS | 434.37 | |
| 8 | Прижим подшипника | N000-025-322 | - | |
| 9 | Винт M4x14 | N000-022-353 | - | |
| 10 | Шпиндель D21,5x79,5mm | N000-025-323 | 241.7 | |
| 11 | Шпонка | N000-025-324 | - | |
| 12 | Шестерня ведомая D73 Z40 | N000-025-325 | 378.31 | |
| 13 | Подшипник шариковый 608-2RS (22х8х7) CNBALL | U009-608-RS0 | 330.31 | |
| 14 | Саморез ST4.8x25 | N000-019-907 | - | |
| 15 | Кольцо стопорное | N000-025-326 | - | |
| 16 | Пружина | N000-025-327 | - | |
| 17 | Кнопка блокировки шпинделя | N000-025-328 | 105.08 | |
| 18 | Корпус редуктора | N000-025-329 | 1 215.73 | |
| 19 | Гайка М8 | N000-025-330 | - | |
| 20 | Шайба пружинная | N000-025-331 | - | |
| 21 | Шестерня ведущая D23 h19.7 Z12 | N000-025-332 | 231.18 | |
| 22 | Подшипник шариковый 6001-2Z (28х12х8) CHFZ | U009-600-1RS | 309.15 | |
| 23 | Кольцо стопорное плоское D28 | N000-025-333 | - | |
| 24 | Ротор КД | N000-025-334 | 1 749.78 | |
| 26 | Втулка подшипника 608 резиновая | N000-025-335 | 110.16 | |
| 27 | Упор подшипника | N000-025-336 | - | |
| 28 | Защита статора | N000-025-337 | - | |
| 29 | Саморез ST3.9x65 | N000-005-022 | - | |
| 30 | Статор КД | N000-025-338 | 1 786.47 | |
| 31 | Этикетка | N000-025-339 | - | |
| 32 | Крышка щеткодержателя | N000-025-340 | 102 | |
| 33 | Щеткодержатель | N000-025-341 | 164.84 | |
| 34 | Щетка графитовая (пара) 7x11x15.5 | N000-025-342 | 233.33 | |
| 35 | Пружина | N000-025-343 | - | |
| 36 | Корпус двигателя | N000-025-344 | 3 570 | |
| 37 | Выключатель S230B 12(12)A 250V ~ 5E4 | V000-003-348 | 462.38 | |
| 38 | Саморез ST3.9x16 | N000-000-990 | - | |
| 39 | Ручка правая часть | N000-025-345 | 472.78 | |
| 40 | Саморез ST3.9x10 | N000-001-007 | - | |
| 42 | Прижим | N000-025-346 | - | |
| 43 | Конденсатор 0.22uF | V000-007-552 | 103.05 | |
| 44 | Ручка левая часть | N000-025-347 | 472.78 | |
| 44C | Рукоятка в сборе EV(39. 44) | N000-025-347-C | 591.6 | |
| 45 | Воротник шнура | N000-025-348 | - | |
| 46 | Шнур сетевой ZUBR, H05VV-F, PVC, 2x1.0mm2, 2m | V000-006-357 | 618.31 | |
| 51 | Ключ | N000-025-349 | - | |
| 52 | Шайба фигурная | N000-038-133 | - | |
| 53 | Шайба-гровер | N000-038-134 | - | |
| 54 | Шайба фигурная | N000-038-135 | - | |
