ЗУБР 2600 Вт, d230 мм, УШМ (УШМ-230-2605 П)
Наиболее универсальный инструмент для использования при ремонте и в строительстве. Оснащен двигателем наибольшей на рынке мощностью для наибольшей производительности, а также рабочим диском диаметром 230 мм для максимальной глубины реза эффективной обработки больших поверхностей
Преимущества

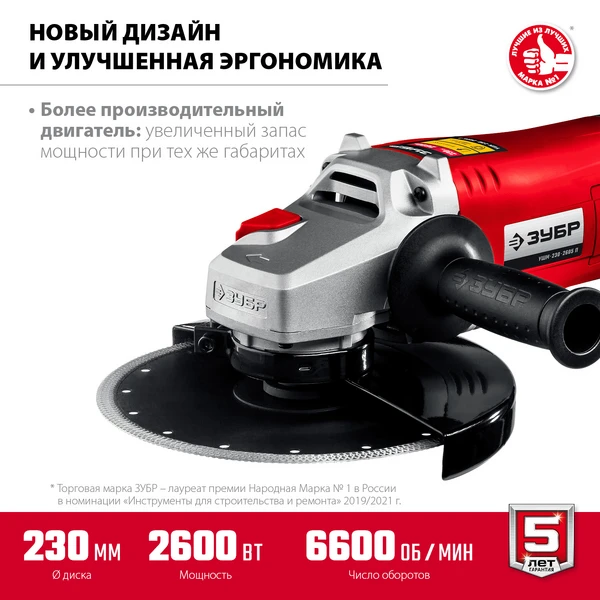

- Наиболее мощная модель в линейке ЗУБР с максимальными характеристиками для домашнего мастера
- Специально разработанный корпус редуктора для улучшения теплоотвода и обеспечения прочности самого нагруженного узла
- Система плавного пуска позволяет включать мощный двигатель без рывка и пусковой перегрузки

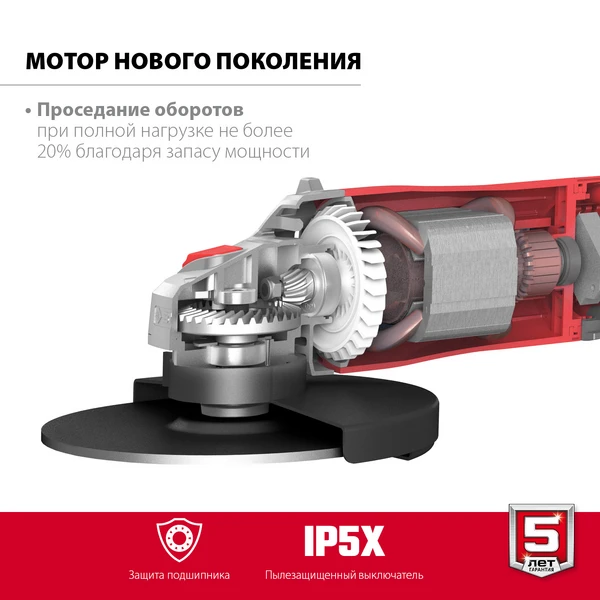

- Пылезащищенный выключатель (степень защиты IP5X) - надежная защита основного узла

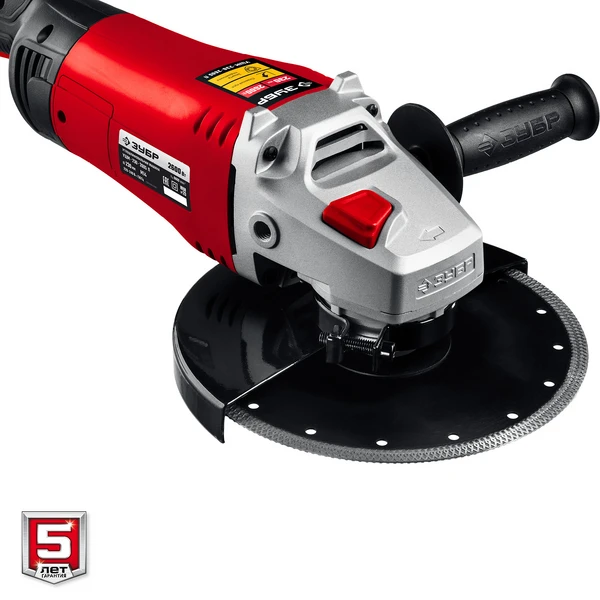

- Удобная блокировка шпинделя для простой смены диска

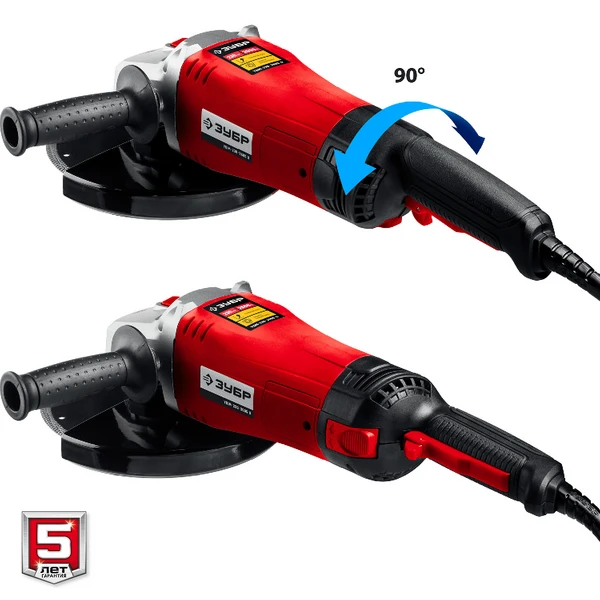

- Поворотные голова и основная рукоятка для более комфортной работы даже в сложных условиях

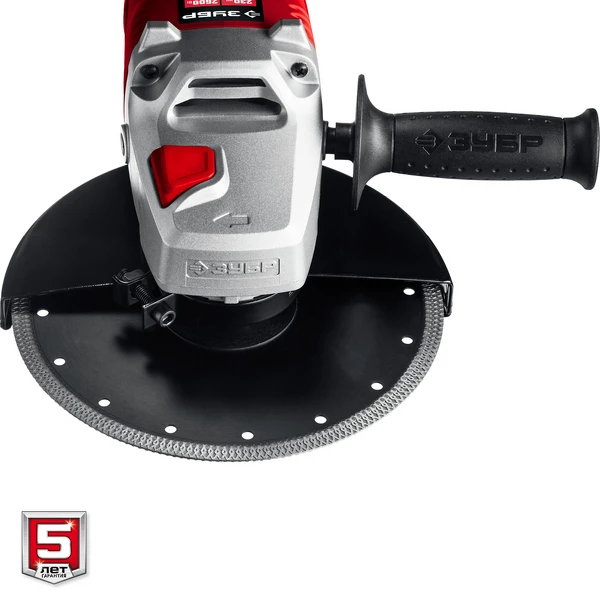

- Фирменная дополнительная рукоятка, устанавливаемая в 2 положениях
- Широкий эргономичный выключатель с пылезащитой, блокировкой непреднамеренного включения, а также фиксацией во включенном положении
- BOS - специальная конструкция щеткодержателя, предотвращающая повреждение коллектора при полном износе щеток

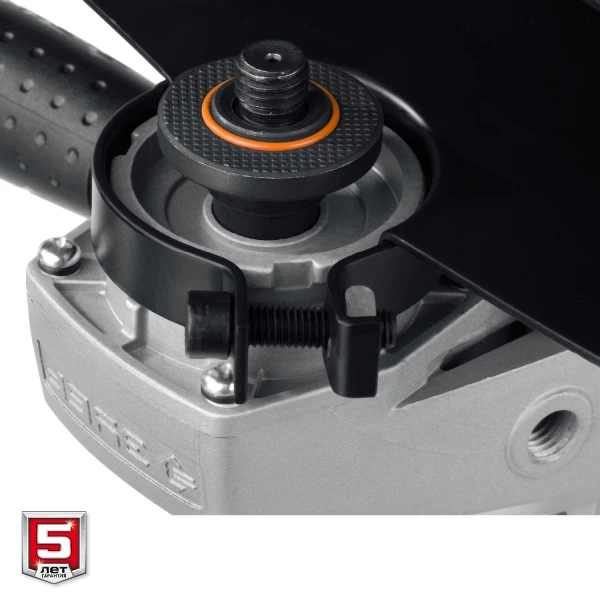

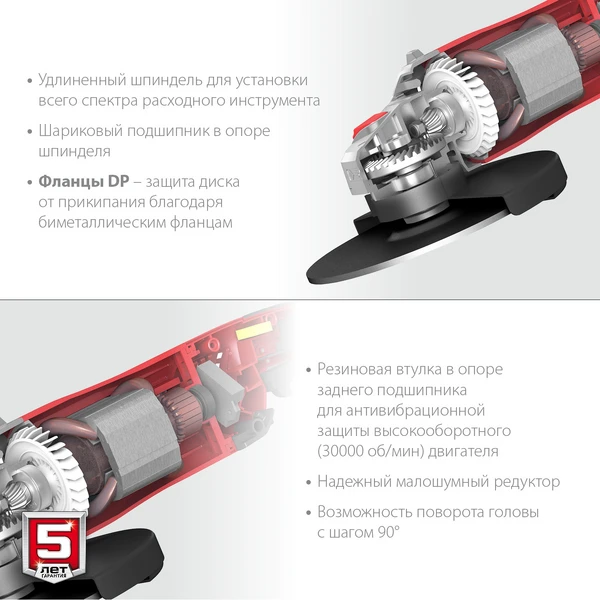

- DP - фланцы из разного материала предотвращают чрезмерное затягивание диска при работе
- Быстрый доступ к щеткам для замены
Использование
Для зачистки, шлифовки и резки металлов при установке соответствующих шлифовальных и отрезных кругов
| Защита от перегрузки | нет |

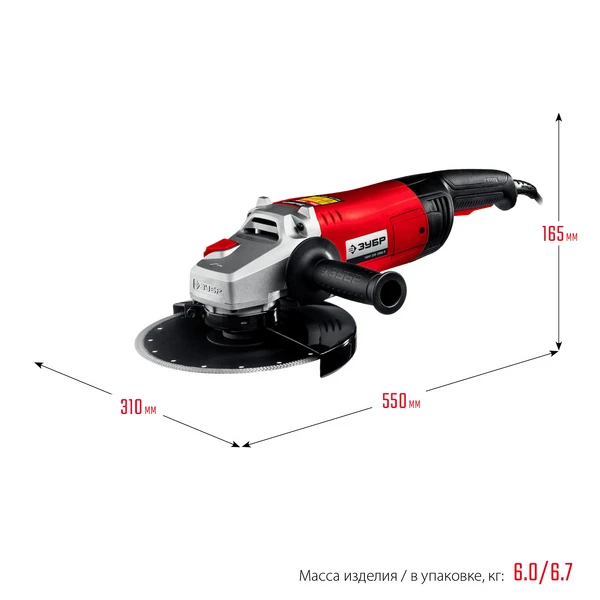

| Габариты, см | 61х12.5х17 |
| Масса изделия, кг | 6 |
| Масса в упаковке, кг | 6.7 |
| Гарантия | 60 |
| Число оборотов, об/мин | 6600 |
| Плавный пуск | есть |
| Поддержание постоянных оборотов под нагрузкой | нет |
| Диаметр диска, мм | 230 |
| Посадочный диаметр, мм | 22.2 |
| Электронная регулировка оборотов | нет |
| Резьба шпинделя | М14 |
| Отключение питания при заклинивании диска | нет |
| Защита от непреднамеренного пуска | есть |
| Регулировка положения кожуха без инструмента | нет |
| Фиксация кнопки включения | есть |
| Дополнительная рукоятка | есть |
| Поворотная голова | есть |
| Поворотная основная рукоятка | есть |
| Суперфланец | есть |
| Мощность, Вт | 2600 |
| Напряжение, В/Гц | 230/50 |
| Длина кабеля, м | 2 |
| Антивибрационная рукоятка | нет |
| Защита от повреждения коллектора | есть |
| Тип упаковки | коробка картонная |
| Быстрозажимная гайка МИГ | нет |

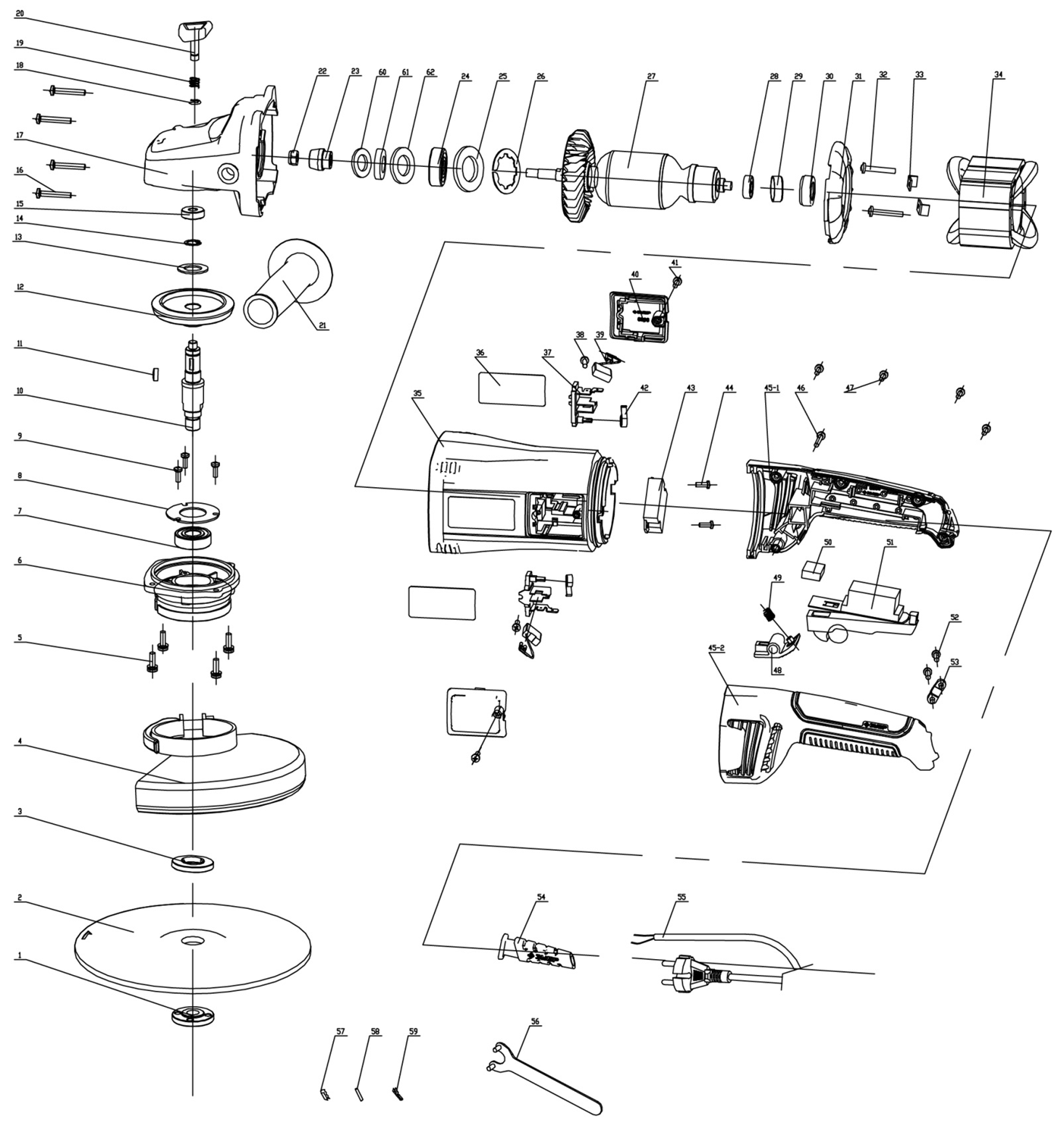

Схема сборки и запчасти ЗУБР 2600 Вт, d230 мм, УШМ (УШМ-230-2605 П)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Фланец прижимной внешний M14 | N000-025-350 | - | |
| 3 | Фланец внутренний D14 Ls17.5 | N000-019-862 | 133.14 | |
| 4 | Кожух защитный | N000-025-352 | 570 | |
| 5 | Винт M5х16 | N000-016-628 | - | |
| 6 | Крышка редуктора | N000-025-353 | 441.54 | |
| 7 | Подшипник шариковый 6202-2RS (35x15x11) n/n | U009-620-2RS | 202.06 | |
| 8 | Прижим подшипника | N000-025-354 | 668.18 | |
| 9 | Винт M4x10 | N000-013-843 | - | |
| 10 | Шпиндель D21,5x88mm | N000-025-355 | 370.89 | |
| 11 | Шпонка сегментная 11х4х6 | N000-025-356 | 757.27 | |
| 12 | Шестерня ведомая D80x21.6 Z48 | N000-025-357 | 910.93 | |
| 13 | Шайба | N000-025-358 | 534.55 | |
| 14 | Шайба пружинная | N000-025-359 | 534.55 | |
| 15 | Подшипник шариковый 608-2RS (22х8х7) CNBALL | U009-608-RS0 | 323.83 | |
| 16 | Саморез ST4.8x30 | N000-017-156 | - | |
| 17 | Корпус редуктора | N000-025-360 | 671.13 | |
| 18 | Кольцо стопорное D6 Е-образное | N000-025-361 | 202.06 | |
| 19 | Пружина | N000-025-362 | 202.06 | |
| 20 | Кнопка блокировки шпинделя | N000-025-363 | 124 | |
| 21 | Рукоятка боковая | N000-025-364 | - | |
| 22 | Гайка M8 самоконтрящаяся | N000-025-365 | - | |
| 23 | Шестерня ведущая D21x20.8 Z11 | N000-025-366 | 526 | |
| 24 | Подшипник шариковый 6301-2RS (37х12х12) n/n | U009-630-1RS | 1 116.39 | |
| 25 | Шайба пружинная D37xd25x1 | N000-025-367 | - | |
| 26 | Шайба пружинная D40.5xd27 | N000-025-368 | 101.03 | |
| 27 | Ротор КД | N000-025-387 | 3 938.54 | |
| 29 | Втулка подшипника 608 резиновая | N000-025-370 | 190.65 | |
| 30 | Упор подшипника | N000-025-371 | 186 | |
| 31 | Диффузор | N000-025-372 | 2 020.62 | |
| 32 | Саморез ST3.9x65 | N000-005-022 | - | |
| 33 | Прижим статора | N000-025-373 | - | |
| 34 | Статор КД | N000-025-388 | 2 837 | |
| 35 | Корпус двигателя | N000-025-389 | 930 | |
| 36 | Этикетка | N000-025-376 | - | |
| 37 | Щеткодержатель | N000-025-390 | 194.28 | |
| 39 | Щетка графитовая (пара) 7x18x21 | N000-019-831 | 536.47 | |
| 40 | Крышка щеткодержателя | N000-025-379 | 100 | |
| 41 | Саморез ST3.9x12 | N000-004-808 | - | |
| 42 | Пружина спиральная | N000-025-392 | - | |
| 43 | Блок плавного пуска XS-16/D3 16A 250V~ 50HZ | V000-004-351 | 532.57 | |
| 45-1 | Ручка правая часть | N000-025-381 | 883.06 | |
| 45-2 | Ручка левая часть | N000-025-382 | 883.06 | |
| 46 | Шарик стальной D4 | U261-960-011 | 102 | |
| 48 | Клавиша-фиксатор поворотной рукоятки | N000-025-383 | 202.06 | |
| 49 | Пружина | N000-025-384 | - | |
| 50 | Конденсатор 0.33мкФ 275В | V000-007-553 | - | |
| 51 | Выключатель S230B 12(12)A 250V ~ 5E4 | V000-003-348 | 453.31 | |
| 52 | Саморез ST3.9x16 | N000-000-990 | - | |
| 53 | Прижим | N000-025-385 | - | |
| 54 | Воротник шнура | N000-025-348 | - | |
| 55 | Шнур сетевой ZUBR, H05VV-F, PVC, 2x1.0mm2, 2m | V000-006-357 | 606.19 | |
| 56 | Ключ | N000-025-386 | - | |
| 60 | Шайба фигурная | N000-038-136 | - | |
| 61 | Шайба фетровая | N000-038-137 | - | |
| 62 | Шайба фигурная | N000-038-138 | - | |
