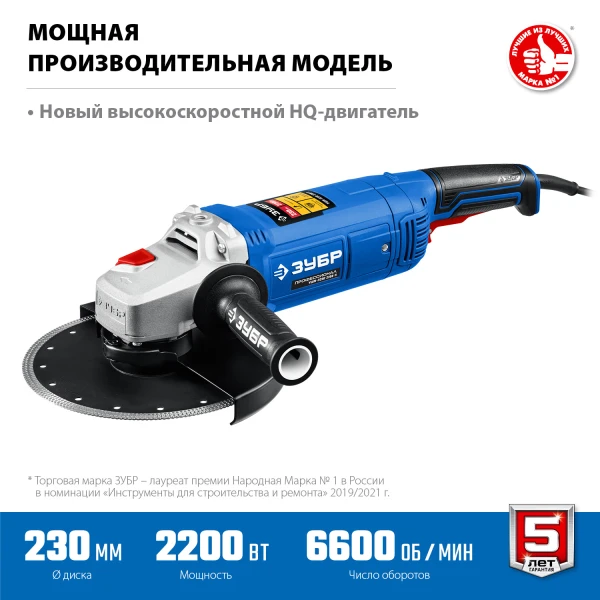

ЗУБР 2200 Вт, d230 мм, УШМ, Профессионал (УШМ-П230-2200 П)
Серьезная модель с увеличенной мощностью двигателя. Оптимальный выбор для любой работы - резки, шлифования, обдирки, зачистки. Отличные характеристики, высокая надежность, усиленная пылезащита и оптимальная эргономика помогают работать максимально эффективно
Преимущества
- Мощная модель с высокой производительностью и небольшим весом
- Система плавного пуска позволяет раскручивать мощный двигатель без рывка и пусковой перегрузки
- HQM - повышенная стойкость двигателя к перегрузкам за счет более плотной укладки обмоток

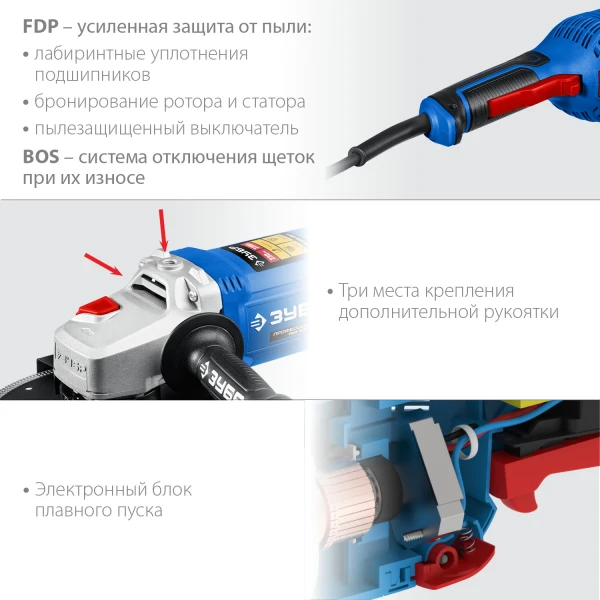

- FDP - полная защита основных узлов от пыли:
- ротор с капроновым бандажом и дополнительным слоем защитного лака,
- статор со специальным покрытием обмотки,
- пылезащищенный выключатель с ультразвуковой сваркой,
- лабиринтное уплотнение всех шариковых подшипников создает непроницаемый для пыли воздушный барьер - Возможность поворота основной рукоятки вокруг своей оси - это естественный хват при любой ориентации инструмента
- Поворотная с шагом 90° голова позволяет настроить изделие под левую руку или для резки

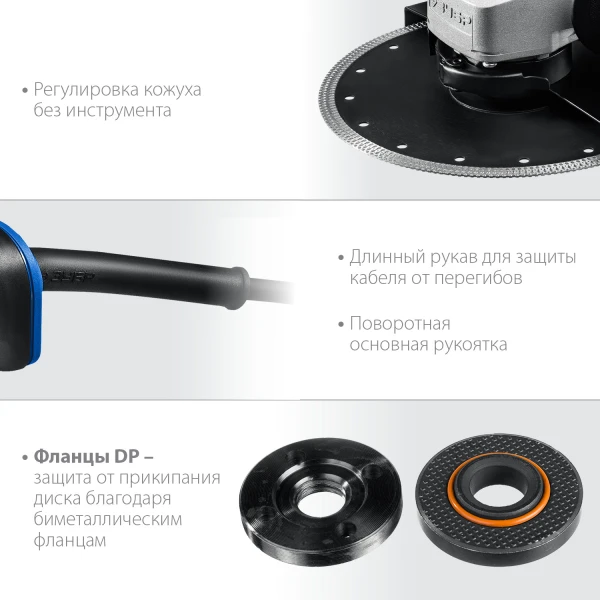

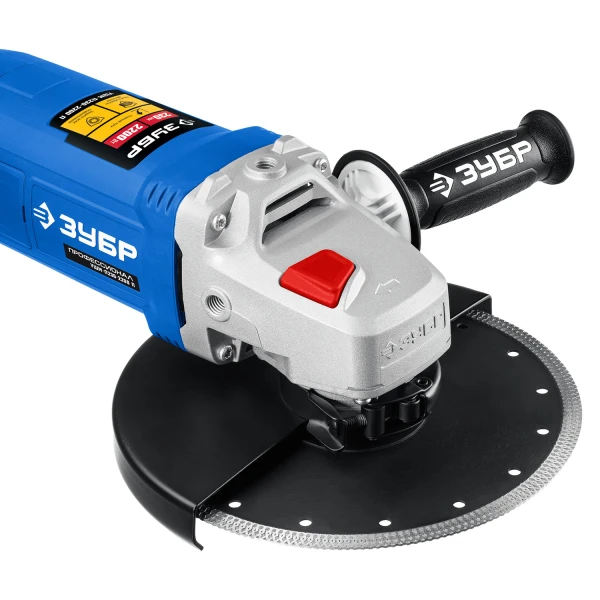

- Защитный кожух диска с простой фиксацией без инструмента
- DP - фланцы из разного материала предотвращают чрезмерное затягивание диска при работе
- Профессиональный уровень производства валов с механической обработкой после закалки предотвращает их деформацию

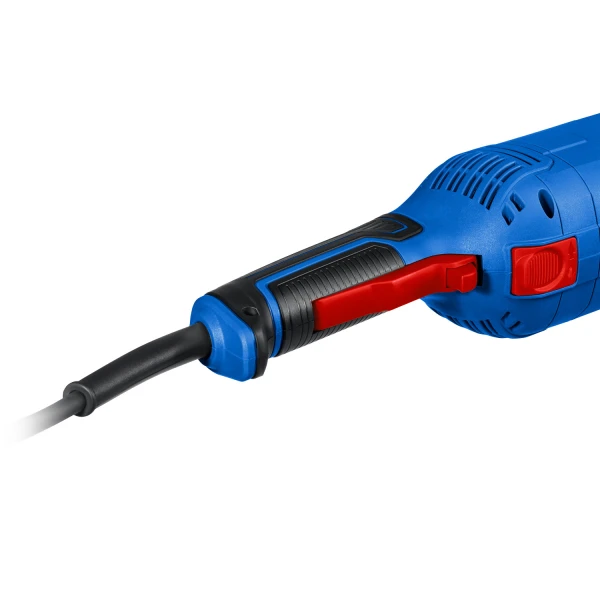

- Широкий эргономичный выключатель с пылезащитой, блокировкой непреднамеренного включения, а также фиксацией во включенном положении
- BOS - специальная конструкция щеткодержателя, предотвращающая повреждение коллектора при полном износе щеток
- Быстрый доступ к щеткам для замены

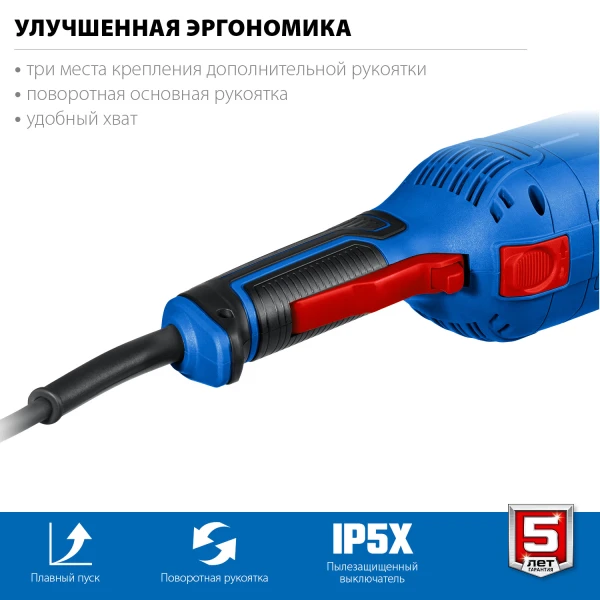

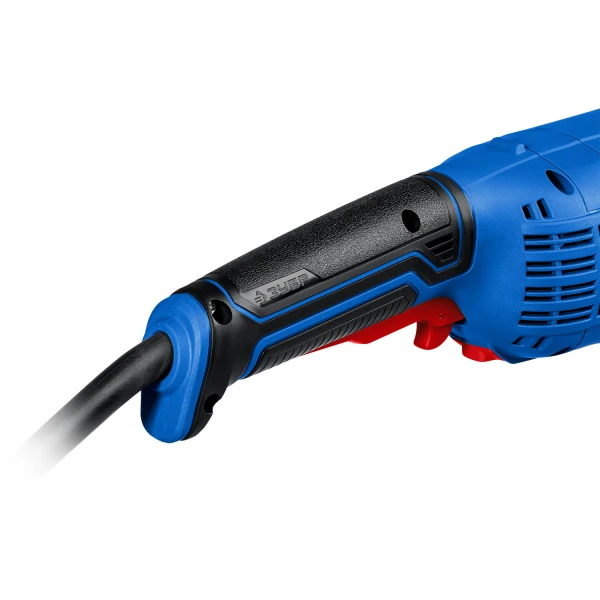

- Надежный хват благодаря основной и дополнительной рукояткам с мягкими накладками
- Три места крепления дополнительной рукоятки для удобного хвата при любой работе
- Кабель питания с увеличенной длиной 3м в резиновой изоляции
Использование
Для зачистки, шлифовки и резки металлов, резки бетона и камня при установке соответствующих шлифовальных, отрезных, алмазных кругов
| Защита от перегрузки | нет |

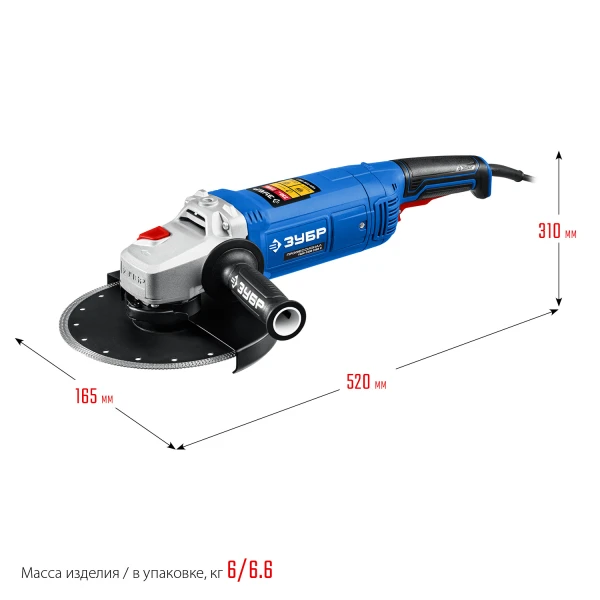

| Габариты, см | 55.5х17х12 |
| Масса изделия, кг | 6 |
| Масса в упаковке, кг | 6.6 |
| Гарантия | 60 |
| Число оборотов, об/мин | 6600 |
| Плавный пуск | есть |
| Поддержание постоянных оборотов под нагрузкой | нет |
| Диаметр диска, мм | 230 |
| Посадочный диаметр, мм | 22.2 |
| Электронная регулировка оборотов | нет |
| Резьба шпинделя | М14 |
| Отключение питания при заклинивании диска | нет |
| Защита от непреднамеренного пуска | есть |
| Регулировка положения кожуха без инструмента | есть |
| Фиксация кнопки включения | есть |
| Дополнительная рукоятка | есть |
| Поворотная голова | есть |
| Поворотная основная рукоятка | есть |
| Суперфланец | есть |
| Мощность, Вт | 2200 |
| Напряжение, В/Гц | 230/50 |
| Длина кабеля, м | 3 |
| Антивибрационная рукоятка | нет |
| Защита от повреждения коллектора | есть |
| Тип упаковки | коробка картонная |
| Быстрозажимная гайка МИГ | нет |
Схема сборки и запчасти ЗУБР 2200 Вт, d230 мм, УШМ, Профессионал (УШМ-П230-2200 П)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Фланец прижимной внешний M14 | U353-115-001 | 108.89 | |
| 3 | Кольцо стопорное D26 | N000-017-189 | - | |
| 4 | Фланец внутренний D14 Ls17.5 | N000-019-862 | 133.14 | |
| 5 | Кожух защитный | N000-019-815 | 1 336.36 | |
| 6 | Шпиндель | N000-037-449 | 364 | |
| 7 | Шпонка сегментная 13x5x4 | U353-115-006 | 124 | |
| 8 | Винт M5x19 | UM01-000-037 | 101.03 | |
| 9 | Кольцо пылезащитное | U503-181-009 | 202.06 | |
| 10 | Крышка корпуса редуктора | N000-037-450 | 597.33 | |
| 10 | Крышка корпуса редуктора | N000-037-263 | 505.15 | |
| 11 | Кольцо уплотнительное D70хd2 | N000-037-279 | 100 | |
| 12 | Подшипник шариковый 6202 открытый (35х15х11) n/n | U009-620-200 | 386.35 | |
| 13 | Фиксатор подшипника шпинделя D42xh2,2 | U253-235-013 | 101.03 | |
| 15 | Шестерня ведомая | N000-037-451 | 860.81 | |
| 16 | Кольцо разжимное D14 | UM06-001-006 | 101.03 | |
| 17 | Подшипник 619/9-2Z (9x20x6) | N000-042-204 | 390 | |
| 18 | Штифт резиновый | N000-037-266 | 100 | |
| 19 | Кольцо стопорное D6 Е-образное | UM06-000-013 | 124 | |
| 21 | Корпус редуктора | N000-037-452 | 1 608 | |
| 22 | Кнопка блокировки вала | N000-045-625 | 110 | |
| 22 | Кнопка блокировки вала | N000-019-820 | 124 | |
| 23 | Пружина | N000-027-397 | 100 | |
| 24 | Кольцо защитное | N000-019-822 | 100 | |
| 25 | Гайка M8 | N000-017-159 | 100 | |
| 26 | Шестерня ведущая | N000-037-453 | 454 | |
| 27 | Подшипник шариковый 6201-2Z (32х12х10) LFB | N000-034-508 | 389.49 | |
| 28 | Кольцо стопорное сжимное D36 | UM06-002-009 | 101.03 | |
| 29 | Ротор КД | N000-037-454 | 4 476.22 | |
| 30 | Кольцо пылезащитное D29 | U503-181-030 | 124 | |
| 31 | Втулка подшипника 629 резиноваяD30x9 | U253-235-032 | 144.33 | |
| 33 | Диффузор | N000-037-269 | - | |
| 34 | Статор КД | N000-037-455 | 3 655.14 | |
| 35 | Корпус статора | N000-037-271 | 3 298.08 | |
| 38 | Щеткодержатель (пара) | N000-019-830 | 169.07 | |
| 40 | Крышка щеткодержателя | N000-037-272 | 124 | |
| 41 | Щетка графитовая (пара) 7x18x21 | N000-019-831 | 536.47 | |
| 43 | Блок плавного пуска KJC-150 | V000-004-528 | 811.27 | |
| 45 | Конденсатор 0.47uF | N000-017-164 | 200 | |
| 46 | Кнопка фиксации поворота рукоятки | N000-035-604 | 101.03 | |
| 47 | Пружина | N000-019-874 | 350 | |
| 48 | Выключатель S230B 12(12)A 250V ~ 5E4 | V000-003-265 | 600 | |
| 49 | Рукоятка правая часть | N000-037-273 | - | |
| 49C | Рукоятка в сборе EV(60,70) | N000-037-273-C | 720 | |
| 53 | Рукоятка левая часть | N000-037-274 | - | |
| 54 | Шнур сетевой Rubber 2x1,5mm2 3m | U099-004-008-3 | 404.12 | |
| 56 | Ручка боковая дополнительная | U503-210-019 | 303.09 | |
| 57 | Подшипник шариковый 629-2Z (26х9х8) OG | U009-629-RS0 | 311 | |
