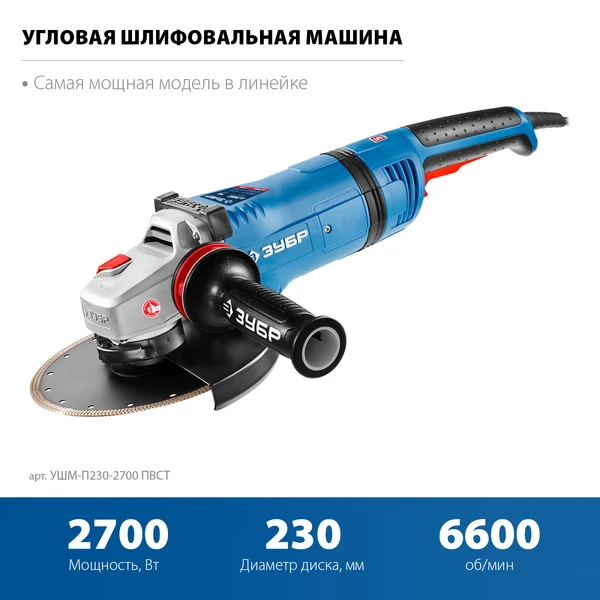

ЗУБР 2700 Вт, d230 мм, УШМ, АВТ защита, фланец ″МИГ″, Профессионал (УШМ-П230-2700 ПВСТ)
Изделие с поистине неограниченными возможностями. Благодаря наибольшей на рынке мощности в 2700 Вт и максимально надежной конструкции она способна с легкостью выполнять любую работу - от резки металла до штробления бетона. Электронные системы и антивибрационная защита защищают и помогают оператору в работе. Антивибрационная конструкция обеих рукояток и МИГ гайка для комфортной работы
Преимущества
- Наиболее востребованные электронные системы для удобства и качества работы:
- плавный пуск позволяет раскручивать мощный двигатель без рывка и пусковой перегрузки,
- поддержание оборотов помогает работать без потери производительности при любой нагрузке,
- защита от перегрузки предохраняет оператора и изделие при заклинивании диска - Kickback protection (защита от обратного удара) - эффективная защита оператора от рывка инструмента при резкой остановке диска (при заклинивании). Также предотвращает разрушение диска с разлетом осколков
- HQM - повышенная стойкость двигателя к перегрузкам за счет более плотной укладки обмоток

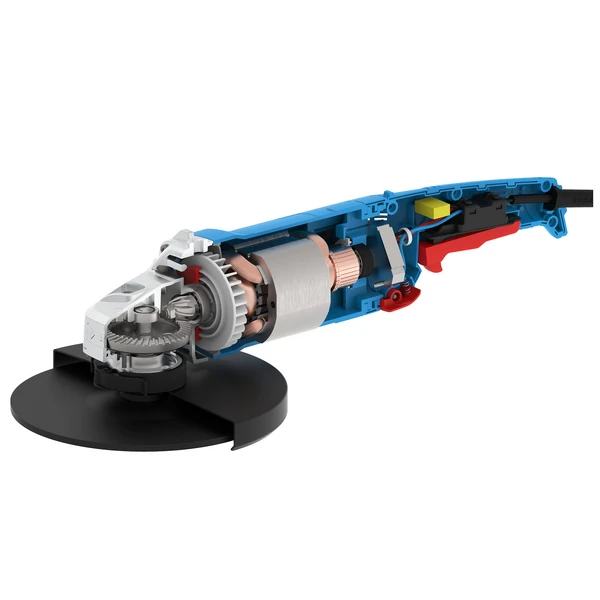

- FDP - полная защита основных узлов от пыли:
- ротор с капроновым бандажом и дополнительным слоем защитного лака,
- статор со специальным покрытием обмотки,
- пылезащищенный выключатель с ультразвуковой сваркой,
- лабиринтное уплотнение всех шариковых подшипников создает непроницаемый для пыли воздушный барьер - Антивибрационные основная и дополнительная рукоятки для более комфортной работы при самых неблагоприятных условиях

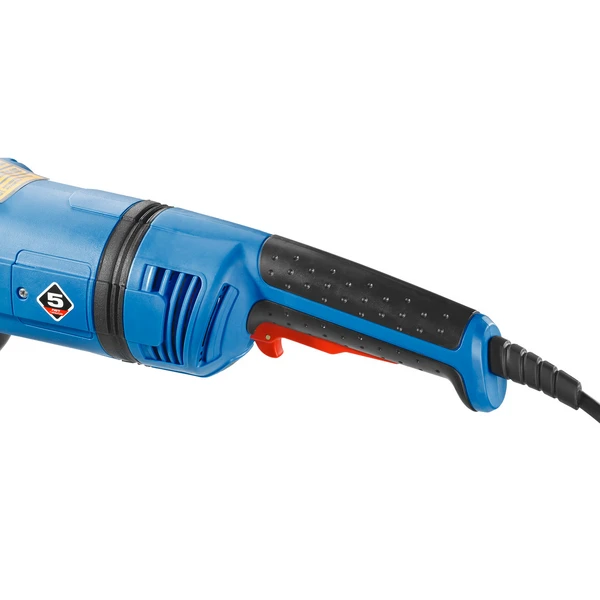

- Возможность поворота основной рукоятки вокруг своей оси - это естественный хват при любой ориентации инструмента
- Поворотная с шагом 90° голова позволяет настроить изделие под левую руку или для резки
- Защитный кожух диска с простой фиксацией без инструмента

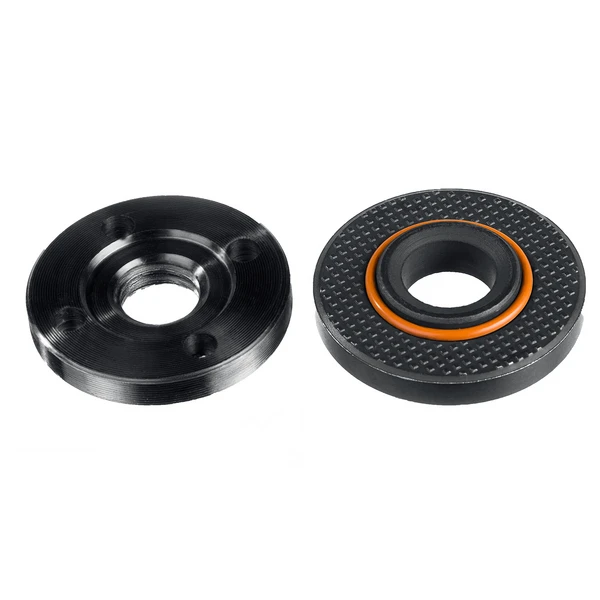

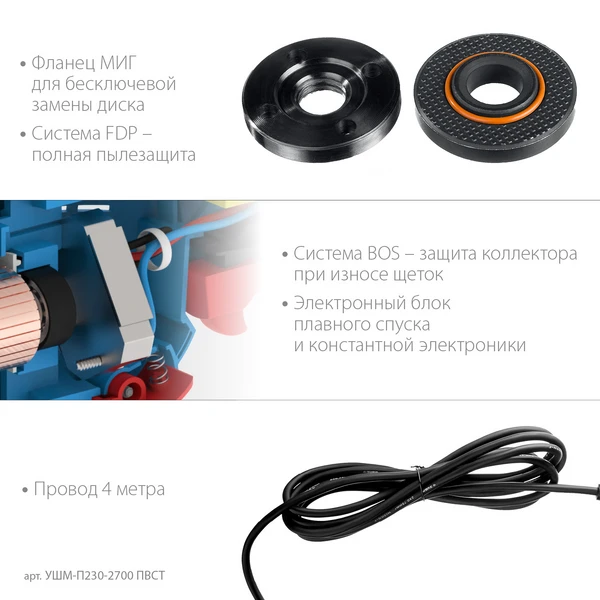

- Гайка МИГ для бесключевой замены диска
- Профессиональный уровень производства валов с механической обработкой после закалки предотвращает их деформацию
- Широкий эргономичный выключатель с пылезащитой, блокировкой непреднамеренного включения, а также фиксацией во включенном положении
- BOS - специальная конструкция щеткодержателя, предотвращающая повреждение коллектора при полном износе щеток
- Быстрый доступ к щеткам для замены

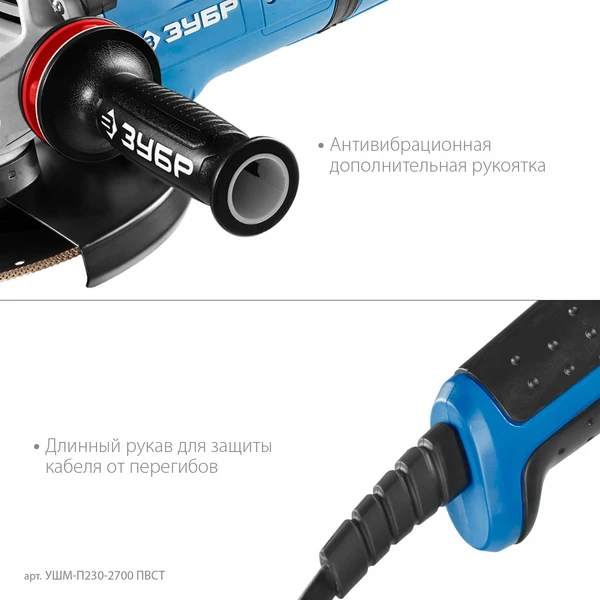

- Надежный хват благодаря основной и дополнительной рукояткам с мягкими накладками
- Кабель питания с увеличенной длиной 4м в резиновой изоляции
Использование
Для зачистки, шлифовки и резки металлов, резки бетона и камня при установке соответствующих шлифовальных, отрезных, алмазных кругов
| Защита от перегрузки | есть |

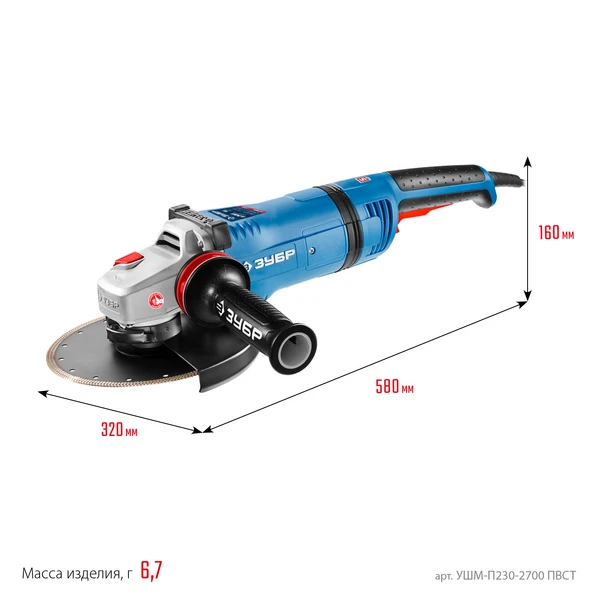

| Габариты, см | 59x18x14 |
| Масса изделия, кг | 6.6 |
| Масса в упаковке, кг | 7.3 |
| Гарантия | 60 |
| Число оборотов, об/мин | 6000 |
| Плавный пуск | есть |
| Поддержание постоянных оборотов под нагрузкой | есть |
| Диаметр диска, мм | 230 |
| Посадочный диаметр, мм | 22.2 |
| Электронная регулировка оборотов | нет |
| Резьба шпинделя | М14 |
| Отключение питания при заклинивании диска | есть |
| Защита от непреднамеренного пуска | есть |
| Регулировка положения кожуха без инструмента | есть |
| Фиксация кнопки включения | есть |
| Дополнительная рукоятка | есть |
| Поворотная голова | есть |
| Поворотная основная рукоятка | есть |
| Суперфланец | нет |
| Мощность, Вт | 2700 |
| Напряжение, В/Гц | 230~/50 |
| Длина кабеля, м | 4 |
| Антивибрационная рукоятка | есть |
| Защита от повреждения коллектора | есть |
| Тип упаковки | коробка картонная |
| Быстрозажимная гайка МИГ | есть |
Схема сборки и запчасти ЗУБР 2700 Вт, d230 мм, УШМ, АВТ защита, фланец ″МИГ″, Профессионал (УШМ-П230-2700 ПВСТ)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Фланец верхний SDS M14 | N000-040-972 | - | |
| 3 | Фланец внутренний D14 Ls17.5 | N000-019-814 | 123.64 | |
| 4 | Кожух защитный | N000-019-815 | 1 336.36 | |
| 5 | Шпиндель | N000-019-816 | 358 | |
| 6 | Шпонка сегментная 13x5x4 | U353-115-006 | 124 | |
| 7 | Винт M5x19 | UM01-000-037 | 101.03 | |
| 8 | Шайба-гровер D5 | UM04-001-003 | 101.03 | |
| 9 | Кольцо пылезащитное | U503-181-009 | 202.06 | |
| 10 | Крышка редуктора | N000-019-817 | - | |
| 11 | Подшипник шариковый 6202 открытый (35х15х11) n/n | U009-620-200 | 386.35 | |
| 12 | Фиксатор подшипника шпинделя D42xh2,2 | U253-235-013 | 101.03 | |
| 15 | Шестерня ведомая D82 Z48 | N000-019-818 | 1 120.08 | |
| 16 | Кольцо разжимное D14 | UM06-001-006 | 101.03 | |
| 18 | Кольцо стопорное D6 Е-образное | UM06-000-013 | 124 | |
| 19 | Саморез 5х31 РН2 | UM02-000-138 | 100 | |
| 20 | Корпус редуктора | N000-019-819 | 1 336.97 | |
| 21 | Кнопка блокировки вала | N000-019-820 | 124 | |
| 22 | Пружина стопора D10xh16 | N000-019-821 | 100 | |
| 23 | Кольцо защитное | N000-019-822 | 100 | |
| 24 | Гайка М8 автогровер | UM05-001-008 | 100 | |
| 25 | Шестерня ведущая Z11 | N000-019-823 | 596.96 | |
| 27 | Кольцо стопорное сжимное D36 | UM06-002-009 | 101.03 | |
| 28 | Ротор КД | N000-019-824 | 4 003.75 | |
| 29 | Кольцо пылезащитное D29 | U503-181-030 | 124 | |
| 31 | Втулка подшипника 629 резиноваяD30x9 | U253-235-032 | 144.33 | |
| 33 | Кольцо магнитное датчик оборотов D20xd7,5x7, в пластике | N000-019-825 | 135.38 | |
| 34 | Диффузор | N000-019-826 | 303.09 | |
| 35 | Статор КД | N000-019-827 | 3 728.55 | |
| 36 | Накладка резиновая | N000-019-828 | - | |
| 37 | Корпус двигателя | N000-019-829 | 1 382.9 | |
| 40 | Щеткодержатель (пара) | N000-019-830 | 169.07 | |
| 42 | Крышка щеткодержателя | U503-236-043 | 100 | |
| 43 | Щетка графитовая (пара) 7x18x21 | N000-019-831 | 536.47 | |
| 45 | Блок плавного пуска KJC-150 | V000-004-316 | 1 733.69 | |
| 46 | Шайба пластиковая | U503-236-046 | - | |
| 47 | Вставка амортизационная | U503-236-047 | 202.06 | |
| 48 | Конденсатор 0,47 M х2 40/085/21C 275V~ | U503-181-050 | - | |
| 49 | Кнопка фиксатора | U503-236-050 | 102 | |
| 50 | Пружина | U503-181-052 | 202.06 | |
| 51 | Выключатель S230B 12(12)A 250V ~ 5E4 | V000-003-298 | 582.83 | |
| 52 | Ручка правая часть | U503-236-053 | 404.12 | |
| 52C | Рукоятка в сборе EV(52.56) | U503-236-053-C | - | |
| 54 | Прижим шнура | U503-181-056 | - | |
| 55 | Воротник шнура | U098-004-025 | 101.03 | |
| 56 | Ручка левая часть | U503-236-057 | 404.12 | |
| 57 | Шнур сетевой Rubber 2x1.5mm2 4 m | U099-004-008-4 | - | |
